液压方向控制用多级台肩滑阀阀芯

　　该零件为方向控制阀内部的核心滑阀阀芯，主要承担液压油路切换、通断与流向引导功能，常见于多路换向阀、电磁换向阀、手动换向阀及比例方向阀等液压控制单元中。阀芯在阀体内作轴向往复运动，通过不同台肩与阀孔环形沉割槽的相对位置变化，实现压力油口、工作油口与回油口之间的连通、封闭或节流，从而控制执行元件的启动、停止、换向及速度调节。

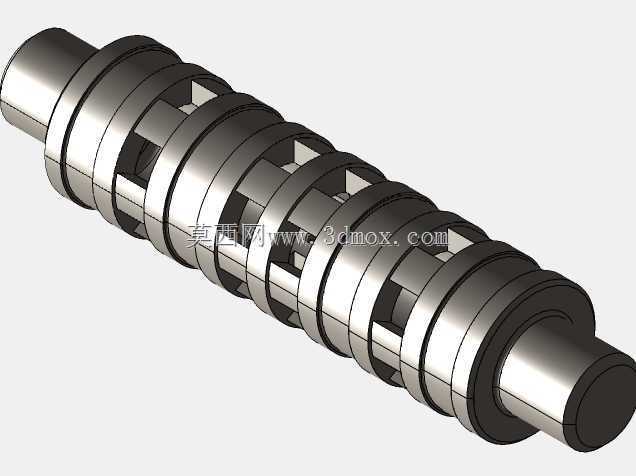

　　从结构上看，模型采用长轴式多级台肩布局，两端设置同轴导向轴颈，中间分布多道密封与控制台肩。台肩外圆与阀体内孔形成精密滑动配合，配合间隙通常控制在很小范围内，以保证低压泄漏可控、高压工况下不致卡滞。相邻台肩之间开设环形槽和轴向通流窗口，油液可经窗口在阀腔间流动；窗口边缘的轴向位置直接决定阀口开启行程、遮盖量和换向过渡特性。建模时需要重点保证各台肩外圆同轴度、端面垂直度以及槽口位置尺寸，因为这些几何要素会影响阀芯对中、阀口重叠量和流量增益。

　　设计思路上，这类阀芯并非单纯轴类零件，而是将密封、导向、节流和换向功能集成在同一根零件上。两端轴颈用于在阀孔内建立稳定支撑，使阀芯承受径向液压力时仍能保持灵活移动；中部台肩根据油路数量设置不同宽度，宽台肩多用于封闭油口，窄台肩或开槽区域用于形成通流通道。台肩端部可根据控制需求设计直角边、倒角或节流槽，直角边响应干脆，倒角和复合槽则能改善开启初期流量突变，降低换向冲击。模型中多道环形镂空与窗口结构，有利于减轻阀芯质量、缩短动作响应时间，同时为油液提供流道。

　　实际应用中，阀芯需要与阀体孔、弹簧、对中机构、推杆或电磁铁驱动端配合安装。轴向长度决定其在阀体内的行程边界，端部轴颈直径和台肩外径必须与阀孔、挡圈、弹簧座及密封位置相匹配；若安装空间受限，还需核对阀芯最大外径、台肩间距以及端部伸入驱动腔的长度。换向过程中，阀芯在中位、左位、右位之间移动，台肩覆盖关系变化会改变油路连接状态：中位可使工作油口封闭、卸荷或浮动，换向位则将压力油引入液压缸一腔，同时使另一腔回油。

　　工程建模时，应先依据液压原理确定油口数量、中位机能和工作位数量，再反推台肩数量与槽宽。外圆表面通常要求较高尺寸精度和较低粗糙度，棱边则需按功能区分：密封边保持锐利以保证遮盖关系，装配引导边可设置小倒角。轴向尺寸链要结合阀孔沉割槽宽度、行程余量和弹簧对中位置共同校核，避免出现阀口不能完全开启、中位泄漏过大或阀芯到位后干涉等问题。对于高速换向场合，还应关注台肩处液动力、卡紧力以及节流窗口形状对稳定性的影响，使阀芯在连续往复运动中保持可靠、平顺的方向控制。
