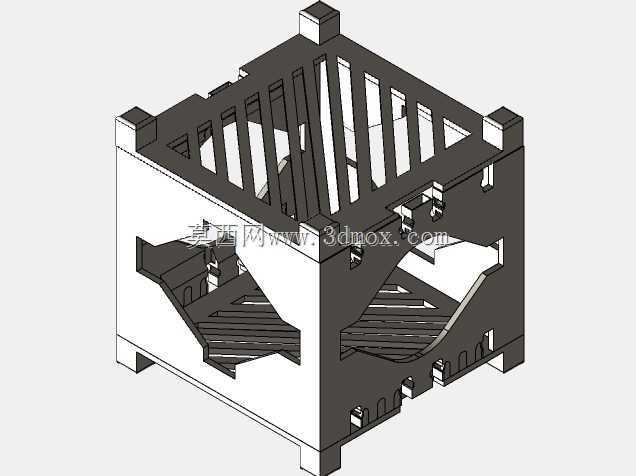

立方星1U框架侧装卡扣连接结构

　　这套结构面向1U规格立方星的框架侧向连接需求，核心作用是在星体侧板与相邻模块之间提供可快速装配的卡扣式约束，同时为后续扩展2U组合体预留对接界面。实际使用场景集中在微纳卫星总装、教学卫星平台搭建以及增材制造小批量结构件验证环节，星体内部需要布置电路板、姿控部件、电池和通信模块，外框架既要维持外形边界，又要在发射振动段保持各层板不发生错位。

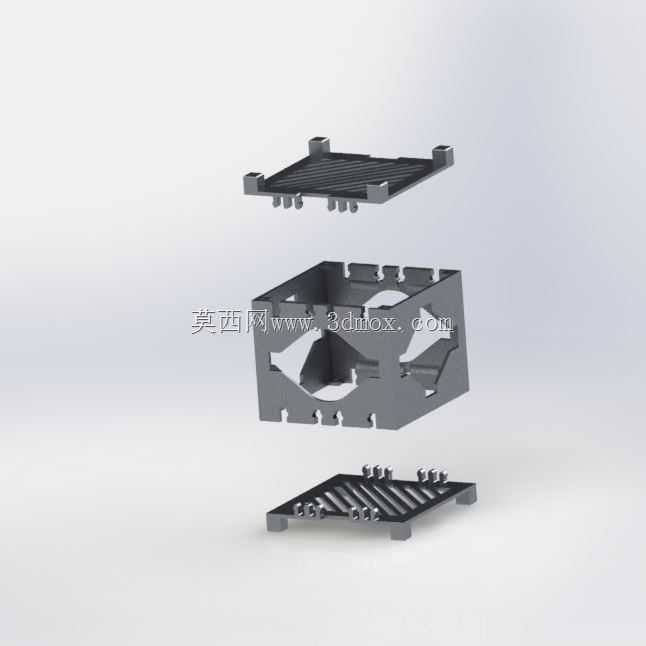

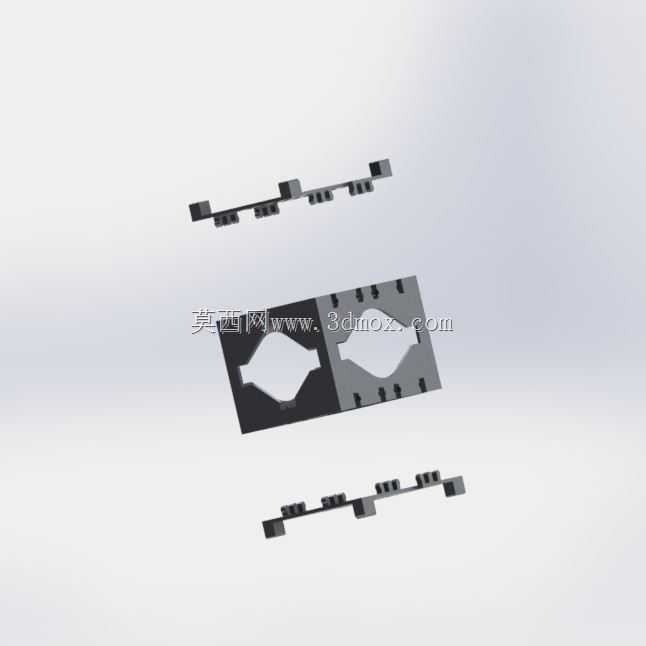

　　从结构组成看，整套框架没有采用传统立方星常见的四根长拉杆加角件方案，而是把连接功能集中到少量成型零件上。主体承载件使用金属材料成型，负责承受堆叠、夹持和振动载荷；顶部与底部覆盖件可采用塑料或碳纤维类轻质材料，主要承担外形封闭、局部遮光和辅助支撑作用。这样的材料分配使承力路径与非承力区域区分明确，金属部分保证卡扣根部和侧壁槽位的强度，轻质覆盖件则控制整体质量。

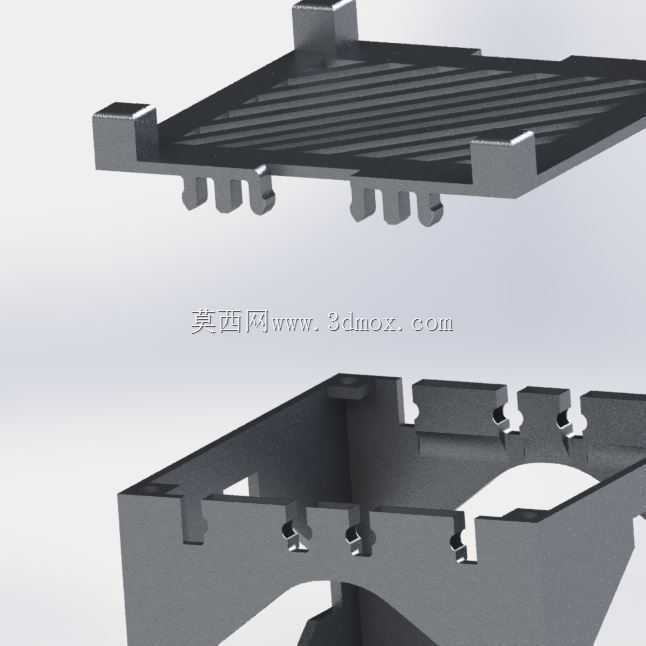

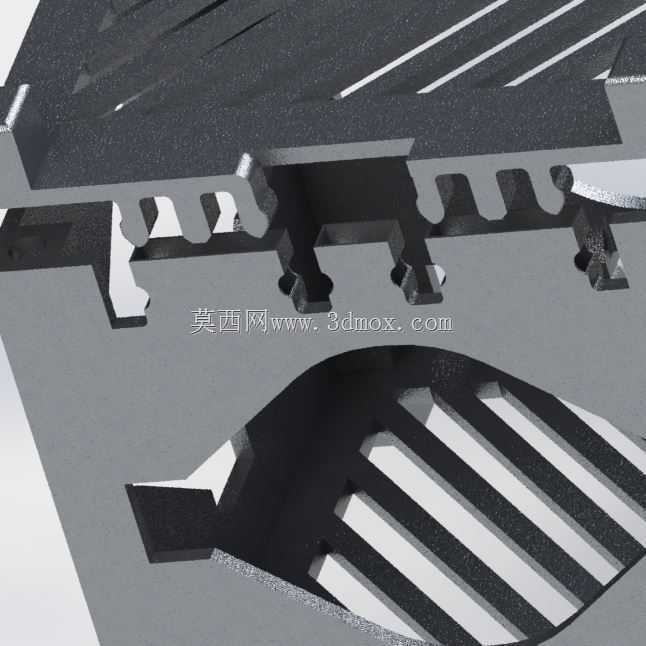

　　卡扣布置在框架侧面的开口区域，齿状卡爪沿侧板边缘形成多个接触点。装配时，相邻板件或外部工装沿侧向推入，卡爪通过弹性变形越过配合边，随后回弹形成限位。该结构不需要额外螺钉穿过侧面，能够减少紧固件数量，也避免了小孔过多造成的板件削弱。对于立方星这种内部空间极其紧张的平台，少用螺钉意味着装配工具活动空间减少，板内可用面积增加，线缆和印制板的布置也更连续。

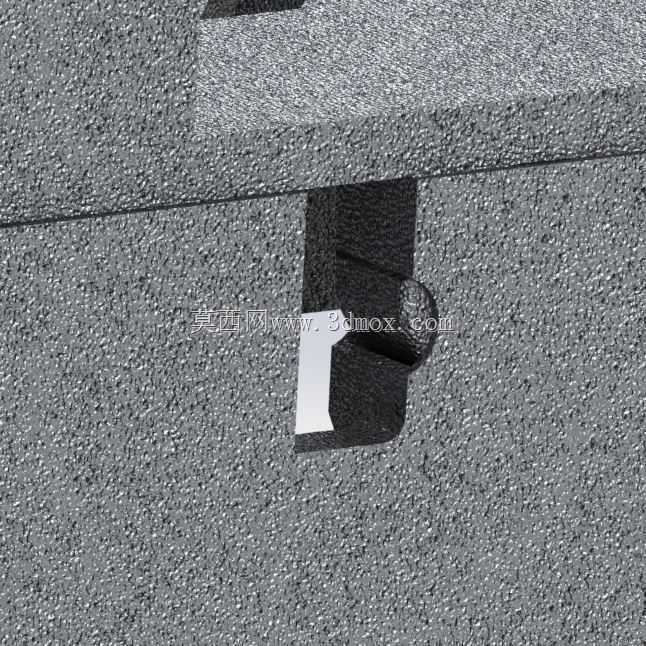

　　设计中最关键的是卡爪的几何边界。卡爪根部需要保留足够截面，以承受反复装拆和发射阶段的交变载荷；爪端则要控制导入角，使零件在推入时能够顺利滑入，而不是发生刚性顶死。卡爪之间的开槽宽度不能过大，否则侧向约束刚度下降；开槽过窄又会限制弹性变形量，使装配力明显升高。建模时需要把卡爪作为带弹性变形特征的连接结构处理，重点检查根部圆角、爪尖厚度、配合间隙和相邻侧板的厚度公差。

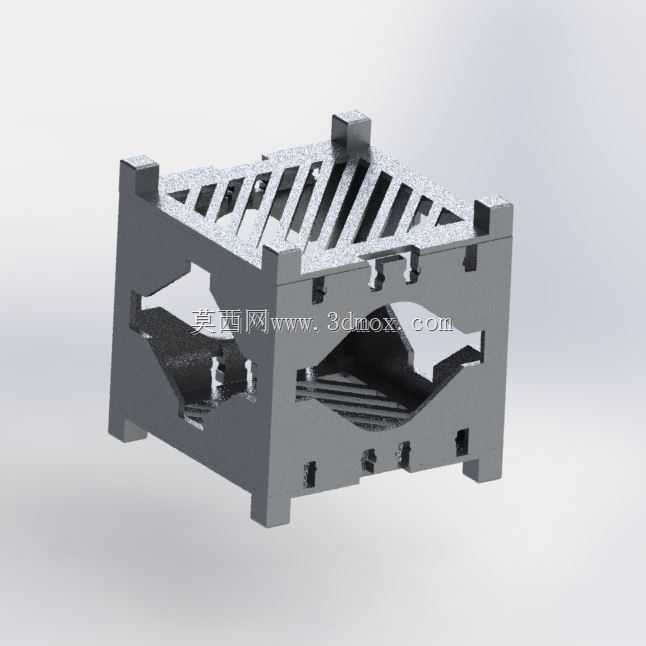

　　框架侧壁开设了连续的减重与散热槽，这些槽并非单纯装饰。立方星内部电子器件在工作时会产生热量，微纳卫星受体积限制往往难以布置复杂散热装置，侧板上的开槽可以增加表面暴露区域，也有利于地面测试阶段空气流通。槽位方向与框架长边保持一致，能够在减轻材料的同时尽量保留侧壁的纵向抗弯能力。开口边缘与卡扣位置错开，避免在同一截面上同时出现大缺口和高应力卡爪根部。

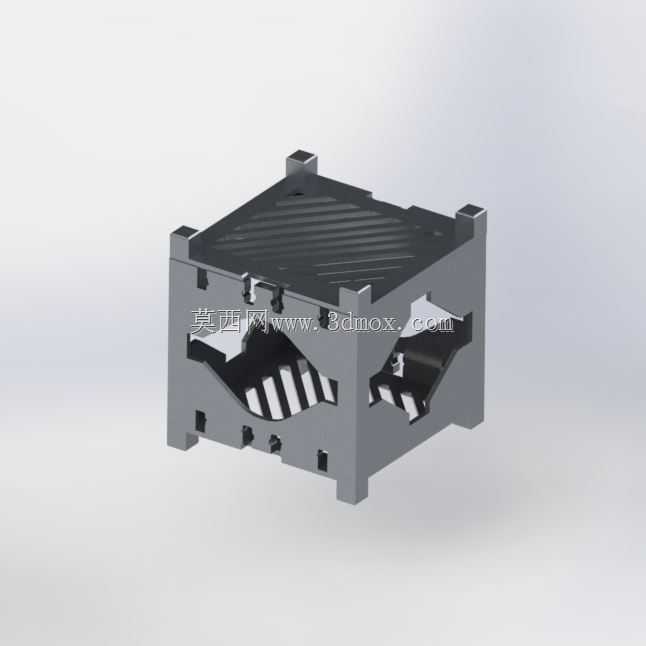

　　外形尺寸按1U立方星的标准安装边界控制，框架外侧需要满足星箭分离机构或部署器的容纳要求，不能出现突出的螺钉头、毛刺或不规则凸台。侧板外表面应保持连续、平直，四角区域承担堆叠和导向作用。底部与顶部覆盖件的厚度需要在质量预算和刚度之间平衡：过薄会在夹持时产生凹陷，过厚则侵占内部器件高度。中间开口卡扣不仅用于单星侧板固定，也可作为多星组合时的连接界面，使1U单元能够向2U或其他堆叠形式扩展。

　　从总装工艺看，这种结构特别适合增材制造验证。金属框架可通过粉末床熔融方式一体成型，把卡爪、侧壁槽和安装边界整合在一个零件中，减少装配累积误差；顶部和底部件则可根据热控、质量和表面要求选择轻质材料加工。成型后需要重点检查卡爪的实际回弹量，因为增材制造表面粗糙度和热处理状态会影响配合手感。若卡爪过紧，可通过调整爪尖接触量或导入角改善；若锁紧后存在间隙，则需要增加卡爪搭接深度或提高侧壁支撑刚度。

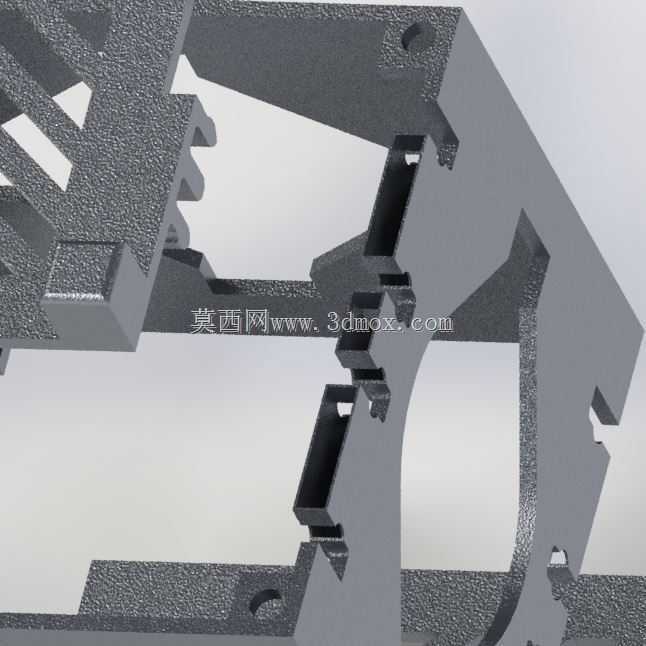

　　在工程建模时，不能只把卡扣看成外观特征。应围绕装配关系建立侧板、覆盖件、内部器件包络和外部部署器边界的简化参考，检查卡爪闭合后是否与电路板、连接器或线束发生干涉。框架内侧还要预留器件固定孔、绑线位置和传感器安装面，使结构件不仅能围成箱体，也能服务于内部设备安装。振动工况下，卡爪接触区可能出现微滑移，因此接触面应避免尖锐棱线，根部圆角要连续，以降低应力集中。

　　整体方案的价值在于用极少零件完成框架成型和侧向锁紧，把传统螺钉连接占用的空间释放给有效载荷。它适用于追求快速装配、轻量化和可扩展组合的立方星平台，也可作为小型航天结构件中卡扣连接、拓扑开槽和增材制造一体化设计的参考案例。
