附加制造工艺立方卫星1U框架结构设计

在微纳卫星快速迭代的研发场景中，1U规格立方卫星作为标准化的微小卫星平台，其主体框架的结构合理性直接决定整星的空间利用率、装配效率与结构可靠性。这款立方卫星框架采用附加制造工艺成型，核心设计目标是在1U标准立方星的规定尺寸边界内，最大化压缩非功能结构占比，同时将整星的零件总数控制到最低水平，减少装配环节带来的累积误差与连接失效风险。

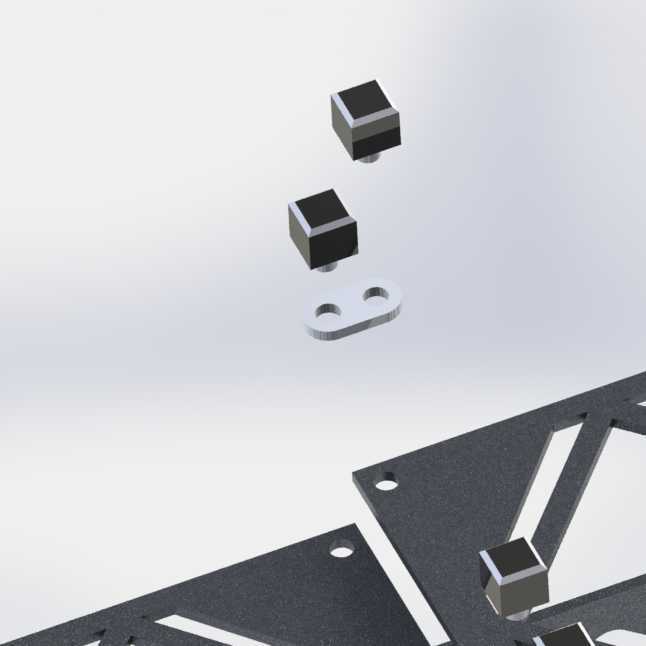

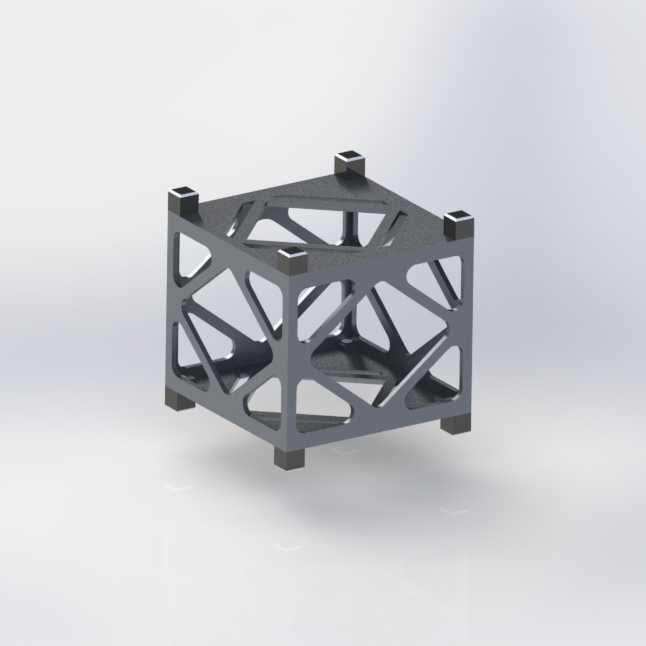

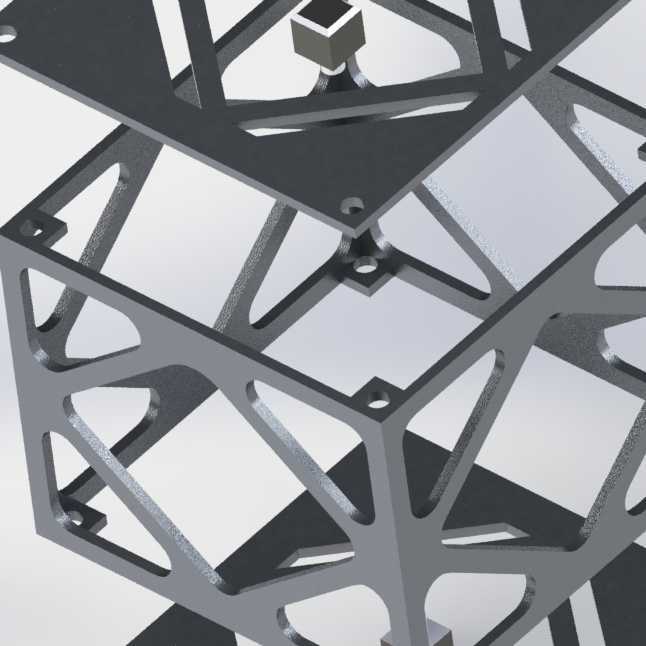

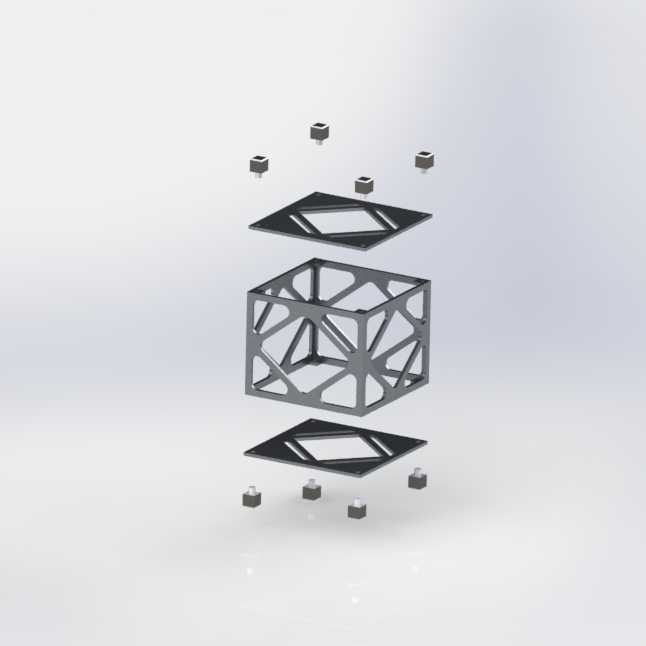

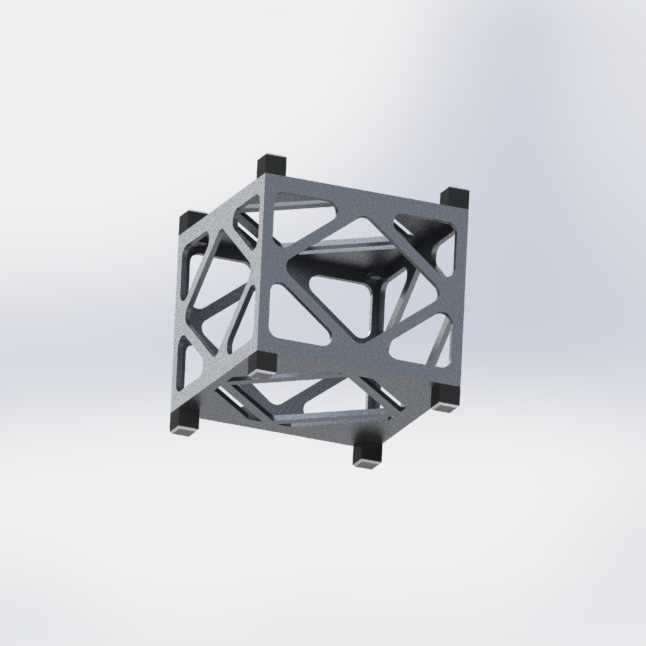

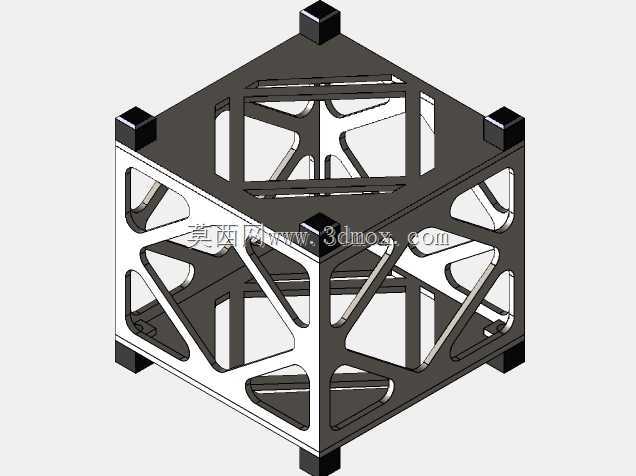

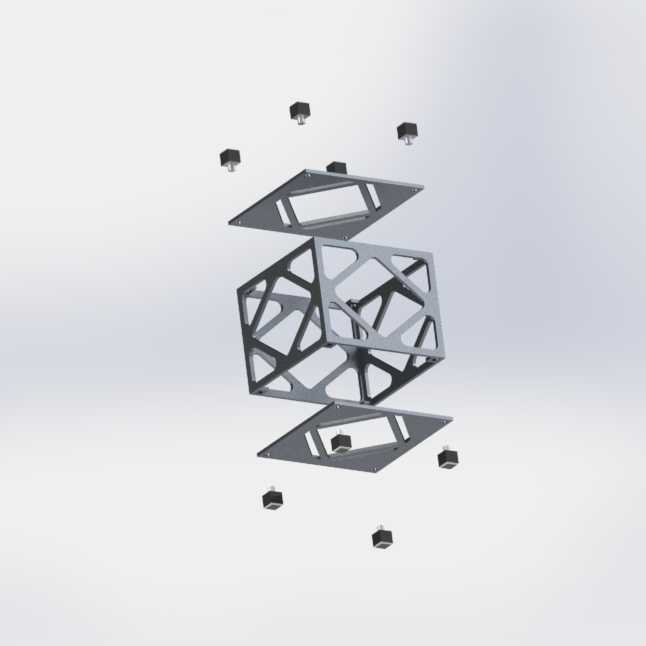

从结构功能来看，框架主体采用镂空桁架式构型，通过拓扑优化去除非受力区域的多余材料，在保证整体结构刚度与抗振性能的前提下，尽可能降低结构自重，为星载载荷、电源、通讯模块等核心组件预留更多安装空间与重量配额。框架上下端的连接盖板与主体桁架采用分体式设计，支腿连接结构采用螺纹连接形式，装配时可直接将支腿拧入盖板底部的预设螺纹孔，再通过支腿与主体框架的配合面完成定位锁紧，无需额外设计复杂的卡扣或焊接结构，既简化了装配流程，也便于后期星载模块的拆装调试与故障排查。

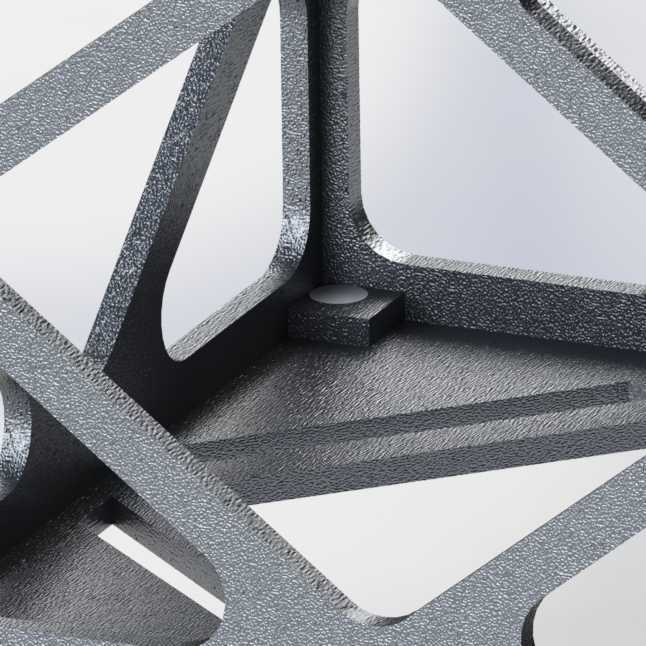

在安装边界设计上，框架严格遵循1U立方星的通用外形尺寸规范，外部轮廓完全匹配立方星部署器的内部容纳尺寸，不会出现超差导致的部署卡滞问题；框架内部的安装点位预留了标准化的螺孔阵列，可适配不同功能的星载PCB板、传感器模块、电池组件的安装需求，无需针对不同载荷重新加工框架结构。上下盖板上分布的独立安装座，可用于固定星载天线、姿控组件等外露部件，连接螺纹的深度与强度经过校核，能够承受发射阶段的过载冲击与振动载荷，避免升空过程中部件脱落。

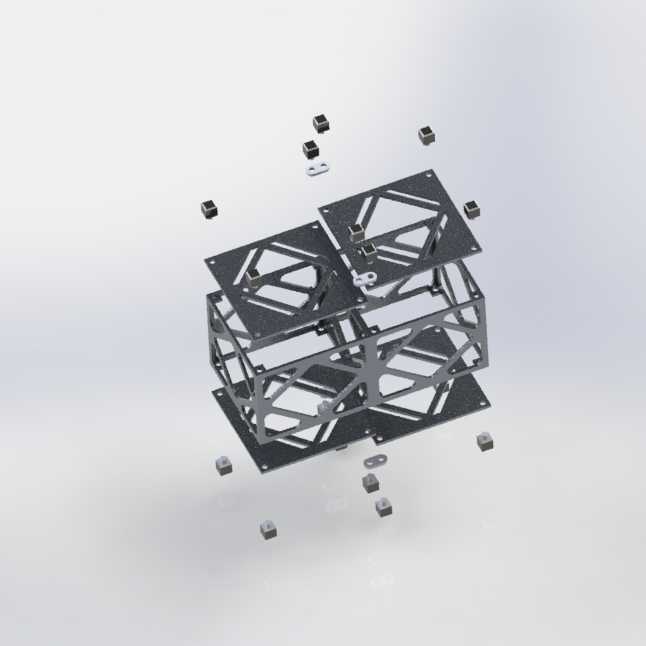

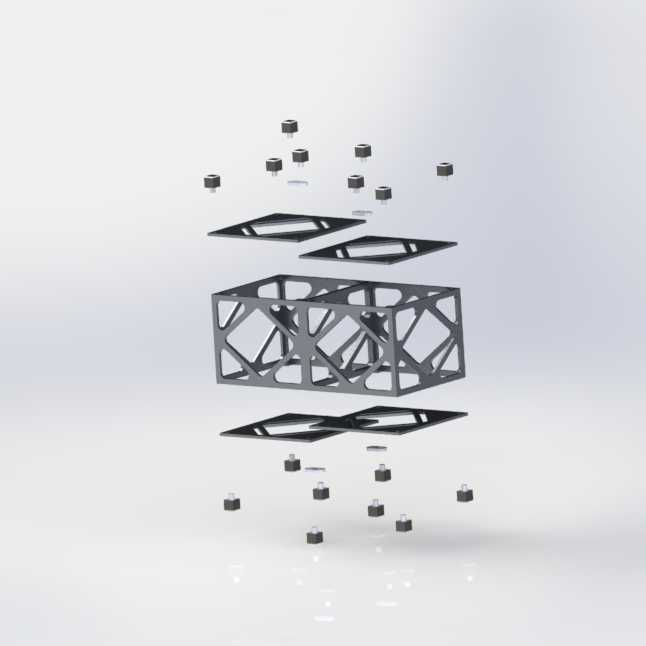

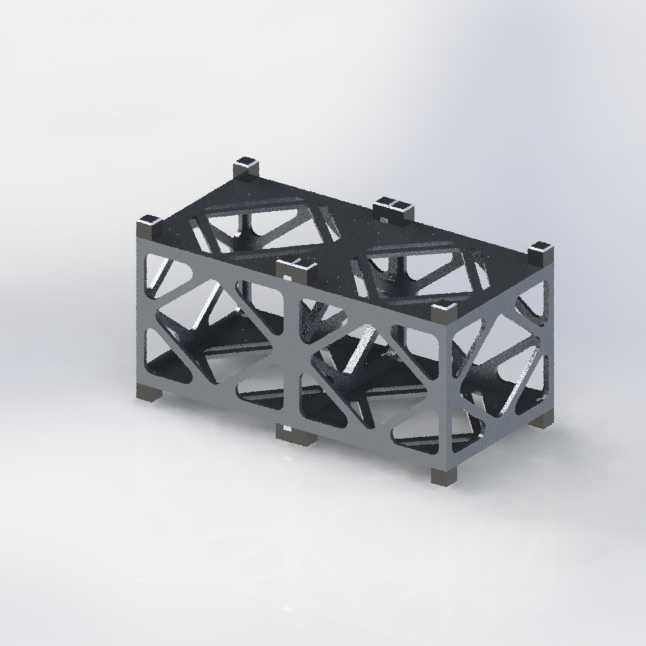

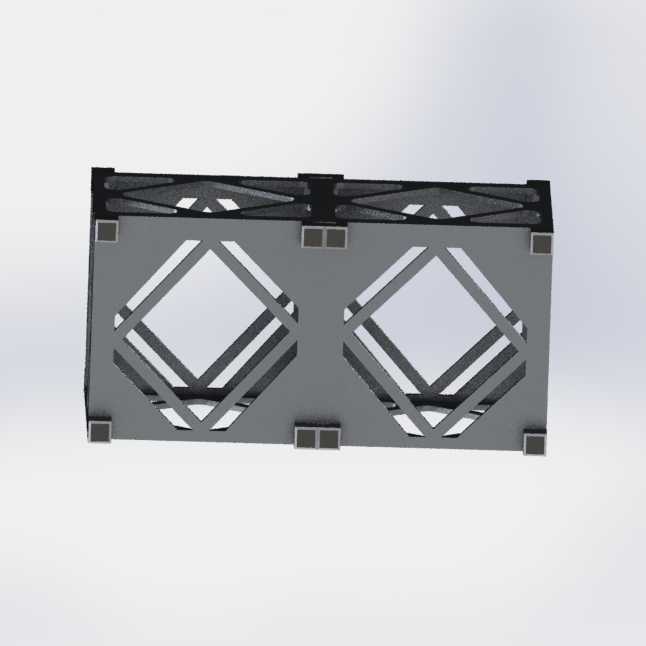

不同于传统铣削加工的立方星框架，这款采用附加制造工艺成型的结构可以实现传统工艺无法加工的复杂镂空桁架构型，材料的力学性能分布更贴合结构受力路径，在相同刚度指标下重量比传统铣削结构降低近三成。零件数量方面，单台1U框架的结构件总数控制在11件，若扩展为2U规格仅需26件，远低于传统拼接式框架的零件数量，大幅减少了紧固件的使用量，也降低了多余物残留的风险，适配航天产品对装配洁净度与可靠性的严苛要求。在实际应用中，这类框架可直接用于高校科研卫星、商业微纳遥感卫星、技术验证星的平台搭建，能够缩短卫星结构件的研发周期，降低小批量定制的生产成本，同时结构的模块化设计也支持快速扩展为2U、3U等不同规格的立方星平台，适配不同的载荷搭载需求。
