四旋翼垂直起降无人飞行器结构设计

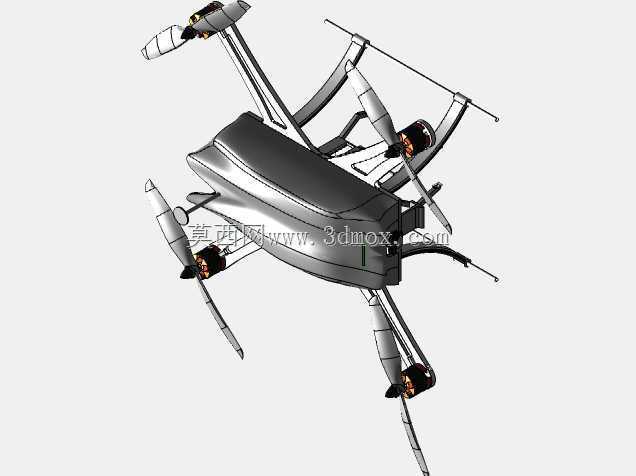

　　该结构围绕小型多旋翼无人飞行器的实际作业需求展开，整机采用四组旋翼沿机身周向对称布置的构型，区别于常规消费级无人机的平直机臂布局，旋翼支撑臂采用带弯折弧度的异形梁结构，在保证旋翼与机身中心距满足桨叶转动安全间隙的前提下，优化了臂体受力路径，降低飞行过程中臂端振动向机身载荷舱的传递。机身主体采用流线型封闭舱体设计，曲面过渡顺滑，既能够降低低空低速飞行时的迎风阻力，也为内部飞控板、电池组、导航模块、任务载荷提供了封闭的安装空间，舱体内部预留有标准化安装螺柱与走线槽，可根据作业场景更换不同容量的动力电池或者可见光摄像、红外测温、小型物资挂载等任务组件。

　　从实际应用场景来看，这类四旋翼飞行器可适配低空巡检、小范围地形测绘、园区安防巡查、农林小块区域作业监测等场景，结构设计阶段优先考虑了野外起降的抗冲击能力：四组机臂下端延伸出弧形支撑腿，着陆时支撑腿先接触地面，臂体的弧形构型可通过微量弹性形变吸收着陆冲击，避免硬着陆冲击力直接传递到机身舱内的精密电子元件；支撑腿的触地端做了加长延伸设计，即使在不平整的草地、碎石路面起降，也能保证机身底部与地面留有足够安全间隙，防止舱体底部剐蹭障碍物。

　　动力单元的布置经过受力校核，每个旋翼组件包含驱动电机、桨夹、双叶螺旋桨，电机座与机臂末端的安装面设计有定位止口，保证电机输出轴与机臂安装面的垂直度，避免桨面倾斜带来的额外飞行配平阻力。相邻旋翼的转动方向采用正反桨配对设计，飞行过程中四组旋翼产生的反扭矩可相互抵消，飞控系统通过单独调节每个电机的转速，即可实现升降、前后平移、左右侧飞、偏航转向等全部飞行动作。机臂采用上翘加外扩的布局形式，一方面让旋翼桨面的高度高于机身顶面，避免桨叶转动时的下洗气流直接拍打机身顶面形成紊流干扰，另一方面外扩的臂距让整机着陆时的支撑跨距更大，地面停放及起降过程的抗侧翻能力明显优于机臂内收的紧凑构型。

　　设计过程中对安装边界做了明确约束：整机最大外轮廓尺寸由四组桨叶的转动包络面决定，建模时已预留桨叶转动的安全间隙，相邻桨叶在极限挥舞状态下不会发生干涉；机身舱体的内部安装腔按照常用飞控、电池的标准尺寸预留空间，侧壁预留有设备散热的通风间隙，机臂与机身主体的连接位置设计有加强筋过渡，避免长期飞行振动导致连接位置出现应力集中断裂。整套结构没有多余的冗余装饰部件，所有曲面与梁体结构同时承担气动减阻、结构承力、着陆缓冲的作用，零部件拆分逻辑清晰，机臂、旋翼组件、机身舱体均可单独拆卸更换，日常外场作业时出现部件损坏可快速替换，不需要整体拆解机身，符合小型作业类无人飞行器的外场使用维护逻辑。
