可拆卸机臂四轴飞行器机架底盘结构

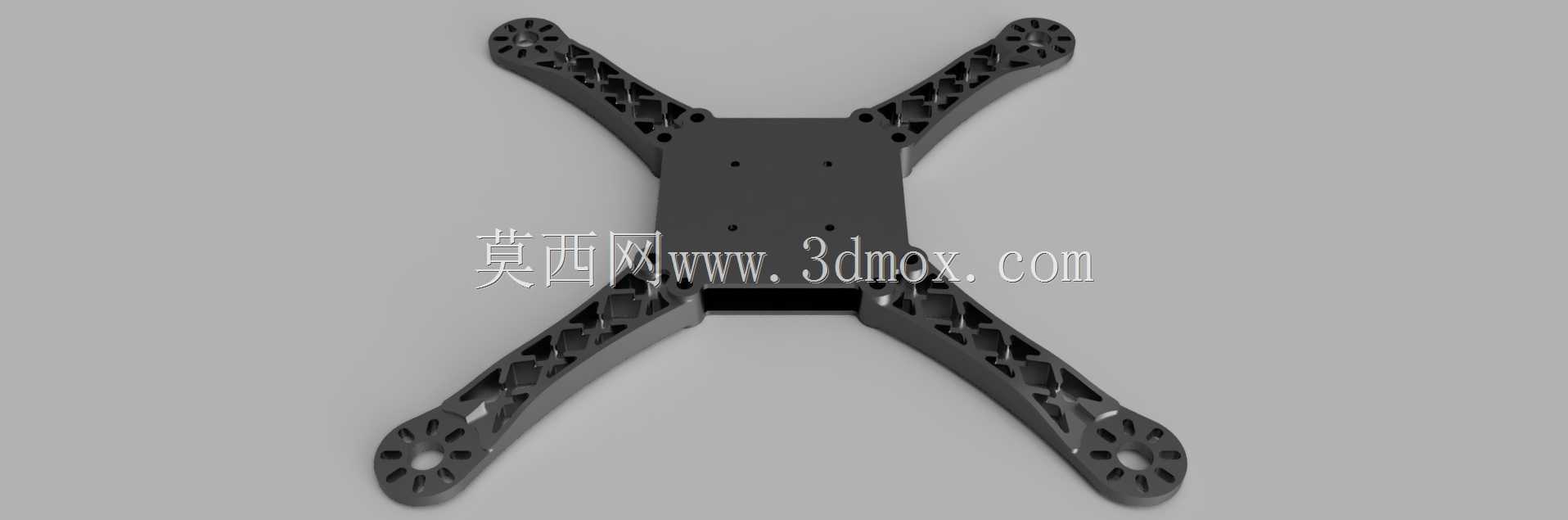

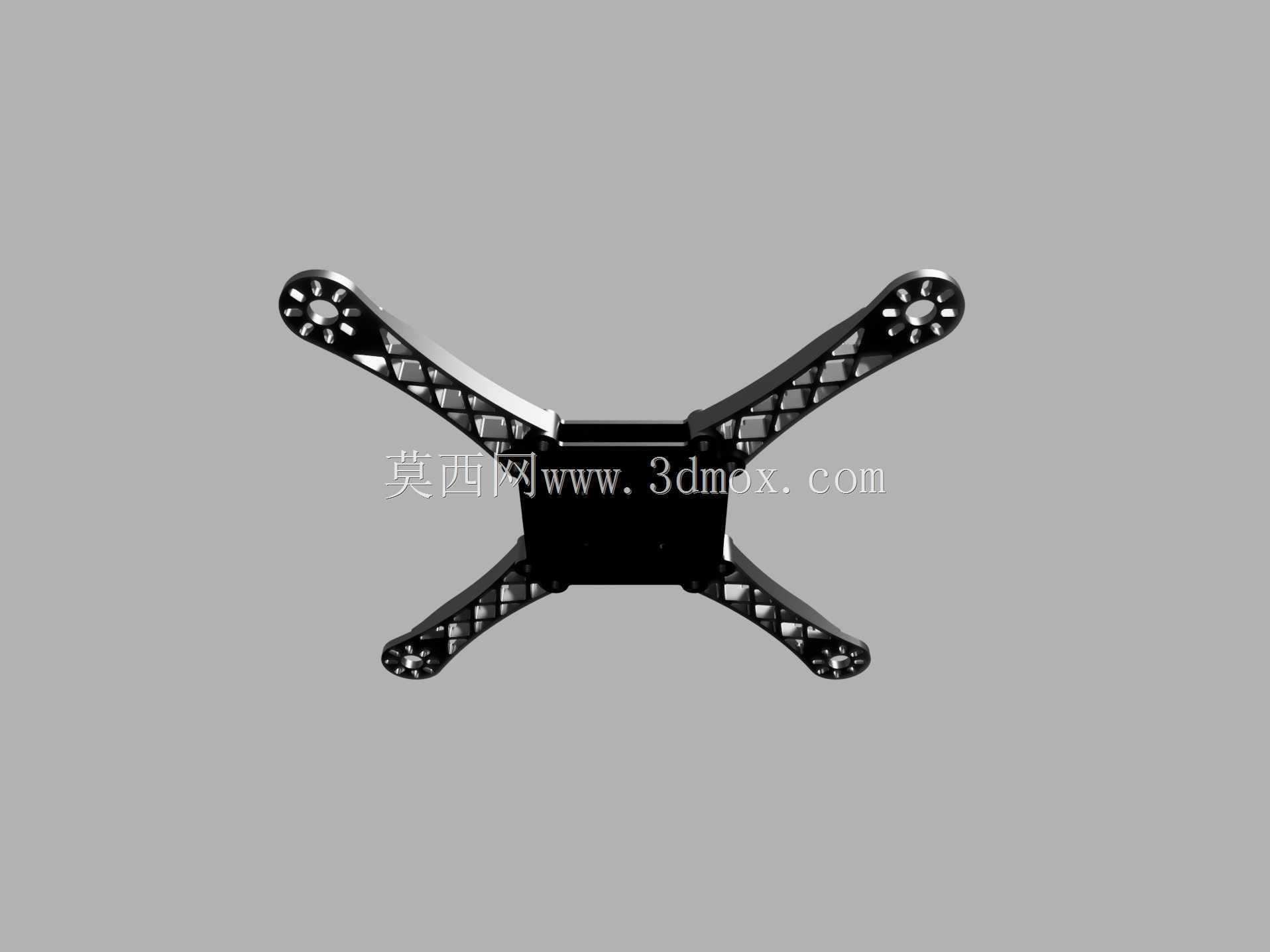

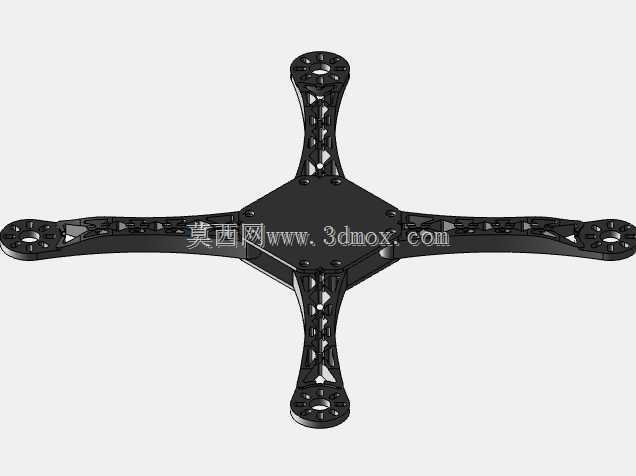

　　这套四轴飞行器底盘面向小型多旋翼航模与教学验证平台开发，核心承载区采用近似方形的中央板结构，四个机臂沿对角线方向向外伸展，臂端预留电机安装孔位，整体形成X型旋翼布局。实际装配时，中央板上下层可夹持飞控板、电调、电池绑带与接收机等部件，板面分布的多组通孔用于螺柱连接、线束穿越和配重固定；机臂末端的圆形安装座围绕电机轴孔布置孔系，能够适配常见小型无刷电机的安装节圆，座体边缘的开槽与缺口则为电机相线、螺旋桨锁紧空间留出操作余量。

　　从使用场景看，该机架可用于室内外低空航拍验证、高校飞控算法试验、简易巡检载荷搭载以及航模爱好者的整机搭建。X型布局使四个旋翼相对重心对称分布，飞控调参时姿态解算边界清晰；机臂向外延伸后，相邻螺旋桨之间保留足够安全间隙，可降低桨叶干涉和气流互扰风险。中央板区域集中布置电池与控制元件，有利于把整机质心控制在几何中心附近，减少俯仰、横滚方向的配平负担。

　　结构设计上最明显的特征是机臂与中心体采用可拆卸连接。臂根通过螺钉固定在中央板侧部，维修时无需整体报废机架，碰撞后可单独更换受损臂件；运输和收纳时也能将机臂拆下，减小包装体积。机臂侧面采用连续镂空筋格，在保持臂长方向抗弯刚度的同时削减耗材与重量。镂空区域并非简单开孔，而是沿受力路径形成斜向筋条，能够把电机端的振动和升力载荷传递到中心板；臂身截面在根部较宽、向端部逐渐过渡，兼顾扭转刚度与减重需求。

　　中央承载板的孔位布置考虑了多层堆叠安装。中部若干小孔可用于安装飞控减震柱或尼龙螺柱，边缘孔位负责连接机臂和上下盖板；板侧预留的开口可作为电池插头、电调线或绑扎带通道。实际布线时，电机线可沿机臂内侧或镂空筋格走向汇集到中心板，电调输出线与飞控信号线在中央区域分层固定，避免线束卷入螺旋桨。若用于教学平台，还可在中心板上方扩展传感器支架、GPS立杆或小型摄像云台，但附加载荷需要重新核算起飞重量与重心位置。

　　安装边界方面，四臂展开后整机外接轮廓由臂端电机座决定，设计时需以相邻电机轴间距作为桨叶选型的关键约束；电机座孔位应与选定电机的底座孔距匹配，螺旋桨旋转半径不得侵入相邻桨盘，也不能与机臂上表面发生擦碰。中心板厚度和螺柱长度决定了飞控、电调、电池的堆叠空间，电池不宜悬空固定在板外，以免振动放大。机臂根连接螺钉需要提供足够预紧力，防止飞行中臂根微动导致姿态抖动；若采用塑料打印件，应在电机座和臂根连接处关注层纹方向与局部压溃风险。

　　从建模逻辑看，该结构适合先建立中央板基准面，再按对角线复制机臂，利用对称约束保证四个电机轴到重心的距离一致。臂端孔系、镂空筋格和中心板开孔均应保留清晰的装配特征，便于后续根据电机尺寸、飞控规格和桨叶参数进行参数化调整。整体结构没有复杂曲面，加工方式可选择3D打印、板材切割或注塑成型；其中镂空臂对打印取向和支撑去除较敏感，批量制作时可在筋条交接处增加圆角，降低应力集中。机架底盘本身不承担气动升力面作用，但其刚度、重量分布和维护便利性直接影响四轴飞行器的悬停稳定性、续航表现与碰撞后的复用能力。
