带M8螺纹2英寸加长工装弹簧压紧夹

　　在车间工装板、液压站缸体周边以及小型自动化装配工位里，压紧类小机构往往决定了换件效率与装夹稳定性。这套弹簧压紧夹的结构并不复杂，却把现场最常遇到的安装空间、压紧行程、操作力与防松需求整合在一根竖置主体上，适合直接固定在缸体端面或工装板预留孔位中，用来对薄板材、小型工件、定位块进行侧向或上方弹性压紧。

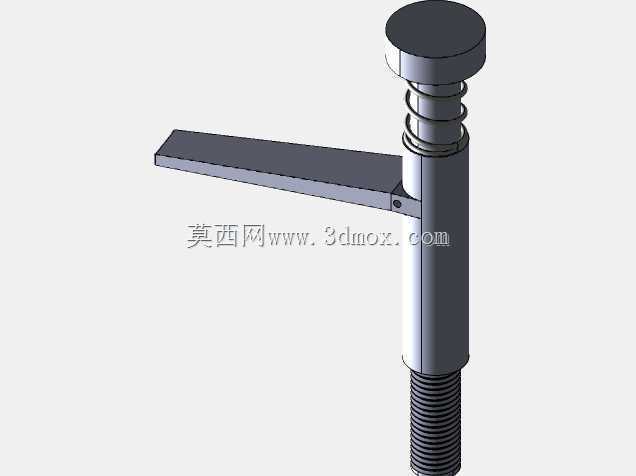

　　从整体布置看，零件沿竖直方向展开：下端为M8外螺纹段，用于穿过安装板或拧入预制螺纹孔；中部为光滑导向柱，承担弹簧的径向约束与压臂升降导向；上端布置压帽与压臂，压臂向一侧水平伸出，形成约2英寸的加长力臂。操作人员向下按压顶部圆帽时，压臂随导向柱同步下行，弹簧被压缩，压臂前端即可压向工件表面；松开后弹簧回弹，压臂抬起，工件可快速取出。这种“按压—夹紧—释放”的动作路径短，不需要额外扳手，在频繁换型的工装工位上能明显减少辅助时间。

　　设计思路上，加长压臂是核心。2英寸左右的伸出长度使压紧点能够越过工件边缘、定位销或小型靠山，落在需要约束的区域，而不必把整个夹具布置在工件正下方，这对缸体表面管路密布、螺栓孔位紧张的场景尤其重要。压臂采用扁平截面，既保证竖直方向的抗弯刚度，又降低侧向风阻与干涉概率；臂身与导向柱之间通过销轴或铰接结构连接，使压臂在升降过程中保持水平姿态，避免压头偏磨。顶部圆帽直径大于导向柱，既作为手动按压面，也对弹簧上端形成限位，防止弹簧过压脱出。

　　弹簧段采用圆柱螺旋压缩弹簧，套在导向柱外侧，工作圈数与线径按常规手动压紧力匹配。弹簧两端分别抵靠压臂下端面与主体轴肩，装配后即具有预压力，使压臂在自由状态下保持抬起位置；受压时提供近似线性的回复力，方便操作者通过按压行程控制压紧程度。导向柱与安装孔之间建议采用小间隙配合，既保证上下滑动顺畅，又限制压臂横向晃动；下端M8螺纹配合螺母或直接拧入基体，可调节夹具整体高度，适应不同厚度工件。

　　安装边界方面，需要重点校核竖直方向的总高度与压臂回转/升降空间。主体下部螺纹段长度应满足工装板厚度加螺母锁紧的要求，若安装在缸体上，则需确认缸壁螺纹孔深度不小于螺纹旋合长度，并避开内部油道。水平方向上，压臂伸出后在工件上方形成一个悬臂压紧区，布置时应保证压臂运动范围内无气管、电缆、接头等干涉物；压臂下方需留出工件厚度加上抬升行程的空间，避免松开后取件仍发生磕碰。顶部按压帽上方也要预留手指操作空间，不宜紧贴防护罩或其他机构。

　　在实际用途上，这类弹簧夹常见于焊接工装、检测工装、小型装配线定位工位以及实验台架。它不适合承担大切削力或重载冲击，但对薄板定位、塑料件压持、线束固定、盖板预紧等轻载场景十分适用。由于结构零件数量少、主体为回转体加扁平臂，三维建模时可先完成导向柱与螺纹段的车削轮廓，再建立弹簧螺旋线并扫掠生成簧体，压臂单独建模后按销轴关系装配，整体运动副可简化为导向柱沿轴向滑动，便于在工装总装中做干涉检查与行程模拟。建模时还应注意弹簧在自由态与压缩态下的长度差异，预留压臂下行极限位置，确保压紧状态下弹簧未并圈、释放状态下压臂不脱离导向。
