六边形蜂窝镂空隔热杯垫结构

　　这款六边形蜂窝镂空杯垫的结构设计，最初是围绕桌面饮品承托这一日常场景展开的，但在工程化建模时，需要考虑的边界条件远不止“放一个杯子”这么简单。整体外形采用正六边形轮廓，这种几何形态在排布上有天然优势——多个杯垫可以像蜂窝单元一样紧密拼合，相邻边完全贴合，不留楔形间隙，在吧台、实验台、流水线工位桌面上批量布置时，空间利用率比圆形或方形垫更高，也便于成组收纳。

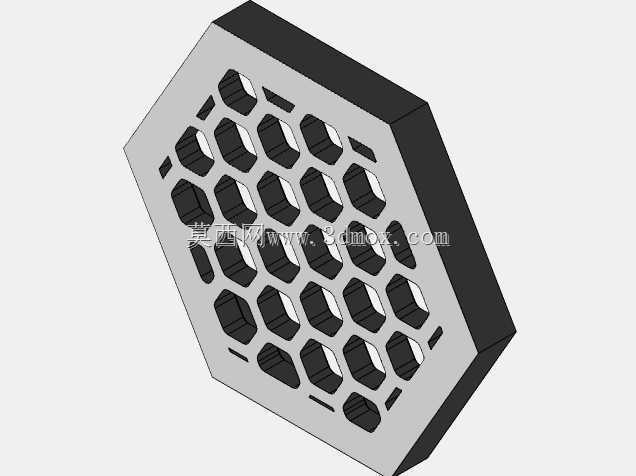

　　从承托功能看，杯垫表面并非实心平板，而是按 Iso 网格思路布置了大量规则排列的六边形通孔。镂空带来的第一个直接作用是隔热与通风：高温杯底与垫面之间的接触被分割成若干环状支撑边，热量不会通过整块实心材料快速传导到桌面；同时通孔形成上下贯通的气流通道，杯底残留的热量可以借助自然对流散出，避免木质、漆面或塑料桌面长期受热出现烫痕、变色。对于刚从咖啡机、热水器或反应釜取样口接出的高温容器，这种通风结构比实心垫更能降低局部热积聚。

　　排水与防积污是镂空网格的另一项实际价值。杯壁冷凝水、杯底洒漏的液体或清洗后的残留水，不会在垫面形成水膜，而是直接通过六边形孔落到下方，再由垫脚与桌面之间的间隙流散或擦拭清理。孔阵边缘做了等宽壁厚处理，相邻孔之间保留连续的加强筋，使整片垫在视觉上通透，却不会因为开孔过多而丧失刚性。建模时需要重点控制孔壁与外轮廓之间的最小实体宽度，边缘处的孔位采用半孔或截断孔过渡，保证最外圈仍有一圈完整封边，避免出现尖锐薄弱齿。

　　厚度方向上，杯垫不是薄片，而是具有一定立壁高度的块状体。这种厚度选择有两方面考虑：其一，增加侧面承载面积，使杯底压在网格筋条上时，压强被分散到更多接触边，薄壁不易被压溃；其二，垫体底面与桌面之间形成稳定支撑，整体不易翘曲。若采用注塑或3D打印成型，均匀的壁厚有助于熔体填充或逐层堆积，减少因厚薄突变引起的缩痕、翘曲和内应力。外轮廓的六条直边在装配和堆叠时还能起到定位作用，叠放时上下两片可以对齐，不会像圆形件那样容易侧向滑移。

　　从安装边界看，这类杯垫不需要紧固件，也没有配合轴孔，属于自由放置的桌面辅件。设计时仍需明确占用范围：外接圆直径决定了它能稳定承托的杯底尺寸，杯底直径若明显小于垫面有效支撑区，压力会集中在少数网格筋上；若杯底过大超出六边形边界，则容易侧翻。因此孔阵密度需要在“支撑点数量”和“单孔通风面积”之间平衡——孔过大，细杯底或小瓶底可能陷入孔中；孔过小，通风排水效果减弱，材料消耗也增加。

　　在结构建模过程中，正六边形基体、孔阵阵列和实体切除是核心步骤。先建立等厚度六边外形，再按蜂窝阵列布置草图孔位，通过批量切除形成贯通网格；边缘孔位需要根据外轮廓裁剪，确保所有开孔都在实体范围内。圆角处理集中在孔口和外棱处，虽然图中表现为简洁棱边，但实际加工中适当倒角可以去除毛刺，避免清洁时划伤手或杯底。底面可设置微小支脚或整体平面接触：支脚方案利于下方通风和液体流散，平面方案则更稳、更易打印成型。

　　应用场景并不限于家庭餐桌。在车间检验台，它可承托装有热油、热水或化学样品的烧杯、量杯，减少高温容器直接接触台面的风险；在咖啡吧台和茶饮工位，镂空结构便于频繁冲洗和快速沥干；在办公桌面，则用于隔离保温杯、玻璃杯与桌面，防止冷凝水浸湿文件或电子设备。正六边形的模块化特征，还使它可以与同系列垫件拼接成更大的承托区域，适应壶具、小型实验器具等不同底面积。

　　整个结构没有复杂运动部件，功能完全依靠几何形态实现：六边形外轮廓负责拼合与定位，蜂窝通孔负责通风、排水和减重，连续筋网负责承托与传力，均匀壁厚负责成型可靠性。对三维建模人员而言，这类产品看似简单，却很考验阵列逻辑、边界裁剪和壁厚控制能力；对结构选型而言，它提供了一种以开孔网格替代实心隔热层的轻量化思路，在小尺寸桌面承托件中具有很强的实用性。
