电力变压器配套立式弧形吸盘结构

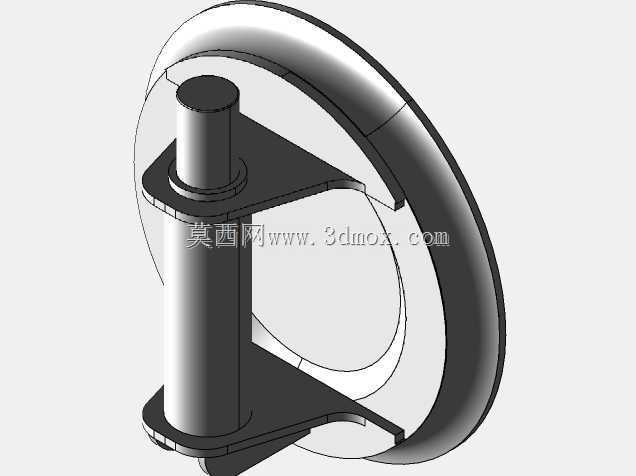

　　该结构面向电力变压器生产、转运及检修工位的辅助取放需求设计，主体由弧形环抱架、中心立式轴柱、上下定位法兰盘三部分构成，整体采用对称式布局，弧形架开口朝向侧方，轴柱沿竖直方向贯穿架体中心，两端预留同轴安装孔位，可直接对接车间变位机、转运吊具或变压器装配台的配套接口。在变压器制造场景中，该构件主要用于吸附固定硅钢片叠组、绝缘垫块、小型器身组件等工件，弧形外轮廓可避让变压器铁芯的圆角边界，避免装配过程中与叠片边缘、夹件凸起发生干涉；立式轴柱作为承载核心，既承担吸盘工作时的轴向拉压载荷，也可作为旋转支点，带动吸附的工件完成角度翻转，适配叠片叠装、线圈套装前的工件对位工序。设计阶段优先考虑了变压器车间的作业边界：

　　弧形架的曲率半径参照中小型配电变压器器身的外围尺寸设定，架体两侧延伸的翼板与中心轴柱之间保留充足镂空空间，作业时操作人员可从镂空区域观察工件吸附状态，也可穿过空间手动微调工件位置，无需反复拆卸吸盘。轴柱上下两端的法兰盘采用加厚凸缘结构，凸缘边缘做倒角处理，一方面增大与外接驱动端的接触面积，降低连接面的压强，避免长期重载下连接面变形；另一方面倒角可消除装配应力集中，减少交变载荷下的裂纹萌生风险。弧形架与轴柱的连接位置设置三角加强筋，筋板沿架体径向均匀分布，将轴柱承受的弯矩分散到整个弧形架截面，当吸盘带载平移时，加强筋可抑制架体的扭转变形，保证吸附面与工件表面的平行度，避免因架体翘曲导致吸附漏气、工件脱落。从安装适配性来看，轴柱的外径、

　　法兰盘的孔位间距均按照通用工业机械手末端执行器的安装标准设定，无需额外加工转接法兰即可快速替换原有吸盘组件；弧形架的轴向厚度控制在较薄区间，在变压器器身与油箱内壁的狭窄间隙中作业时，架体可伸入间隙完成内侧绝缘件的取放，不会因构件厚度过大卡滞在装配缝隙内。结构的受力路径经过逐层优化：吸附作业产生的拉力先作用在弧形架的端面，通过翼板传递到三角筋板，再汇聚到中心轴柱，最终由上下法兰的连接螺栓传递给外部设备，整条传力路径无截面突变，各段构件的壁厚按照载荷大小梯度设置，轴柱根部壁厚最大，弧形架外缘壁厚适度减小，既满足重载吸附的强度要求，也控制了构件整体自重，降低机械臂末端的负载负担。针对变压器车间多粉尘、少量绝缘油滴落的作业环境，

　　该结构所有外露棱边均做圆滑过渡，不存在易积灰的死角，日常清理时可直接擦拭表面；轴柱与法兰的连接面采用止口定位，装配后同轴度误差可控，高速翻转时不会出现偏心振动，既保护吸盘的密封元件，也避免对位时碰伤变压器的硅钢片与绝缘层。在实际选型搭配时，该弧形吸盘可根据作业工件的重量调整架体材质，重载工况下选用铸钢件保证刚性，轻载频繁搬运工况下选用铝合金件降低惯量，轴柱两端的标准接口可兼容不同行程的升降驱动单元，适配从叠片预叠到器身总装的多道工序，无需为不同工位单独设计专属取放构件。
