危险场所16瓦防爆LED条形照明灯具

　　在石化、油气、化工、喷涂车间这类存在可燃气体或蒸气的区域，普通照明灯具往往无法满足安全要求，灯具表面温度、外壳防护、电气间隙以及抗冲击能力都要按危险区域等级进行约束。这款长条形LED照明灯具主要面向1类2分区这类危险场所，用于在可能间歇性出现爆炸性气体混合物的环境中提供稳定的工作照明。它的典型布置位置包括管廊下方、泵组周边、储罐通道、装卸区、工艺设备夹层以及空间狭窄但需要连续照度的巡检走道。

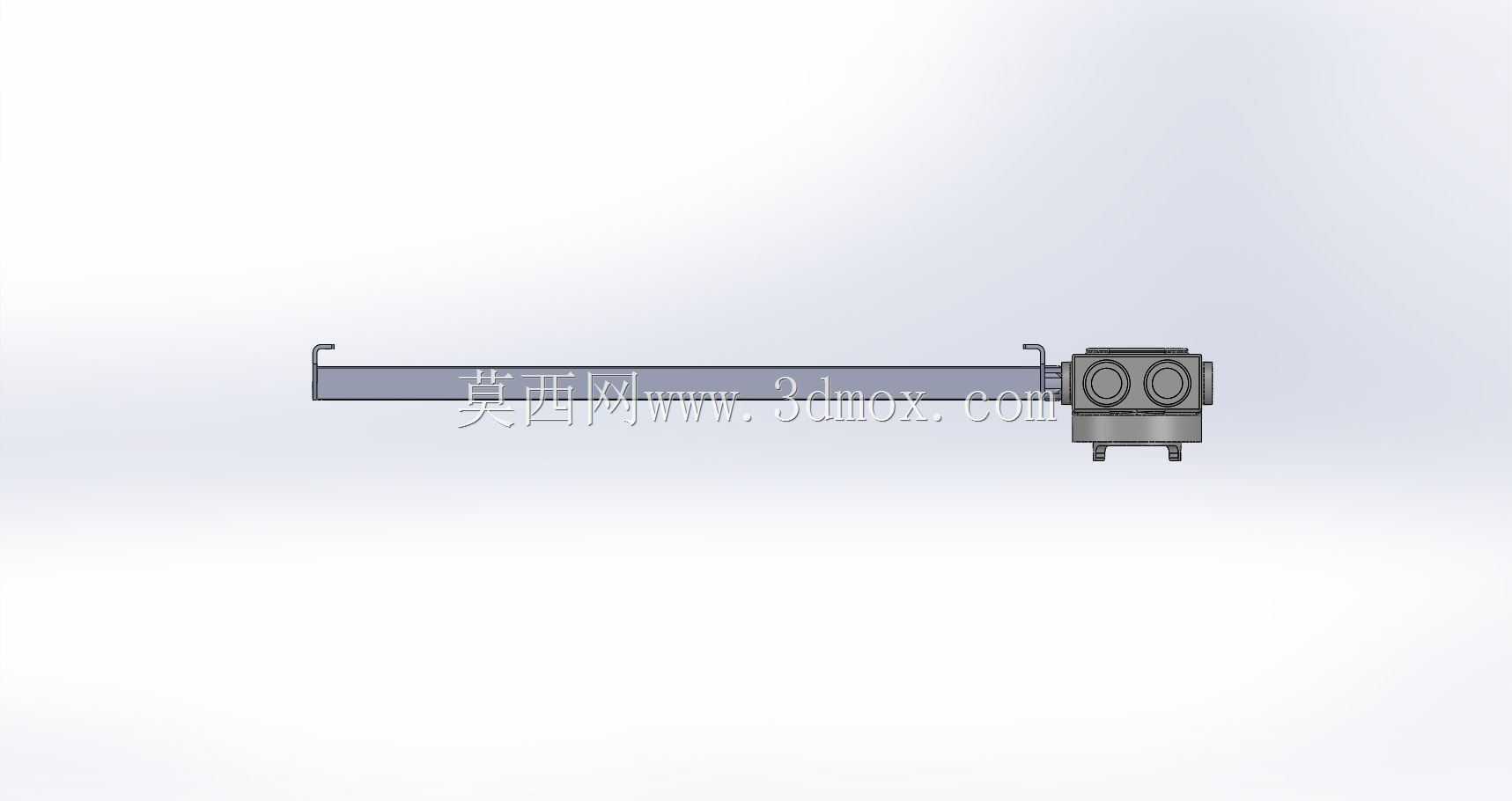

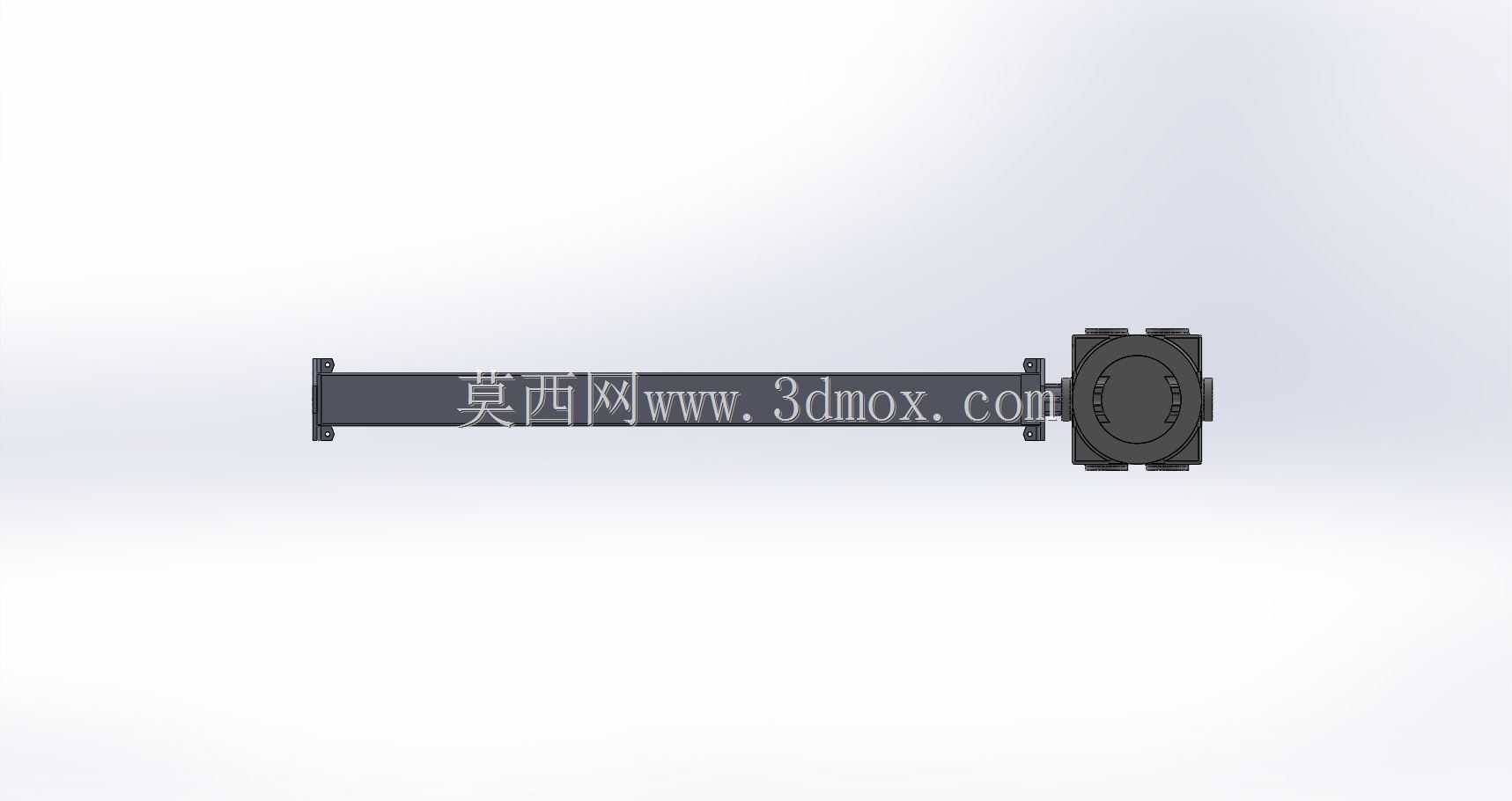

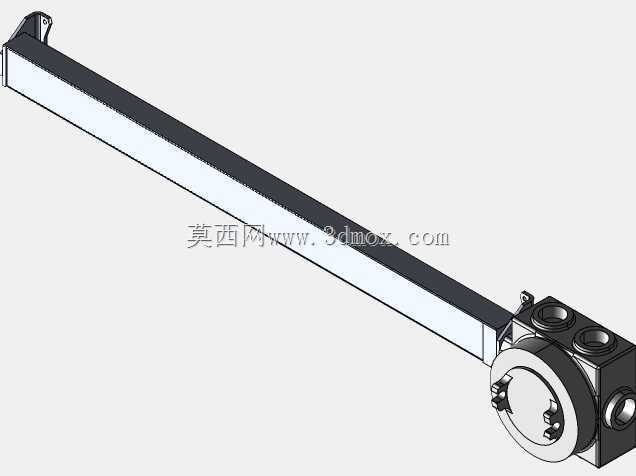

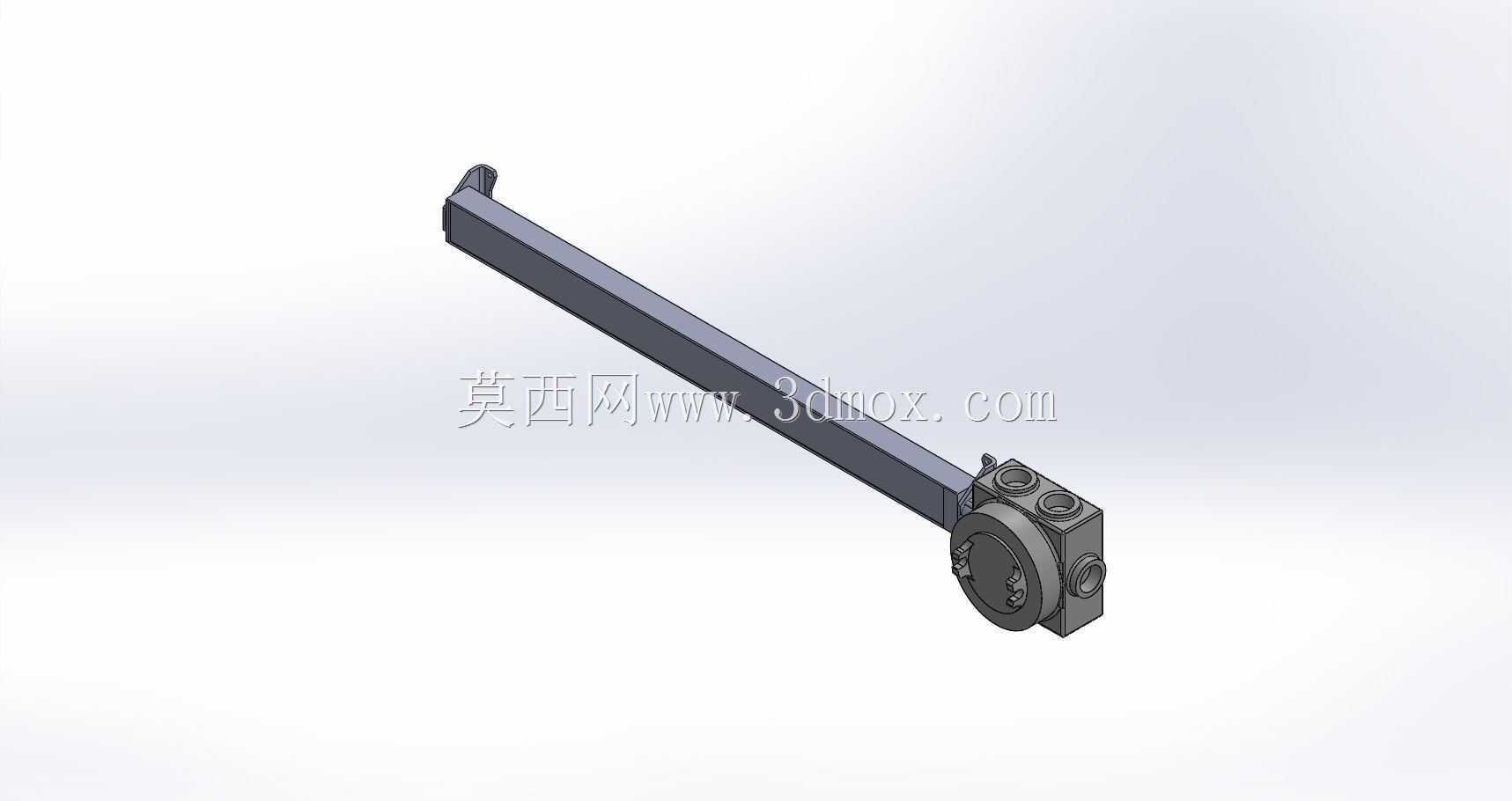

　　从结构形态看，灯具采用长条线性布置，主体长度约24.9英寸，宽度约2.68英寸，深度约1.69英寸，整体组件重量约1.48磅。细长轮廓使它更适合贴装在低矮梁底、设备边缘、管架侧面或墙面低位，不会像传统大型防爆灯那样突出过多，也减少了人员通行、检修搬运时碰撞灯具的概率。对于三维建模人员来说，外形包络需要重点保留长条形灯体、端部接线腔体、安装支架以及电缆走向，因为这些部分直接决定现场布置时的干涉边界。

　　灯具灯体采用粉末涂层挤压铝制成，铝型材在保证抗弯刚度的同时控制了整体重量。挤压结构沿长度方向形成连续承载截面，适合长条光源的散热需求；粉末涂层则用于提高表面耐候性，降低潮湿、盐雾或工业气氛对外壳的腐蚀影响。外壳防护等级按IP54考虑，能够阻挡有限灰尘进入，并对飞溅水、喷淋水和日常潮湿环境提供基本防护。需要注意的是，IP54并不意味着可以长期浸泡或直接高压冲洗，选型时仍应结合现场冲洗频率、粉尘浓度和安装高度判断。

　　光源部分采用高输出LED配置，整灯功率约16瓦，可产生约1208流明的光输出。LED光源具备冷运行特点，相对于老式笨重、发热明显的HID或卤素灯具，其表面热负荷更低，有利于危险场所中的温度控制。灯具显色性较好，巡检人员观察仪表、阀门状态、管线标识和设备表面渗漏时，颜色识别更接近自然视觉效果。LED模组每瓦输出超过90流明，在长周期使用中仍能保持较高光通维持率，适合难以频繁维护的高空或危险区域。

　　供电设计覆盖120至240伏交流电压范围，这使同一灯具可适配不同工业现场的常见交流配电系统，减少因电压等级差异造成的型号分裂。灯具配置约6英尺SOOW电缆，电缆端部接有防爆直叶片插头，插头规格对应15英寸等级的防爆连接接口。SOOW电缆本身具备耐油、耐水和柔性较好的特点，适合在工业设备附近进行短距离连接。建模时不能只做灯体外观，电缆的最小弯曲半径、插头插拔空间、端部接线盒尺寸以及电缆下垂路径都应纳入布局检查，否则现场可能出现插头与支架、管道或墙面干涉的问题。

　　安装方式上，灯具通过两个标准可调端部支架固定。支架先安装在平面基础上，再将灯体连接到支架上，灯头角度可在约170度范围内调整，以便根据通道方向、设备遮挡和照度需求改变投光方向。这种可调结构对狭长区域尤其有用：当灯具沿管廊纵向布置时，可将光线压向人行通道；当安装在设备侧面时，又可转向操作面或仪表区。支架的孔位、紧固件位置和调节圆弧需要在结构模型中准确表达，因为安装孔距决定了后期替换旧灯或批量排布时的兼容性。

　　在危险区域应用中，灯具的安全价值不只体现在光源亮度上。长条形低轮廓设计降低了风载和碰撞风险，铝制外壳兼顾散热与强度，密封结构减少潮气和粉尘侵入，宽电压输入提高了配电适应性，防爆电缆与插头则保证电气连接环节不成为薄弱点。对于设备选型人员，应结合区域分级、环境温湿度、冲洗条件、安装面强度、维护通道和电缆接入方向综合校核；对于结构建模人员，则应重点还原灯体长度、端部腔体、支架调节角、电缆插头包络和安装孔位，使数字模型能够直接服务于厂区布置、碰撞检查和检修空间评估。
