凹陷方程控制的非球面光学透镜结构

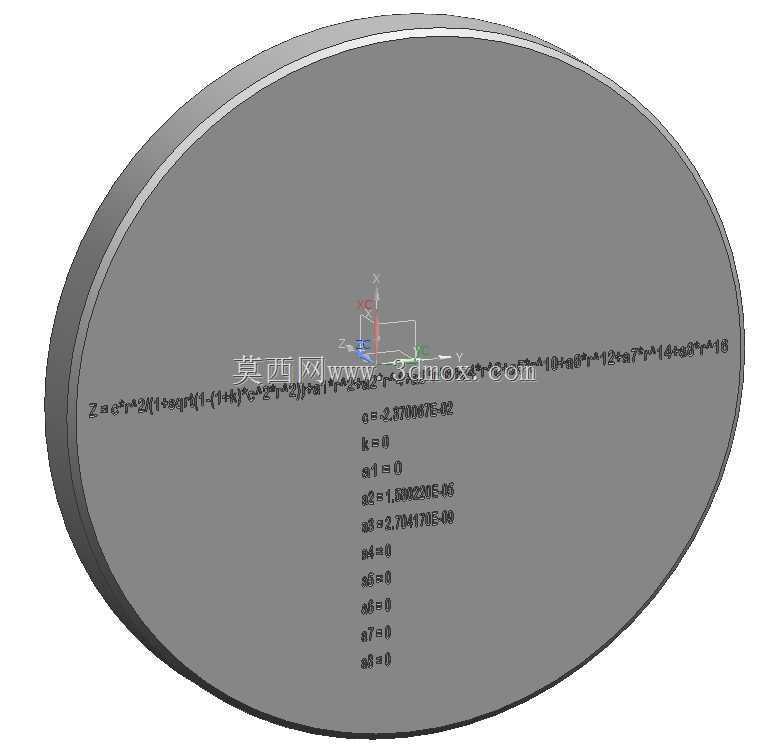

　　该非球面透镜采用凹陷曲面方程进行面形控制，核心面形关系由径向坐标、曲率项、圆锥常数以及高阶偶次项共同决定，曲面矢高随径向位置连续变化，能够在光学系统中对光线进行非球面化偏折与像差校正。与传统球面透镜相比，这种通过多项式高阶项约束的凹陷面形不再依赖单一曲率半径，边缘区域与中心区域的光焦度分布可按设计目标独立调整，从而在较少镜片数量下改善球差、彗差和场曲，适合紧凑光路中的准直、会聚与成像耦合场景。

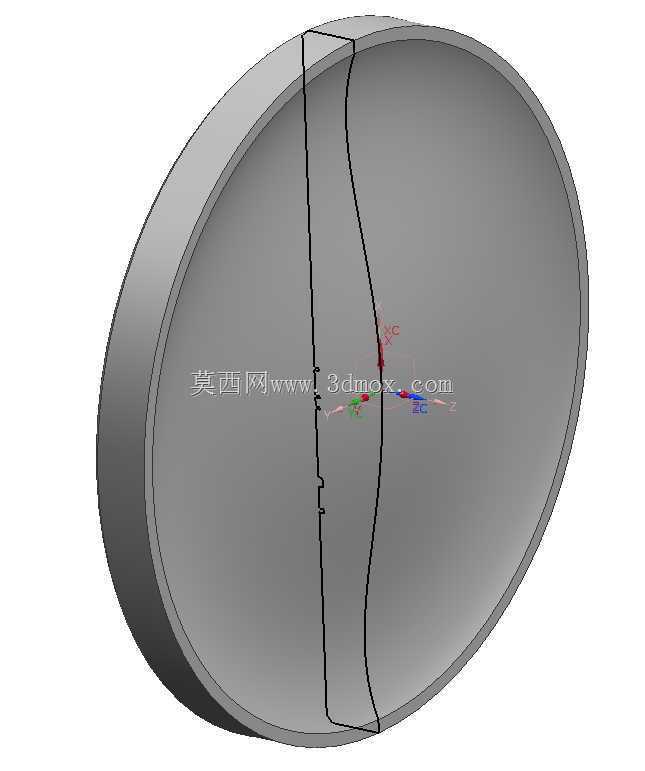

　　从结构外形看，模型呈现薄盘状透镜主体，一侧为受控非球面凹陷曲面，另一侧与外缘形成连续过渡边界。透镜外缘保留均匀壁厚和环形安装边，便于在镜座、隔圈或压圈结构中定位；径向边界以圆形轮廓为主，装配时可通过圆柱面定心，使透镜光轴与镜筒基准轴线重合。曲面剖切区域清晰展示了矢高沿径向的变化趋势：靠近中心处面形变化平缓，向外缘推进时曲线斜率逐步改变，高阶项在边缘区域对面形的影响更加明显。

　　建模时需要先建立透镜回转轴线与径向基准平面，再依据方程生成母线曲线。母线不应简单用圆弧替代，而应按径向步长采样矢高点，保证圆锥项和a1至a7等高阶系数共同参与曲线拟合；随后通过回转特征生成完整透镜实体。对于边缘厚度较小的区域，需检查曲面法向与壁厚连续性，避免出现局部零厚度或几何自交。剖切展示线可用于校核母线形状，但在最终零件中应作为辅助特征处理，不参与实体加工面定义。

　　实际光学应用中，这类透镜常见于照明配光、激光准直、传感器接收端、小型成像模组以及光电耦合组件。凹陷非球面可使入射光束在不同孔径高度获得差异化折射角，减少球面透镜因边缘光线过度偏折带来的焦点弥散。若用于LED配光，透镜可将大角度发散光线重新分配到目标照射区域；若用于激光光路，则可配合准直镜组压缩发散角，提高光束方向性；若用于成像系统，它能够承担像差平衡作用，降低后续镜片的补偿压力。

　　安装边界设计应重点控制透镜外径、中心厚度、边缘厚度和曲面矢高。外径决定镜座配合尺寸，中心厚度影响结构刚度与光路长度，边缘厚度关系到压圈接触强度，矢高则决定透镜在镜筒内的轴向占位。装配时不宜让压圈直接压迫非球面有效通光区域，通常通过外缘环形面承载，并预留柔性垫片或隔圈，以缓冲温度变化引起的热膨胀差。定位面需要保证平面度，圆形配合面需要控制同轴度，否则面形精度虽高，光轴偏斜仍会导致像点偏移。

　　从工程校核角度看，非球面面形不能只凭外观判断，应在三维环境中沿径向截取多个剖面，对比曲线斜率、曲率变化和壁厚分布。对于需要光学加工的场景，还应将面形方程转换为可检测的离散点或非球面参数表，明确顶点曲率、圆锥常数和高阶系数；对于结构设计人员，则需关注透镜与镜筒、压圈、密封圈及相邻镜片之间的空间关系，确保曲面最低点、外缘最高点和安装基准面之间不存在干涉。整体模型以回转体为基础，结构并不复杂，但面形连续性、边缘过渡和装配基准的准确性直接决定其在光学系统中的使用效果。
