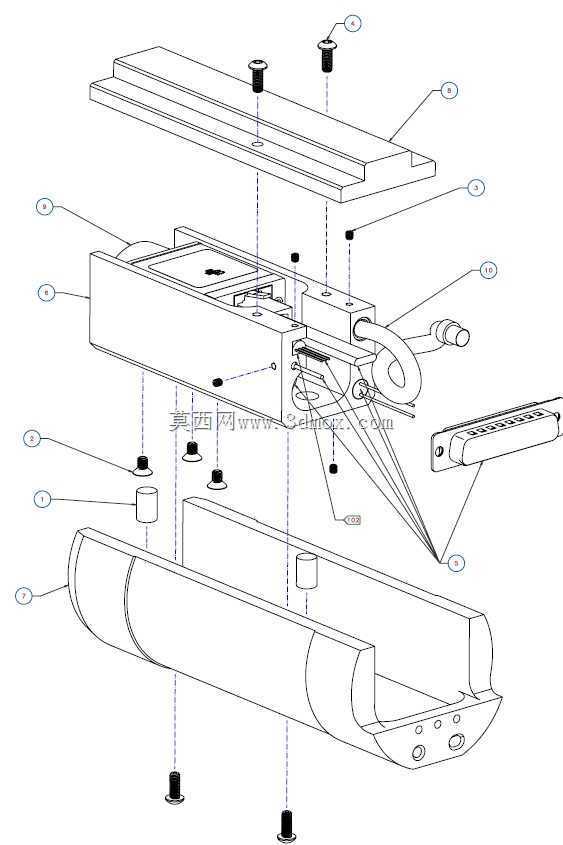

高真空低温工况腔体观测成像装置

　　这套腔体成像装置的结构搭建，最初是围绕深空环境模拟舱、低温真空试验台的内部观测需求展开的。常规工业相机在低于百帕级的真空舱内，一方面会面临壳体放气污染舱内介质的问题，另一方面低温环境下普通镜头结霜、电子元件温漂失效的故障频发，因此整套装置从密封边界到支撑结构都做了针对性适配。

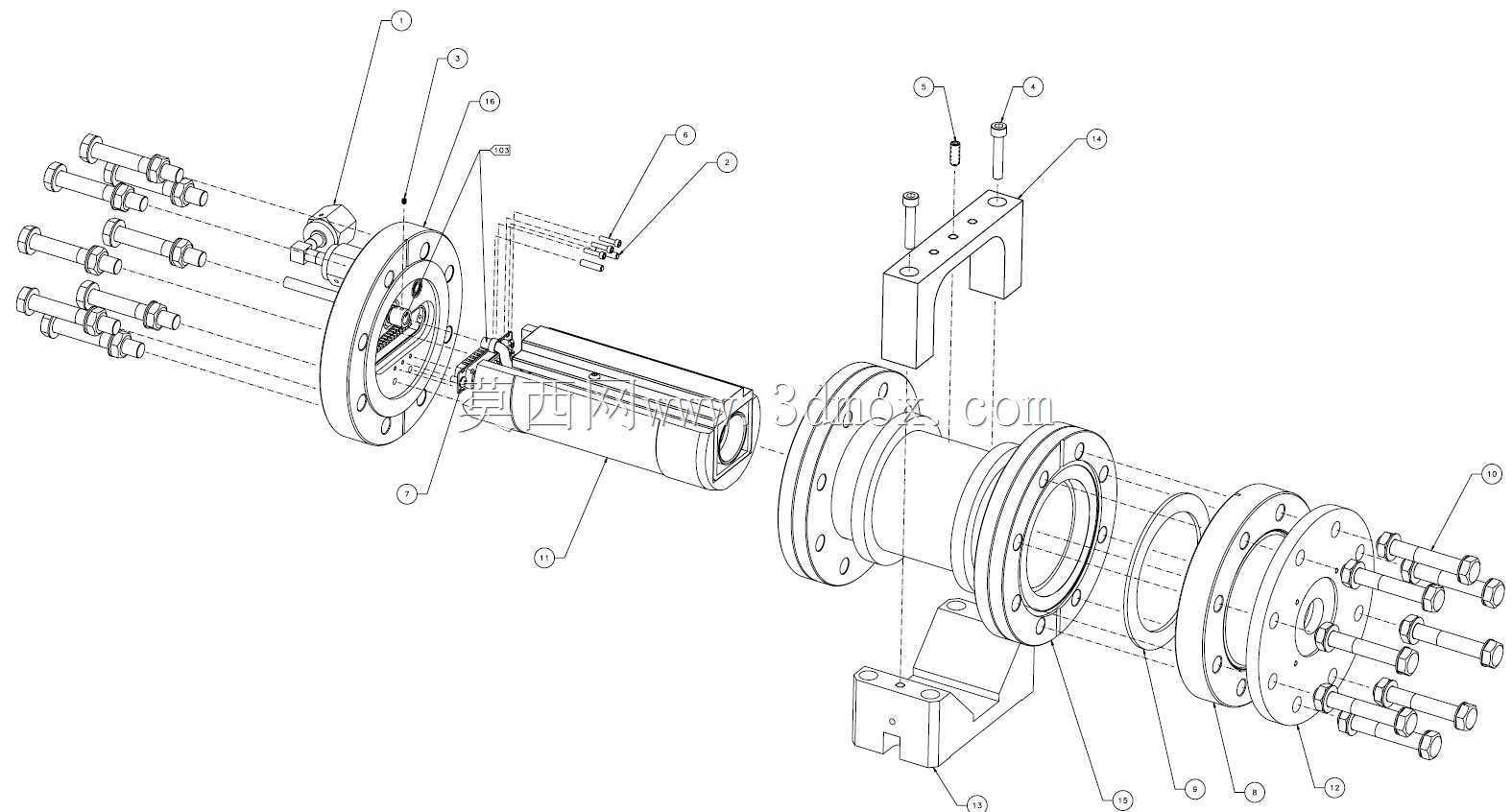

　　从整机布局来看，装置沿光轴方向呈同轴串联形态，两端的大直径法兰盘是核心安装界面，法兰端面上沿圆周均布了多组内六角紧固螺柱，配合紫铜密封垫或者金属坎环，可以直接对接真空舱的预留观察窗法兰，也可以串接在两段真空管路之间，作为在线成像观测节点使用。法兰的螺栓孔位采用标准真空快装法兰的孔距规范，安装时不需要额外改制舱体接口，对位后按对角顺序分步拧紧螺栓，就能保证密封面受力均匀，避免局部压合不实出现微漏。

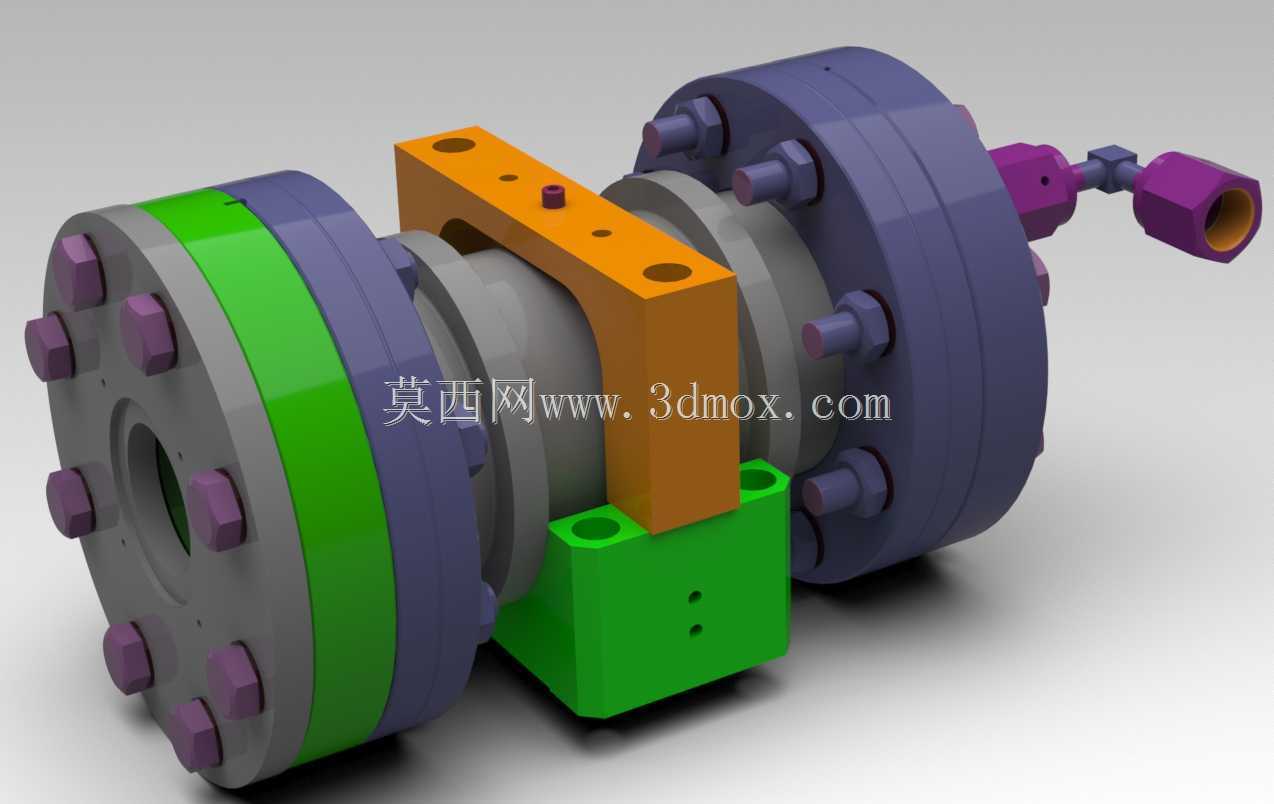

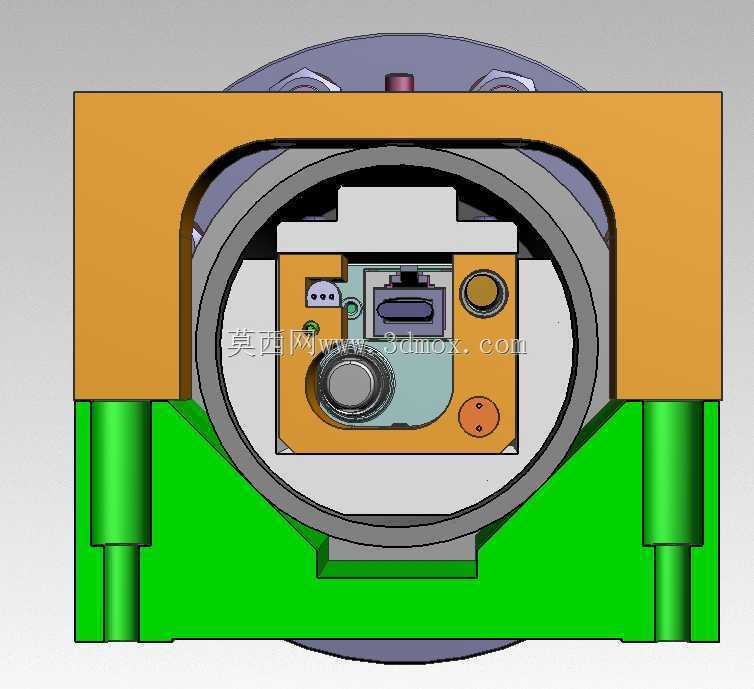

　　装置中段的橙色构件是镜头调焦的支撑滑座，下方绿色块体是整机的承托安装底座，底座上预留了四个沉头安装孔，既可以通过螺栓固定在真空舱内部的预埋安装台上，也可以搭配隔热垫架设在舱外的光路延伸段。滑座和底座之间设计了微调导向结构，在舱外完成预装时，可以沿光轴方向小幅调整镜头组件的位置，匹配不同焦距镜头的像距要求，锁紧后滑座和底座形成刚性整体，避免真空抽气过程中振动导致镜头偏移。

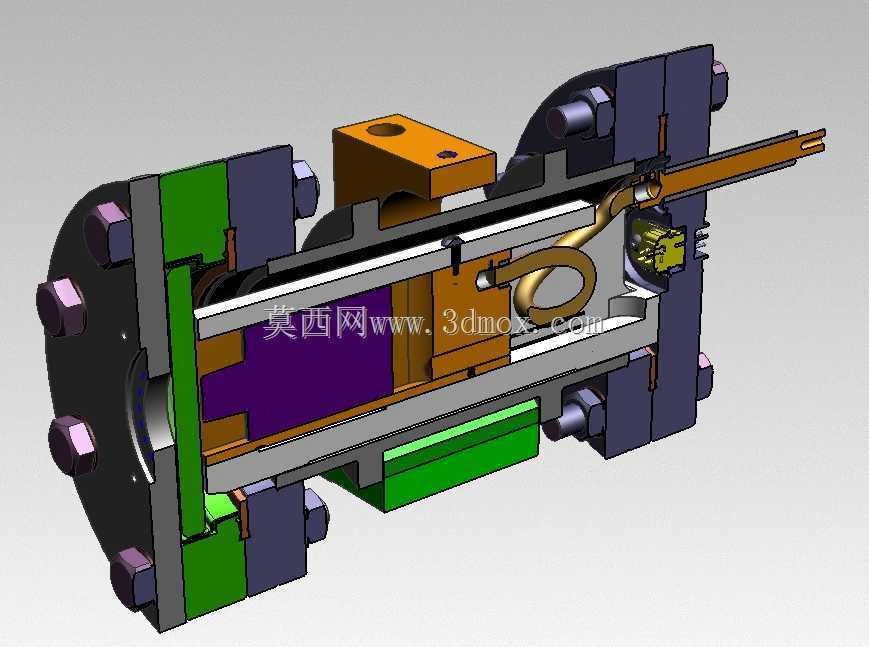

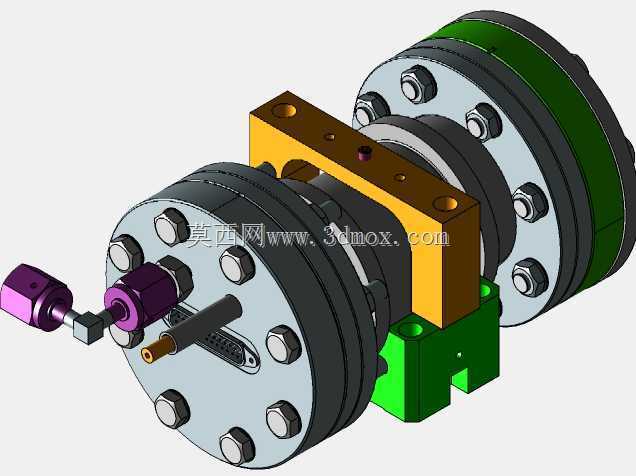

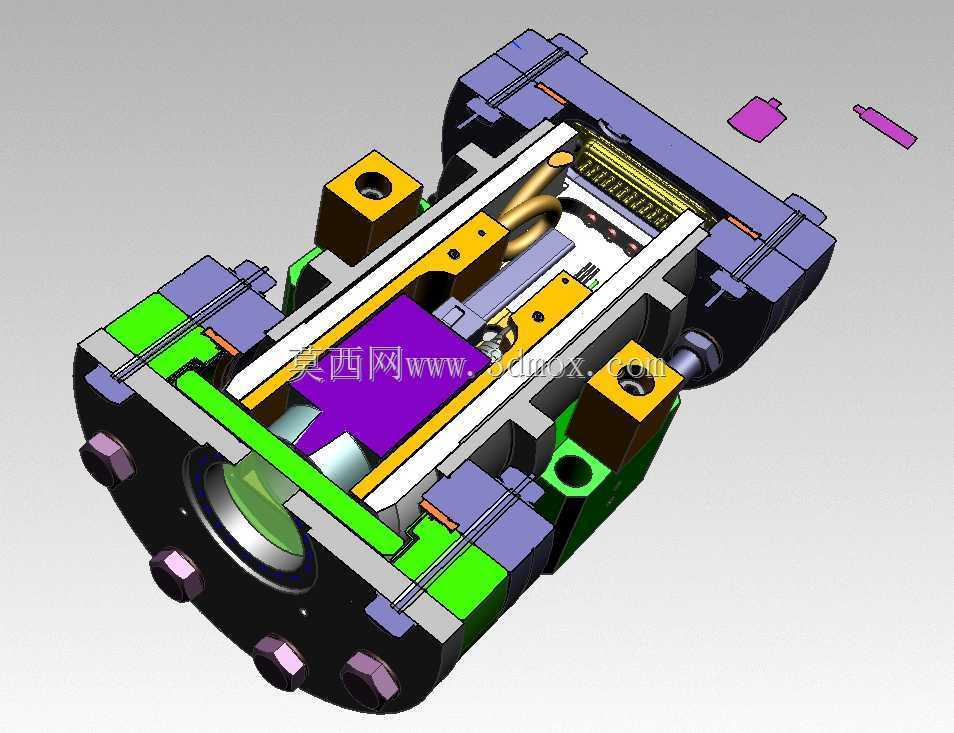

　　装置侧方引出的紫色接头是真空馈通的接口端，这个接口一方面用来穿设相机的供电与信号线缆，采用玻璃烧结密封工艺保证线缆穿接位置的气密性，另一方面部分改型版本可以通过这个接口接入微量干燥氮气，在镜头端面形成正压气幕，阻挡低温工况下舱内挥发的水汽、油气在镜头表面凝结。尾段的紫色腔体是相机核心电路的容纳舱，壳体采用低放气率的金属材质加工，内壁做了抛光阳极氧化处理，减少表面吸附的气体分子，在真空抽运过程中可以快速达到舱体要求的真空度，不会成为系统的主要放气源。

　　在低温适配设计上，装置的承托底座和安装基准面之间预留了隔热垫安装空间，实际使用时可以在底座下方垫装聚四氟乙烯或者G10环氧隔热垫块，切断低温舱体向相机电路段的冷量传导，让相机核心工作区域的温度维持在器件允许的工作区间。如果是深低温工况，还可以在电路舱外壁贴装加热膜，配合馈通接口引入的温控线路，实现相机段的主动温度补偿，避免低温下电池容量跳水、电子元件参数漂移。

　　成像光路的设计上，前端法兰的中心通光孔尺寸匹配大视场镜头的入瞳直径，不会出现视场边缘被法兰结构遮挡的问题，镜头的安装基面和法兰密封面做了同轴度管控，装配后光轴和法兰端面的垂直度控制在工程允许的公差范围内，对接舱体观察窗后不需要反复调整角度就能获得清晰的全域视野。装置的整体轴向长度控制在常规真空观察窗的安装避让区间内，径向最大轮廓尺寸小于两端法兰的外径，安装时不会和舱内周边的试验工装、管路阀件发生干涉。

　　实际工况使用中，这套装置既可以长期固定在空间环境模拟设备内部，记录低温真空环境下材料形变、组件动作的全过程，也可以作为可拆卸的移动观测模块，在不同的真空试验台位之间轮换使用。所有外露结构件都选用耐低温、低挥发的材料，润滑部位采用真空专用润滑脂，避免在高真空环境下释放油气污染试验样品，整套结构的刚性设计也能承受抽真空时的内外压差，不会出现壳体形变导致镜头错位、密封失效的问题。
