手动式快速定位夹紧工装夹具

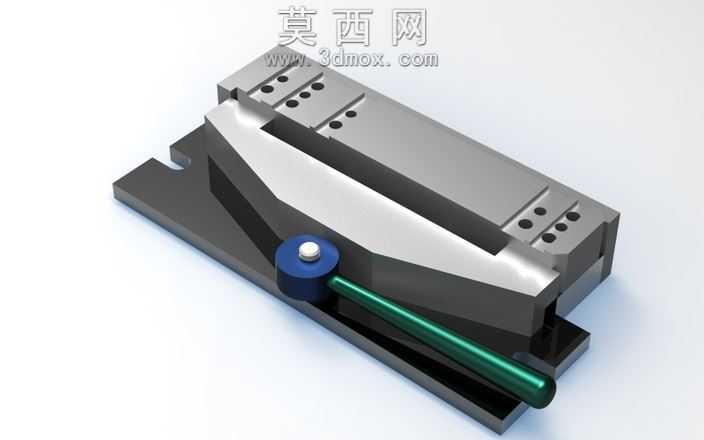

本模型为手动操作的定位夹紧工装，采用SolidWorks完成全参数化三维建模，整体结构遵循机械加工工装的实用化设计逻辑，建模过程中对各零部件的装配公差、运动干涉做了完整校验，确保各活动部件的运动行程符合实际使用需求。模型渲染阶段采用金属材质为主的材质体系：基座与定位块部分赋予哑光合金钢材质，还原经过磨削加工的金属表面细腻质感，表面做了轻微的倒角与圆角处理，避免实际使用中的应力集中问题；操作手柄部分做了差异化材质区分，握持段采用深绿色喷塑金属质感，端部旋钮采用蓝色工程塑料搭配白色金属顶钮的材质组合，通过材质差异清晰区分操作区域与功能区域，提升视觉辨识度。结构设计上，该工装采用楔形压紧与杠杆施力结合的机械结构，底部为带安装槽的矩形基座，可通过螺栓快速固定在机床工作台或装配工位上；基座上方设置两组带阵列定位孔的定位挡块，可根据待加工工件的尺寸调整定位位置，适配不同规格工件的装夹需求；操作端通过偏心轮结构实现快速夹紧与松开，扳动手柄即可带动压紧块完成下压锁紧动作，无需额外工具辅助，操作便捷高效，可大幅缩短工件装夹的辅助时间。设计思路围绕生产现场的快速装夹需求展开，整体结构紧凑无冗余部件，所有受力部位均做了加厚处理，保证装夹过程中的结构刚性，避免装夹变形影响工件加工精度；各活动连接部位预留了合理的装配间隙，同时考虑了实际加工中的工艺可行性，所有零部件均可采用常规机加工工艺完成制造，无需特殊加工设备，具备较高的实际生产应用价值，可直接用于机加工工位的工件定位装夹、装配工序的工件固定等场景。
