实心方形表壳LED加工定位夹具

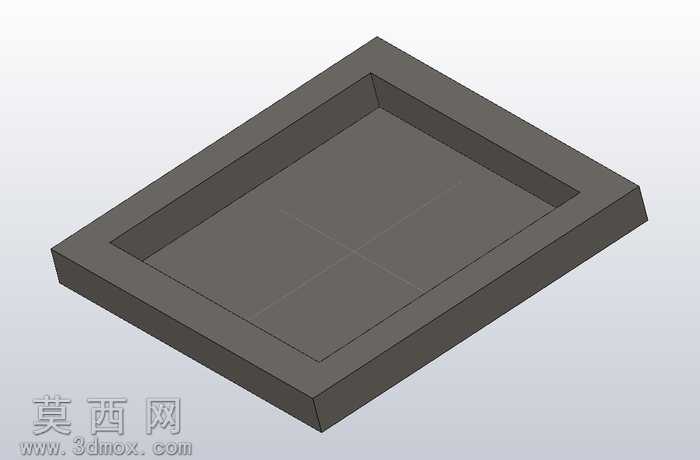

本作品为针对实心方形表壳类LED组件加工设计的定位夹具，整体采用三维参数化建模方式完成全结构设计，建模过程中以方形表壳的外形轮廓尺寸为核心基准，先绘制夹具承托腔体的二维截面草图，通过拉伸凸台命令生成夹具的基体实体，再通过拉伸切除命令加工出与方形表壳外形完全适配的内凹承托槽，槽体侧壁预留均匀的配合间隙，既保证待加工表壳可以顺畅放入定位，又能避免间隙过大导致加工过程中工件移位。建模阶段对夹具的棱边均做了微小的倒角处理，去除尖锐边角，防止取放工件时刮伤表壳表面，也避免操作人员被锐边划伤。材质设计上选用常用的工装夹具钢材作为基础材质，渲染时赋予基体均匀的哑光深灰金属质感，还原金属工装的真实视觉效果，同时对承托槽的内接触面做了细微的粗糙度表现，模拟实际加工后夹具定位面的真实触感，提升渲染图的真实度。结构设计上，夹具整体为一体式方形框型结构，外围边框厚度均匀，具备足够的结构强度，能够承受加工过程中的夹持力与切削作用力，不会发生形变影响定位精度；内凹腔体的深度经过精准计算，刚好可以将实心方形表壳完全承托，露出需要加工的LED装配区域，保证加工刀具的操作空间充足，不会与夹具本体发生干涉。设计思路围绕LED表壳加工的定位需求展开，针对方形实心表壳外形规则但加工时易移位的痛点，采用仿形内槽的定位方式，无需额外的复杂锁紧结构即可实现工件的快速定位与取放，大幅提升工件装夹的效率，适配批量LED表壳组件的加工工序，能够有效降低装夹辅助时间，提升加工一致性，保证每一件表壳的LED装配位置精度统一，减少因定位偏差导致的不良品产生。建模过程中对所有尺寸均做了参数化关联，若后续表壳尺寸发生调整，仅需修改对应草图参数即可快速更新夹具模型，无需重新绘制全结构，具备良好的设计复用性。
