带快拆卡扣结构的齿形环形机械零件

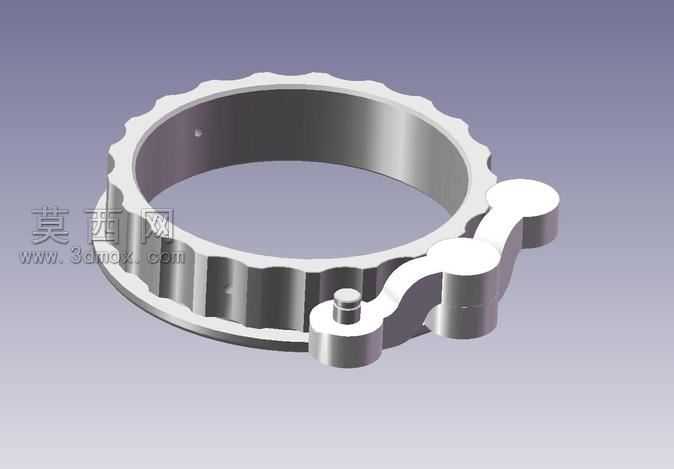

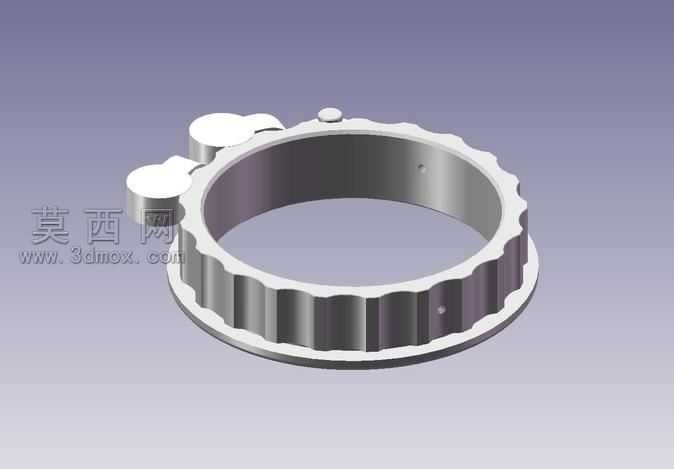

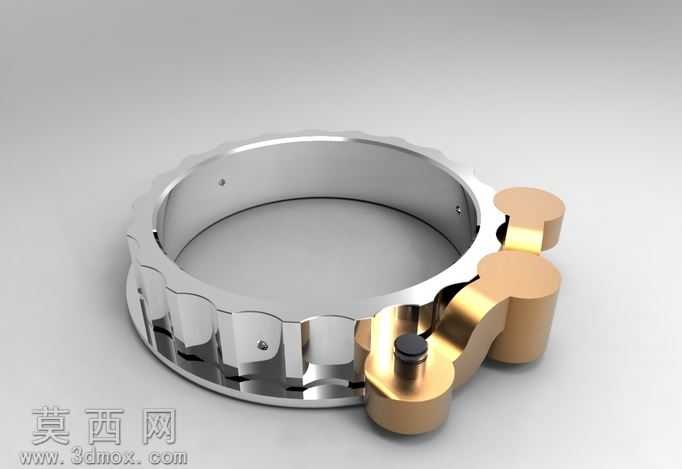

本作品为一款带快拆锁紧卡扣的齿形环形机械零件，整体采用三维参数化建模方式完成，建模过程中先以回转特征构建环形主体的基础轮廓，再通过阵列特征完成环体外缘的波浪形齿边结构，齿边的齿距、齿高均按照机械装配的通用公差标准设定，保证后续装配时的啮合定位精度。环形主体的内壁做了光滑过渡处理，内壁上预留的微小定位凹孔采用拉伸切除特征完成，凹孔的位置与外缘齿形的相位做了精准对齐，可满足装配时的周向定位需求。侧方的快拆卡扣组件采用多实体建模方式构建，卡扣的铰接基座与环形主体做了一体化布尔合并，铰接轴与卡扣摆臂之间预留了合理的转动间隙，摆臂末端的锁紧凸台与环形主体上的对应卡槽做了精准的配合尺寸设计，可实现无工具快速拆装锁紧的功能。材质渲染阶段，整体零件赋予了磨砂金属材质，调整了金属材质的粗糙度、反射率参数，还原了机加工金属零件的真实表面质感，铰接轴的端面做了高光金属效果处理，区分出不同加工面的质感差异。渲染时采用了柔和的环境光搭配定向补光，清晰展现出环形齿边的轮廓层次、卡扣组件的结构细节，以及零件各部分的壁厚过渡关系。设计思路上，这款零件主要面向需要频繁拆装的环形锁紧场景，外缘的齿形结构既可以增大手动旋转操作时的摩擦力，也可作为周向防转的啮合结构，侧方的快拆卡扣替代了传统的螺栓锁紧结构，大幅提升了拆装效率，建模过程中对所有活动配合部位都做了间隙校验，避免实际生产装配时出现卡滞、干涉的问题，整体结构紧凑，功能集成度高，可直接用于相关机械结构的装配验证、工程出图等场景。
