标准直齿传动齿轮三维结构设计

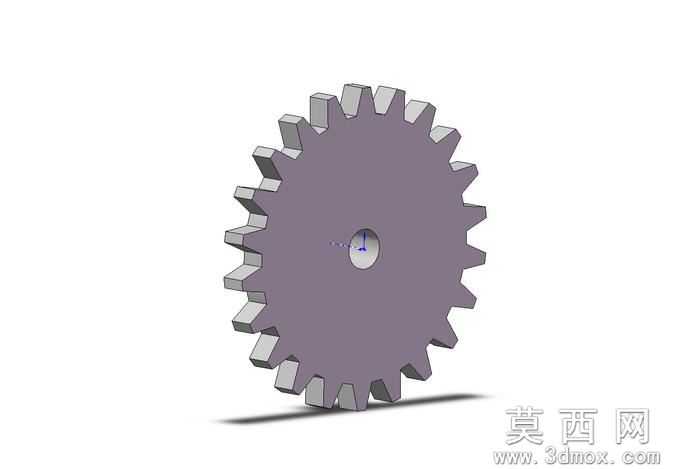

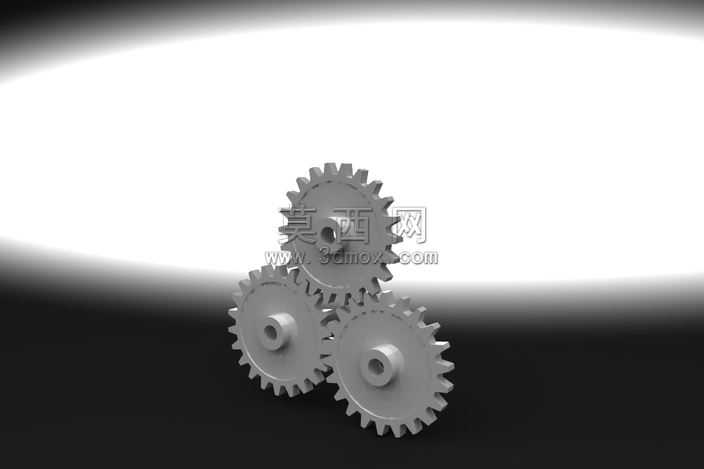

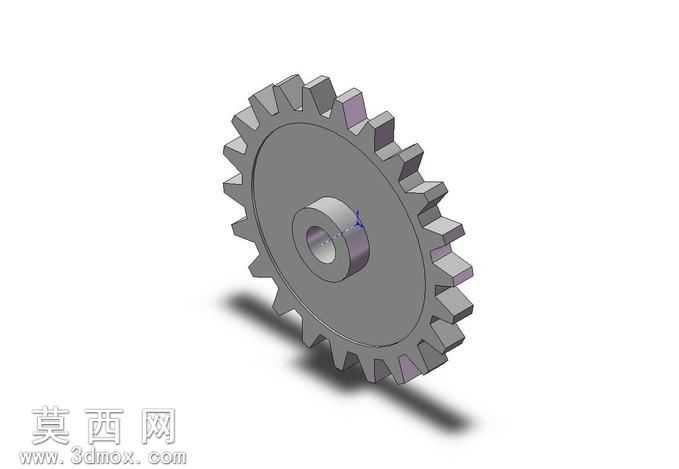

本作品为标准直齿圆柱传动齿轮的三维参数化建模成果，建模过程严格遵循渐开线圆柱齿轮的设计规范，首先通过三维建模软件的草图绘制功能，完成齿轮分度圆、齿顶圆、齿根圆的基准轮廓绘制，基于渐开线生成原理精准绘制单个轮齿的齿廓曲线，保证齿形压力角、模数等核心参数符合通用机械传动的设计标准。完成单齿轮廓绘制后，通过圆周阵列功能按照设定的齿数完成全部轮齿的阵列排布，确保轮齿间距均匀、齿形对称度符合加工精度要求。齿轮基体部分采用拉伸凸台功能生成主体盘状结构，中心位置设计带键槽的安装轴孔，轴孔旁设置凸起的轮毂定位结构，可实现与传动轴的精准配合，保证动力传输过程中的同轴度要求，避免传动过程中出现偏心抖动问题。模型渲染阶段采用哑光金属材质模拟钢制齿轮的真实质感，添加柔和的环境光影效果，清晰呈现轮齿的棱角结构、齿面的曲面过渡以及轮毂与轮盘的衔接细节，所有结构边缘做符合实际加工工艺的倒角处理，避免应力集中问题，提升齿轮实际使用的结构强度。设计过程中充分考虑齿轮的传动适配性，轮齿的齿厚、齿高参数均经过参数化校验，可与同模数的配对齿轮实现精准啮合，满足通用机械设备的动力传输需求，模型结构完整无冗余特征，所有尺寸参数可直接对接后续的工程图生成、数控加工编程等环节，为机械传动系统的设计验证提供精准的三维数字模型支撑。
