航空飞机襟翼支撑连接支架结构

　　该结构件面向民用及通用航空机翼襟翼作动支撑场景，属于机翼后缘增升装置的关键承力连接件，主要承担襟翼偏转过程中的气动载荷传递、作动机构铰接定位以及翼面骨架与活动翼面之间的载荷过渡作用。在飞机起降阶段，襟翼需要向下偏转以增大机翼弯度、提升低速升力并缩短滑跑距离，支架会持续承受气动分布力、作动筒推力、惯性载荷以及飞行振动带来的交变应力，因此其结构合理性直接关系到增升系统的运动可靠性与疲劳寿命。

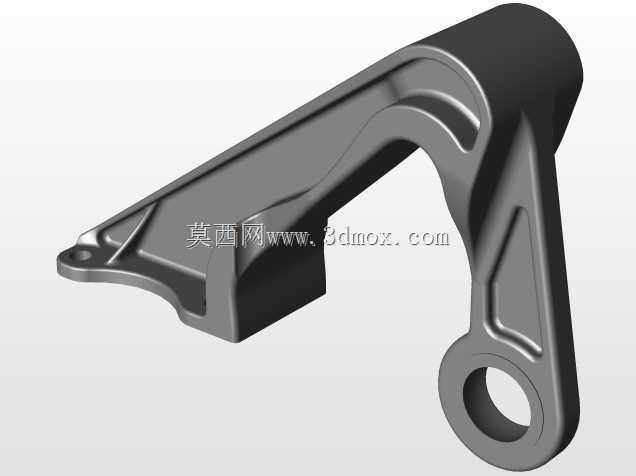

　　从整体构型来看，构件采用变截面工字梁作为主承力骨架，而非等厚实心块体。工字梁截面将材料集中布置在远离中性轴的上下缘条位置，在相同抗弯截面模量下可显著降低腹板区域的材料用量，兼顾弯曲刚度与减重需求。主承力臂沿载荷传递路径自然延伸，一端整合大直径筒状铰接座，用于与机翼固定骨架或襟翼导轨支臂形成回转配合；另一端设置带孔耳板式铰接端，用于连接襟翼摇臂或作动连杆；下部延伸出环形铰点支座，形成第三处连接界面，使载荷能够在多个安装点之间分流，避免单一孔位出现应力集中。

　　外形上，支架主体为一体化铸锻或机加工倾向的承力臂结构，外轮廓随载荷流线连续过渡，没有突兀的直角转折。上缘条与下缘条之间通过薄腹板连接，腹板表面布置加强筋和局部凸台，筋条方向与主弯矩、剪力传递方向一致，能够抑制腹板屈曲并提高扭转刚度。筒状铰接座内部预留轴承或衬套安装空间，端部壁厚根据径向挤压载荷逐步加厚；环形铰点孔周围设置环形凸缘，孔边材料向外延展，以改善销孔挤压应力分布并提高接头的局部刚度。各安装孔的孔位精度、同轴度以及端面垂直度需要在后续详细设计中结合装配公差链进行约束，保证襟翼运动时不出现卡滞或附加弯矩。

　　设计思路上，构件以拓扑优化和有限元强度校核为核心迭代依据。先根据襟翼在起飞、着陆、巡航等工况下的边界载荷确定主要传力路径，再在高应力区保留并加厚材料，在低应力区去除冗余材料，形成类似骨骼生长的轻量化形态。工字梁截面并非全程等高等宽，而是靠近铰接座区域逐渐加高、加宽，向远端耳板处逐步收窄，使截面承载能力与弯矩分布相匹配。腹板上的开槽和凹陷区域主要对应低应力区，既减轻质量，也为管路、线束或邻近机构留出运动间隙。筋条与本体之间采用大圆角过渡，可降低应力集中系数，提升疲劳性能；对于铸件方案，还需同步考虑壁厚均匀性、拔模斜度和最小圆角半径，避免缩松、裂纹等工艺缺陷。

　　安装边界方面，三处主要连接界面的空间相对位置决定了支架在机翼后缘舱内的布置方式。大直径筒状座通常作为主铰接基准，其轴线方向需与襟翼转轴或相邻支臂回转轴线保持平行；下端环形孔用于接入作动连杆或支撑摇臂，孔中心距会影响襟翼偏角与作动行程之间的运动关系；远端小孔则承担辅助定位或限位连接功能。建模时需要围绕这些孔位建立装配基准，并在支架周围保留扳手空间、衬套压装空间以及运动件干涉检查包络。由于机翼内部空间紧凑，支架外侧曲面还需与蒙皮、翼肋、导轨和作动筒外形保持安全间隙，尤其在襟翼全伸出、全收回两个极限位置下，应逐一检查相邻零件的相对运动轨迹。

　　从工程应用角度看，这类支架不是独立承载的装饰件，而是襟翼机构运动链中的传力节点。其刚度会影响襟翼偏转后的翼面姿态，若支架柔度过大，气动载荷下可能产生额外变形，使襟翼角度偏离理论值；若局部强度不足，销孔、筋条根部或筒座过渡区可能成为疲劳裂纹起始位置。因此在三维结构建模中，应重点保留孔座、缘条、筋板和过渡圆角等承力特征，避免为了外观简化而删除影响刚度的关键材料。后续详细设计还可结合FEA结果，对最大主应力、屈曲安全系数、轴承接触压力、模态频率以及装配公差进行复核，使该支架在满足航空轻量化要求的同时，具备稳定的承载与铰接性能。
