航空多功能模块化风洞试验台结构

　　该结构面向航空航天领域的地面气动试验场景，核心为可快速重构的风洞测试段总成，用于在受控流场环境中完成飞行器缩比模型、翼型构件、机载小部件的气动性能验证。整套装置采用长筒式贯通流道布局，两端设置大口径法兰式连接接口，可直接对接现有风洞管路的上下游段，无需对原有风洞主体流道做大规模改造，适配多类不同口径的常规低速风洞测试工位。

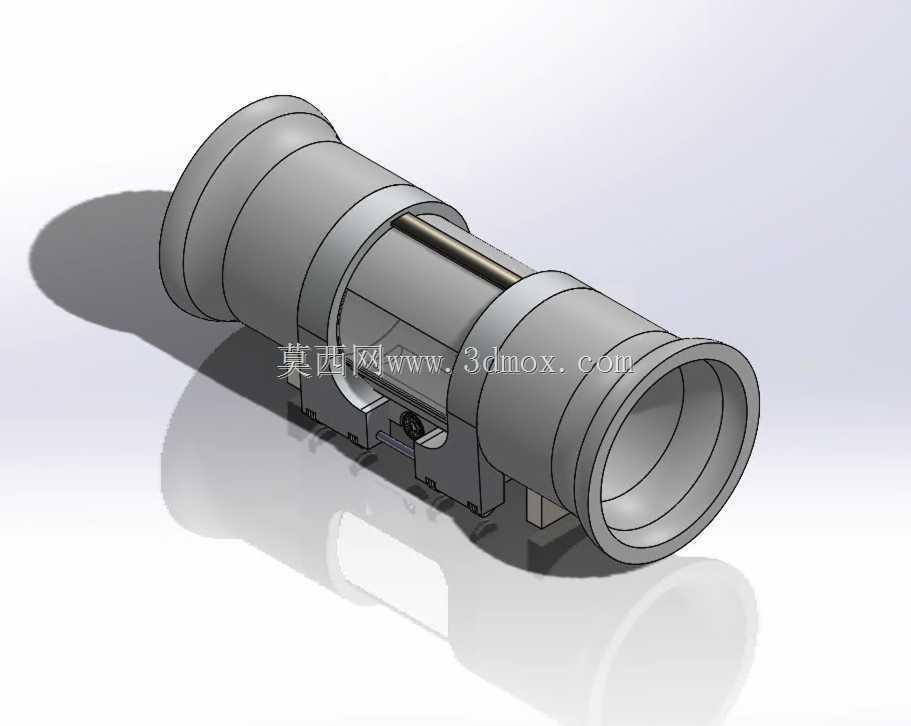

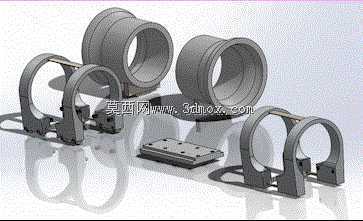

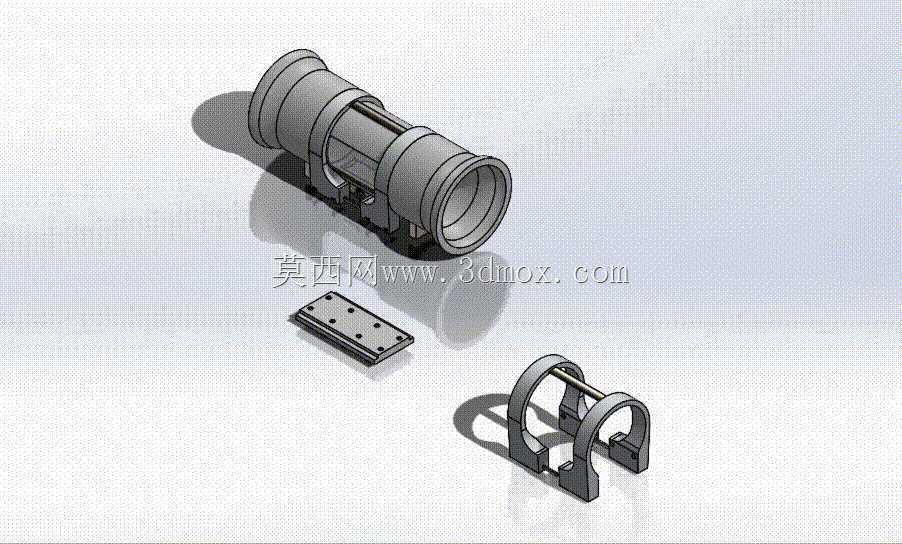

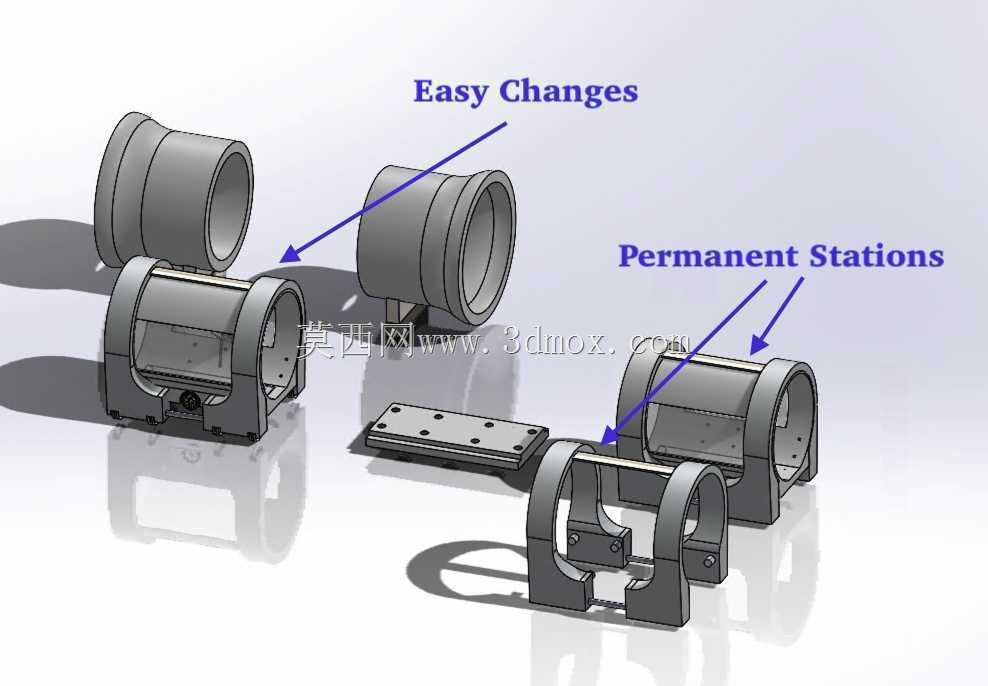

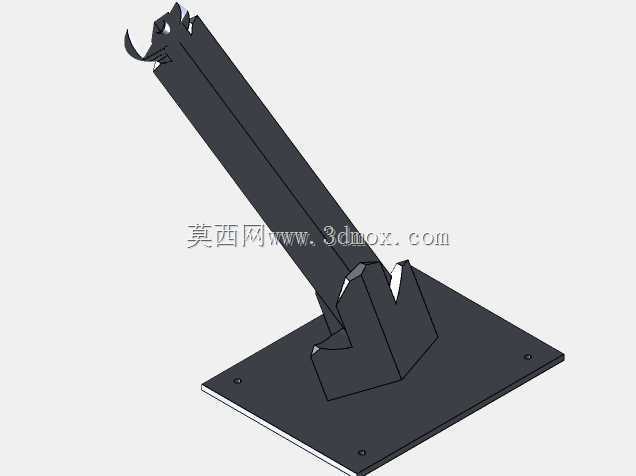

　　从实际使用逻辑来看，这套结构的核心设计出发点是解决传统风洞测试段换型效率低、试验准备周期长的痛点。传统固定测试段在切换不同试验项目时，往往需要整体拆解流道、重新布设传感器走线、反复校准测点位置，单次换型的停机调试周期很长。该方案将单个测试工位拆分为独立的功能单元，每个单元自带标准化的安装基准面与快装定位结构，试验团队可以根据当前测试需求，快速选配不同功能的测试段模块：比如开展翼型升阻特性测试时，可换装带六分力天平安装座的模块；开展流场显示试验时，可换装带大面积透明观察窗的PIV测试模块；开展表面压力分布测试时，可换装预置多组压力测压孔的壁面模块。所有模块的对接端面统一采用止口定位+周向紧固件锁紧的结构，重复装配的同轴度误差可以控制在很小的范围内，避免流道内壁出现台阶引发额外的流场扰动。

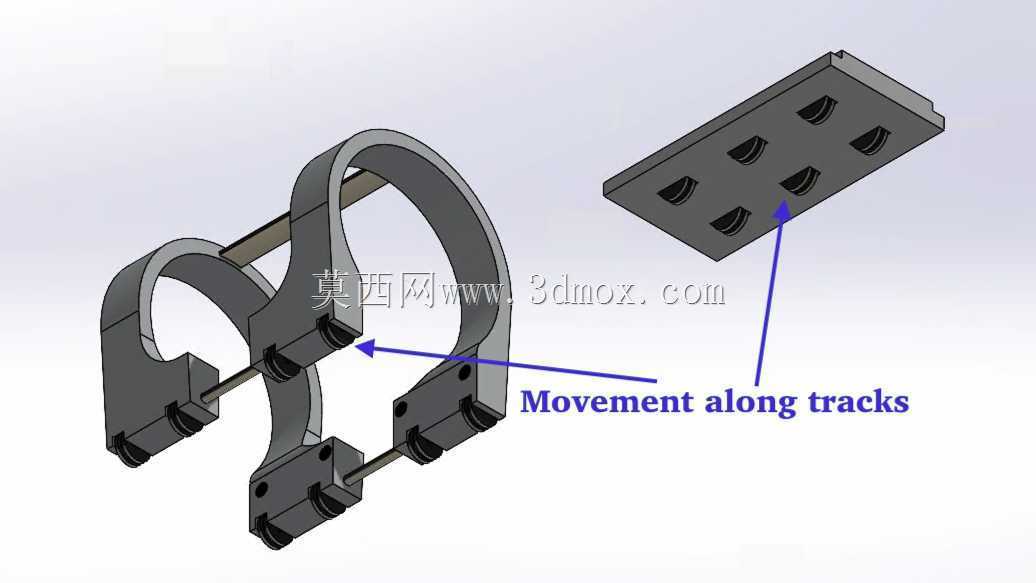

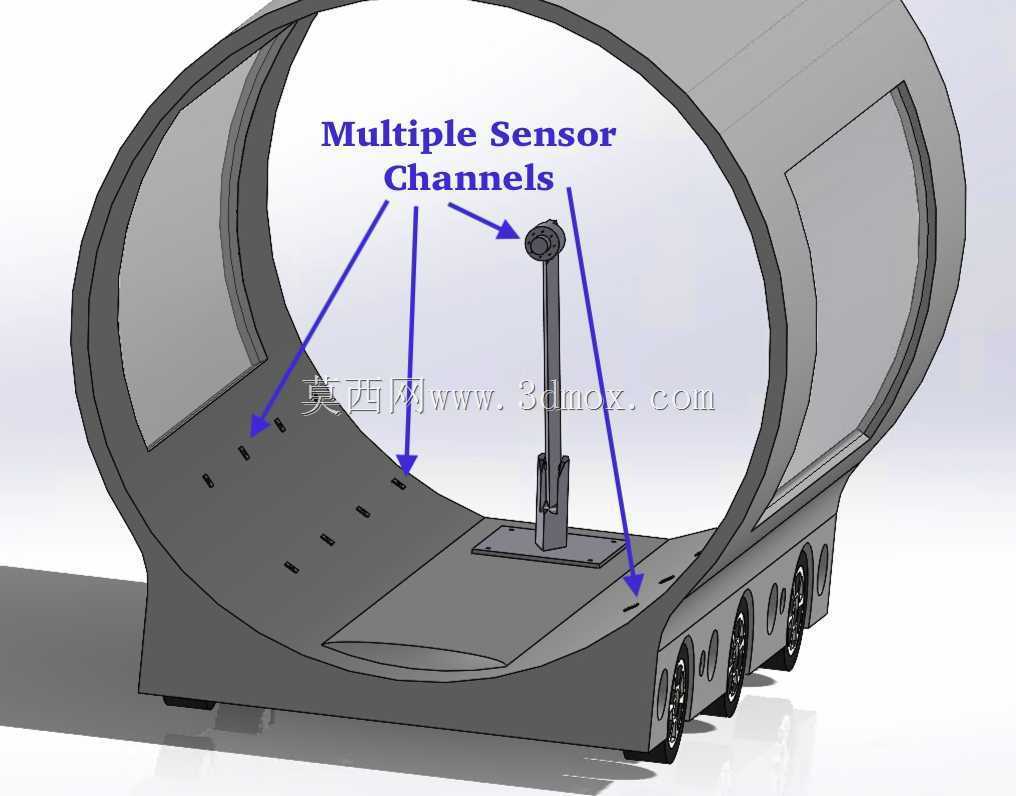

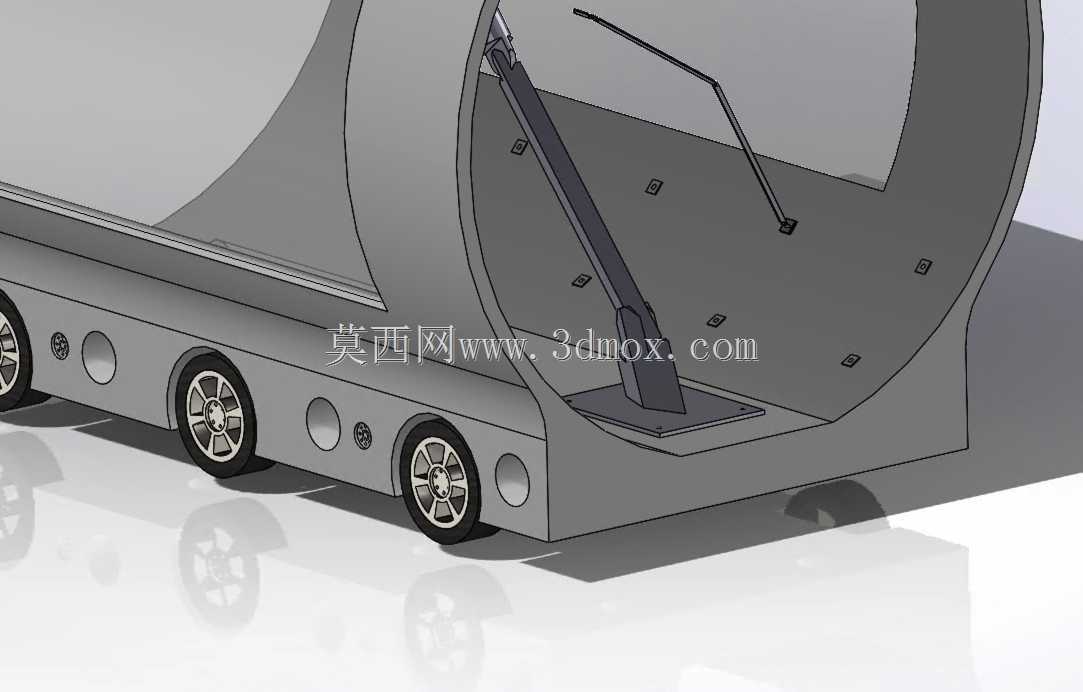

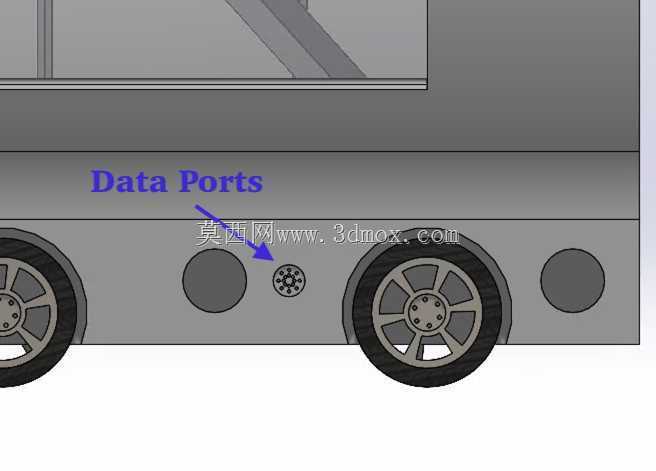

　　结构下部设置了集成式支撑机架，机架与筒身段之间采用可调式支撑脚连接，支撑脚预留了高度调节余量，在现场安装时可以通过调整各支撑点的高度，让整个流道的中心轴线与风洞上下游管路的轴线完全对中，消除安装偏心带来的流场偏斜。机架底部的安装底板预留了多组地脚螺栓孔，可直接固定在风洞实验室的混凝土地基上，在高速气流引发的管路振动工况下，整机不会出现位移或共振问题。筒身侧壁预留了多组标准化的传感器安装接口，接口沿流道轴向按等间距排布，热电偶、压力传感器、热线风速仪等测试元件可以直接通过接口伸入流道内部，所有走线都可以沿筒身外部的走线槽规整布设，避免线缆裸露在流道内部干扰流场品质。

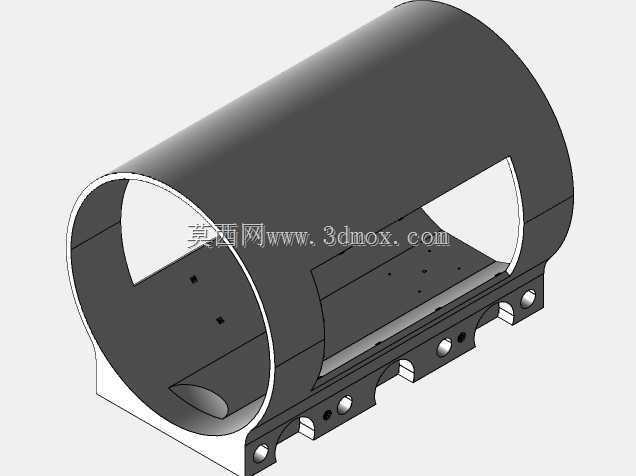

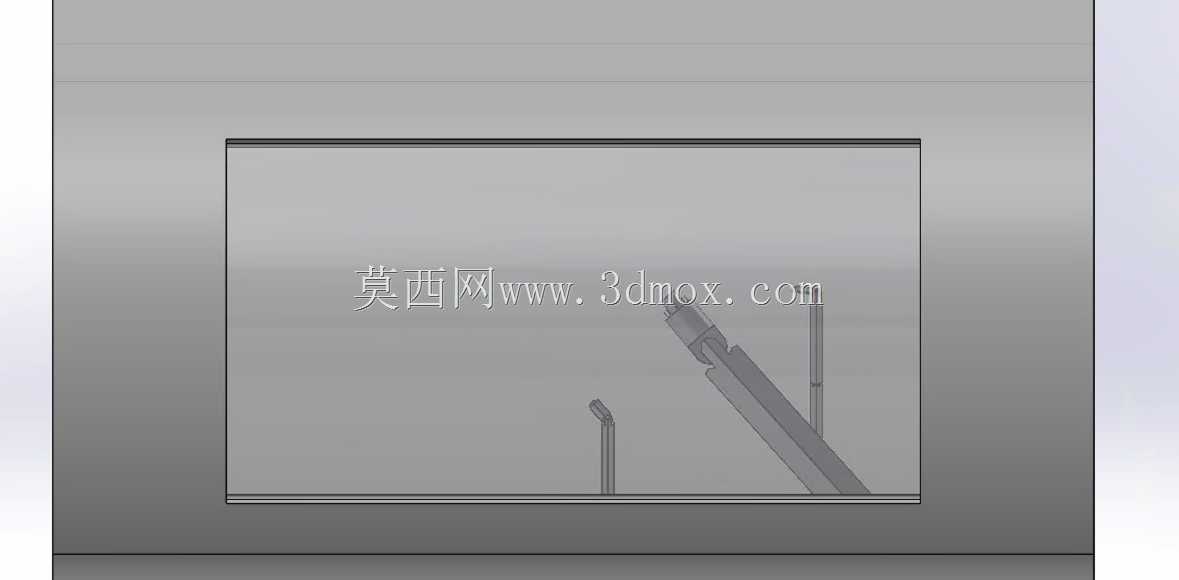

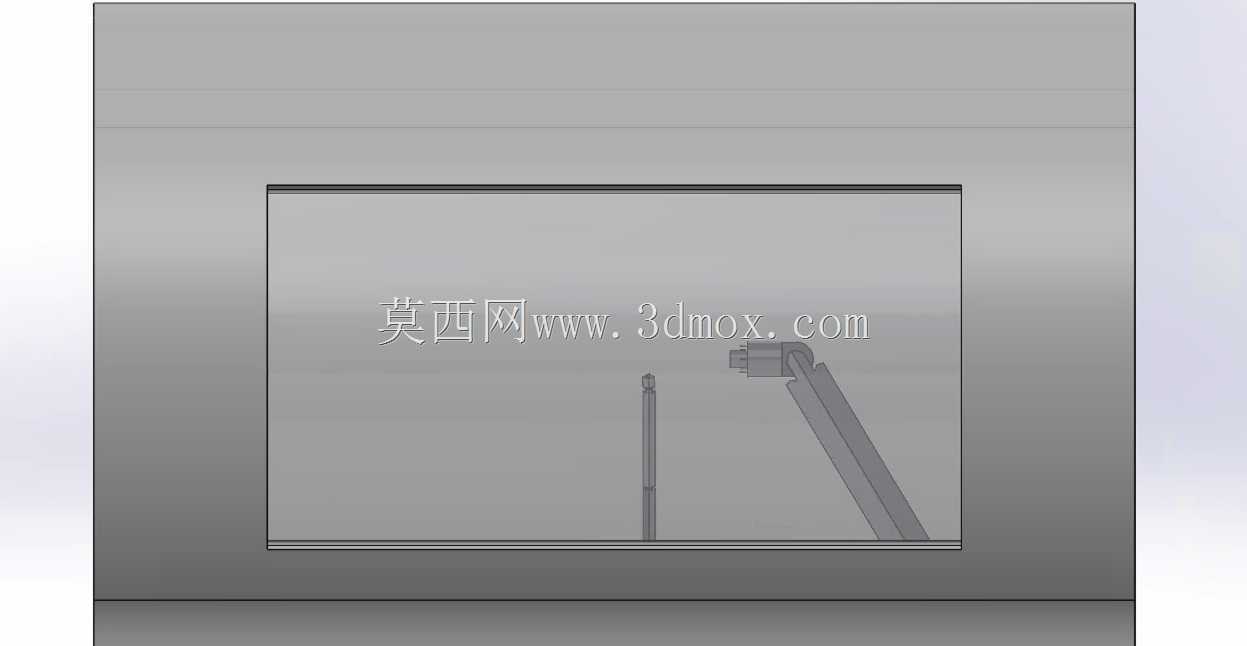

　　在外形与安装边界层面，整套装置整体为卧式长筒形态，两端接口的法兰外径大于筒身主体直径，安装时需要在设备两侧预留足够的法兰拆装操作空间，轴向方向要留出模块抽拉更换的作业距离，径向方向要预留观察窗启闭、传感器拆装的操作空间。筒身中段设置的可开启观察舱门采用铰链式开合结构，舱门关闭后通过周向布置的多个锁扣压紧密封，既可以保证流道运行时的密封性，也可以在试验结束后快速打开舱门，直接更换舱内的试验模型、调整模型姿态角，不需要拆解整个流道段。舱门的透明视窗采用高强度光学透明材料，光学畸变小，完全适配PIV粒子成像测速的拍摄需求，不会对流场拍摄的精度造成干扰。

　　这套结构同时兼顾了多试验项目的兼容性，不同测试模块的外部安装接口完全统一，团队可以提前在离线工位完成各个模块的传感器校准、模型预装工作，在风洞现场只需要完成模块的快速切换对接，就可以连续开展多组不同类型的气动试验，大幅提升风洞设备的利用率。流道内壁全程做顺滑过渡处理，所有模块对接处的内壁齐平，没有突出的紧固件或者凹槽，尽可能降低流道的沿程压力损失，保证试验段内的流场均匀性满足航空气动试验的规范要求。
