拓扑优化双点位铰接承载支架

项目分类:通用机械零部件 发布时间:2024-08-27 ID:769062
  • 拓扑优化双点位铰接承载支架
  • 拓扑优化双点位铰接承载支架
  • 拓扑优化双点位铰接承载支架
  • 拓扑优化双点位铰接承载支架
  • 拓扑优化双点位铰接承载支架
  • 拓扑优化双点位铰接承载支架
  • 拓扑优化双点位铰接承载支架

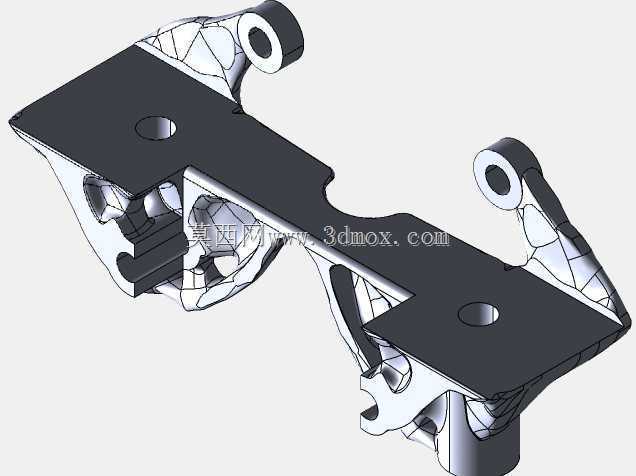

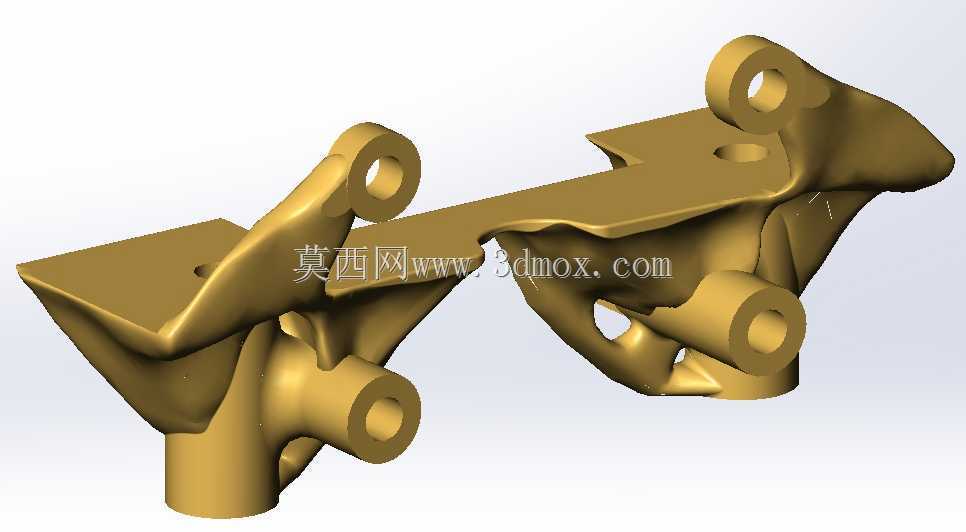

  这款双点位铰接承载支架采用拓扑优化算法完成构型生成,整体为左右对称的长跨距布局,两端设置带同轴通孔的铰接耳座,中部为连续过渡的承载主板,板面上预留两处沉头安装孔位,可通过紧固件完成与基体安装面的刚性锁附,两端铰接孔用于穿装销轴,实现与外部连杆、摆臂或联动机构的转动副连接。

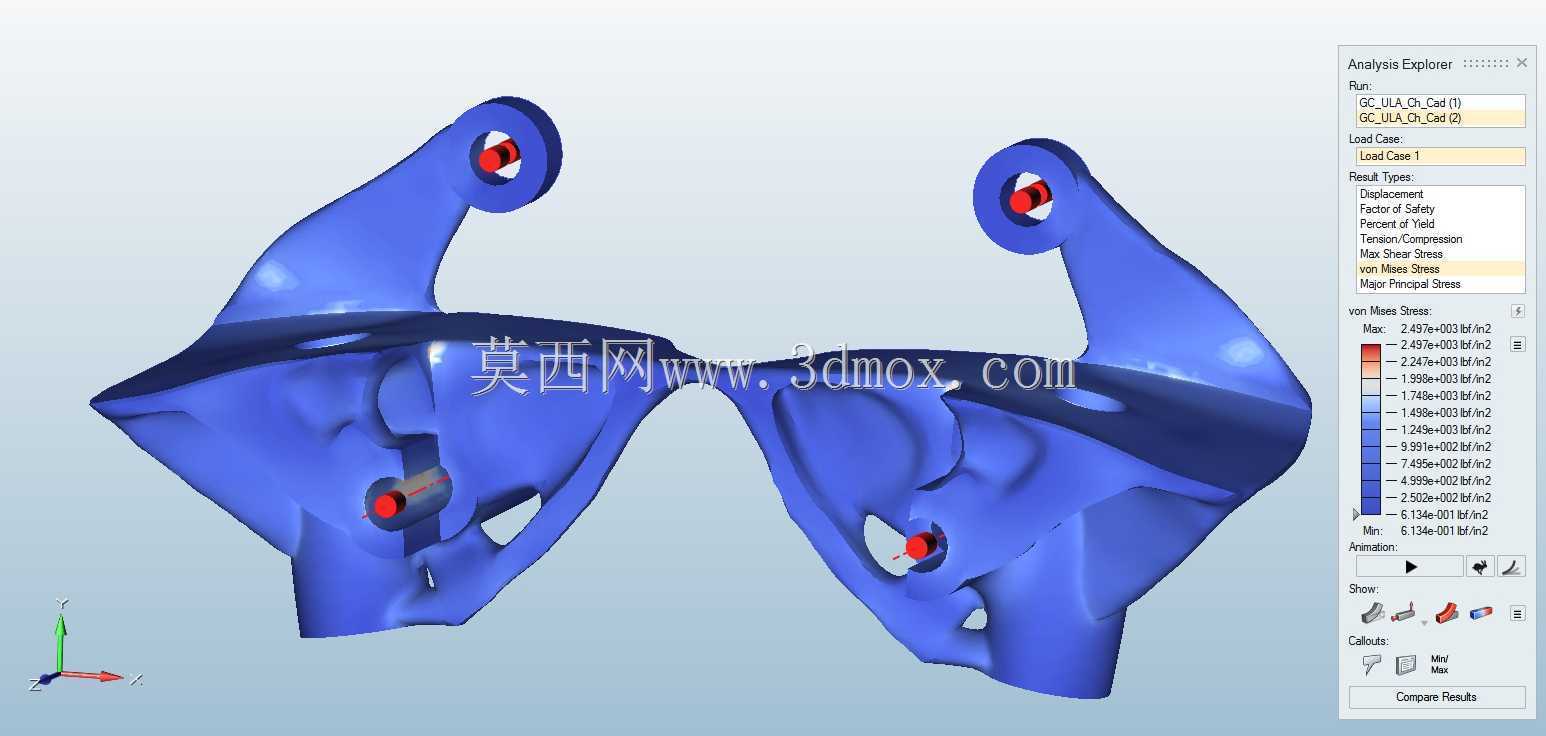

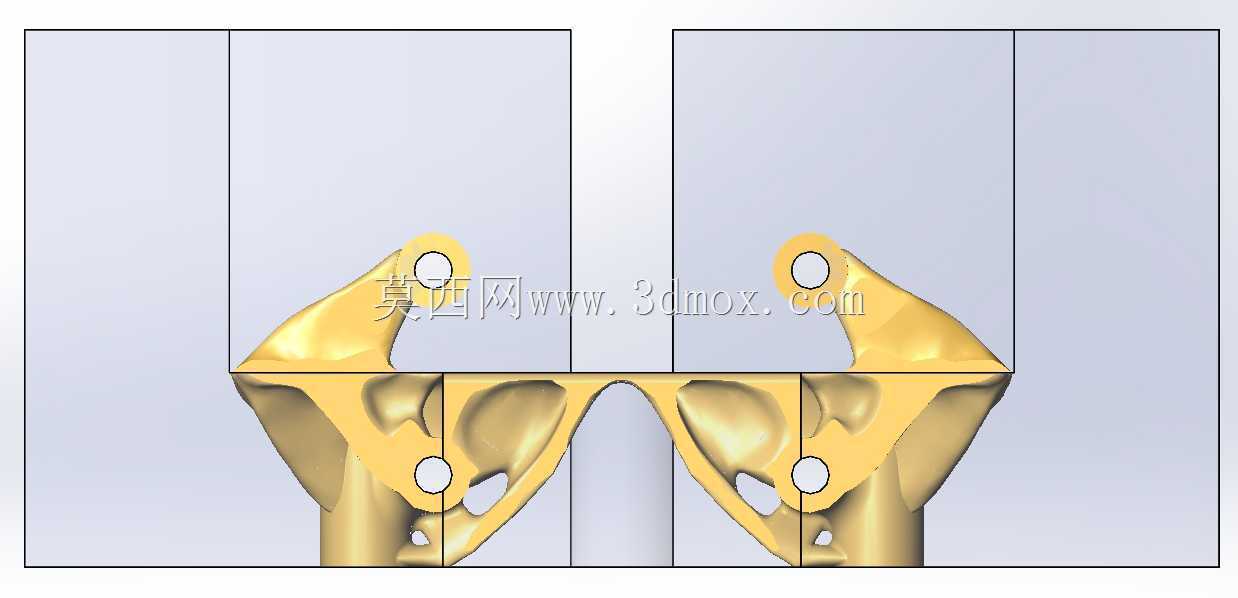

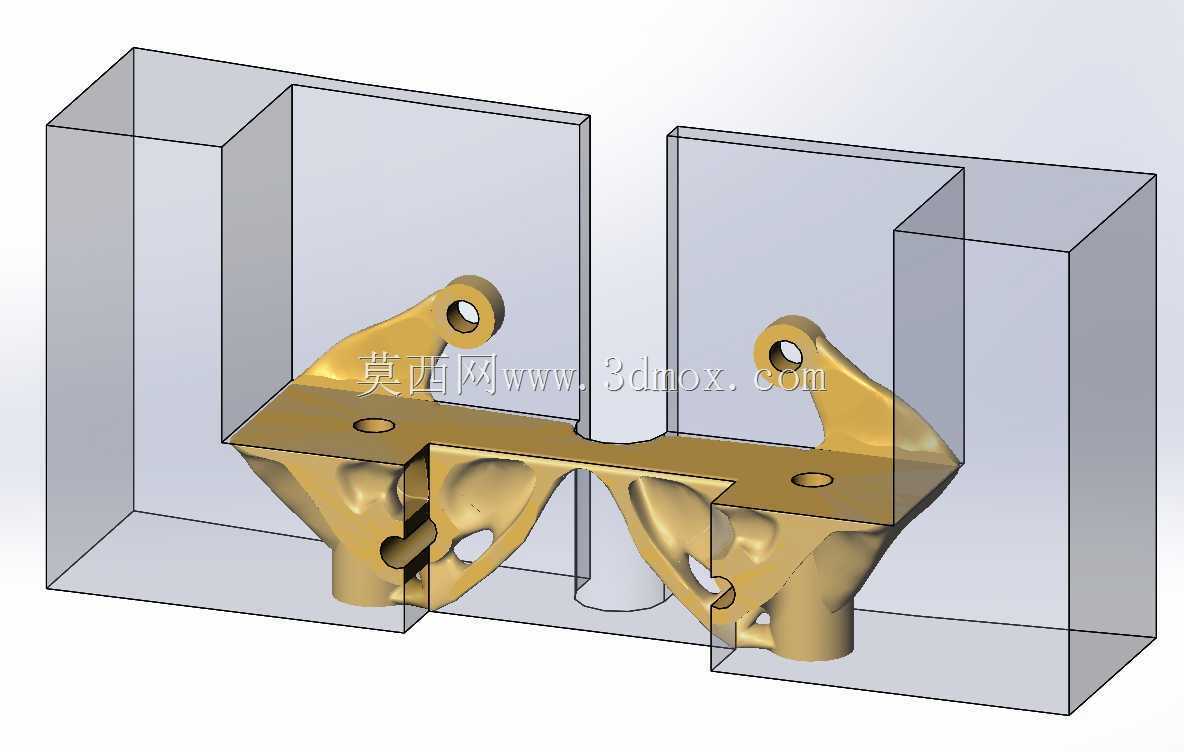

  从实际工况适配角度出发,该支架的设计边界完全围绕载荷传递路径展开:初始设计域划定后,将两端铰接孔的径向拉压载荷、中部安装孔的约束反力作为核心输入,在给定材料许用应力阈值下逐步剔除低应力冗余材料,最终留存的筋络结构完全沿主应力迹线分布,不存在传统等厚度钣金支架或铸造支架中常见的无效堆料区域。支架下部的镂空仿生筋格并非装饰性造型,每一处分支筋条都承担着分流载荷、抑制铰接耳座形变的作用,当两端销轴承受交变摆动力时,载荷会从耳座沿弧形加强筋逐步传导至中部主板,再通过两处安装孔分散到基体结构上,避免局部应力集中导致的耳座撕裂或板件翘曲。

  在安装边界层面,该支架的中部安装面为平整贴合面,可直接与设备的安装基准面贴合并锁附,两端铰接孔的同轴度、孔位间距在优化过程中作为硬约束保留,完全满足装配时销轴穿装的公差要求,不会因为材料削减影响配合精度。整体结构的最小壁厚经过增材制造工艺校验,所有悬空部位均添加了适配工艺的自支撑角度,无需额外设计大量支撑结构即可完成金属3D打印成型,成型后仅需对铰接孔内圆、安装贴合面进行少量机加工即可达到装配精度,后续可根据使用场景选用铝合金、钛合金或高强度不锈钢作为成型材料,适配不同载荷等级与耐腐蚀要求。

  这类支架典型应用场景包括轻量化实验装置的联动摆臂支座、航空航天机载设备的铰接安装架、高端工业机器人的外围辅助连杆支座,以及各类对自重有严格限制的运动机构承载件。传统铣削加工的支架受刀具走刀路径限制,很难实现这种随应力分布变化的变截面复杂筋格结构,往往只能通过加厚板材、追加外置加强筋的方式满足强度要求,不仅自重更大,运动机构往复动作时的惯性负载也会随之升高,而拓扑优化结合增材制造的方案,在保证结构刚性与疲劳寿命的前提下,将非承载区域的材料完全移除,整体自重远低于同载荷等级的传统机加支架,能够有效降低运动部件的驱动功耗,提升机构动态响应速度。

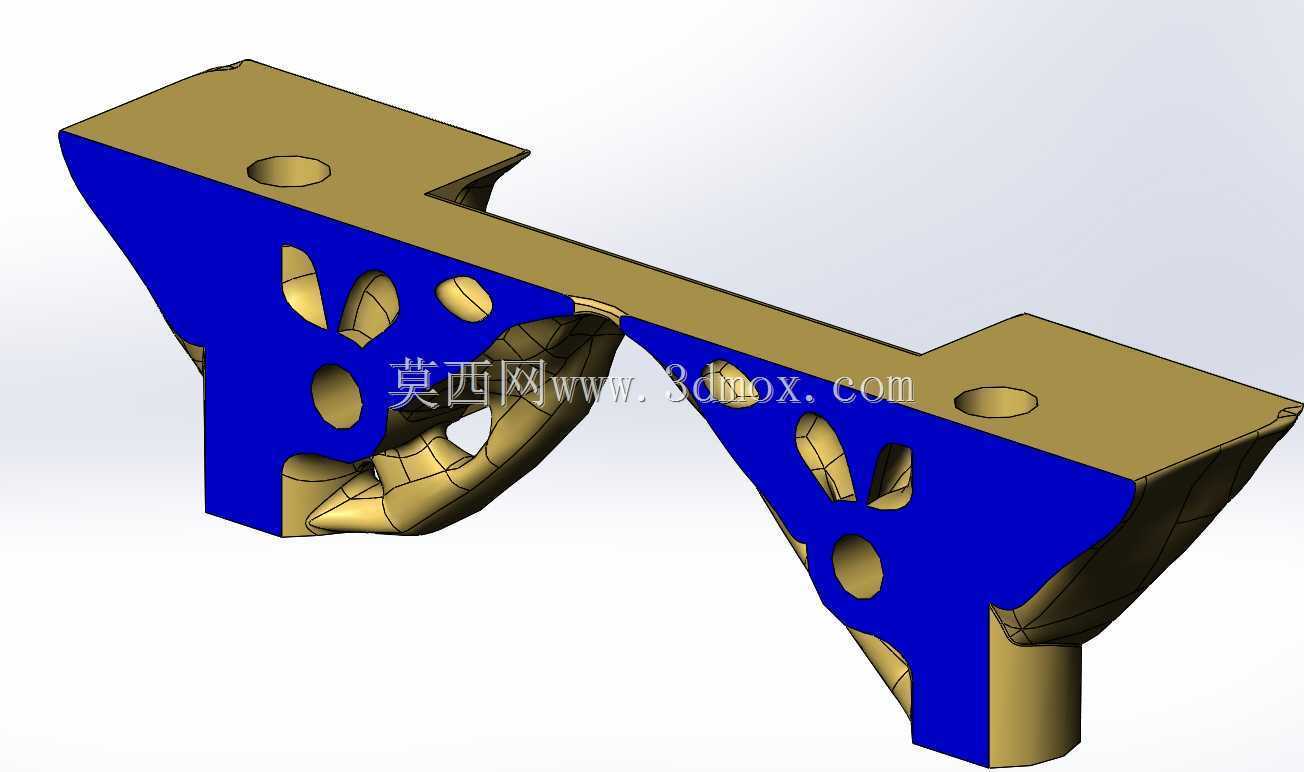

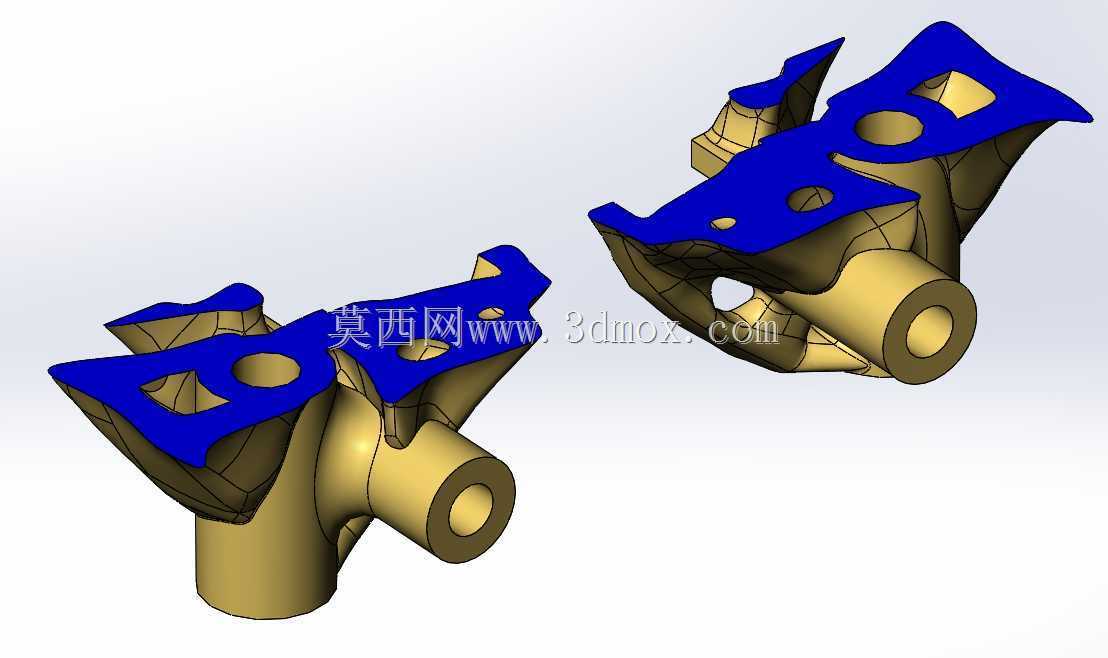

  结构细节上,铰接耳座的外圈做了加厚环形补强,抵消销轴传递的局部挤压应力,耳座与主板衔接的位置采用大圆弧平滑过渡,完全消除直角交接带来的应力集中风险;主板上的安装孔周边设置局部凸台,增加锁附时的接触面积,避免紧固件预紧力压溃板件表面。下部的分支筋条在靠近主板位置厚度更大,向边缘延伸时逐步收窄,既符合载荷从安装点向周边扩散的传力规律,也兼顾了成型过程中的散热均匀性,减少打印过程中因热收缩产生的形变。工程人员在套用该构型时,可根据实际铰接孔间距、安装孔位尺寸调整初始设计域参数,重新运行拓扑求解后即可快速得到适配自身工况的轻量化支架结构,无需从零开始反复迭代筋板布局,能够大幅缩短非标承载支座的开发周期。
