流体动压推力瓦轴承仿真结构

　　推力瓦轴承常见于大型旋转设备的轴向承载部位，尤其在水轮发电机组、大型泵组、高速齿轮箱、离心压缩机以及重型电机中承担转子轴向力。与普通滚动推力轴承相比，流体动压推力瓦依靠旋转过程中在瓦面与推力盘之间形成的连续压力油膜，将金属接触面隔开，从而实现低摩擦、高刚度和长周期运行。实际设备启动、停机、载荷波动或油温变化时，油膜厚度和压力分布会直接影响瓦面温升、变形及运行稳定性，因此在结构设计阶段不能只关注几何外形，还需要把润滑介质流动、楔形间隙、支承位置和边界约束一起纳入判断。

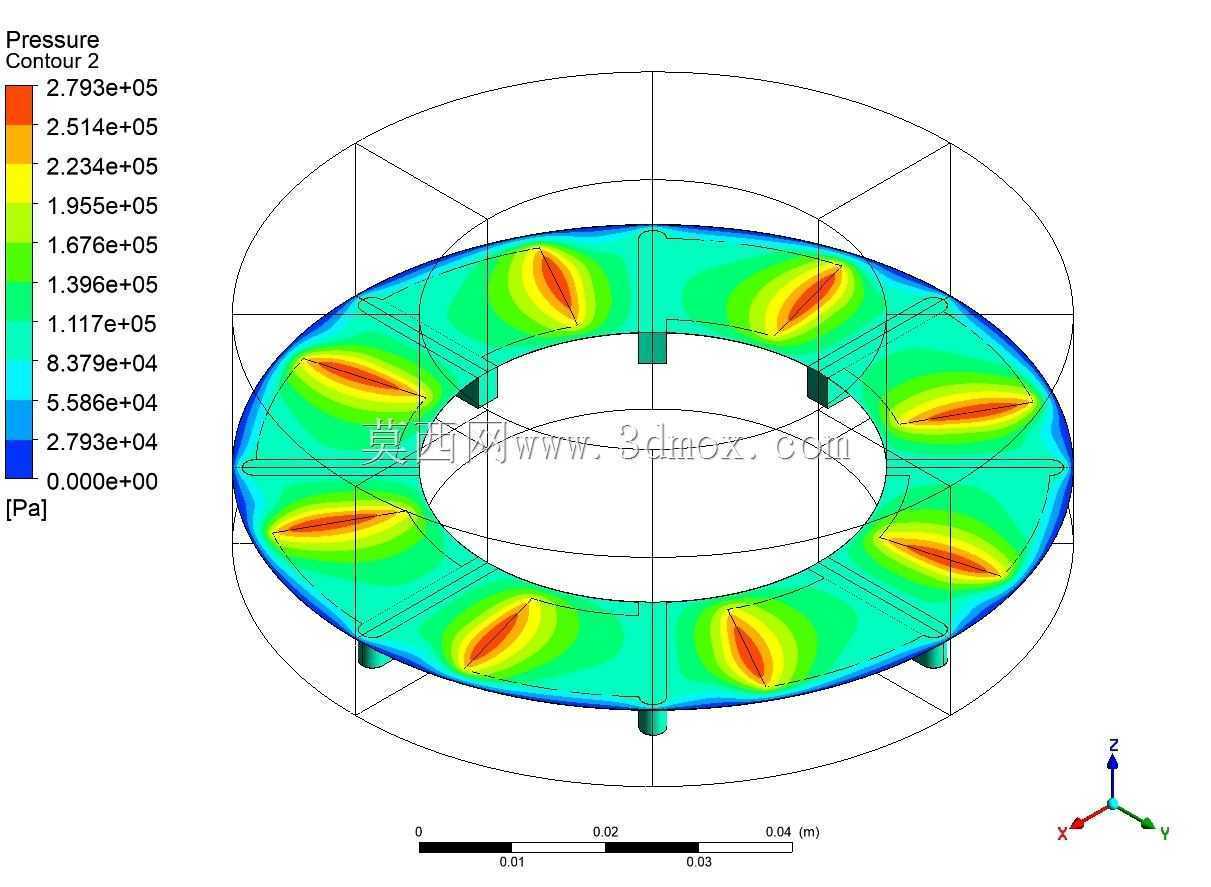

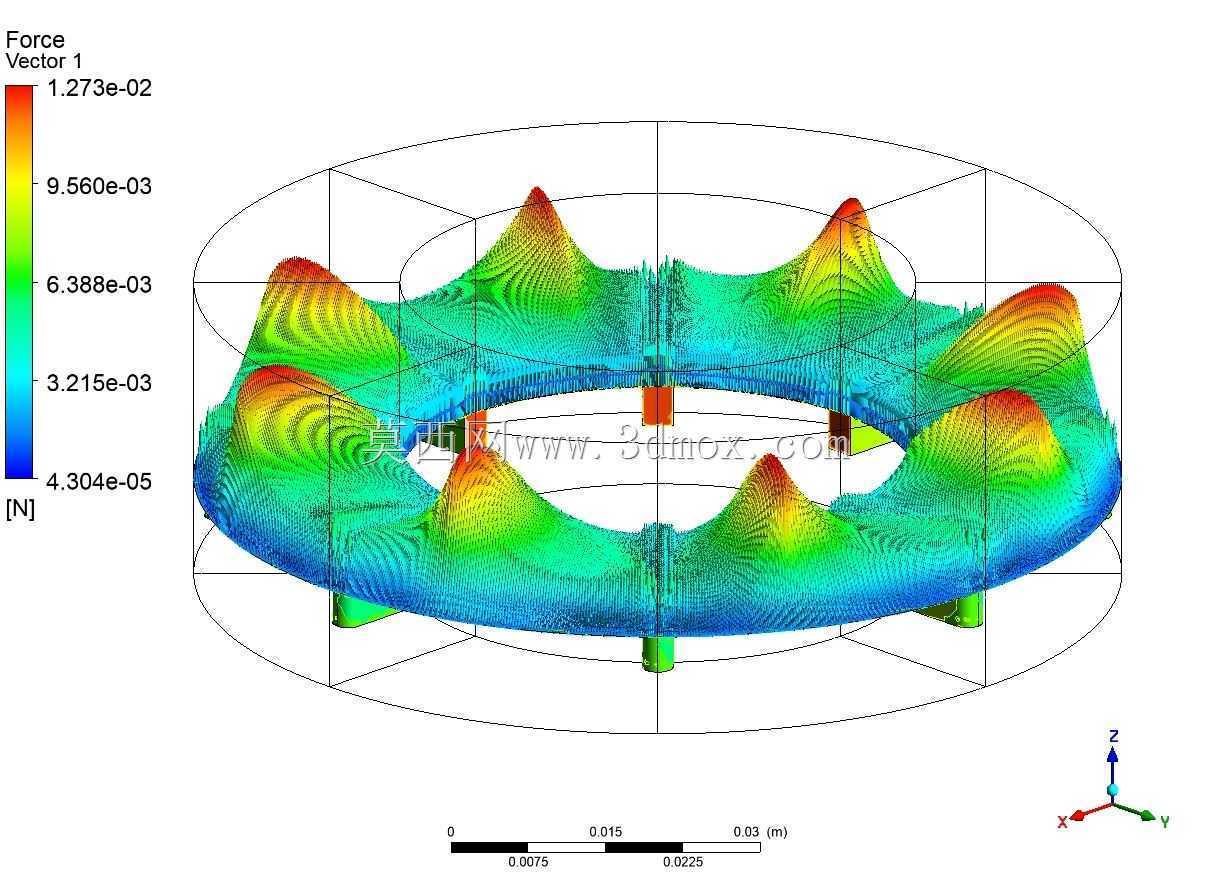

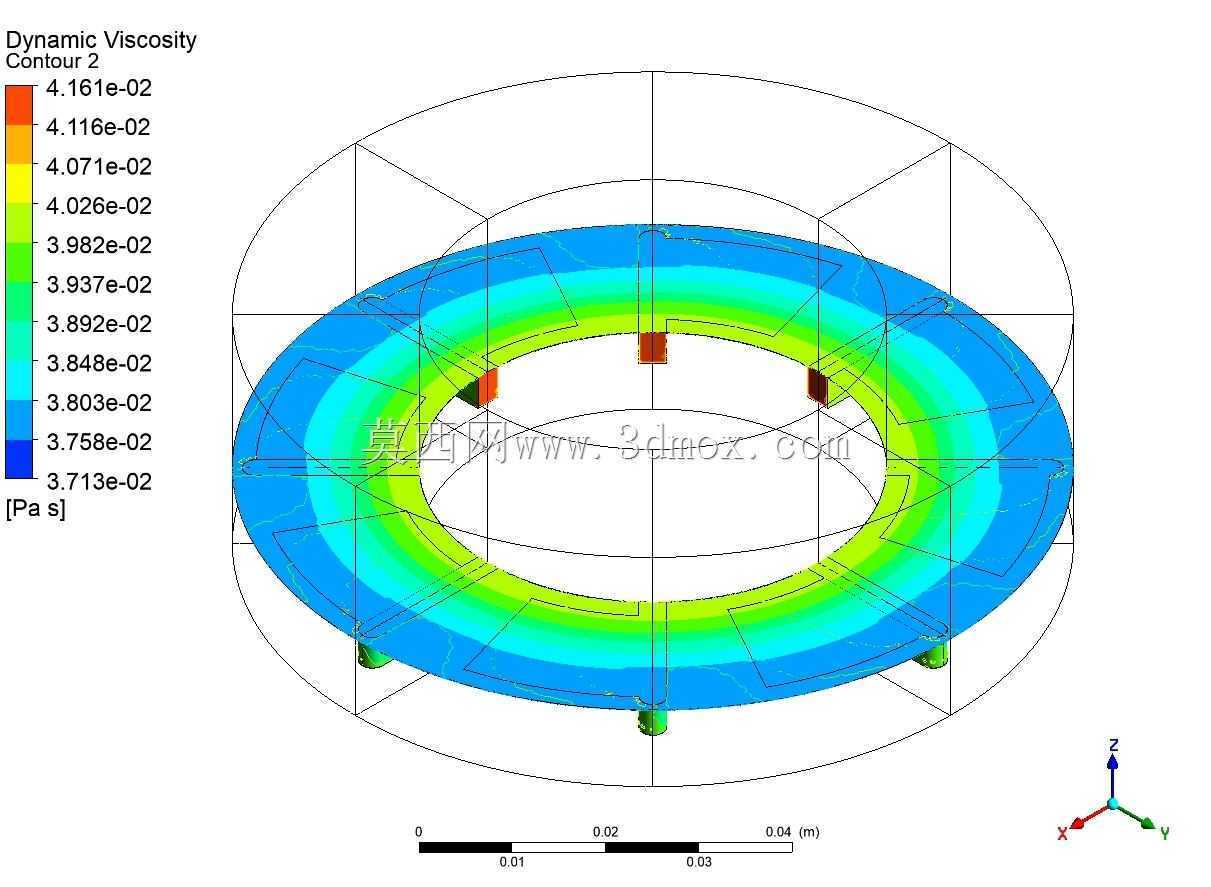

　　该结构的核心是环形布置的多块推力瓦。瓦面沿圆周方向形成有利于油液进入的收敛间隙，转子推力盘旋转时带动润滑油从楔形间隙大口进入、小口挤出，压力沿瓦面逐步建立并在局部区域达到峰值。图中彩色云图反映的就是环形瓦面上流体力的分布状态，高值区集中在每块瓦的偏出口位置，低值区出现在入油侧和瓦间过渡区域，这种分布符合动压润滑的基本承载规律。设计时若瓦面倾角、周向包角或径向宽度不合理，压力峰可能过于靠近瓦边，造成局部油膜变薄、温升增大，严重时会引发瓦面擦伤。

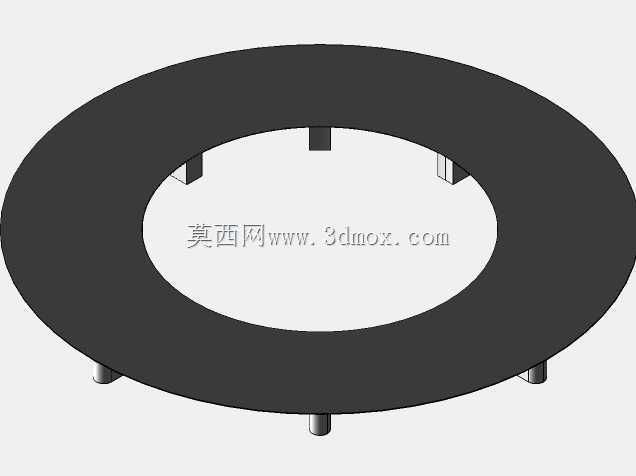

　　从安装边界看，推力瓦组件通常位于推力盘与轴承座之间，外径、内径和总厚度决定其能否嵌入现有轴承腔。环形内孔需要避让主轴或轴套，外圆则与座体定位面保持配合关系；瓦块下方的支承件承担支点、均载或调心作用，其高度公差会直接改变每块瓦的初始间隙。工程建模时应保留瓦块、支承垫、定位销、挡油结构以及相邻推力盘的相对位置，不能只建立单片瓦面。因为油膜建立依赖微小间隙，几何尺度上瓦面轮廓、倒角、台阶和支承点偏移都可能对流场结果产生明显影响。

　　产品功能特性上，这类轴承强调轴向承载能力、油膜稳定性、均载性能和检修便利性。多瓦结构的优势在于每块瓦可根据载荷和速度形成相对独立的压力区，圆周方向承载连续性较好；支承点通常不放在瓦面几何中心，而是偏向出油侧，以便瓦块在运行中形成合适的倾角。若设备存在频繁启停或低速重载工况，还需校核低速阶段油膜是否能够充分建立，并考虑高压顶油、温度测点或回油通道等配套结构。

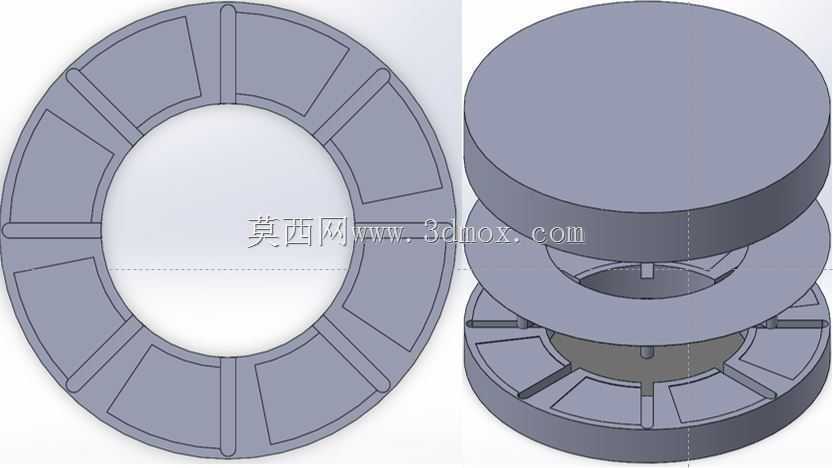

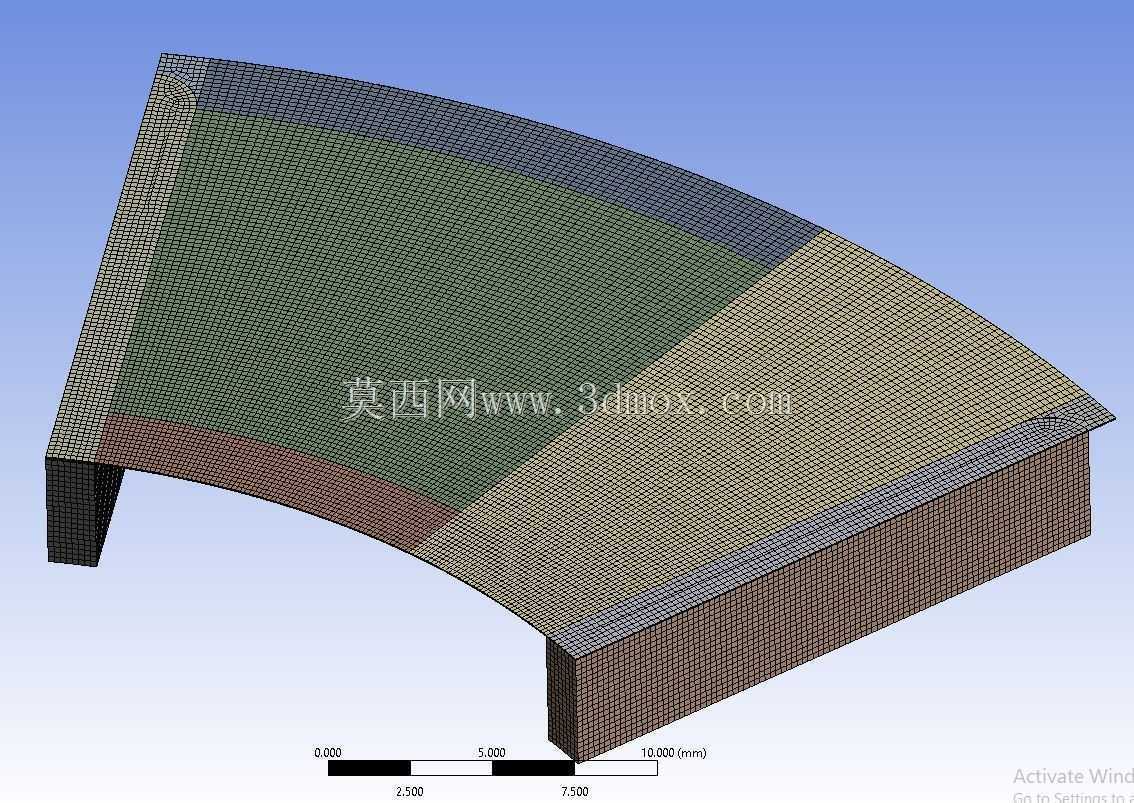

　　建模思路可以从装配关系入手：先确定主轴轴线、推力盘工作面和轴承座基准面，再按环形阵列布置瓦块；随后建立瓦面楔形轮廓、支承接触面和限位结构。瓦块之间应保留油液流通和装配间隙，阵列数量需与设备载荷、转速及轴承外径相匹配。径向尺寸方面，瓦面内径不能过度靠近主轴密封区，外径也要避免与箱体内壁或回油腔发生干涉；轴向尺寸则要控制瓦块厚度、支承高度和推力盘间隙，确保总装后转子轴向窜动量在允许范围内。

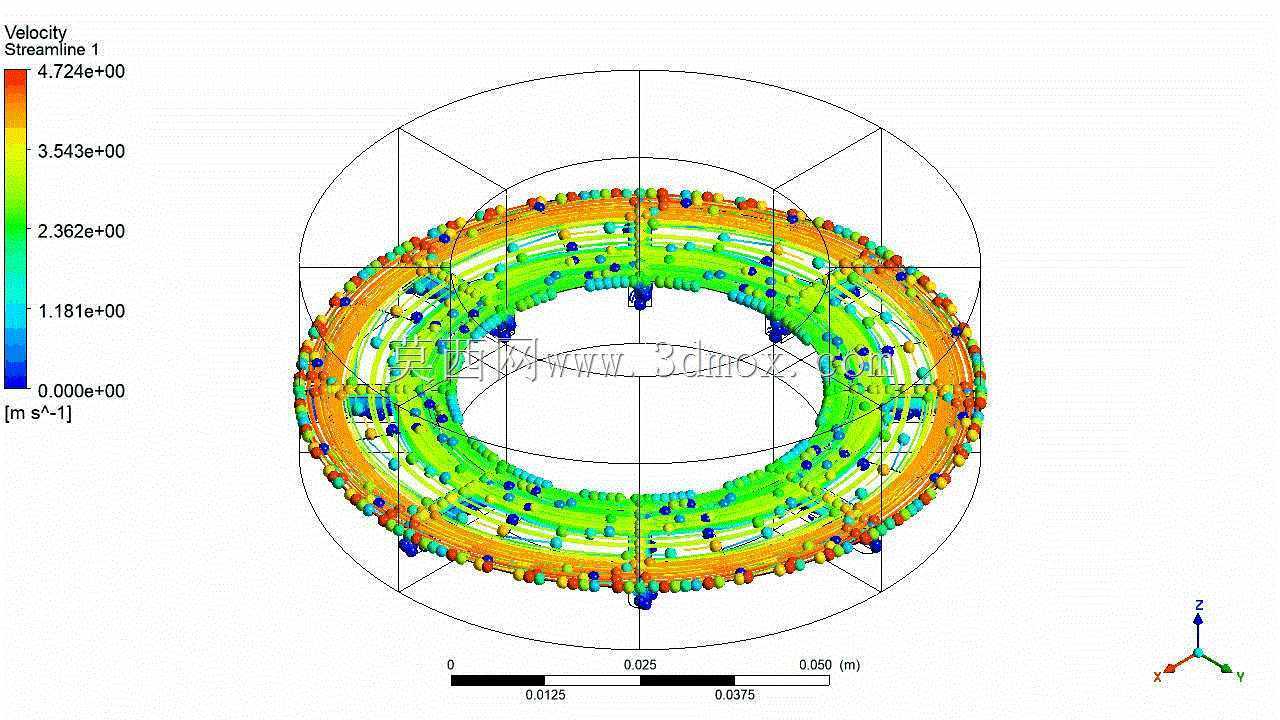

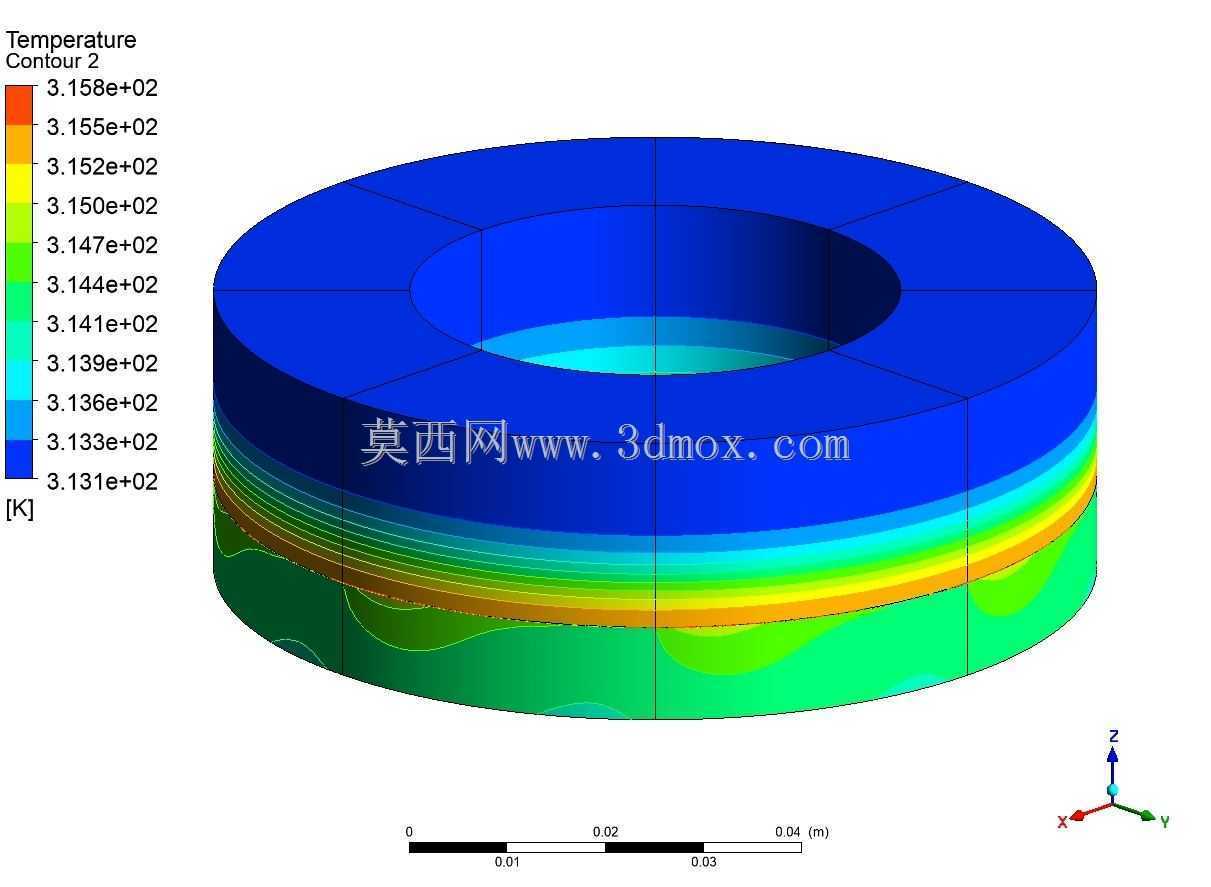

　　在工程应用中，推力瓦轴承并不是孤立零件，它与润滑系统、冷却器、回油槽、测温元件和箱体刚度共同构成轴向支承系统。油液进入轴承后，除了产生承载压力，还会带走摩擦热；若回油不畅，热油在瓦间反复循环，会降低黏度并削弱油膜承载能力。因此结构设计中需要同时考虑进油方向、排油空间和瓦块边缘的导流关系。对于三维设计人员，完整模型应能表达瓦块阵列规律、支承方式、运动间隙和流体域边界，使后续结构校核、润滑分析和装配检修都有明确的几何依据。
