捆绑式运载火箭结构造型设计

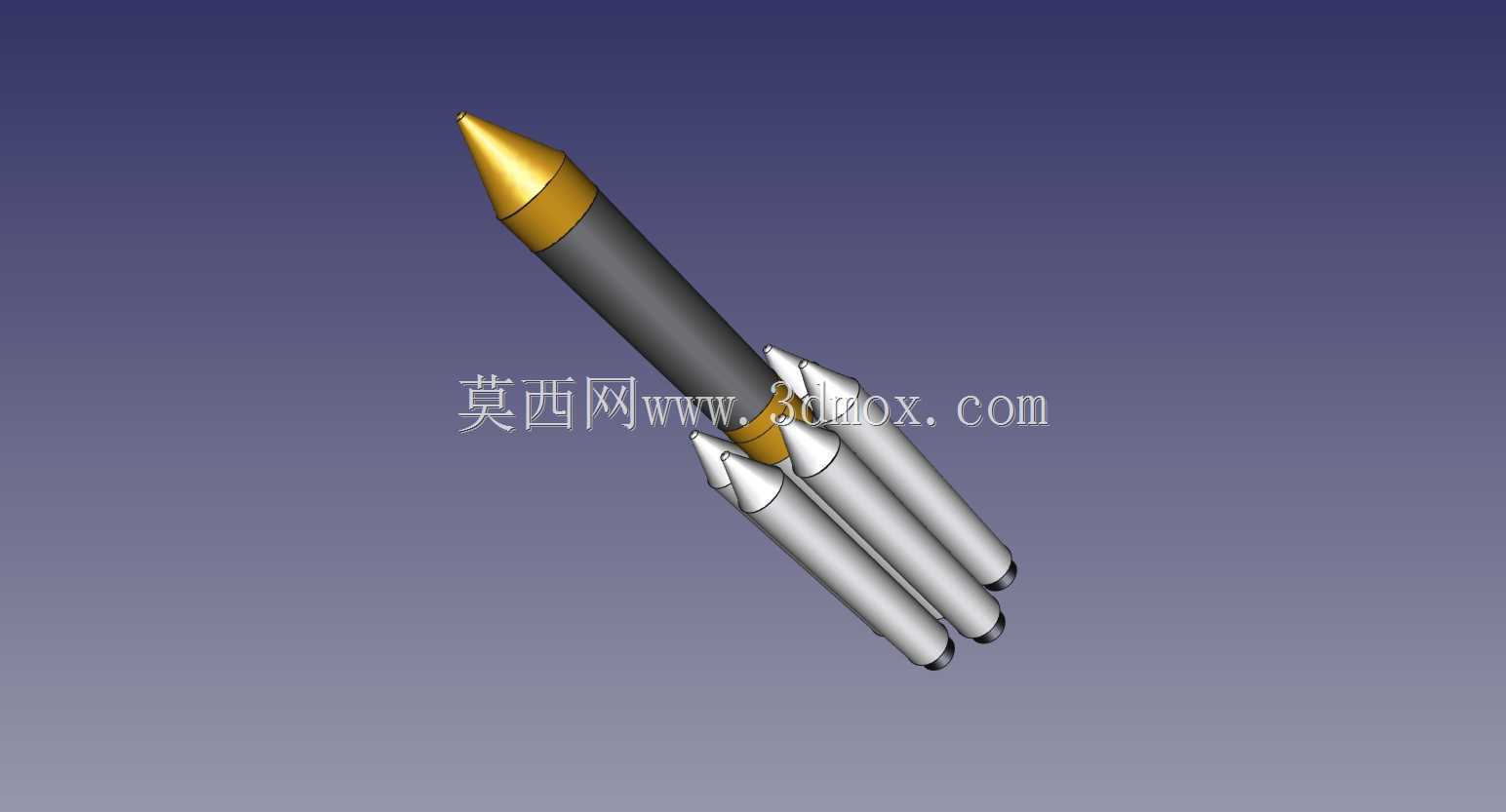

　　这套箭体造型的搭建逻辑，先从芯级主箭的同轴回转特征入手：主箭体采用等直径圆柱段作为储箱与仪器舱的承载主体，头部搭配收敛式锥形整流罩，锥段与圆柱段的衔接处做平滑圆角过渡，既减少跨音速飞行阶段的气动阻力，也避免锥柱交接位置出现应力集中。芯级箭体的尾部预留发动机安装法兰面，法兰端面上均匀布置螺栓孔位，可直接匹配主发动机的喷管连接座，安装时以箭体轴线为定位基准，保证主喷管推力线与箭体纵轴完全重合，从根源上降低推力偏心带来的姿态控制负担。

　　捆绑助推器的布局采用周向均布方案，四枚助推器沿芯级圆柱段的外圆周等角度排布，每枚助推器自身为独立回转体结构：头部为尖锥形整流罩，中段为等直径固体燃料储舱，尾部伸出独立喷管，助推器与芯级之间通过前后两处捆绑连杆实现刚性连接，前连接点位于助推器头部锥段后侧，后连接点靠近助推器尾部喷管前侧，两处连接点的连线与箭体轴线平行，连杆两端分别设置铰接座，既可以传递助推器起飞阶段的额外推力，也能在助推器燃料耗尽后通过爆炸螺栓解锁，沿径向安全分离。

　　从实际工程应用场景来看，这类捆绑构型的运载工具主要用于近地轨道载荷投送、小型卫星组网发射、探空火箭技术验证等场景，芯级主箭承担入轨段的主要飞行动力，捆绑助推器在起飞爬升阶段提供额外推力，大幅提升初始起飞总推力，让整箭可以携带更重的有效载荷，在不增加芯级箭体直径的前提下提升运载能力，规避大直径箭体带来的运输、加工难题。

　　外形尺寸与安装边界方面，整箭装配完成后所有助推器的外轮廓均不超出芯级整流罩的最大径向投影范围，箭体总长度方向上，助推器头部顶点位于芯级整流罩锥段的中部位置，助推器尾部喷管出口端面略短于芯级主喷管的出口端面，避免多股喷流在发射台上方提前交汇产生扰流。地面发射支撑时，可在四枚助推器的尾部设置支撑凸耳，凸耳的安装平面与发射台回转支撑面贴合，整箭的竖直重心落在四个支撑点围成的矩形区域中心，起竖转运过程中不会出现侧倾风险。

　　结构细节处理上，箭体所有外露棱边均做倒圆处理，整流罩的锥面母线直线度控制在合理公差范围内，助推器与芯级之间的连接连杆采用轻量化杆系结构，在保证连接刚度的前提下尽可能减少不必要的增重。箭体各段之间的对接采用端框法兰连接形式，每一段储箱、仪器舱、整流罩的对接端框都预留定位止口，装配时止口先导向贴合再穿入连接紧固件，既保证各段的同轴度，也方便车间分段加工、总装时快速对接。气动层面，尖锥头部的长细比经过匹配，在超音速飞行阶段可以有效降低头部激波阻力，圆柱段的光滑外表面没有多余凸起，所有连接附件都做埋入式处理，避免外置构件产生额外气动阻力。

　　针对结构设计从业者的建模参考价值，这套构型完整呈现了捆绑式航天运载器的典型布局逻辑：主承力芯级、周向助推、两点捆绑连接、喷管推力对齐、发射支撑边界这些核心要素都有清晰的结构表达，在做航天科普展陈模型、发射系统概念方案、运载器原理样机的结构设计时，可以直接参考该布局的尺寸比例与连接方式，根据实际载荷需求调整芯级直径、助推器数量、锥段长细比等参数，快速完成方案阶段的三维构型搭建，省去从零梳理布局关系的重复工作。箭体各回转体特征的建模思路也具备通用性，通过旋转特征生成主体、阵列特征完成助推器周向排布、装配约束对齐连接点位，整个建模流程贴合机械结构设计的常规工作逻辑，没有冗余的复杂曲面特征，后续修改参数时可以快速驱动整体构型更新，适配不同的方案迭代需求。
