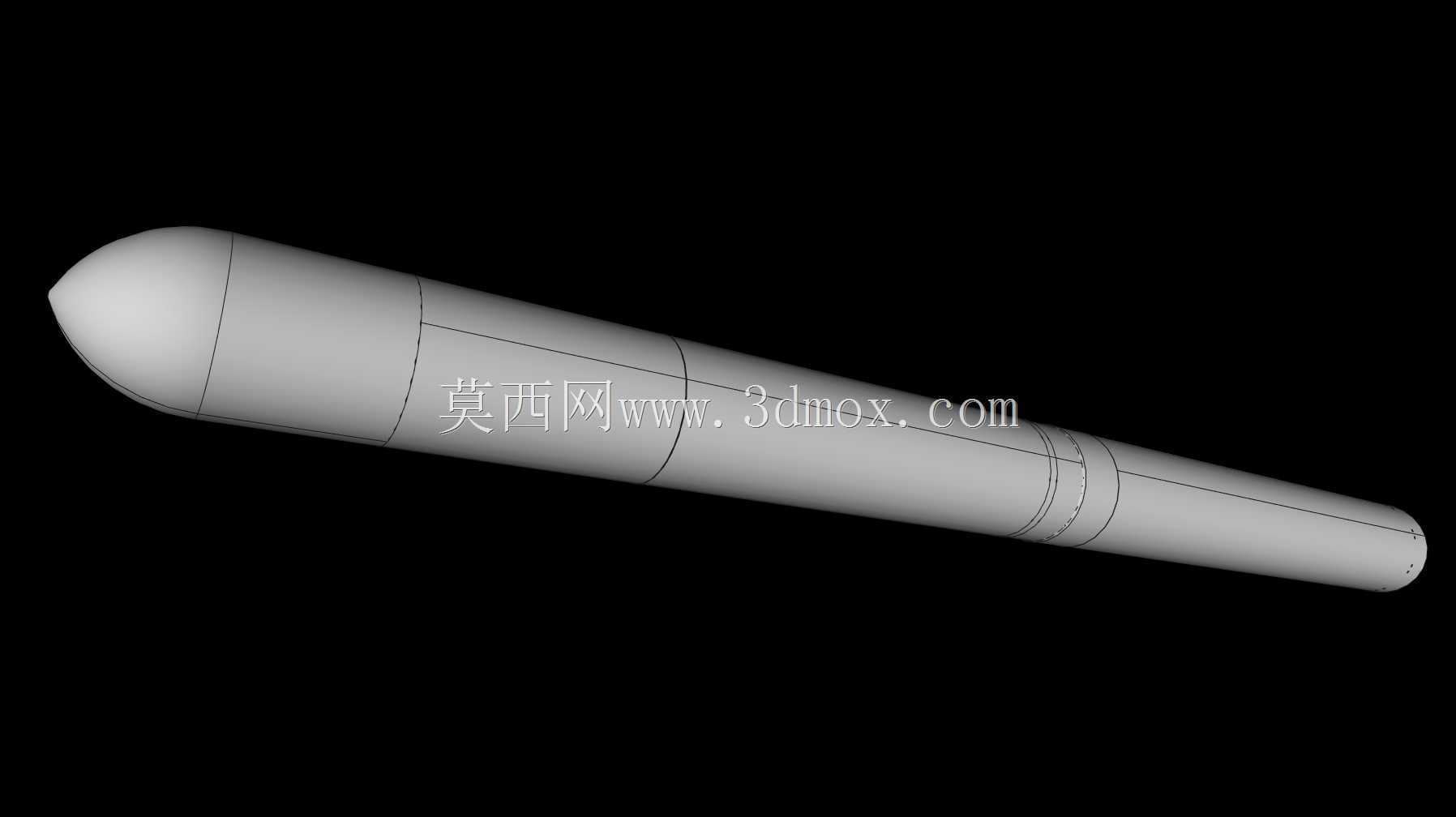

FreeCAD制作的运载火箭箭体结构三维造型

　　在航天装备结构设计的前期方案验证阶段，箭体的三维造型搭建是所有气动仿真、结构强度校核、舱段对接干涉检查的基础载体，这类箭体结构的建模逻辑完全区别于常规地面工业设备，需要同时兼顾气动外形的流线连续性、内部舱段的安装预留空间、各级段连接的同轴度公差要求。从实际工程应用场景来看，这类箭体三维模型可用于高校航天专业的课程设计演示、民营航天企业初期方案的快速构型迭代、科普类航天展品的结构打样参考，不需要直接对接生产级的加工出图，但对曲面光顺度、分段结构的逻辑合理性有明确要求。

　　从产品功能特性来看，该箭体造型覆盖了运载火箭从弹头整流罩到尾段的完整主体结构，头部采用冯卡门曲线构型的钝头整流罩设计，能够在跨音速飞行阶段有效降低激波阻力，整流罩与箭体主体的对接位置预留了台阶式的连接止口，对应实际产品中整流罩的分离解锁机构安装空间；箭体主体采用等直径圆柱段加尾段收敛过渡的构型，等直径段的长度占比符合单级运载火箭的常规布局，能够容纳推进剂贮箱、制导系统舱段、动力系统连接支架的安装空间，尾段的收敛锥面设计匹配发动机喷管的安装边界，避免喷管工作时的热流冲刷箭体尾部结构。

　　在设计思路的落地层面，建模过程优先保证了箭体整体的回转体特征一致性，所有外轮廓曲面均基于回转特征生成，避免了多曲面拼接带来的曲率不连续问题，每一段舱段的分界位置都设置了环形的连接框特征，对应实际箭体生产中的铆接/焊接连接框结构，这些环形凸起的宽度、突出高度都参考了常规小型运载火箭的结构比例，不会出现外形失真的问题。建模时没有添加过多细碎的外部附件，比如管路、电缆罩、姿控喷管这类细节，保留了主体结构的完整性，方便后续使用者根据自身需求在基础构型上做二次开发，不管是添加级间段结构、调整长径比参数，还是替换头部整流罩的构型，都可以在现有模型基础上快速修改，不需要从零开始搭建基础曲面。

　　关于外形尺寸与安装边界的考量，该模型按照常规小型探空火箭的比例搭建，整体长径比控制在12:1的合理区间，整流罩部分的长度占总长度的1/6，符合亚轨道探空火箭的整流罩尺寸比例，不会出现头重脚轻或者整流罩过长导致的结构刚度不足问题；箭体圆柱段的直径统一，所有分段的对接面都保持严格同轴，在装配环境下不会出现对接错位的干涉问题，尾段收敛的锥角控制在15度以内，既保证了尾部结构的收缩过渡平滑，也给尾部的稳定翼安装预留了足够的平面安装位置，如果需要添加尾翼结构，直接在尾段锥面选取对应位置做拉伸特征即可，不需要额外调整曲面的曲率。

　　不同于生产级的箭体模型需要考虑壁厚、材料属性、加工公差等细节，这类方案阶段的基础造型更看重构型的准确性和可编辑性，每一个特征都保留了完整的建模历史，参数化的特征树可以支持快速调整整体尺寸，比如需要将箭体直径放大20%，只需要修改回转草图的直径参数，所有关联的连接框、过渡锥面都会自动更新，不需要逐个特征重做。在实际的方案讨论过程中，这类轻量化的模型可以快速导入到仿真软件中做初步的气动阻力计算，也可以导出为通用格式用于3D打印制作缩比验证模型，用来做风洞试验的前期摸底，或者作为展陈模型的加工母模，不需要额外做几何修复。

　　很多入门级的航天爱好者建模时容易忽略箭体分段的结构逻辑，把整个箭体做成一个单一的回转实体，这样后续要拆分舱段、添加内部结构的时候就会面临特征无法编辑的问题，这个模型在搭建时就按照实际箭体的舱段划分做了实体分割，整流罩、仪器舱、推进剂舱、尾段各自为独立的实体，既可以组合成完整的箭体外观，也可以单独拆分出来做每个舱段的内部结构设计，对接面的位置都做了共面处理，拆分后不会出现面的缺失或者重叠，大幅降低了后续深化设计的工作量。对于刚接触航天结构设计的从业者来说，这类基础构型模型也可以作为建模练习的参考，理解回转类航天飞行器的建模逻辑，掌握曲面光顺处理、分段结构设计、安装边界预留的基本方法，避免在实际项目中出现构型不符合工程常识的问题。
