跨音速风洞可重构试验舱段结构

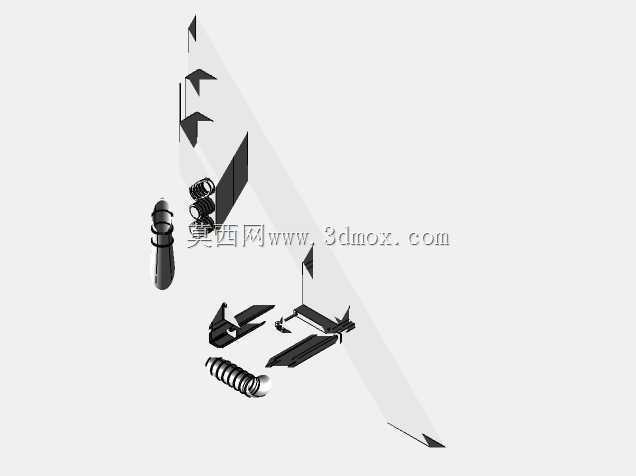

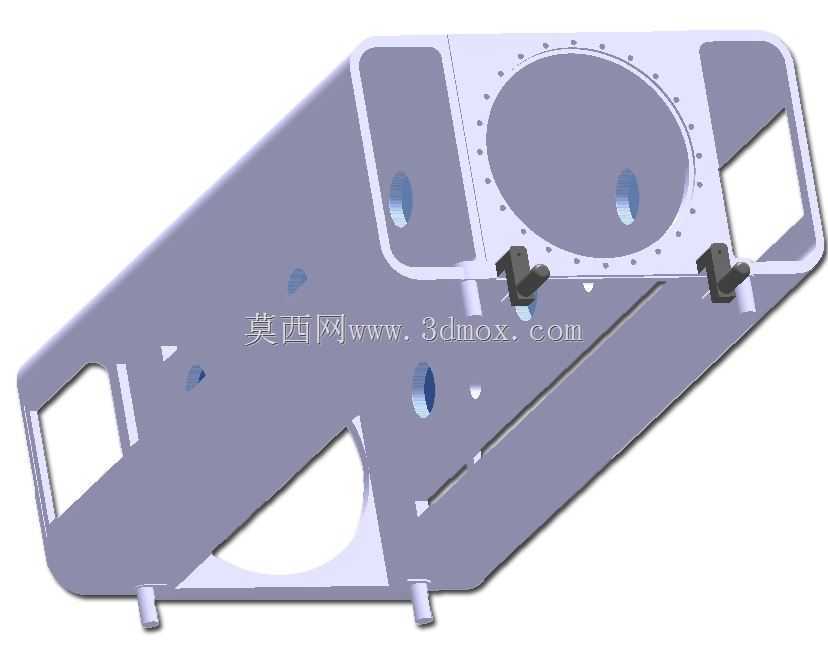

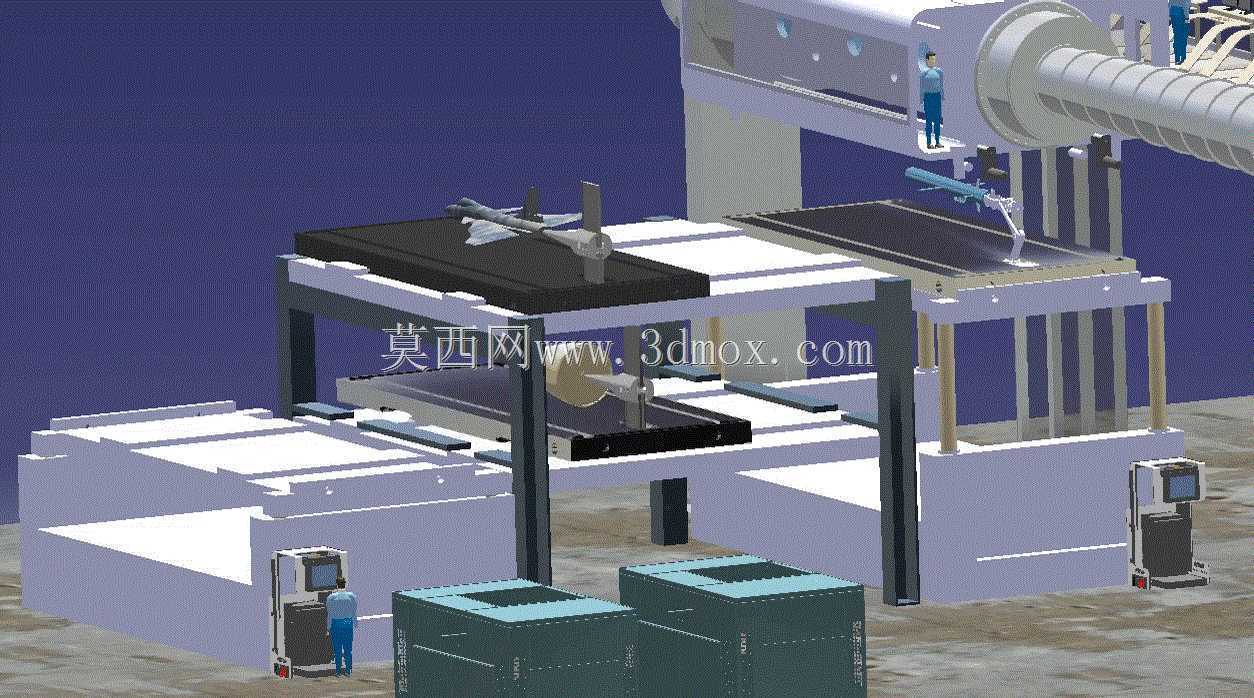

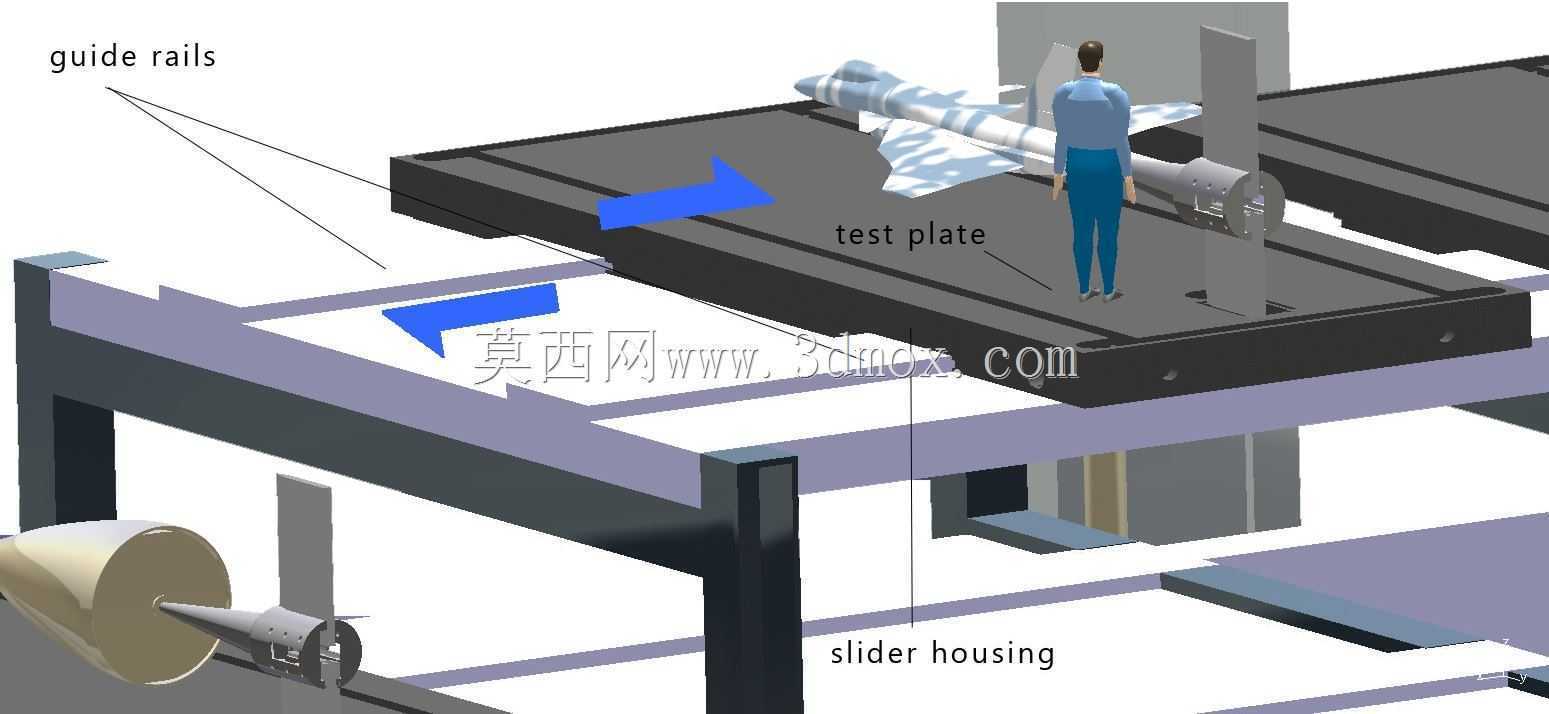

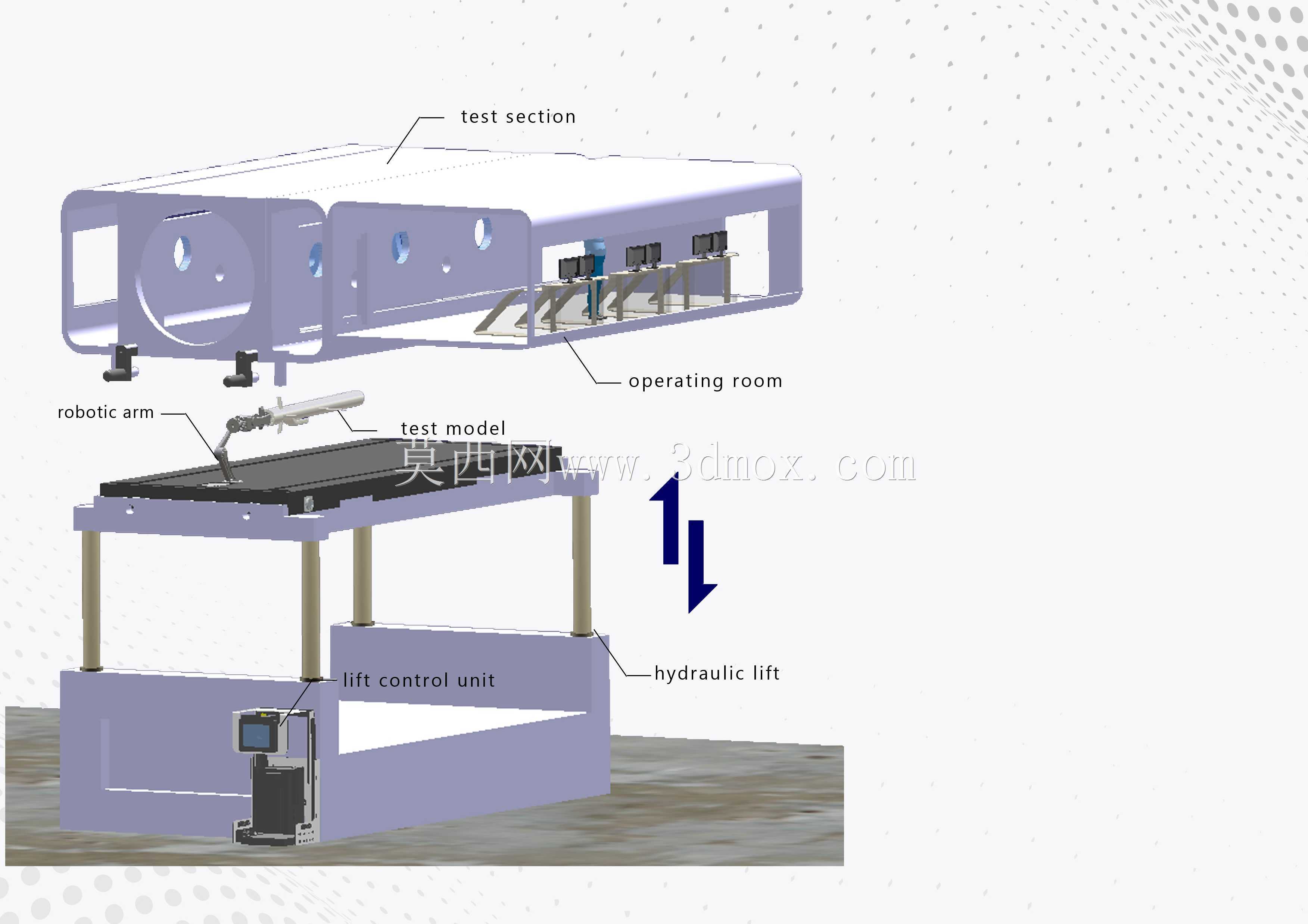

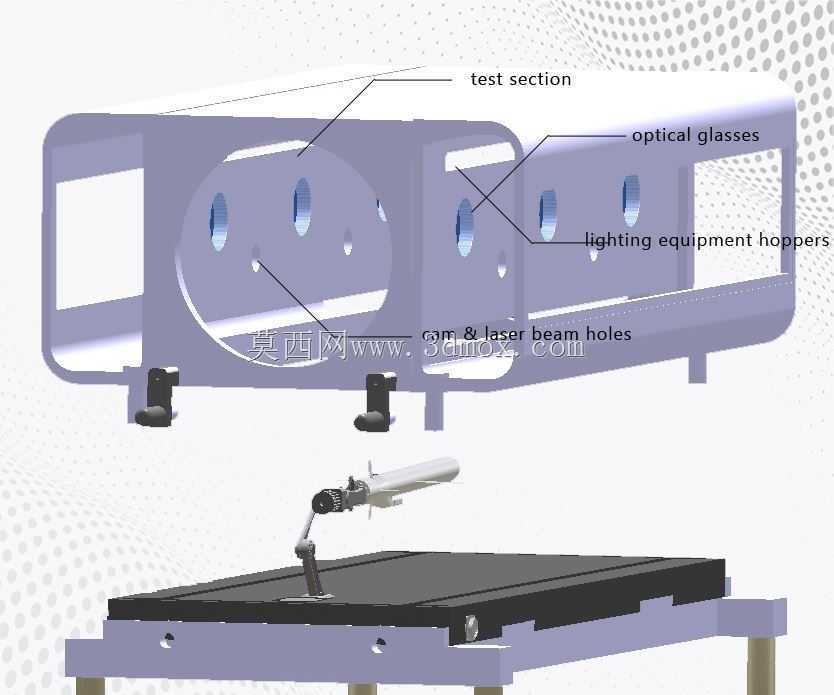

　　该结构面向跨音速气动试验场景，核心解决风洞固定试验段适配性差、多项目换装周期长的痛点，在航空航天飞行器部件气动特性测试、高速载具外形验证、流体力学科研试验等场景中使用。常规风洞试验段为固定构型，更换测试对象时需整体拆解舱体、重新布设测控线路，单次换装往往占用大量试验档期，设施利用率受换装流程限制明显。这套可配置试验段在设计阶段将地板承载模块与舱体主承力框架完全解耦，舱体主体为带大开侧窗的箱型焊接承力结构，侧壁预留多组标准化安装螺孔阵列与快接法兰接口，不同尺寸、不同测试需求的试验单元可直接通过接口阵列固定在地板安装位，无需对舱体主结构进行二次打孔、焊接改造，测试团队仅需更换适配夹具与被测单元，即可快速完成不同试验项目的切换，大幅压缩非试验等待时长。

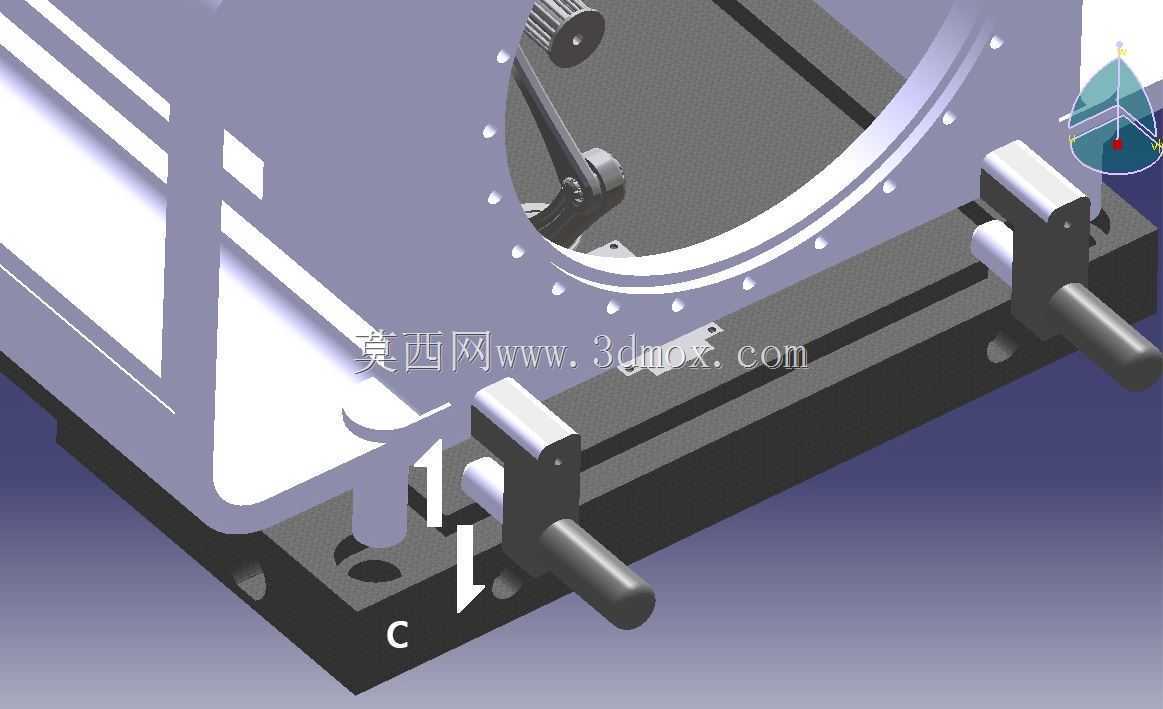

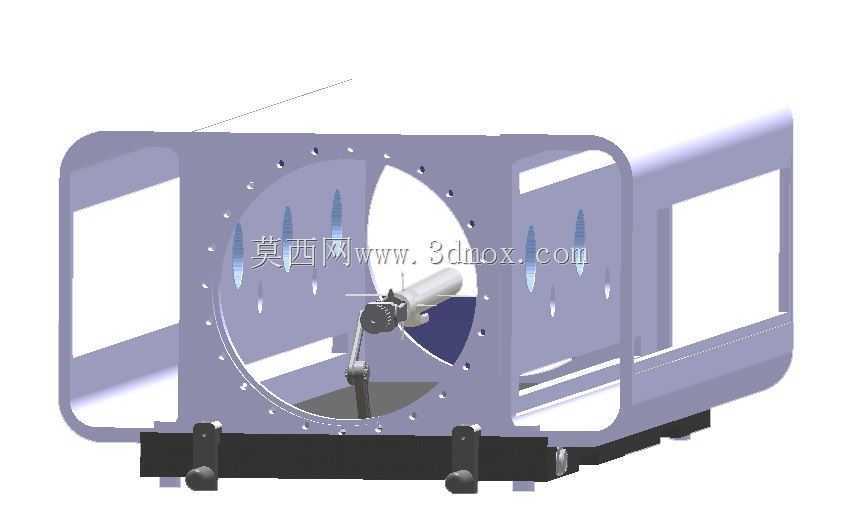

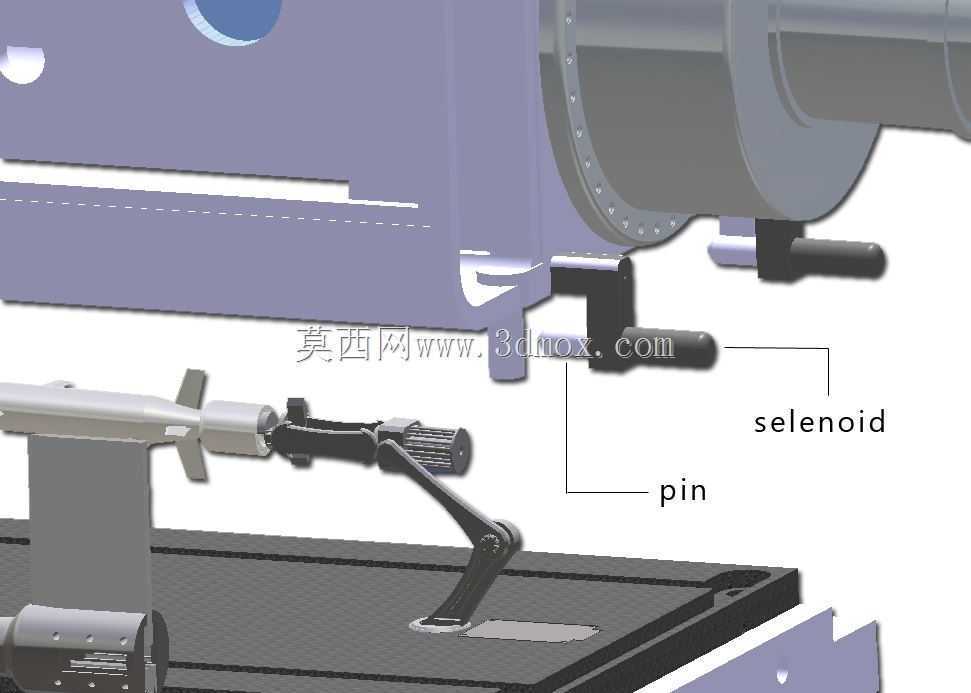

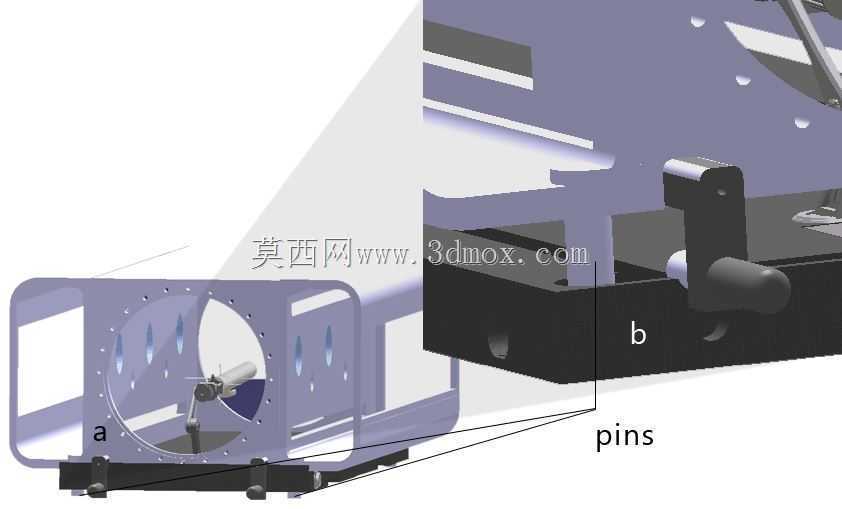

　　从安装边界来看，舱体主框架采用厚钢板拼焊成型，轮廓为适配风洞洞体截面的矩形过渡构型，两端预留与风洞上下游洞体对接的环形密封法兰，法兰面加工有密封槽与定位销孔，安装时通过定位销与洞体预设基准对齐，螺栓紧固后可保证舱段与洞体的同轴度，避免阶差干扰流场品质。舱体侧壁开设大面积光学观察窗，窗座采用整体铣削加工，预留玻璃压装槽与密封胶条安装位，可适配纹影观测、高速摄影等非接触测试设备的拍摄需求，观察窗周边做加厚凸台处理，承受跨音速工况下的舱内外压差载荷时变形量控制在光学测试允许范围内。

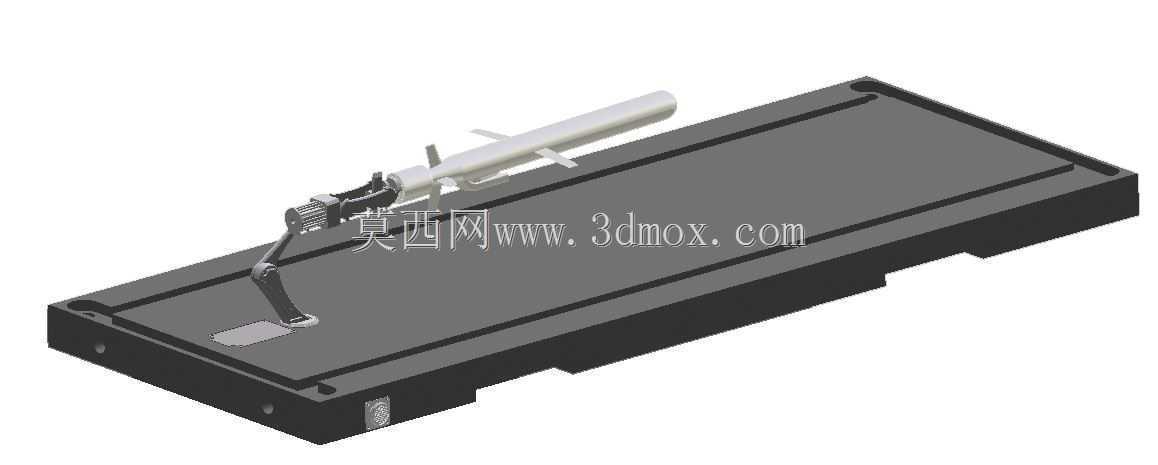

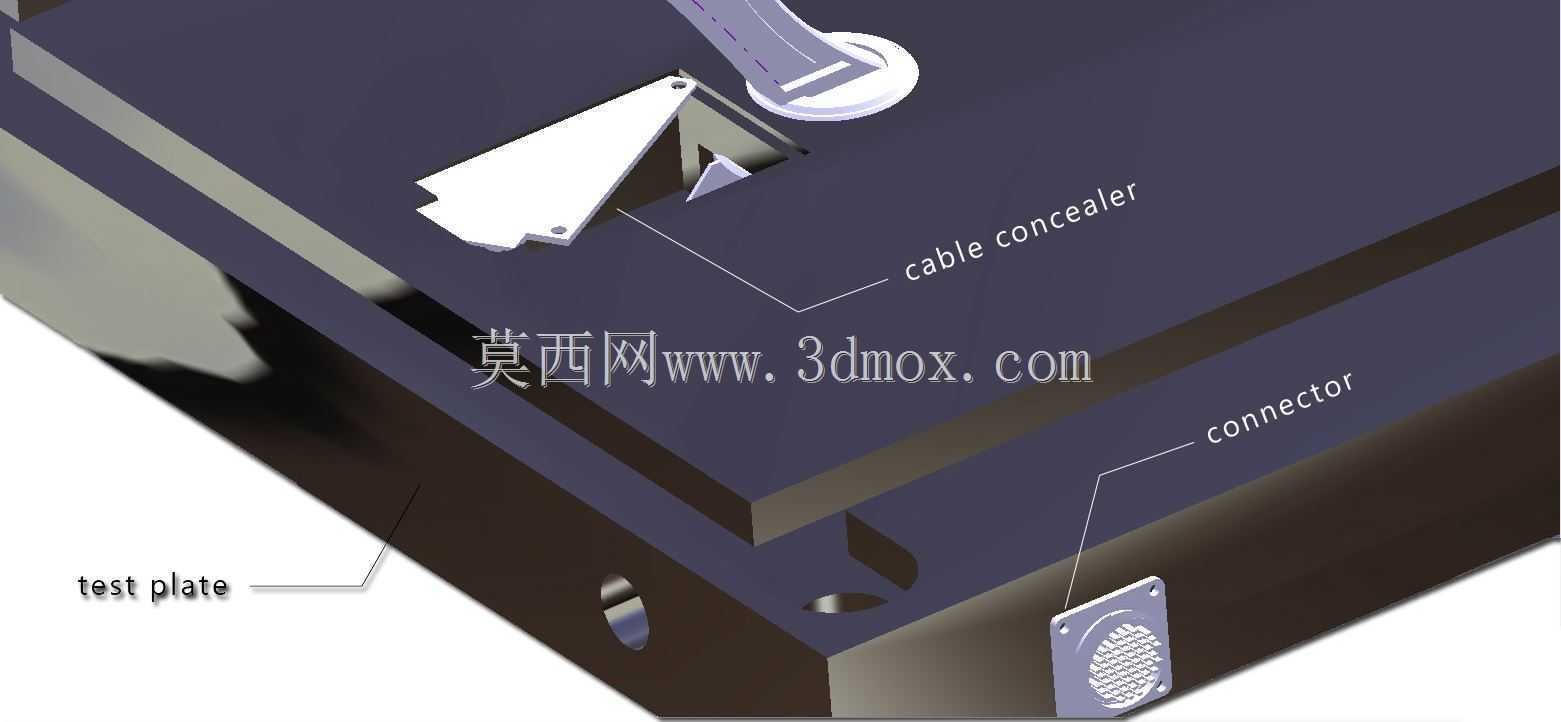

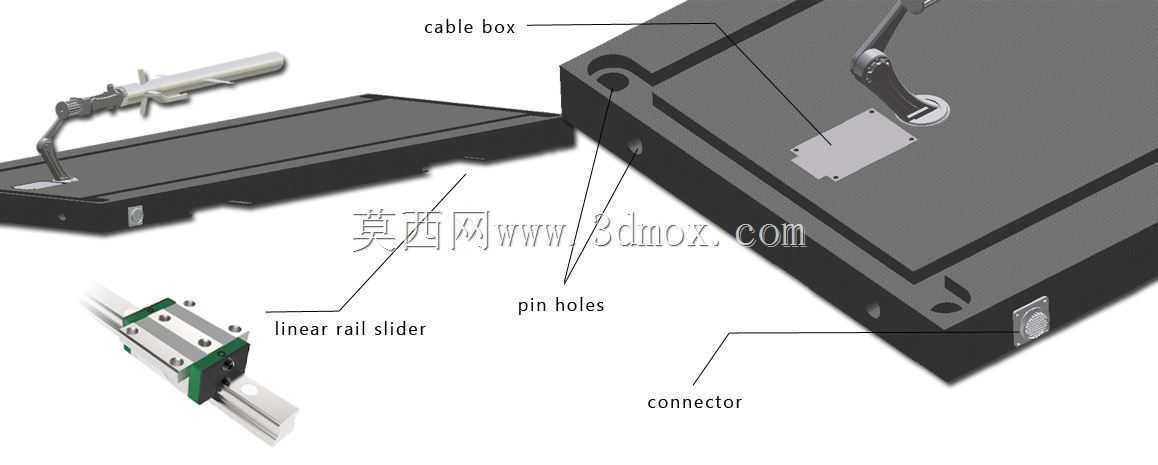

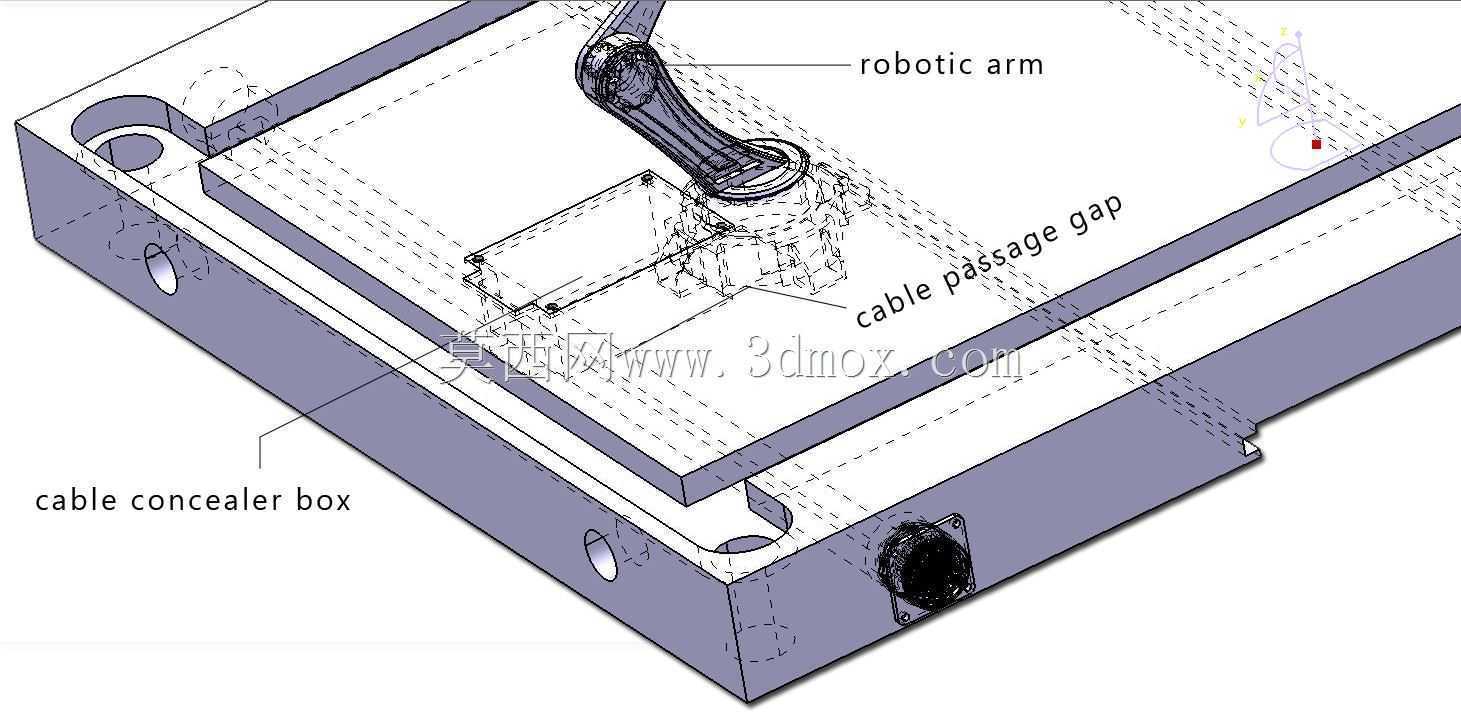

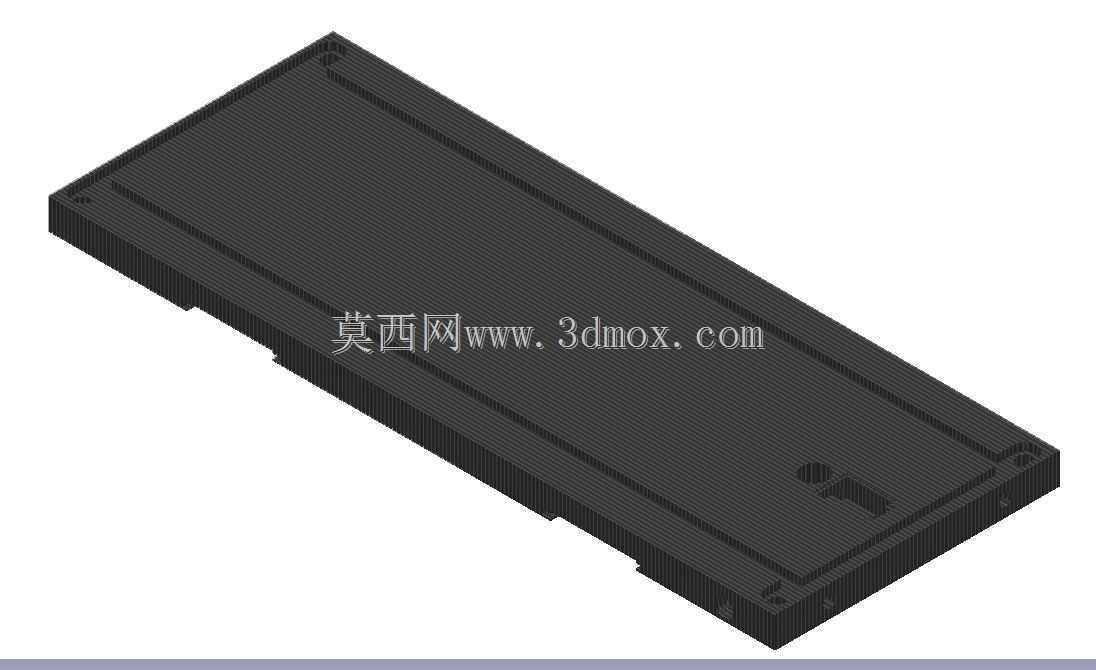

　　地板模块为独立可拆卸结构，与舱体主框架通过沉头螺栓组连接，地板表面按网格阵列布置T型槽与螺纹孔，既可以直接安装被测模型支架，也可以固定六分力天平、测压耙等测试设备。地板与舱体侧壁之间预留有贯通式布线间隙，动力电缆、传感器信号线缆、测控通讯线路可从该间隙直接穿入舱外控制室，无需在舱内明线布设，既避免线缆突出于流场内部产生额外扰流，干扰测试段流场均匀性，也能防止高速气流带动线缆振动引发测量信号噪声，保证测力、测压数据的稳定性。布线间隙在地板安装完成后通过柔性密封条做填缝处理，表面与地板、侧壁齐平，不会在流道内产生突兀凸起。

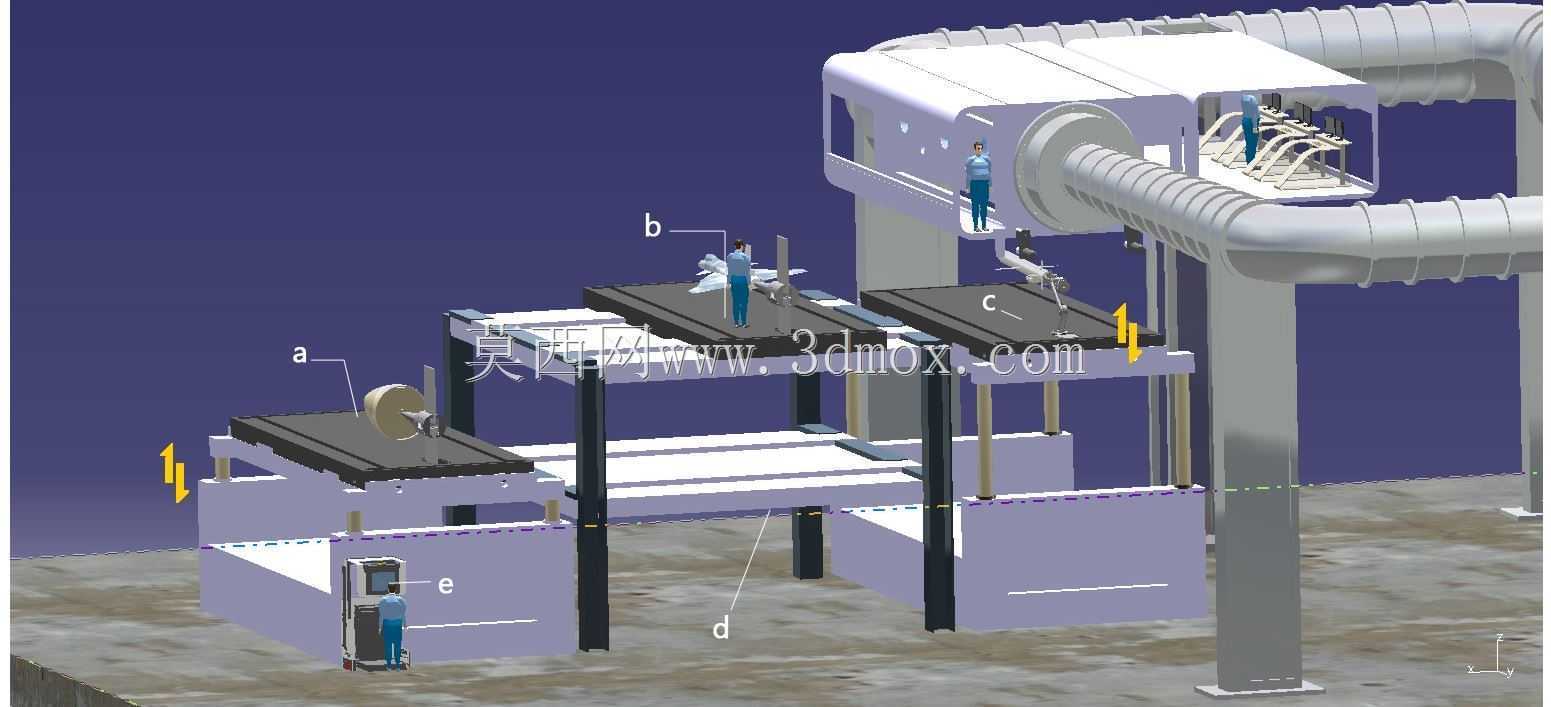

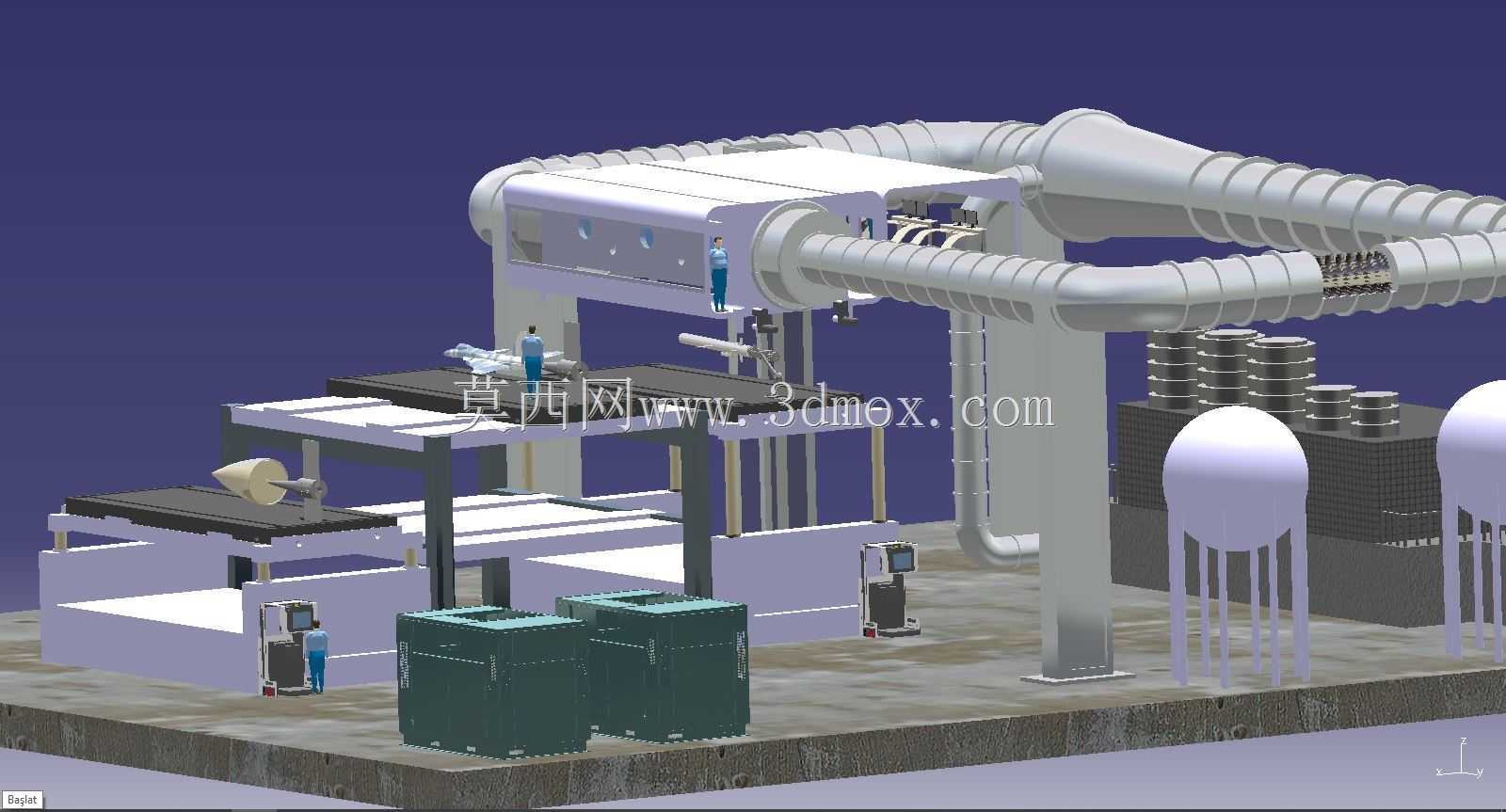

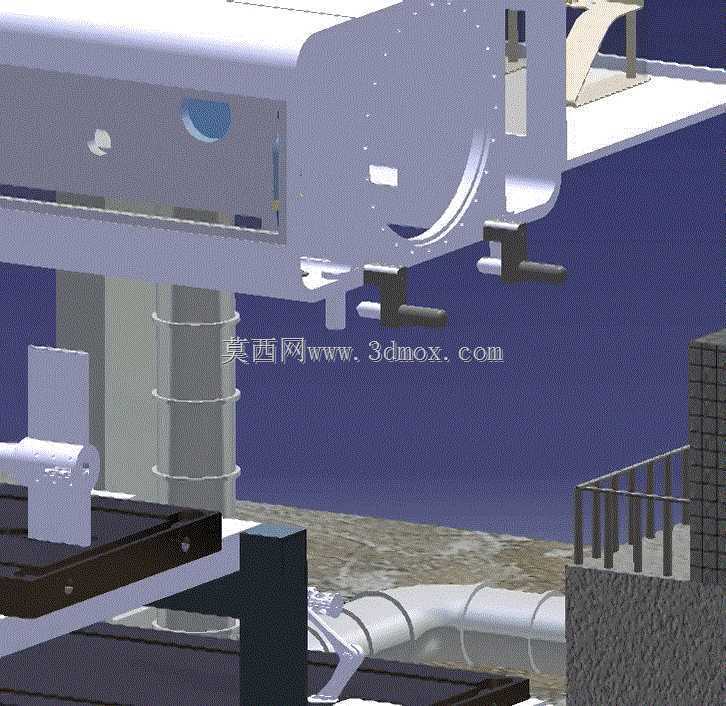

　　舱体下部设置多组立式支撑立柱，立柱底部与试验场地基预埋钢板通过地脚螺栓固定，立柱高度可通过调整垫片组微调，保证舱段整体水平度，支撑位置避开洞体振动传递路径，可降低外部振动对测试精度的影响。舱体外部预留有测控设备安装支架、照明灯具固定位，配套的走管走线槽沿舱体外壁布置，整体布局整洁。设计过程中所有零部件的装配关系均做了干涉校验，可开启的舱门、快换压板等活动部件的开合行程均预留足够操作空间，测试人员在舱内安装调试被测模型时无结构干涉。整套结构兼顾了风洞试验的流场品质要求、多项目快速换装的使用需求以及测控线路布设的实操便利性，结构刚性、密封性能、接口通用性均匹配跨音速风洞的长期试验使用要求。
