电力变压器反向轴承支撑座结构设计

项目分类:变压器/电感器 发布时间:2024-08-27 ID:769054
  • 电力变压器反向轴承支撑座结构设计

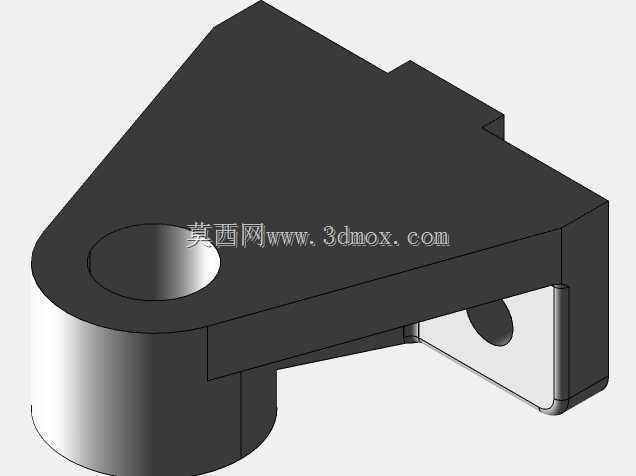

  该支撑构件主要服务于电力变压器内部转轴类部件的反向承载场景,在变压器调压机构、传动连杆以及配套旋转轴系的布置中,这类支座承担着轴端限位、径向载荷分担以及安装基准定位的作用。不同于常规正向轴承座的开放式承托结构,该反向支架采用跨接式的实体构型,主体上部为带大直径同轴通孔的厚壁圆柱筒段,孔内壁可嵌入配套滑动轴承或滚动轴承外圈,为转轴提供回转支撑;上部承载板向侧方延伸出异形轮廓,既避让变压器内部相邻的绕组固定件、绝缘隔板与油路通道,又通过加宽的实体板面分散轴承工作时传递的径向与少量轴向载荷。

  从现场安装边界来看,支架下部一侧伸出带通孔的折弯耳板,该耳板可通过紧固件固定在变压器油箱内部的预装安装基面上,耳板开孔位置与主体轴承孔形成确定的中心距公差,建模过程中已将安装孔的边距、耳板折弯圆角以及装配时螺栓的操作空间预留到位,避免现场装配时扳手与相邻绝缘构件发生干涉。主体圆柱筒的下端面为加工基准面,与安装基面贴合后可保证轴承孔轴线与变压器传动转轴的同轴度要求,厚壁筒段的高度尺寸经过匹配,既保证轴承外圈的轴向压装长度足够,防止转轴运行中出现轴承窜动,又不会过度占用油箱内部的有限布线空间。

  设计思路上优先考虑变压器长期运行的工况特性:变压器内部充注绝缘油,构件长期处于热油浸泡环境,同时传动机构动作频次低但要求长期无卡滞,因此支架整体采用等壁厚过渡的实体结构,所有转角位置均设置铸造或机加工圆角,减少应力集中点,避免变压器运行过程中因振动、油温循环变化产生结构微裂纹。上部异形板的轮廓并非随意造型,其斜边走向完全顺着内部油路的流通方向,不会阻挡绝缘油的对流散热路径,板体上未开设多余减重孔,既保证整体刚性,也避免孔洞内积存油泥影响后期维护。

  在功能特性层面,该支架同时具备轴承定位与侧向限位双重作用:主体大孔约束轴承的径向位移,侧方伸出的立板结构可对配套传动拐臂的行程末端形成机械限位,防止转轴过转损坏调压触头;耳板上的侧向小孔可穿入定位销,在支架首次安装时完成周向防转定位,后续设备检修拆解复装时无需重新调校轴承孔的位置度。建模时各配合面的公差逻辑清晰:轴承孔采用基孔制配合区间,安装底面与耳板结合面预留机加工余量,非配合的外轮廓面保留毛坯成型余量,结构上没有薄弱的悬臂段,所有载荷传递路径均从轴承孔经由厚壁筒、上部承载板最终分散到下部两个安装固定点,力流走向连续顺畅。

  实际选型适配时,可依据变压器传动转轴的轴径调整主体轴承孔的内径,对应改变圆柱筒的外径与壁厚,耳板的安装孔距可根据油箱内部预装支架的点位坐标做适配性修改,异形上板的外轮廓可根据不同型号变压器内部的构件排布做局部裁切,只要保证轴承孔周围的实体壁厚不低于强度要求、安装固定点的支撑跨距满足刚性标准即可。该类支架区别于通用标准轴承座的地方在于完全贴合变压器内部的紧凑空间,没有多余外凸结构,既满足回转支撑的机械性能,也适配电力设备内部绝缘、油路、安装的多重约束。
