NACA4415低速翼型曲面气动构件

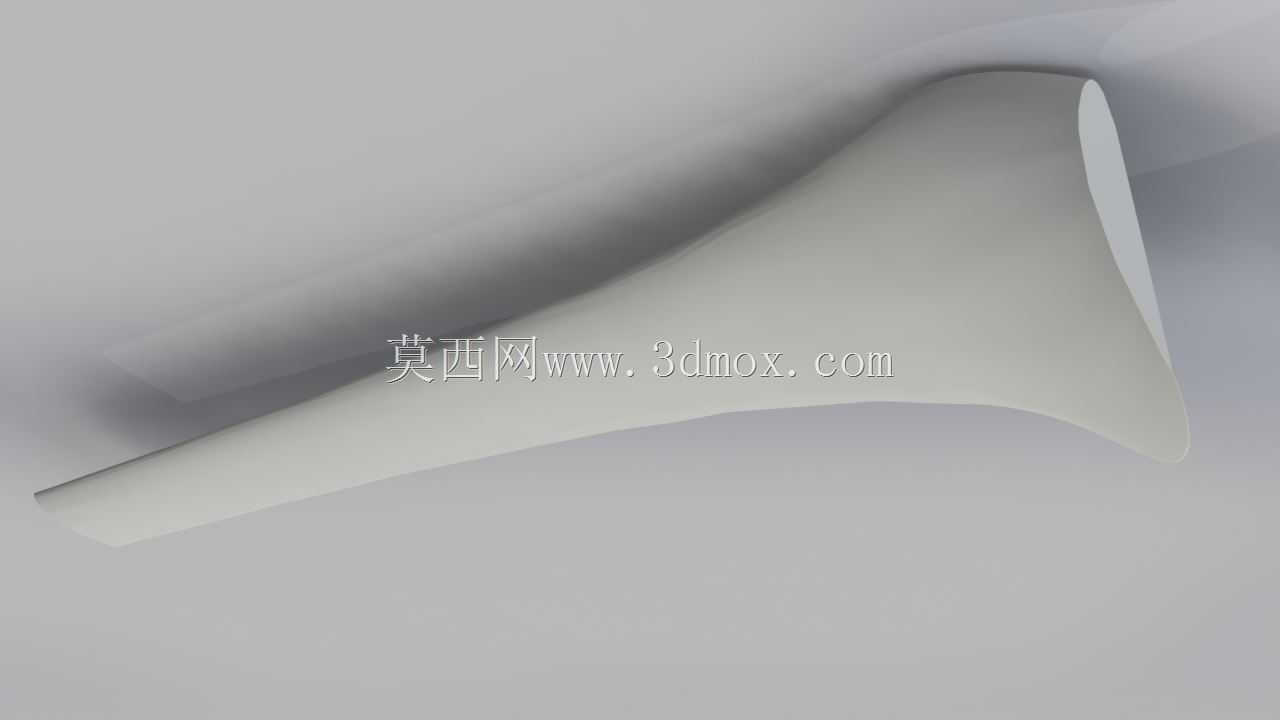

　　这个构件围绕NACA4415翼型展开，曲面从圆钝前缘向后逐渐收束，上表面具有较明显的拱起，下表面相对平缓，尾缘形成薄而连续的收口。整体形态不是单纯追求外观顺滑，而是把低速流动条件下的升阻特性、结构容纳空间和制造可实现性放在同一条曲面上考虑。对于从事固定翼无人机、轻型飞机、滑翔机或风洞试验件设计的人员来说，翼型并不是孤立的几何线条，它需要与翼展方向的扭转、后掠、上反、翼尖处理以及内部梁肋布置共同工作。

　　在实际应用中，NACA四位数字翼型常被用于低速航空场景。4415的第一位数字表示相对弯度约为4%，第二位数字给出最大弯度位置，后两位数字表示相对厚度约为15%。这样的厚度水平使机翼内部有条件布置主梁、翼肋、燃油空间、操纵索系或小型无人机的电调、线缆与伺服机构。较厚的翼根区域可以承担弯曲和扭转载荷，向翼尖方向若按设计需要逐步减薄，则能够降低翼尖阻力并改善失速表现。模型中展示的光滑实体曲面，适合作为外形校核基础，也便于后续切分翼肋、确定蒙皮分块和布置前后梁。

　　从气动角度看，前缘半径决定了气流在较大迎角下绕流的宽容度。圆钝前缘能够延缓局部气流突然分离，使低速起飞、着陆和爬升阶段的操纵更稳定；上表面弯度较大，有利于在较低速度下产生足够升力；下表面曲率较弱，压力分布相对容易控制。尾缘处需要保持几何清晰，因为尾缘厚度、平直度和装配偏角都会影响压力恢复及阻力增量。工程建模时不能只关注视觉上的流线感，还要检查曲率连续性、截面弦向位置以及上下表面在尾缘处的收敛关系，避免后续导入分析环境时出现局部褶皱或法向混乱。

　　设计思路上，这类翼型构件通常先由标准坐标点生成截面曲线，再沿翼展方向放样形成外蒙皮。若用于真实飞行器，翼根需要与机身或中央翼盒过渡，翼尖可能配合小翼、整流锥或端板；若用于教学和风洞，则两端往往需要保留与支架、天平或转台连接的安装边界。曲面下方应预留主翼梁通过区域，前缘可考虑防冰装置、着陆灯或复合材料铺层的工艺余量，后缘则需衔接副翼、襟翼等活动翼面。活动面缝隙、铰链轴线和蒙皮阶差都会改变局部流场，因此在三维结构中应提前给出间隙与运动包络。

　　外形尺寸的工程意义主要体现在弦长、展长、最大厚度位置和安装角。弦向坐标决定了梁、肋和操纵面的相对位置；最大厚度附近通常适合布置主承力结构，因为该处截面高度较大，能提高抗弯刚度；前缘至主梁之间可形成抗扭盒段，后缘区域则多用于襟副翼悬挂。安装边界不能只看翼型本身，还要考虑机身侧面整流、翼根螺栓间距、维护开口以及管路线缆穿越。若将该曲面用于缩比样机，需同时核对雷诺数、表面粗糙度和模型缩尺对气动结果的影响；若用于复合材料制造，则应关注蒙皮脱模方向、分型线和芯材拼接。

　　在结构细节层面，翼面表面应避免突兀折角，曲率变化应服务于压力分布，而不是随意塑形。翼肋间距需要结合蒙皮厚度、局部气动载荷和屈曲稳定性确定；主梁缘条与腹板的位置应避开过度贴近薄尾缘，以免连接工艺困难。对于小型无人机，翼内空间还可能容纳电池、天线或舵机，这就要求在气动外形冻结前检查元件与蒙皮之间的最小间隙，并预留装配手孔或检修口。对于载人或大型飞行器，翼盒还要考虑疲劳、损伤容限和雷击防护等更复杂的要求。

　　该翼型曲面的价值在于把抽象的气动坐标转化为可观察、可剖切、可继续工程化的三维形体。设计人员可以沿弦向截取剖面，检查厚度分布与弯度位置；也可以沿展向设置扭转，使翼根与翼尖在不同迎角下先后失速，提高副翼操纵安全性。制造人员则可依据曲面生成蒙皮展开、模具型面和检验样板。通过这种方式，翼型不再只是论文或坐标表中的数据，而成为连接气动设计、结构布置、工艺制造和飞行性能的具体构件。
