ULA火箭轻量化拓扑优化支撑支架

　　这款支撑类结构件面向航天运载火箭的舱内设备挂载、箭体附件固定场景开发，核心作用是在发射段强振动、过载冲击工况下，为安装在支架上的机载组件提供稳定刚性支撑，同时严格控制自身结构重量，避免多余死重增加运载载荷负担。

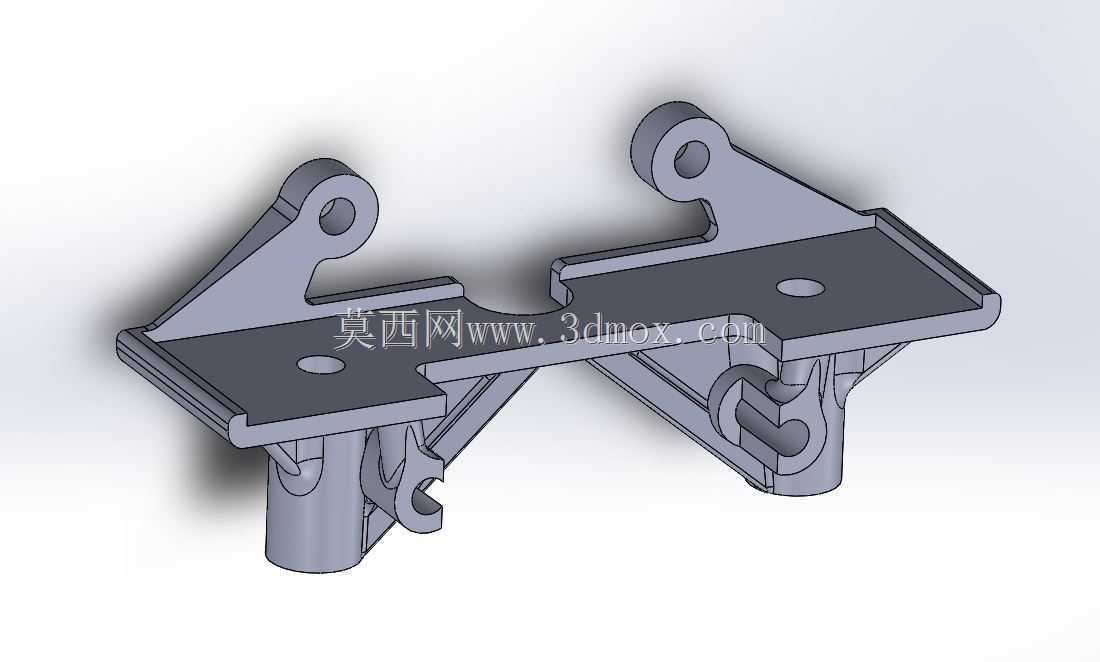

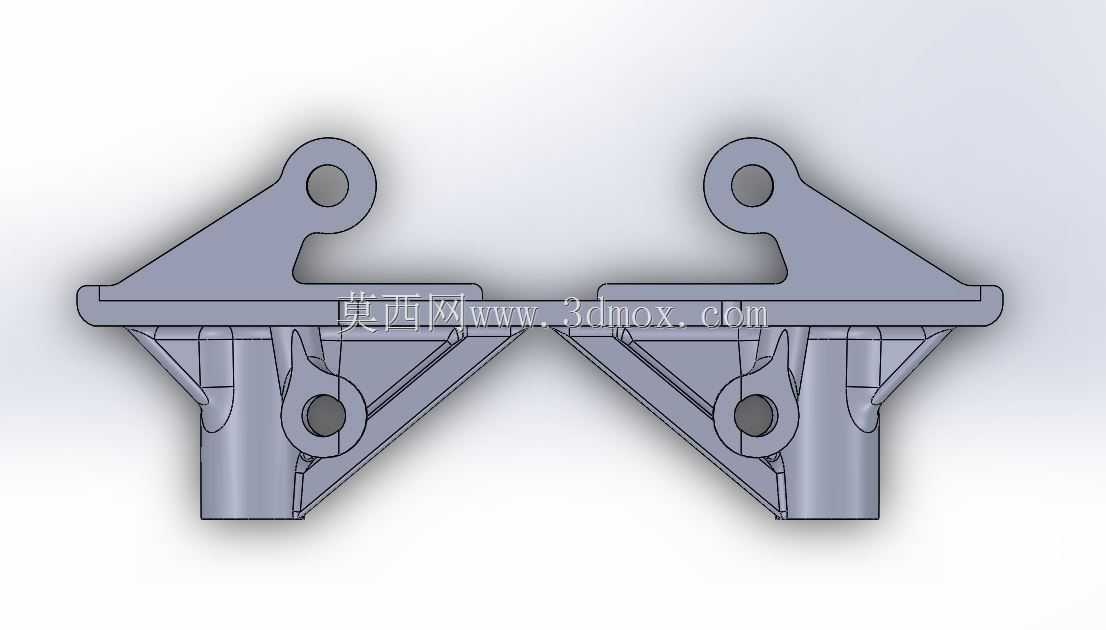

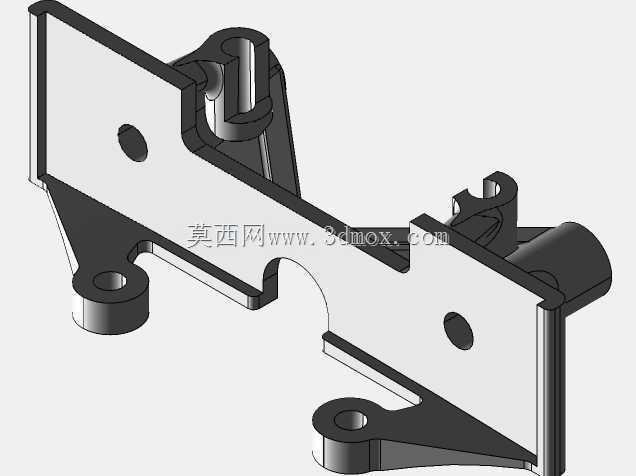

　　从实际装机边界来看，支架整体采用双侧对称布局，顶部设置两块水平安装平台，平台面上预留标准设备安装通孔，可直接匹配原有配套螺栓的穿孔深度，不需要对原有连接螺栓进行截短或者更换，现场装配时可以直接沿用成熟的紧固件规格，降低装机适配的改动量。支架两端向上延伸的铰接耳板上加工有同轴铰接孔，用于和箭体侧的固定支座形成销接定位，下部两个圆柱定位柱可插入箭体预装的定位孔内完成初定位，中间的卡扣式锁合结构可在安装到位后卡入配套卡槽，辅助约束支架沿轴向的窜动，减少装配时的辅助工装需求。

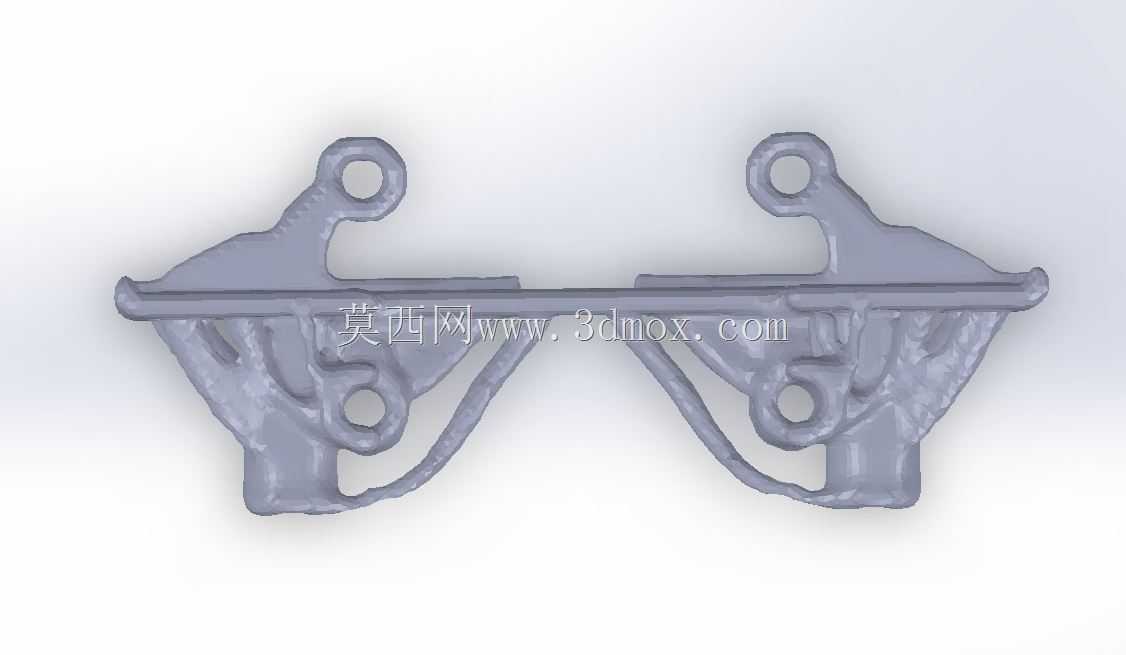

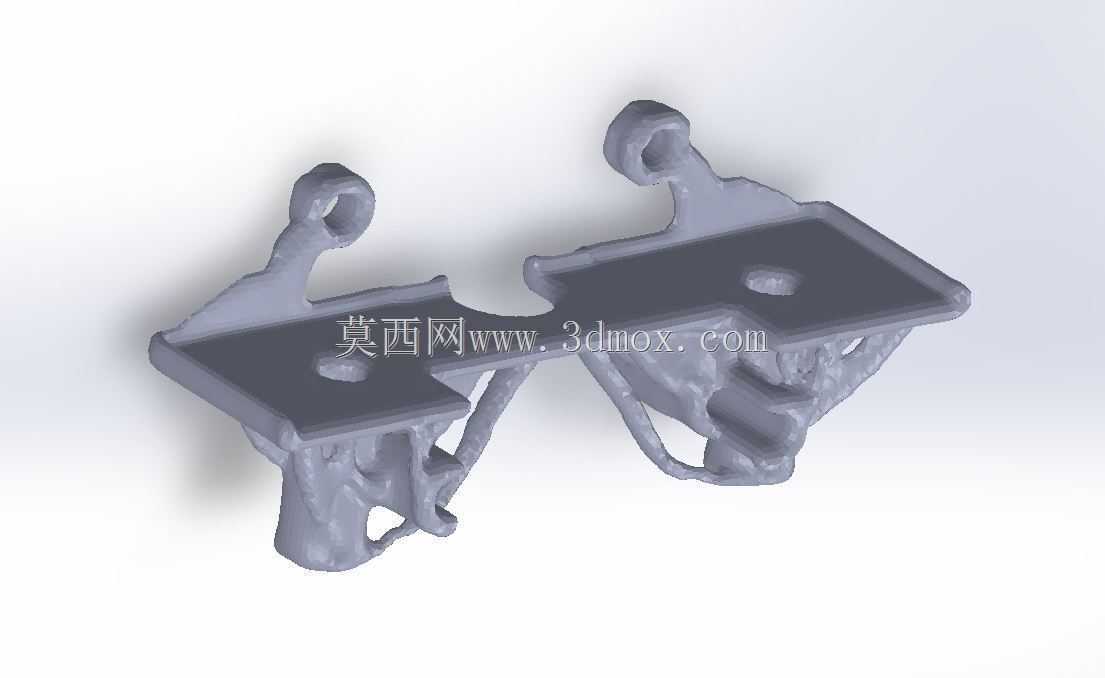

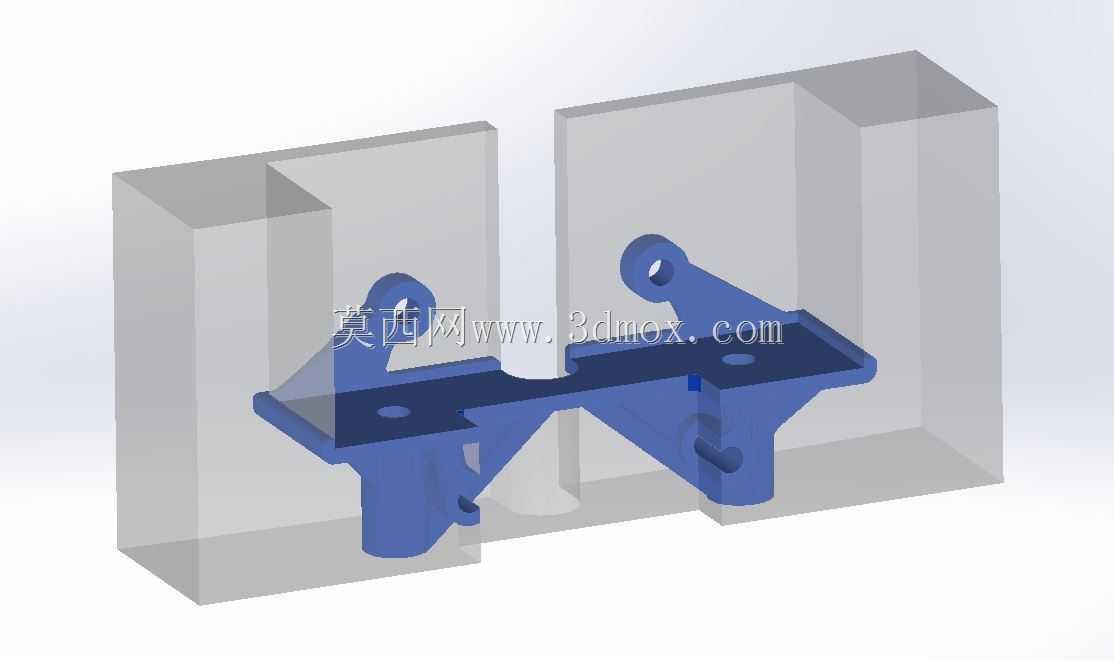

　　结构优化阶段引入拓扑优化思路开展迭代，首先以原始实体支架的安装点位、载荷输入为边界条件，剔除不受力的冗余材料区域，最终保留的传力路径完全沿着载荷传递方向布置：从顶部设备安装面的载荷，通过斜向加强筋直接传导至下部定位柱与两端铰接耳，没有多余的弯折传力段，避免应力在拐角处集中。优化过程中特意完整保留了顶部两块支撑平台的基准平面，没有在平台区域做镂空减材，保证设备安装面的平面度与接触面积，防止设备安装后出现局部贴合不实、受力点悬空的问题。

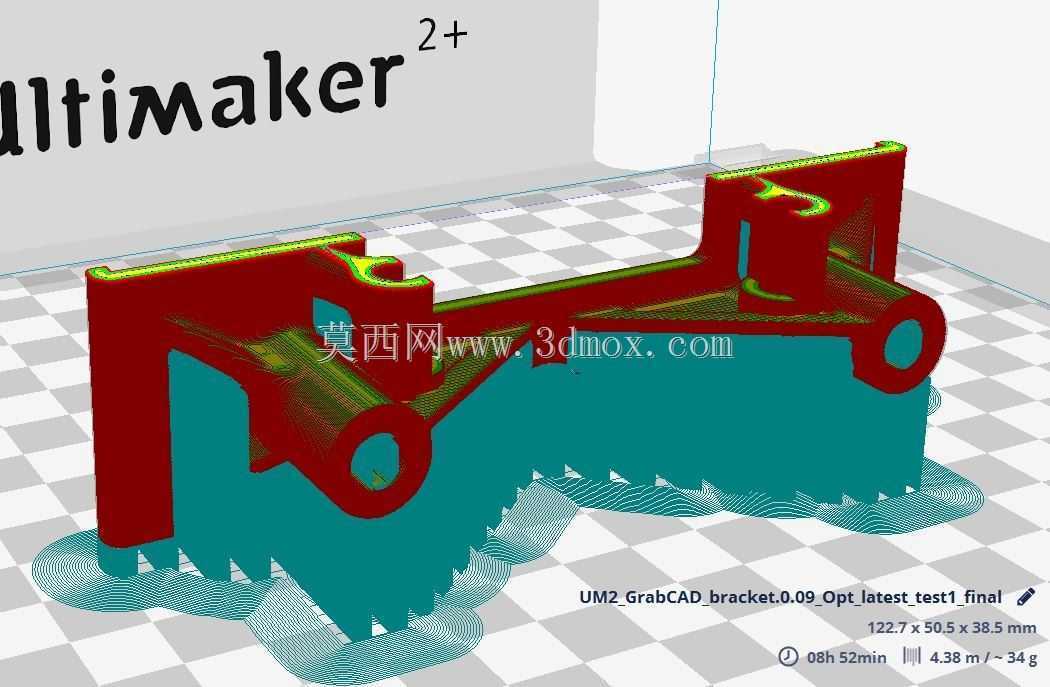

　　针对增材制造的工艺特性做了定向适配，打印方向选择沿支架背面沿Y轴堆叠成型，该摆放方向下所有悬伸结构的角度都处于自支撑区间，不需要额外添加大量内部支撑，既减少了打印后去除支撑的后处理工作量，也避免支撑去除后在配合面留下打磨痕迹影响装配精度。成型后所有结构壁厚控制在合理下限以上，既保证薄壁区域在铺粉、烧结过程中不会出现翘曲变形，也满足发射工况下的抗冲击冗余要求。

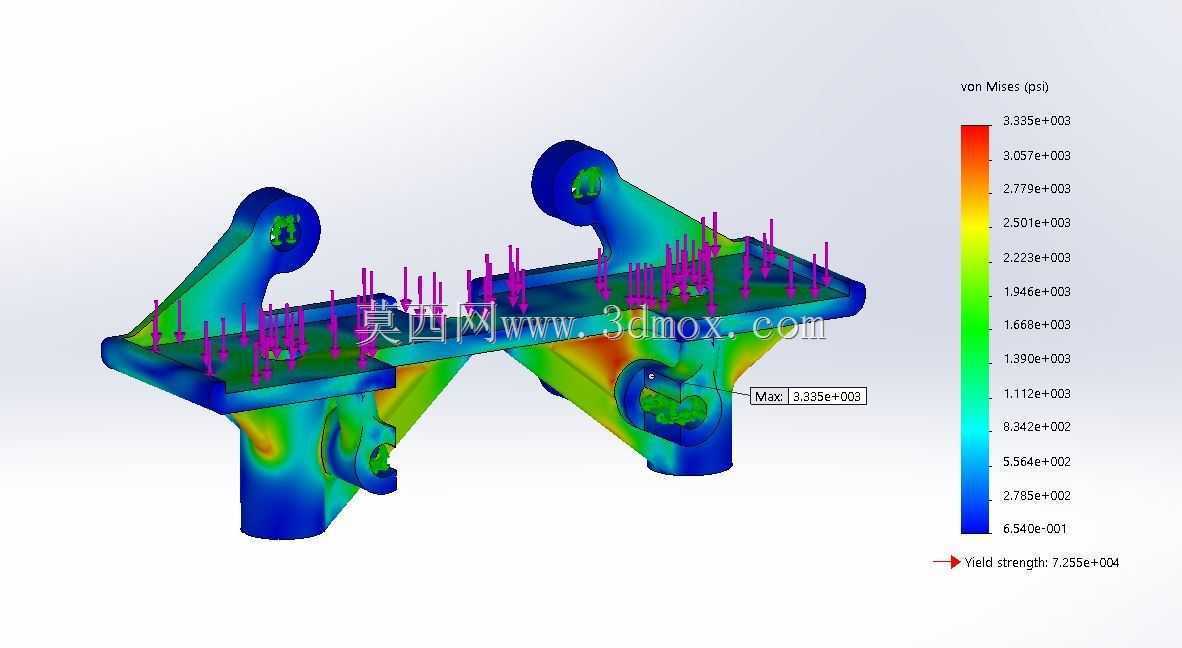

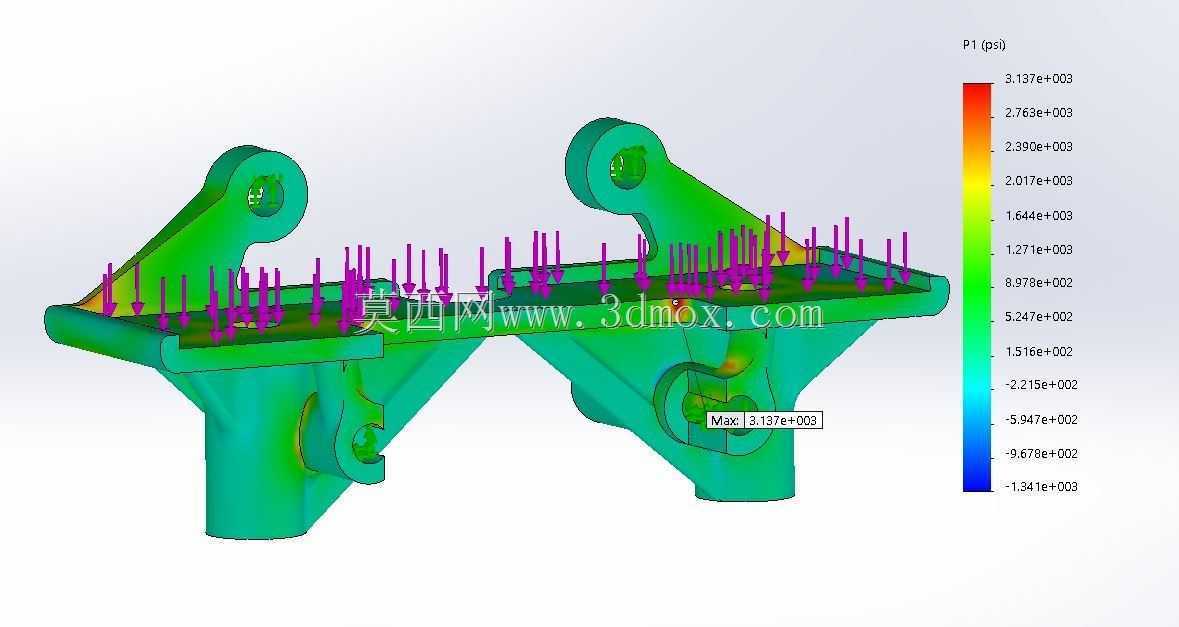

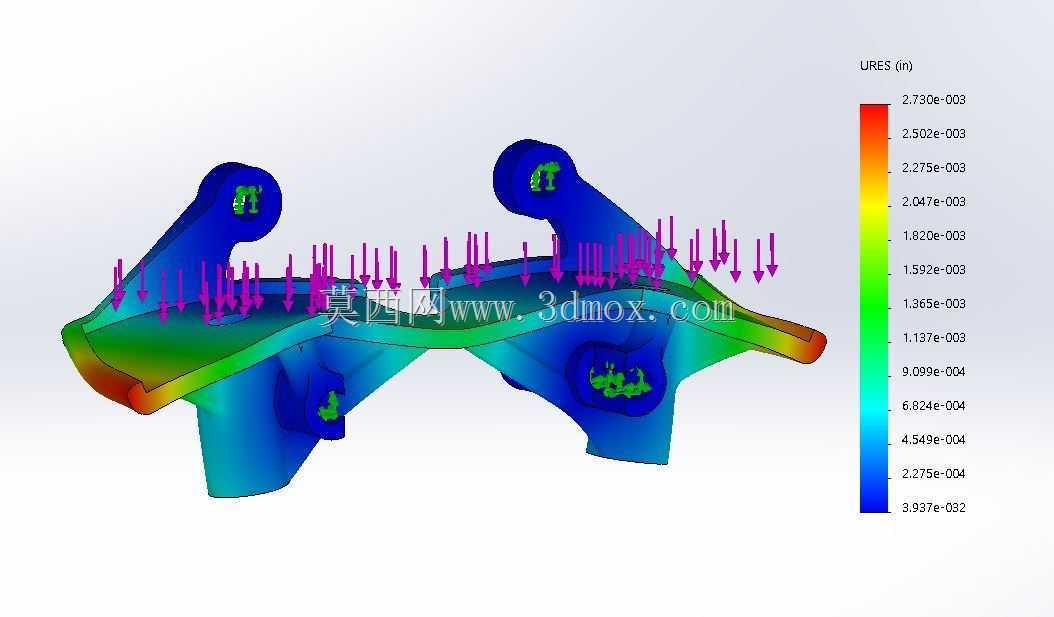

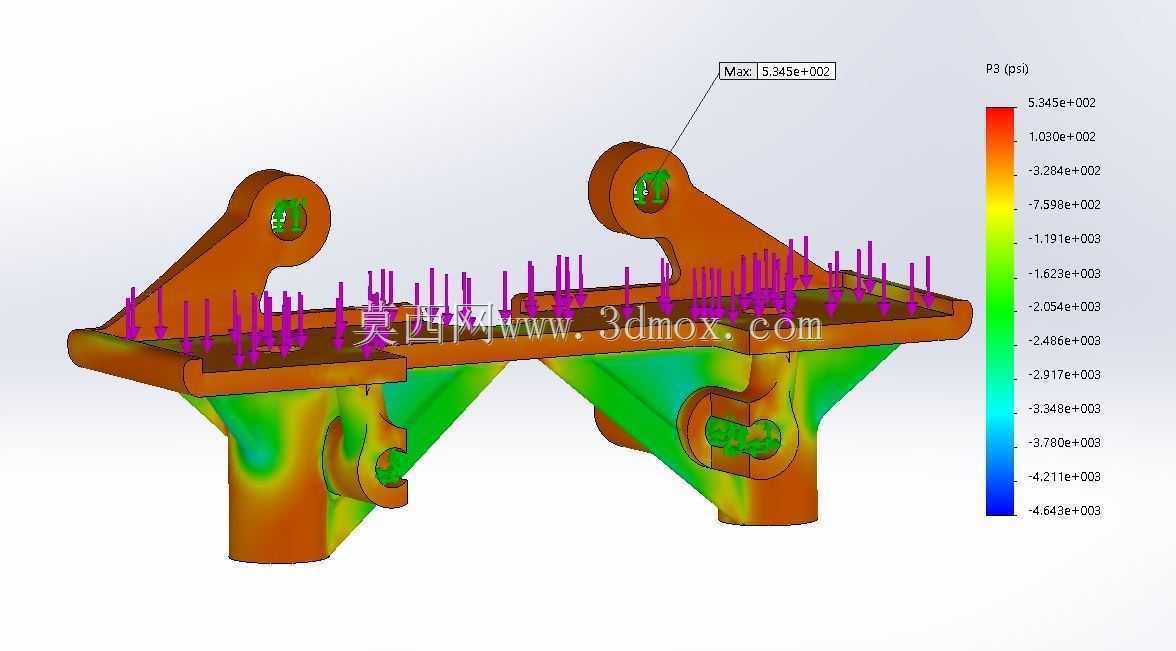

　　力学性能校核层面，整体结构在额定挂载载荷下的最大应力处于材料许用应力区间内，远低于材料的屈服阈值，经过拓扑优化后整体重量相比原始实心构型下降超过九成，减重收益十分显著。设计过程中同步核对了所有安装孔的边缘距离要求，保证孔边到结构外缘的余量满足机加工与装配的最小边距规范，不会出现孔边开裂、紧固时局部压溃的问题。

　　实际使用时，操作人员先将支架下部两个定位柱对准箭体预装孔位推入，待中间卡扣结构卡入锁位后，再穿入两端铰接耳的定位销完成周向定位，最后将待挂载设备放置在顶部支撑平台上，沿用原有规格螺栓穿过平台预留孔拧紧即可完成整套装配。整个结构没有复杂的活动部件，日常维护不需要额外润滑或者调整，在航天发射的严苛工况下可以长期保持尺寸稳定性，既可以作为火箭箭体附件的固定支座，也可经过参数微调后适配同类型重载、强振动场景下的设备轻量化支撑需求，为同类航空航天挂载支架的拓扑优化设计提供可参考的实作构型。
