场地竞速卡丁车整车结构数字样车

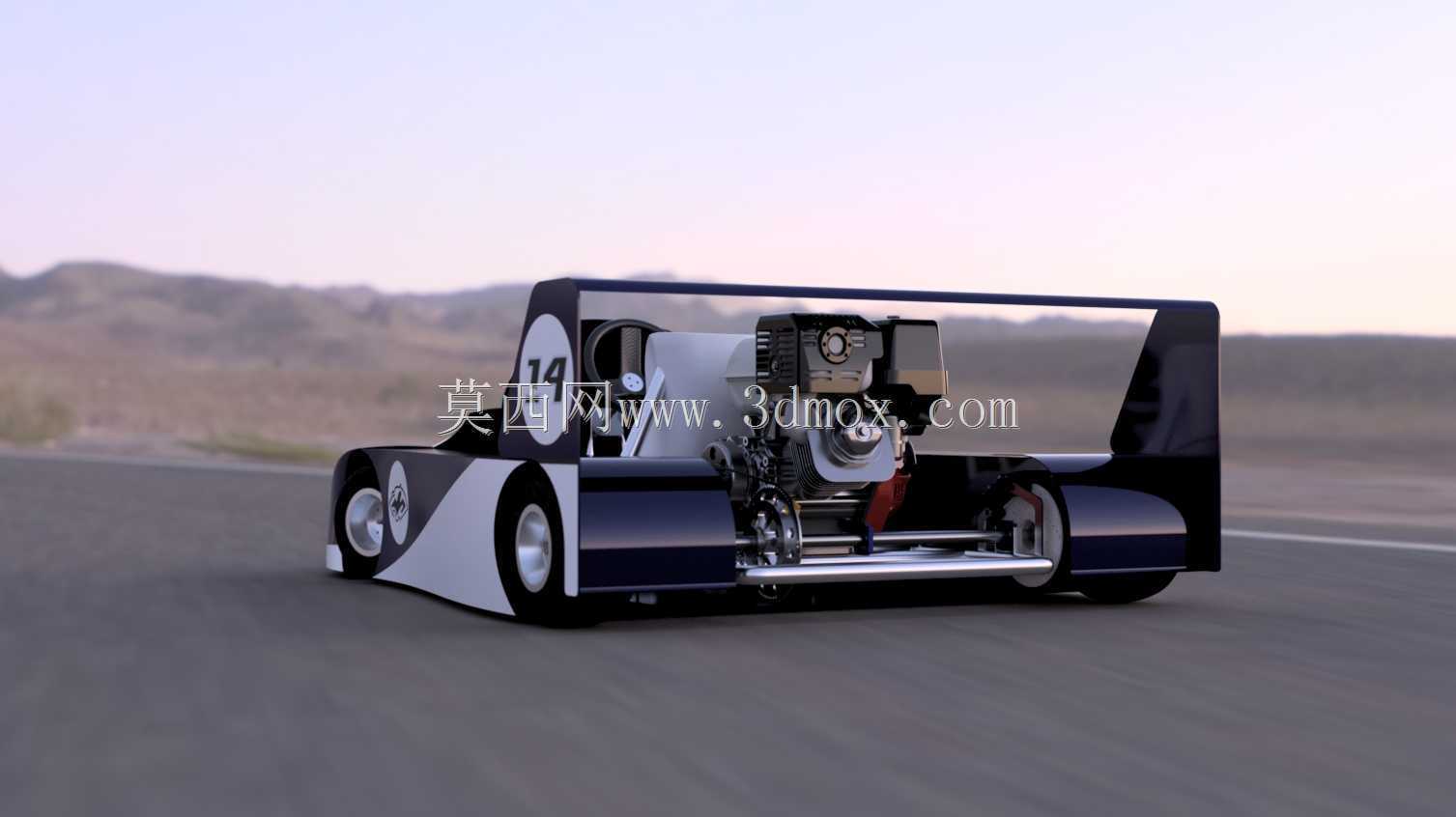

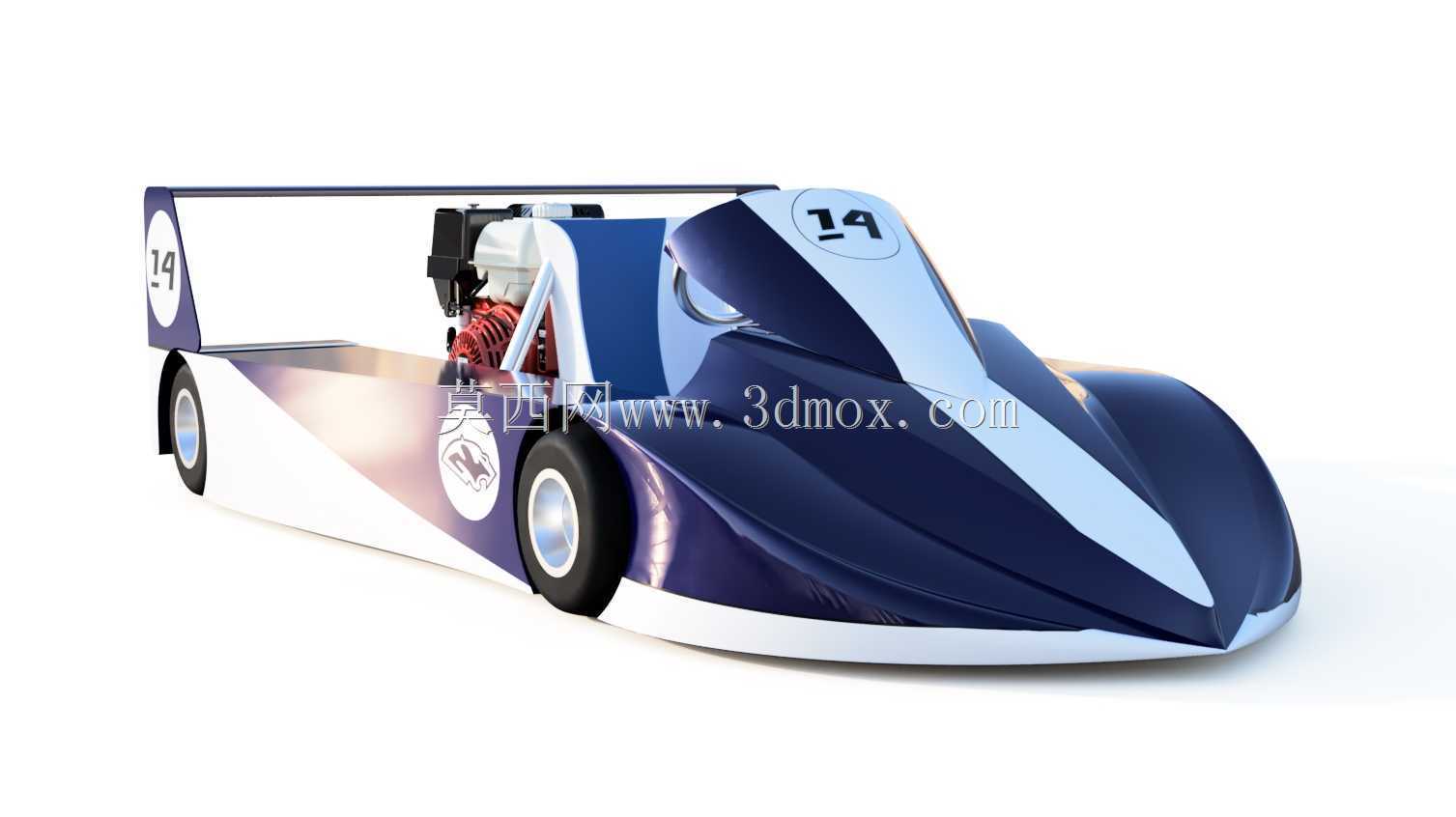

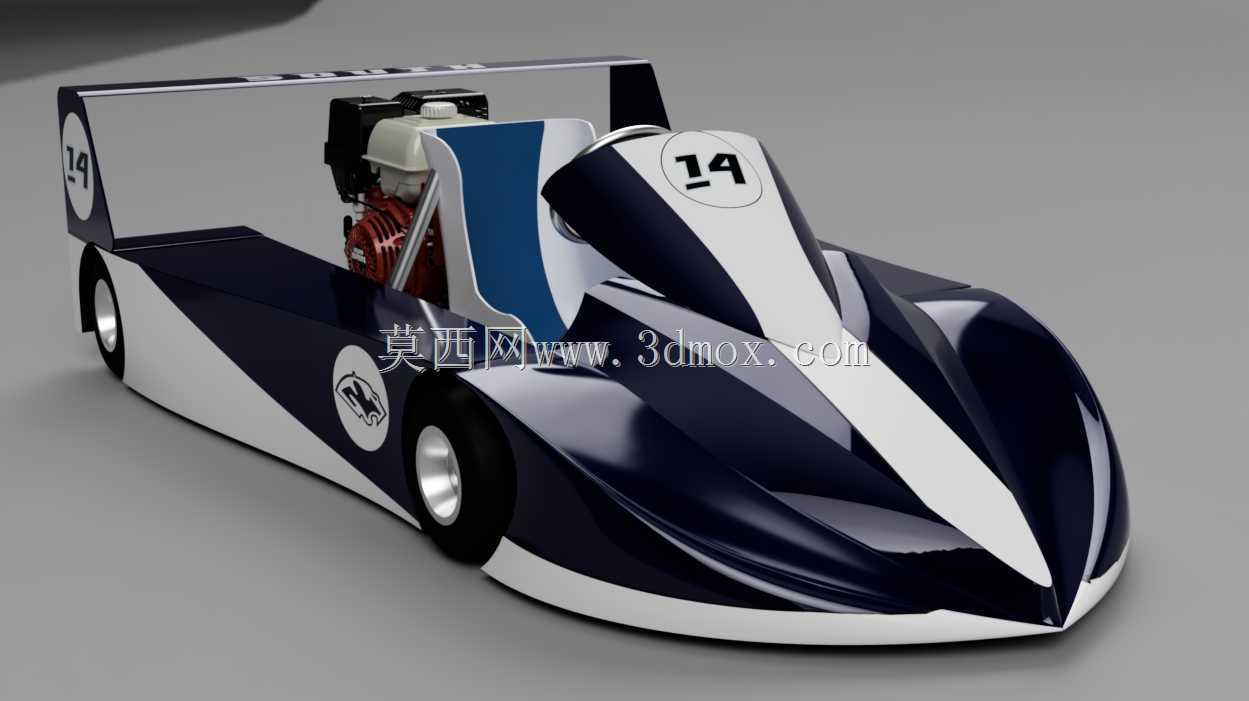

　　该数字样车围绕小型场地竞速卡丁车展开，整车采用低趴单座布局，车头尖锐收束，车身侧裙与底板形成连续的下部导流面，车尾设置高位横向尾翼，用于在直线加速与连续弯道中提供稳定的下压力。车身覆盖件以深蓝、白色分色处理，前部鼻锥、侧箱护板、后部整流罩之间保留明确的装配分界，便于在实体制作时拆分为独立钣金、复合材料或3D打印件。模型中发动机布置在驾驶员后侧偏上位置，缸体、散热结构、进气与排气相关部件均有体现，动力单元通过车架后部安装点固定，周边留出维护拆卸空间。

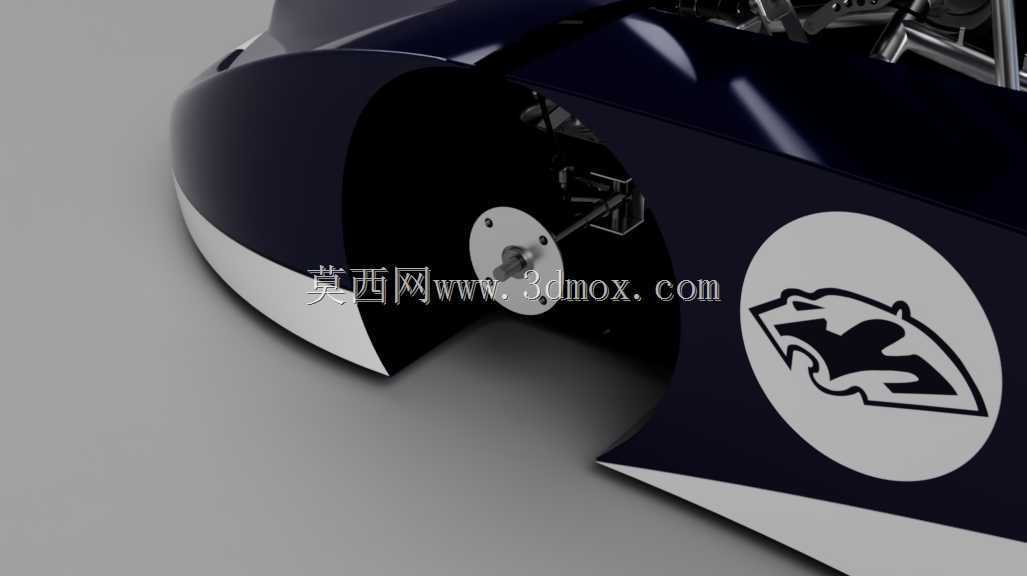

　　从使用场景看，这类车辆主要服务于封闭赛道教学、青少年机械项目实践、小型竞速体验以及车辆动力学演示。与普通道路车辆不同，卡丁车结构更直接，转向响应快，悬架行程短，驾驶员重心接近地面，因此设计时对车架刚度、轮距、轴距、重心高度和离地间隙更为敏感。该样车在外形上保留开放式车轮特征，前轮外露并配合短小的前部整流，后轮靠近侧箱后方，整体宽度控制在紧凑赛道可通过的范围内。车头两侧留出转向轮摆动空间，避免满舵状态下轮胎与鼻锥、侧护板发生干涉。

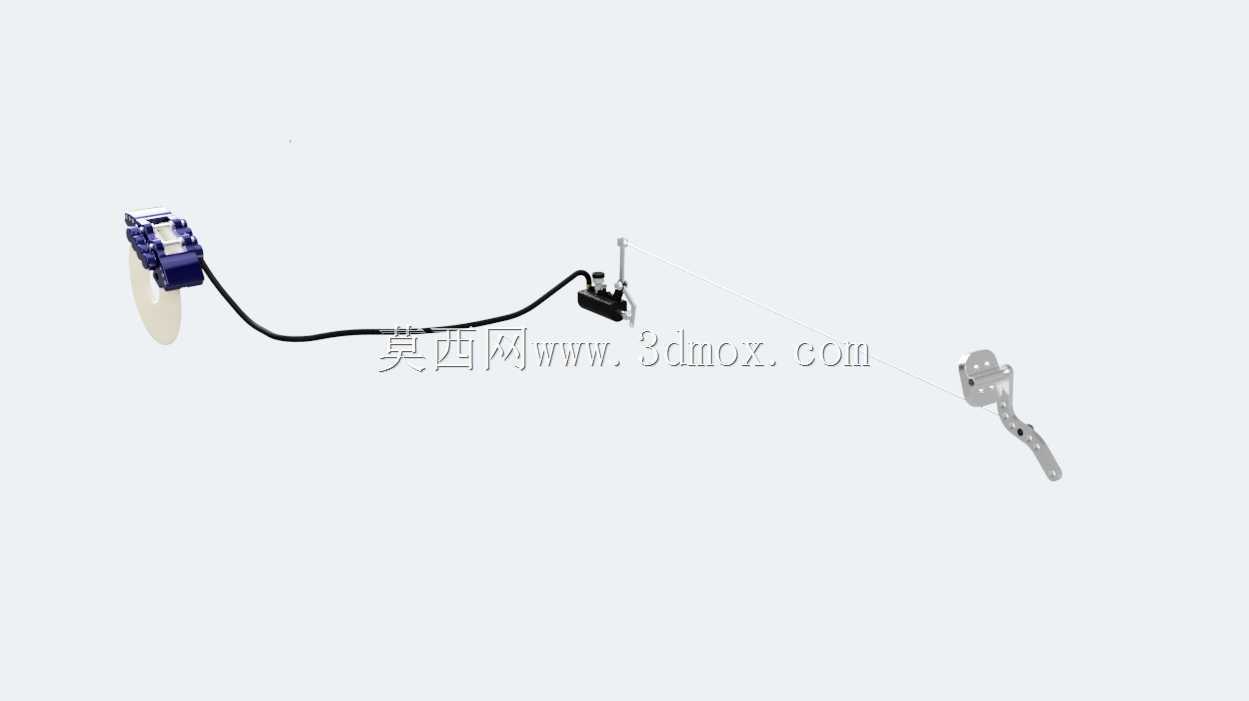

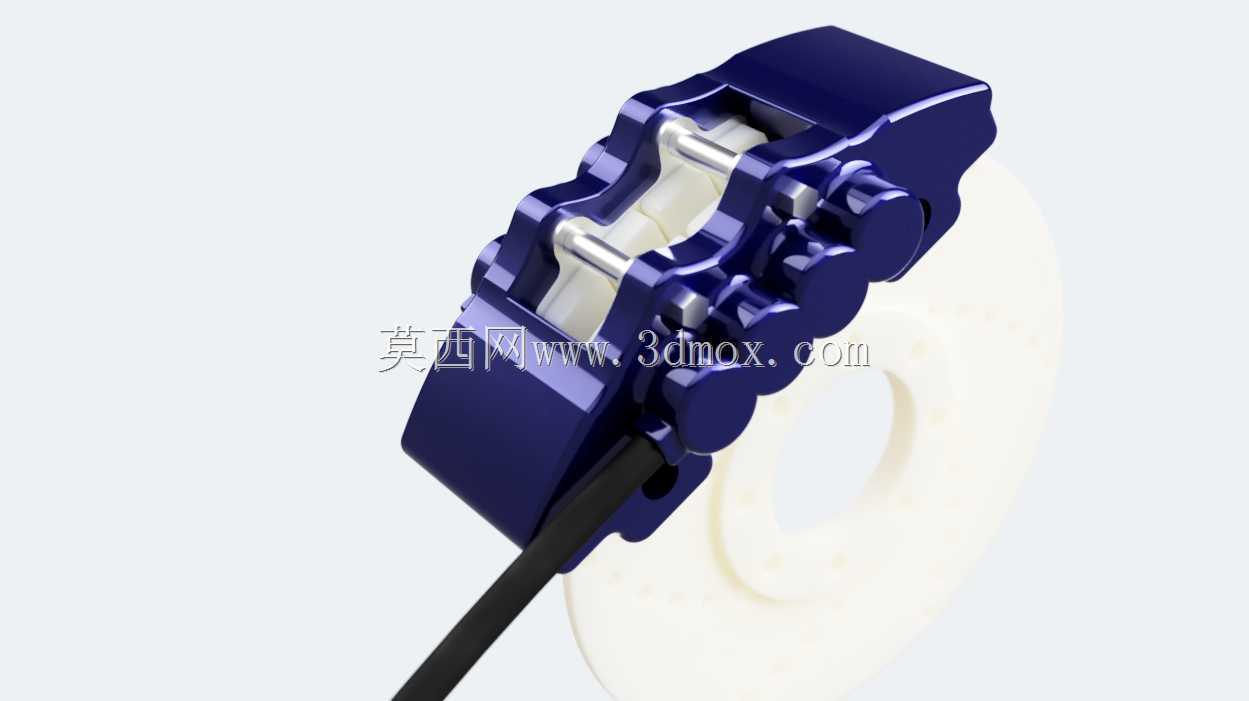

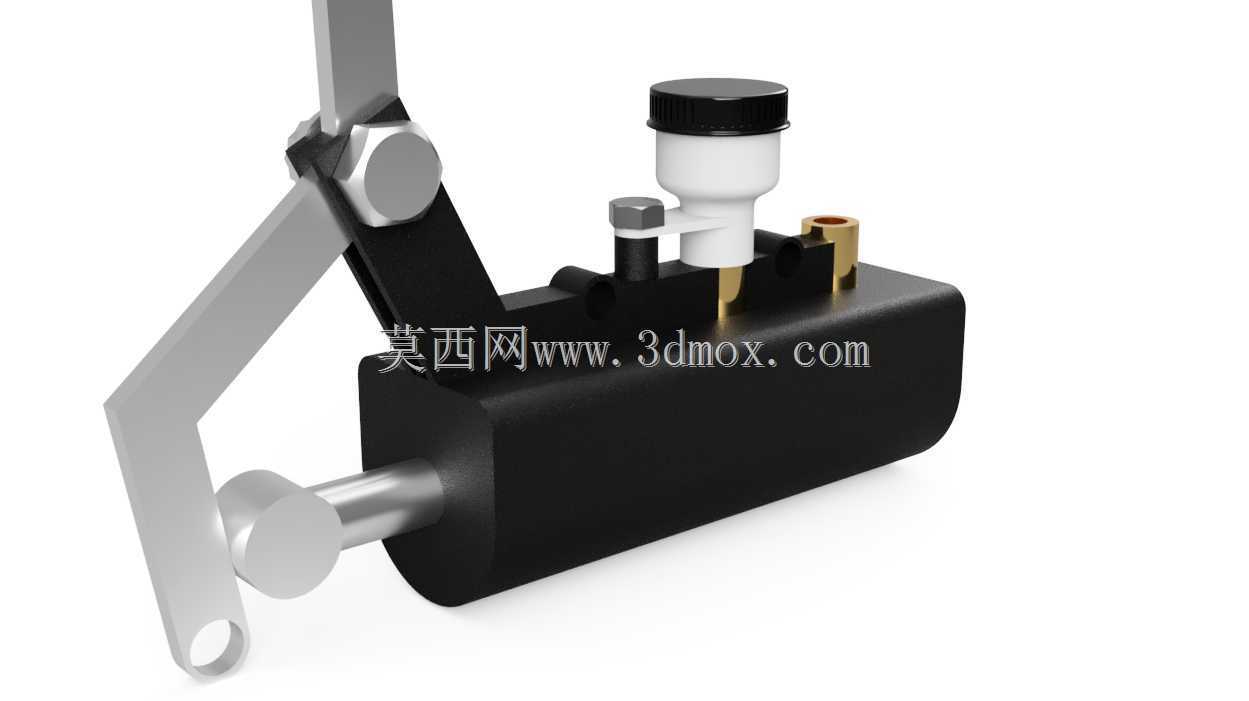

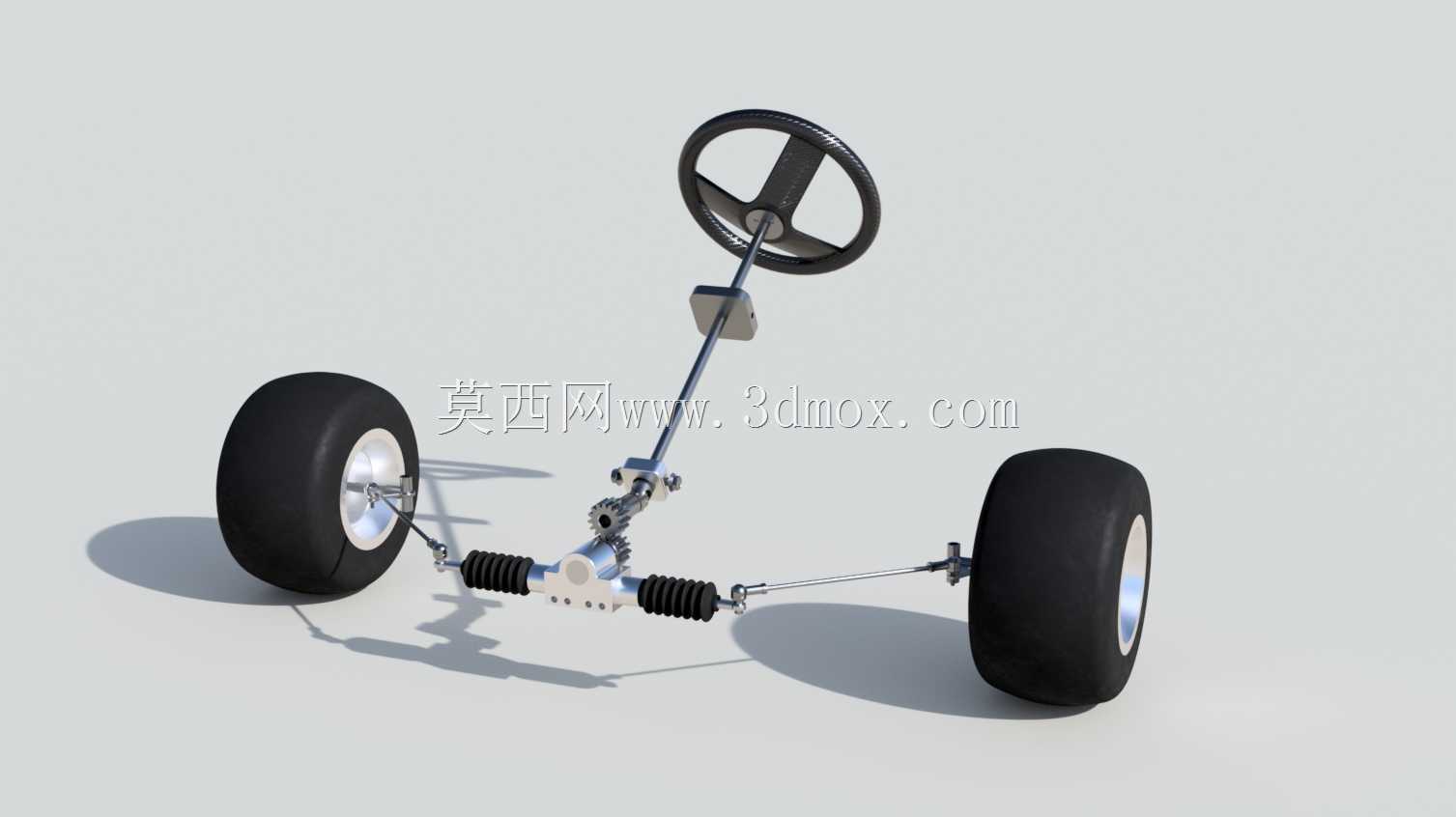

　　功能结构方面，车辆保留转向与制动两大核心系统的表达。转向系统通过方向盘、转向轴、转向拉杆及前轮节臂实现转角传递，建模时需要重点检查左右轮转角差、拉杆长度、转向节铰接点位置以及前轮跳动边界。卡丁车通常不设置复杂差速结构，弯道中依靠后轮抓地差异和车架轻微扭转变形完成适应，因此后轴安装刚度、轴承座同轴度以及发动机输出端连接位置都会影响行驶稳定性。制动部分以车轮端制动力传递为核心，制动踏板、拉索或液压管路、制动盘与卡钳区域应在后续细化中保持连续路径，踏板位置则需与驾驶员脚部空间、座椅前缘和车架前横管协调。

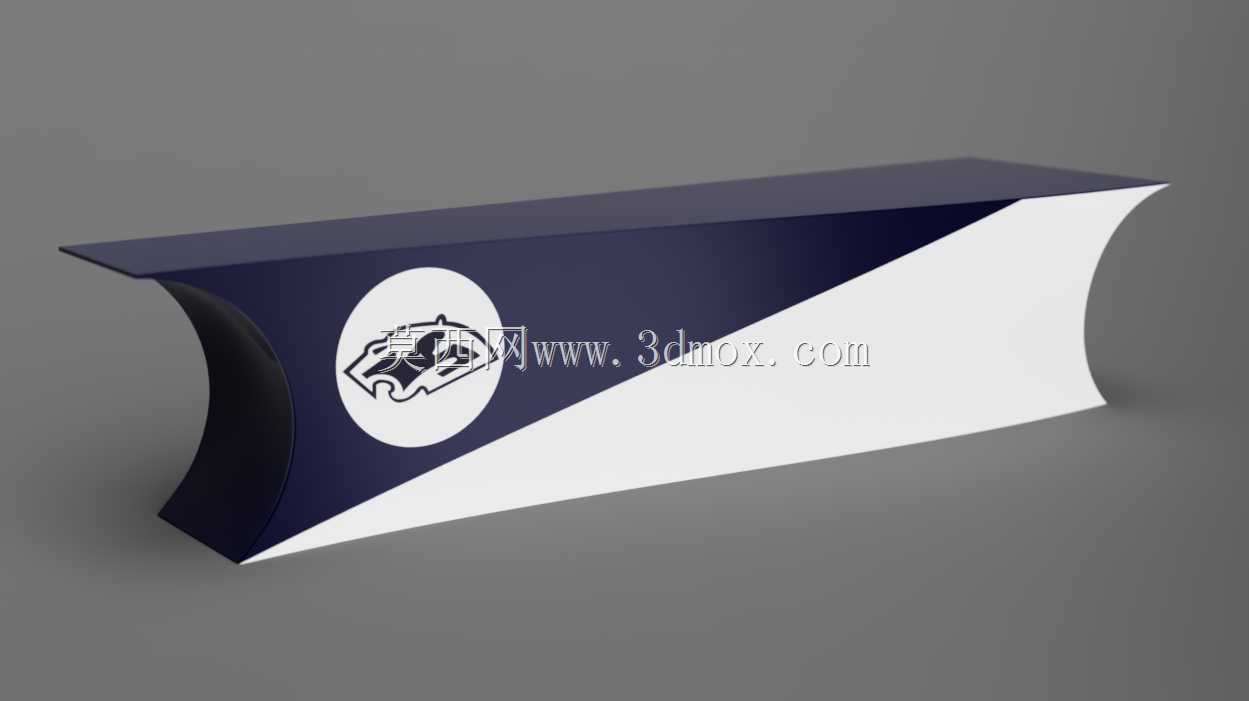

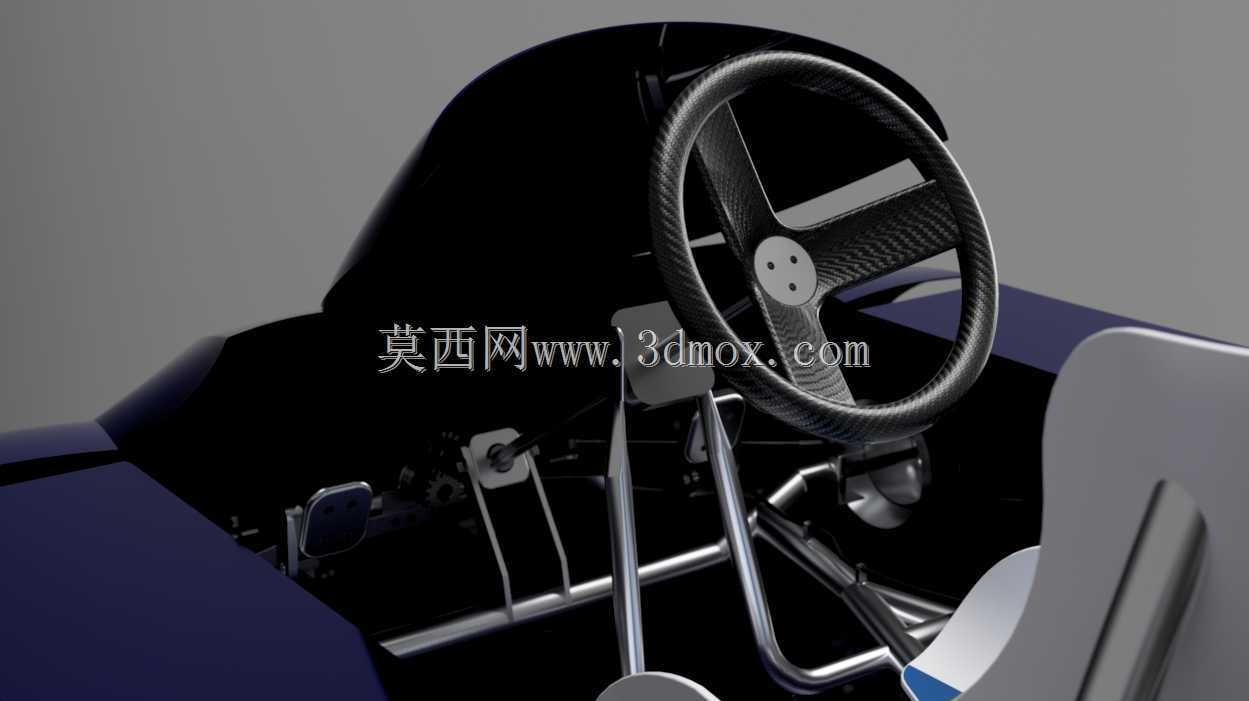

　　设计思路上，该作品不是单纯外观曲面建模，而是把外观整流、动力布置、驾驶姿态和底盘承载放在同一空间中校核。车身中央隆起区域对应驾驶员腿部与方向盘位置，座椅后方的发动机需要避免与背部护板、尾翼支架冲突；侧箱外形既承担视觉包裹作用，也可作为侧向防护和附件安装面。尾翼通过两侧立柱连接到车架后部，立柱间距与后箱体宽度匹配，翼面高度不宜过度超出车架承载区域，否则会在高速状态下形成额外弯矩。前鼻锥下方与前底板之间应保持平滑过渡，减少前部气流直接冲入底盘造成抬升。

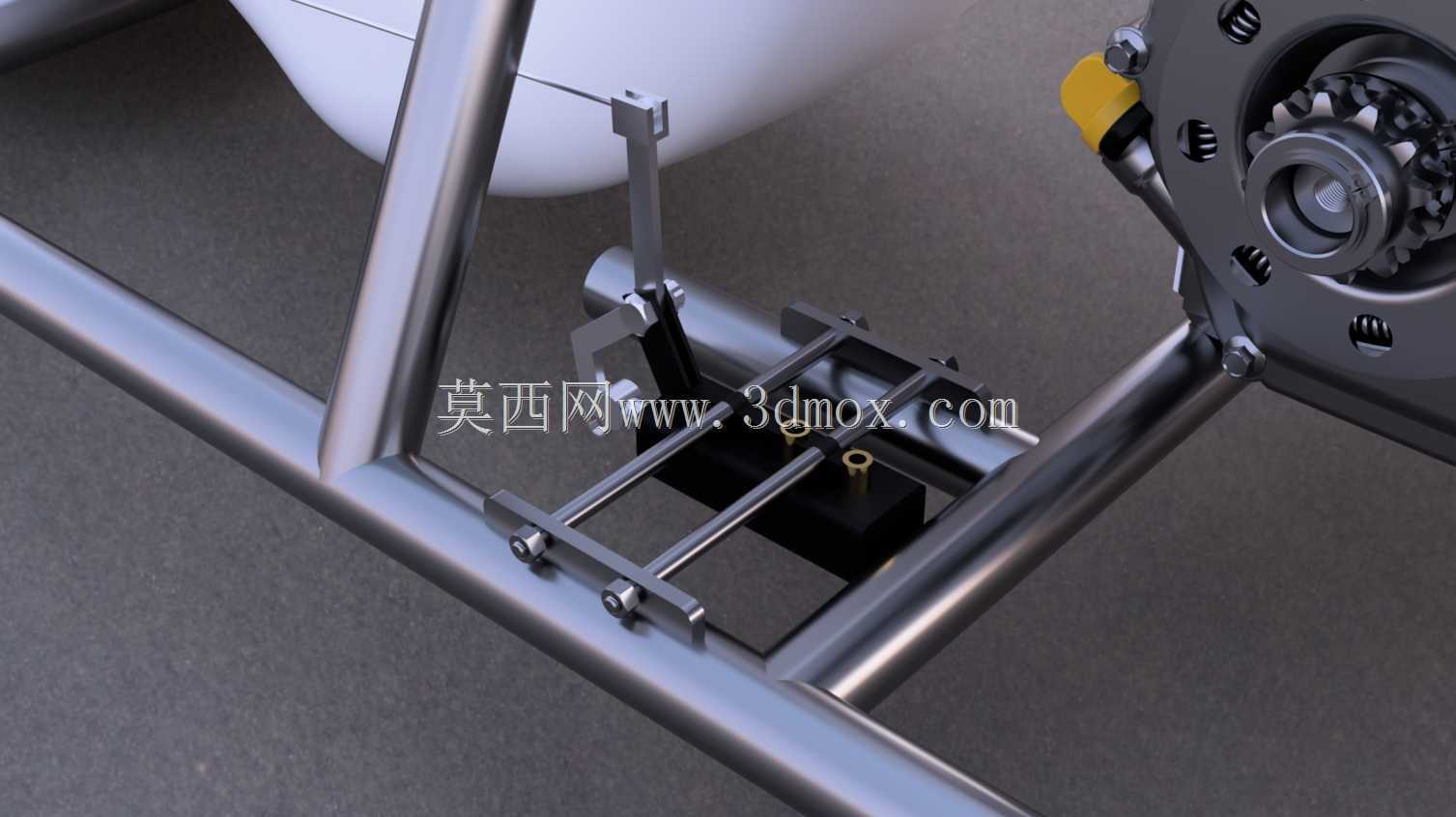

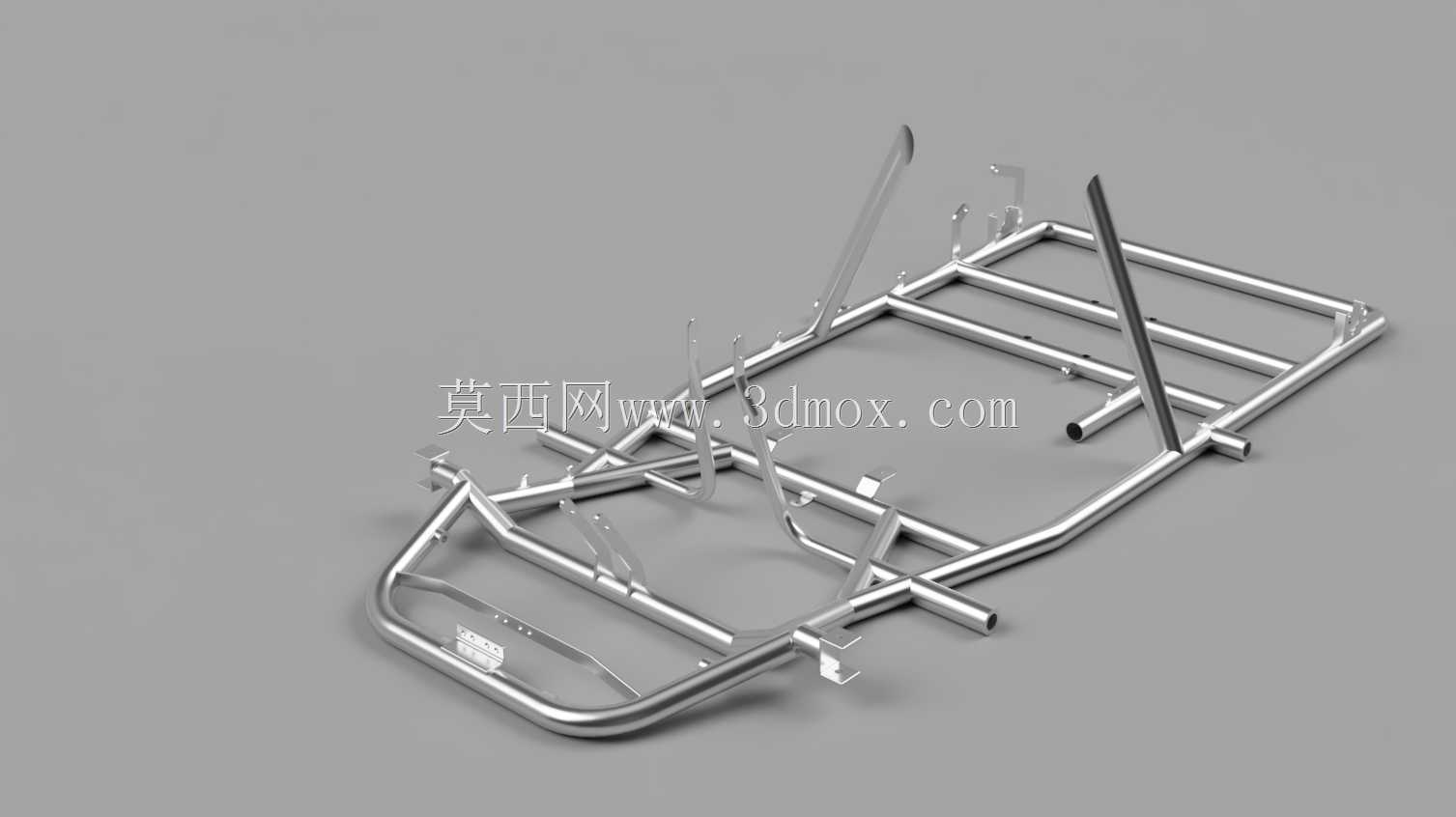

　　安装边界上，四轮外廓构成整车最宽、最长边界，尾翼构成上部主要边界。车架主管路应沿车身底部和侧部形成闭环承托，发动机安装座、座椅支撑、转向轴固定座、踏板安装横梁和后轴轴承座都需要落在可承载的管架节点附近。轮胎与车身之间需保留转向和跳动间隙，尤其前轮在最大转角加压缩工况下，不能与侧箱前缘摩擦；后轮与发动机罩、排气区域之间也应保留热态膨胀和维修拆装距离。整车离地间隙较低，底板前缘可设置轻微上翘角度，以降低通过赛道接缝或缓坡时铲地风险。

　　在结构深化阶段，可进一步补充车架管材规格、焊接节点、轮辋安装面、制动盘厚度、发动机悬置软垫、座椅固定孔位和尾翼调节角度。外观件拆件时应考虑模具或加工成型方向，侧护板宜采用左右对称思路减少工装数量，前鼻锥可做成快拆形式，发动机罩则需预留散热和检修开口。通过该三维样车，设计人员能够在投产前直观检查人机姿态、动力包络、轮系干涉、空气动力附件位置以及整车外廓，为后续详细设计、零件加工和场地装配提供清晰的结构基础。
