汽车控制臂有限元网格划分仿真

　　这套网格成果对应的零件是乘用车前悬下控制臂，属于底盘行驶系统里承担导向与传力的核心构件。在整车装配关系中，它一端通过衬套与副车架铰接，另一端通过球头销连接转向节，把车轮与车身之间的纵向、侧向载荷进行传递，同时约束车轮跳动轨迹，直接影响操稳、制动点头与转向回正表现。

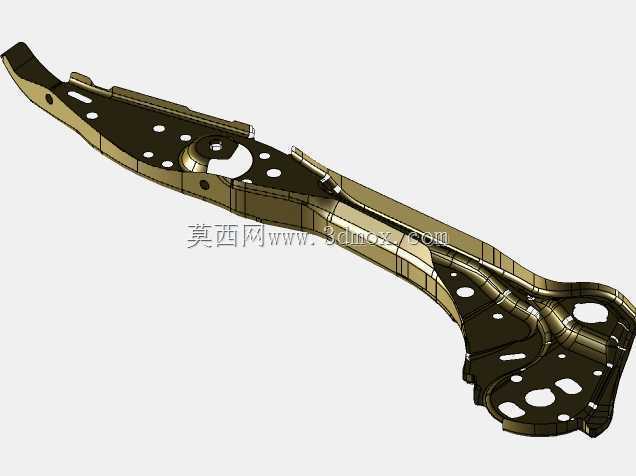

　　从结构外形看，零件整体呈长弯臂形态，沿长度方向存在明显的空间曲率，并非平面直杆。臂身采用冲压焊接盒型截面思路，中部大面积布置减重孔与加强筋，靠近球头端形成圆形安装座，衬套端则开出同轴套管孔位。这种轮廓在几何清理阶段最容易出现碎面、自由边与重叠面，若直接自动划分，往往在孔边、筋条交接处生成大量畸变单元，后续求解时刚度矩阵容易出现病态。

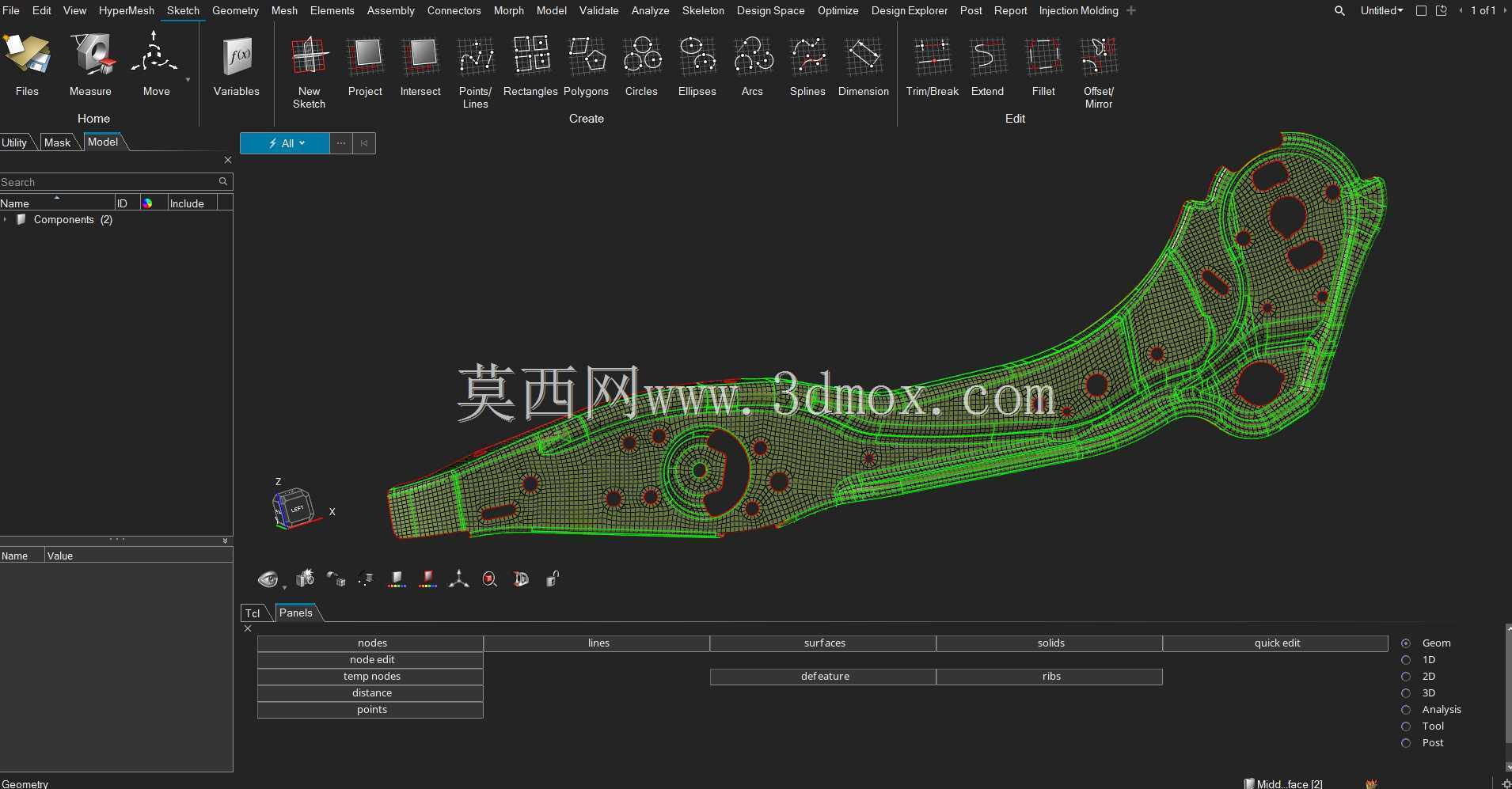

　　网格划分的核心思路是先按受力梯度规划单元密度。球头销座附近承受集中冲击，制动与转向工况下应力集中明显，因此在圆孔周边采用较密的壳单元，并沿圆周布置规整四边形网格，保证孔边单元边长均匀、内角接近90度；臂身中段以弯曲和扭转载荷为主，网格可适度放大，但在加强筋根部、翻边过渡圆角处需要加密，以捕捉应力梯度变化。衬套套管区域涉及铰接约束，单元节点要与衬套中心刚性连接区域协调，避免约束点附近出现应力伪集中。

　　单元类型选择上，薄壁冲压臂优先采用四边形壳单元，三角形单元仅用于复杂过渡区填网，且三角单元占比需要控制在较低水平。沿壁厚方向通过截面属性定义板厚，焊接边处要保证上下两层壳单元节点对齐或建立共节点关系，否则焊缝传力路径会失真。对于球头座这种局部厚大部位，可在关键区域辅以实体单元过渡，实体与壳连接时设置耦合约束，保证自由度连续。

　　安装边界方面，控制臂在整车中有三个关键接口：副车架连接衬套孔、球头销锥面安装孔以及减震器/稳定杆连杆支架安装面。建模时衬套中心用刚性单元连接到孔边节点，并施加衬套刚度或铰接约束；球头端施加来自轮心的六分力，包括纵向制动力、侧向转向力与垂向冲击；支架安装面则按实际螺栓位置建立预紧力工况。边界条件一旦偏离真实硬点位置，仿真得到的变形模式会与台架试验出现明显偏差。

　　实际工程应用中，这类网格模型主要用于三类分析：其一是典型工况强度校核，包括紧急制动、极限转向、单侧轮上跳等，评估最大应力是否超出材料屈服极限；其二是模态与刚度分析，获取控制臂一阶弯曲、一阶扭转频率，避免与路面激励或悬架运动频率耦合；其三是疲劳寿命预测，结合试验场载荷谱，在网格节点上进行损伤累积计算，孔边与焊缝区域往往是寿命短板。

　　几何处理阶段还要关注冲压件的翻边与缺口。臂身上的减重孔并非单纯为了减重，孔缘翻边可以提升局部截面惯性矩，网格需要沿翻边走向布置，不能把翻边压成平面。零件边缘的焊接法兰宽度较窄，单元至少要保证两到三排四边形，才能较准确反映法兰面的弯曲刚度。若网格过粗，焊缝附近刚度会被高估，导致应力计算结果偏低，给结构轻量化留下隐患。

　　从选型角度看，控制臂材料常见为高强度冲压钢板，也有铝合金锻造或铸造方案。钢板冲压件壁厚均匀，壳单元网格效率高；铝合金锻造臂局部厚度变化大，更适合以实体单元为主进行六面体划分。无论哪种方案，网格质量指标都要重点控制：单元雅可比、翘曲度、长宽比、内角偏差需满足求解器规范，否则在非线性接触分析中容易出现单元负体积或计算中断。

　　在底盘开发流程里，控制臂网格并不是孤立存在的，它需要与副车架、转向节、螺旋弹簧、稳定杆连杆等组成悬架总成模型进行运动学校核。硬点坐标、衬套刚度、球头摩擦特性都会影响最终受力分布，因此网格划分前必须确认数模版本与硬点冻结状态，避免几何变更后重新划分带来的重复工作量。成熟的做法是保留参数化网格模板，在臂身轮廓小幅调整时快速重生成单元，大幅提升迭代效率。

　　现场台架验证时，通常会把控制臂固定在多通道疲劳试验台上，按轮心位移与载荷谱反复加载，再把应变片贴在仿真预测的高应力区。若试验应变与仿真结果趋势一致、数值偏差在工程允许范围内，说明网格密度、约束方式与焊缝建模基本可信；若局部偏差过大，则需要回溯检查孔边单元质量、焊接连接模拟以及载荷施加方向。正是这种网格—分析—试验闭环，让控制臂在保证强度寿命的前提下持续减重，也支撑了底盘平台化开发中的快速结构优化。
