复古三桅风帆帆船线稿结构设计作品

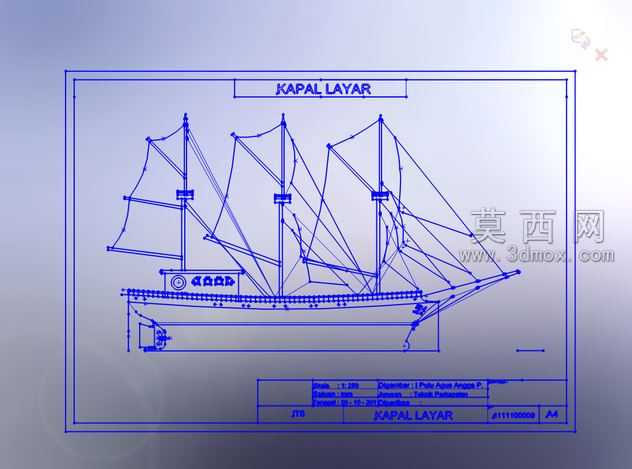

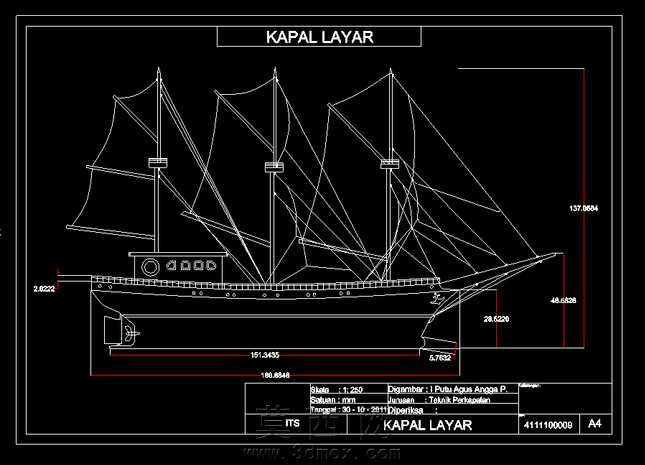

本作品为复古三桅风帆帆船的结构设计线稿，整体建模过程围绕传统风帆商船的经典形制展开，首先通过参考大航海时代典型商用帆船的比例参数，在三维软件中搭建船体的基础轮廓：先绘制船体的龙骨线型，确定船首斜桅的前倾角度、船尾艉楼的抬升高度，以及船体中部最宽处的吃水线位置，保证整体船型符合传统风帆船舶的流体力学特征。建模过程中对船体上层结构进行分层处理，首先完成船壳外板的轮廓排布，还原传统木帆船外板搭接的结构特征，再依次搭建甲板层的护栏、舱口、系缆桩等细节构件，保证甲板区域的功能分区清晰。随后重点完成三根主桅杆的结构建模，每根桅杆从下至上依次设置桅座、桅段衔接结构、帆桁固定位，对应每一面横帆的悬挂位置，精准还原帆索的排布逻辑：包括固定帆桁的升降索、调整帆面角度的缭绳、连接桅杆与船体的稳索，所有索具的走向都严格遵循传统帆船的索具布置规则，通过三维软件的曲线建模功能梳理每一根索具的连接端点，避免出现走线交叉错位的问题。帆面部分采用轻量化的曲面建模方式，模拟帆布自然垂坠的轻微弧度，同时在每面帆的边缘标注帆角的固定点位，还原风帆受力时的形态特征。船首部分单独刻画了船首斜桅下的斜桅帆结构，以及船首装饰构件的轮廓，船尾部分则还原了艉部的舵叶结构、艉楼舷窗的排布位置，保证整船结构从船首到船尾的完整性。线稿渲染阶段采用蓝色工程线稿的视觉风格，关闭实体材质的纹理显示，仅保留模型的结构轮廓线，同时在图框内标注标题栏区域，对应传统工程图纸的排版逻辑，清晰呈现整船的主视结构，所有构件的比例都经过反复校准，确保桅杆高度与船体长度的比例、帆面面积与船体尺寸的匹配度都符合传统三桅帆船的真实参数，完整还原了风帆时代经典帆船的结构特征，可用于船舶结构科普、复古船模制作参考等场景。
