油轮用可折叠旋转舷梯结构设计

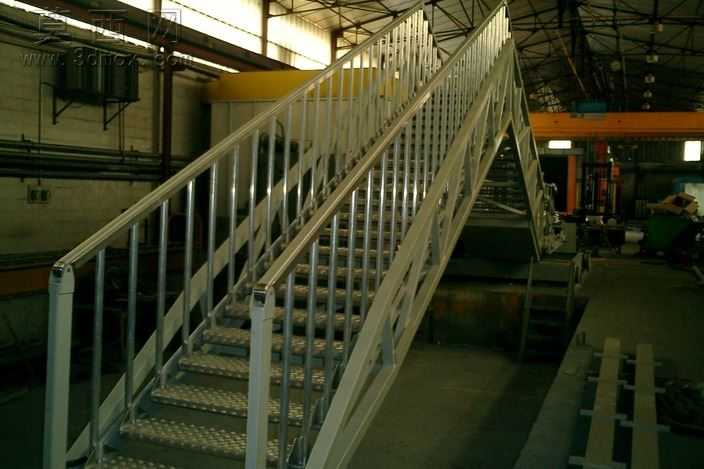

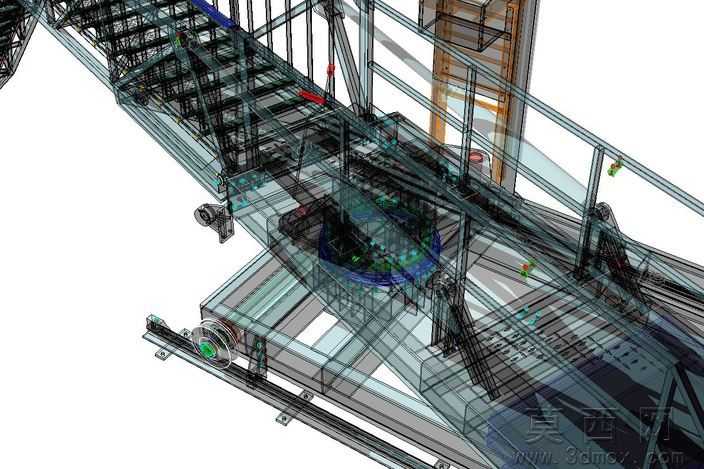

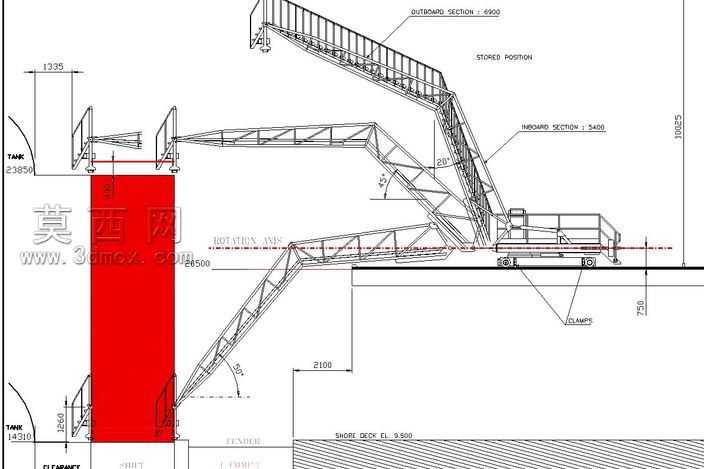

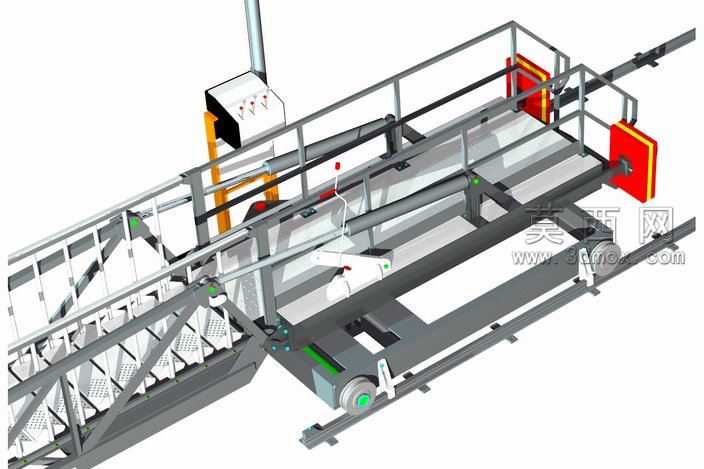

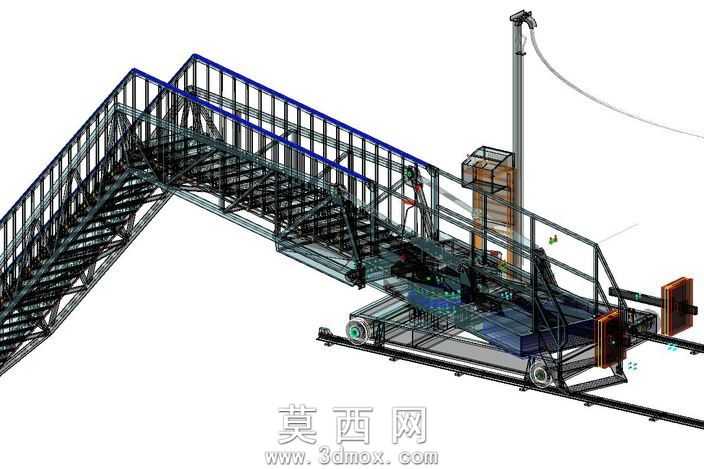

本作品为油轮停靠作业使用的可折叠旋转舷梯三维建模成果，建模过程严格遵循船用登乘设备的安全规范与实际作业尺寸要求，首先基于油轮舷侧与码头的高度差、水平间距作业工况，确定梯体的多段铰接折叠结构参数，将整梯分为外侧梯段、中间梯段、内侧梯段三个可相对转动的单元，各段之间采用高强度铰接轴连接，保证梯体可在非工作状态下折叠收拢贴合舷侧存放，减少停靠时的空间占用。建模时对梯架主体采用桁架式结构设计，通过等边角钢与矩形钢管的组合搭建梯架承重框架，每一级踏步都做了防滑纹理的细节建模，同时在梯段两侧设置符合安全高度的防护栏杆，栏杆采用竖杆加横杆的双层结构，保证人员通行时的防护可靠性。梯体底部设置带自锁功能的行走轮组，方便梯体在码头平面的位置调整，内侧与油轮舷侧连接的部位设计了可旋转的铰接支座，可适配不同潮位下的梯体角度变化，同时在铰接位置设置限位结构，避免梯体转动超出安全角度范围。材质设置上，梯架主体赋予船用防锈钢材材质，表面做镀锌防锈层的材质表现，踏步表面赋予防滑铝合金材质，铰接轴、连接螺栓等标准件赋予高强度合金钢材质，行走轮的轮面赋予耐磨橡胶材质，所有材质都添加了对应的粗糙度、金属反光度参数，渲染后可清晰区分不同部件的材质属性。结构设计上重点校核了各折叠段的承重受力情况，每段梯架的桁架斜撑角度都经过受力优化，保证在额定载人载荷下梯架的变形量在安全允许范围内，同时在各折叠段的连接位置设置了锁止机构，当梯体展开至工作位置时可自动锁止，避免使用过程中梯段意外折叠。设计过程中充分考虑油轮作业的特殊工况，针对油轮舷侧的圆弧外形，将内侧连接支座的安装面做了适配弧度处理，保证安装后梯体与舷侧贴合紧密，同时在梯体最外侧设置了可调节的支撑支腿，可根据码头地面的高度差调整支腿长度，保证梯体展开后始终处于水平稳定状态，收拢状态下各梯段可依次折叠叠放，整体占用空间仅为展开状态的三分之一，不会影响油轮停靠时的其它作业操作。
