碟形低空飞行器气动原理结构

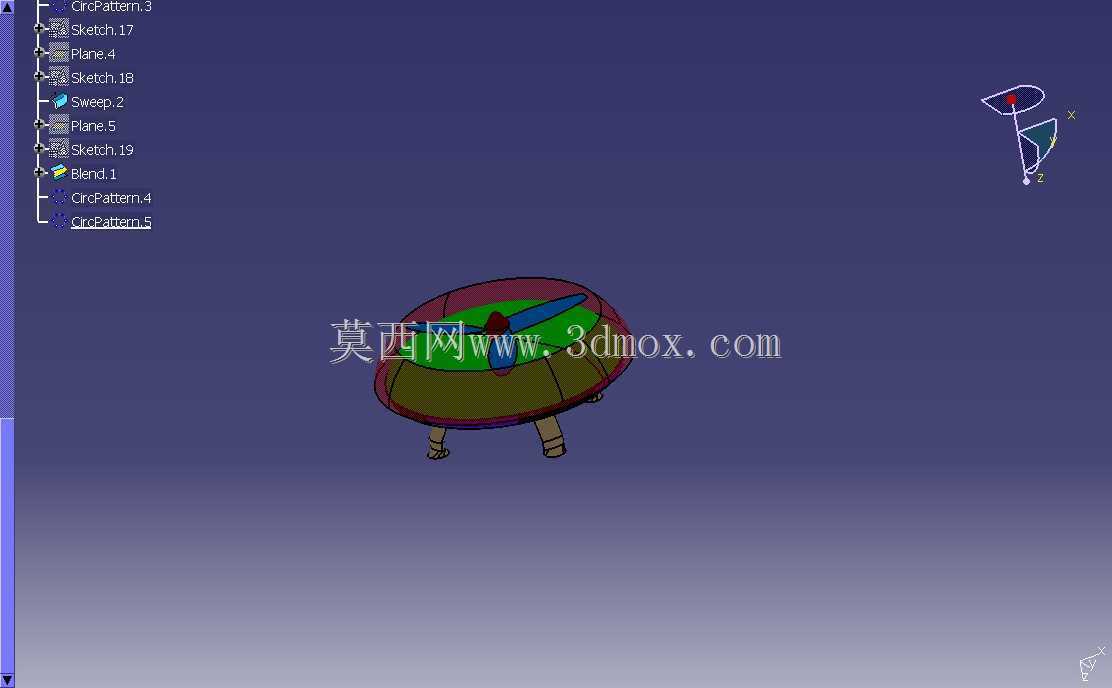

　　碟形低空飞行器的结构建模围绕升力体布局展开，整体采用扁圆盘状机身作为主承力与气动承载主体，区别于常规固定翼长筒机身加外置机翼的布局形式，圆盘外缘连续顺滑过渡，没有突兀的直角转折，气流流经上下表面时可以沿碟形曲面均匀分流，在低速平飞、悬停转向以及小角度俯仰机动过程中，都能维持相对稳定的压力分布。机身中部预留动力舱安装空间，顶部设置旋翼安装位，主旋翼桨叶采用大扭转角曲面设计，旋转时可在碟身上方形成连续低压区，配合碟身下部的高压滞流区叠加产生垂直升力，不需要长距离跑道即可完成垂直起降，适配城市低空巡检、复杂地形科考、狭小场地作业等对起降空间限制严格的应用场景。

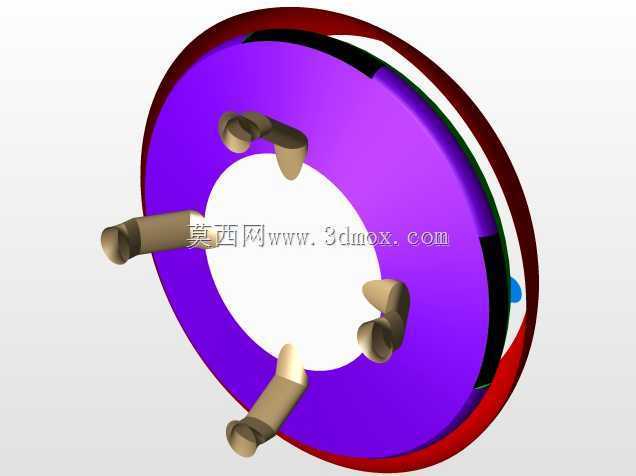

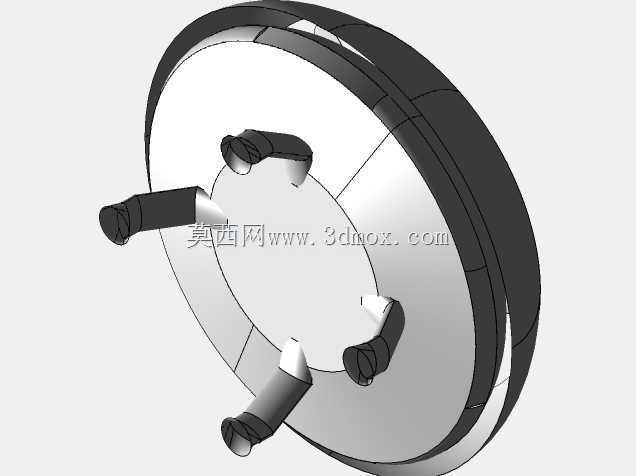

　　机身下部对称布置三组伸缩式起落支撑脚，支撑脚末端做加宽防滑处理，着陆时三个支撑点形成稳定三角形支撑面，即使在略有坡度的非硬化地面，也能通过调整各支脚伸出长度保持机身水平，避免碟形机身因接地面积小出现侧滑倾覆。支撑脚与机身连接处设置铰接转轴，飞行状态下可向内收折贴合碟身下部曲面，减少外露凸起带来的附加气动阻力，着陆前自动下放锁定，承受整机着陆冲击载荷。

　　碟身上表面采用分层曲面设计，中心区域隆起形成动力舱整流罩，既为内部动力传动组件留出安装空间，也能引导旋翼下洗气流沿碟身径向均匀向外扩散，避免气流在机身中部形成乱流涡区。旋翼桨叶的翼型截面从根部到尖部逐步减薄，根部厚度更大以传递旋转扭矩，尖部做后掠处理降低高速旋转时的翼尖涡流噪声，桨叶安装角预留调节余量，可通过变距机构调整不同转速下的升力输出，适配起飞增重、巡航省油、低速悬停等不同工况的动力需求。

　　从安装边界来看，整机最大外轮廓为圆盘直径方向，所有外露构件均不超出碟身外缘的投影范围，转运时可以直接采用方形包装箱封装，不需要额外拆解外置机翼或长桁架结构。机身内部沿圆盘径向布置环形承力筋板，筋板与中心动力舱壳体连为整体，旋翼产生的交变升力通过中心轴座传递到环形筋板，再均匀分散到整个碟身蒙皮，避免局部应力集中导致结构变形。机身下部预留任务载荷挂载接口，可根据作业需求更换摄像检测模块、小型物资挂载架或者环境传感组件，接口采用快拆法兰结构，现场不需要复杂工装即可完成载荷切换。

　　气动设计阶段重点考量了低空低速下的姿态稳定性，碟形机身本身具备全向对称的气动特性，航向改变时不需要像常规飞行器那样完成大坡度压弯动作，仅通过调整不同方位的气动小面或者旋翼拉力分配即可实现原地转向，在楼宇间穿梭、山林狭窄区域巡查时机动灵活性更强。机身侧面预留若干检修口盖，口盖沿碟身曲面齐平安装，日常维护时可以直接打开口盖触及内部传动线路、燃油或电池组件，不需要拆解整个上部蒙皮。起落支撑脚的内部设置阻尼缓冲结构，着陆瞬间的冲击能量通过阻尼件吸收，避免硬着陆冲击直接传递到机身中部的精密任务设备。整个建模过程中所有曲面均保持连续G2过渡，既保证气动仿真时气流网格划分不会出现局部畸变，也为后续外壳模具加工、曲面数控铣削提供顺滑的加工基准，零部件之间的装配间隙沿曲面均匀预留，兼顾热胀冷缩余量与气动密封要求。
