城轨车辆车载设备工字梁支撑构架

　　这套支撑构架面向城轨地铁车辆车载设备的安装需求，核心要解决的是设备在车体有限空间内的承载、固定与检修可达性问题。地铁车辆运行中持续存在振动、启停冲击与横向晃动，车载设备不能直接贴车体蒙皮固定，必须通过独立构架把载荷传递到车体预埋的安装接口上，这套结构正是承担这一中间承载与定位的角色。

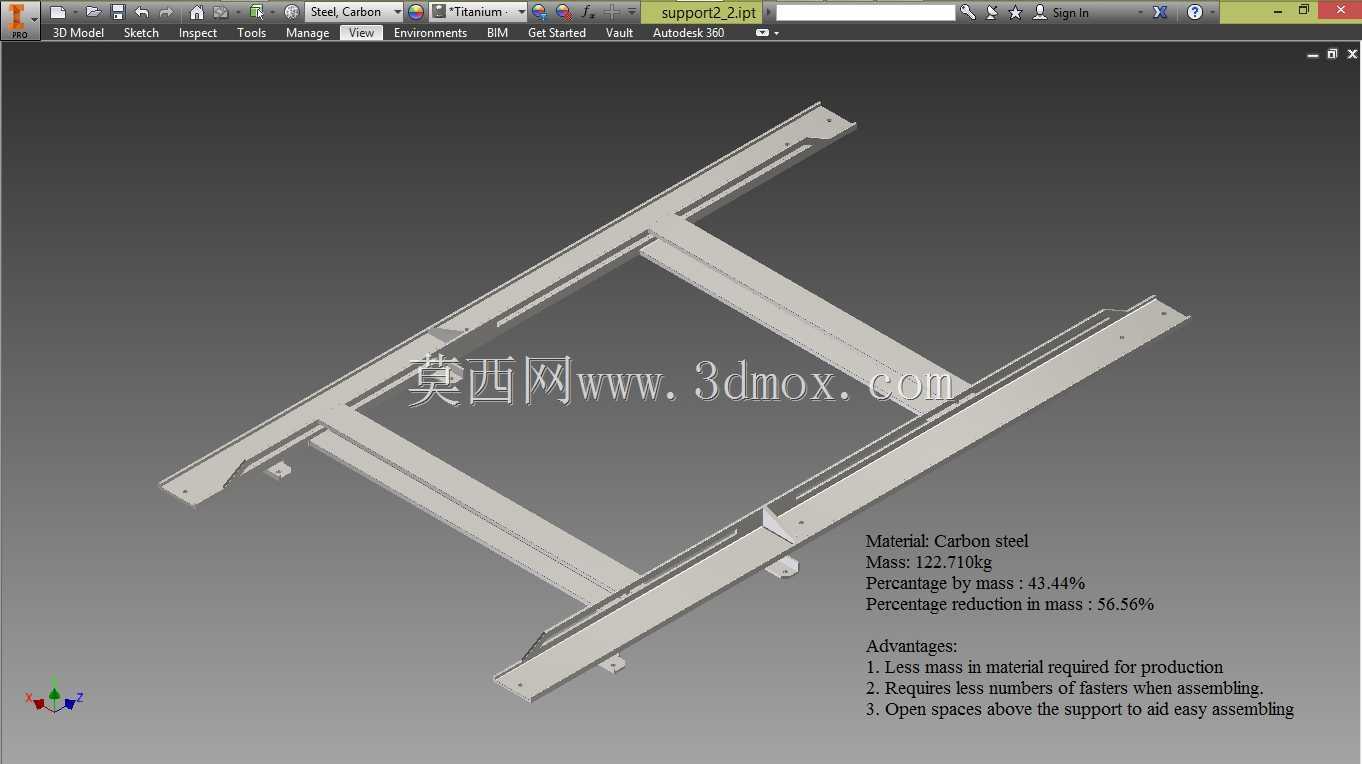

　　构架的设计出发点很明确：在保证刚度的前提下把自重压下来。整体以工字梁作为主承力骨架，利用工字钢截面上下翼缘抗弯、腹板抗剪的特性，用较少的材料获得较大的截面惯性矩，相比等重的实心方钢或厚板焊接箱体，抗弯效率明显更高。主立梁沿设备高度方向贯通，底部横向底架托住设备本体，侧向伸出的安装耳板与设备壳体、车体安装座分别对位，载荷路径从设备底部经底架横梁传到纵向立梁，再通过上部连接点分散到车体接口，避免单点受力。

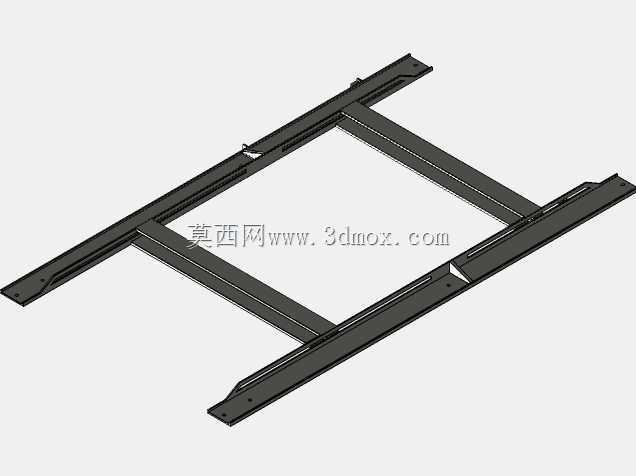

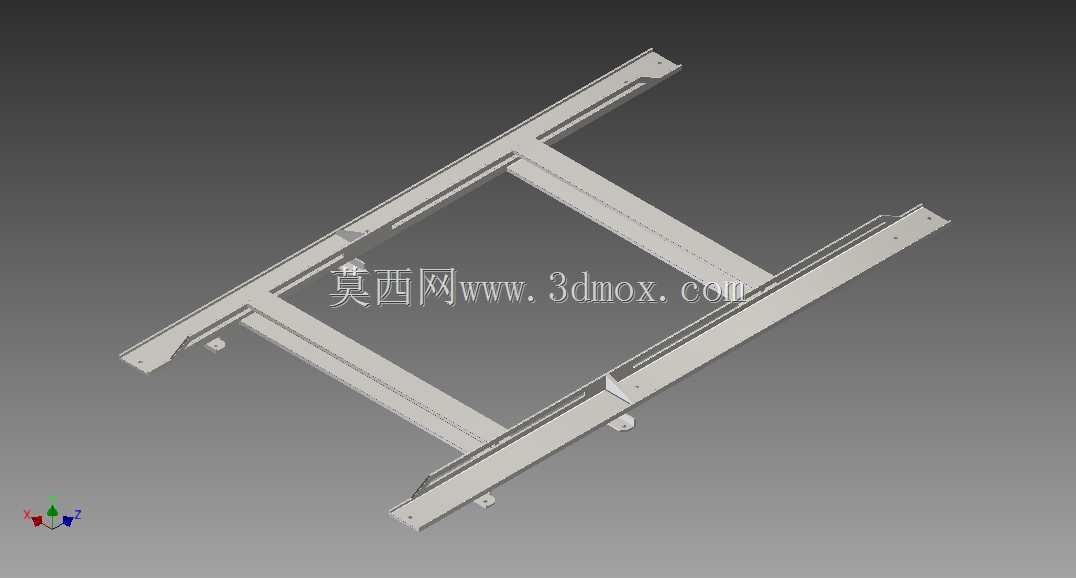

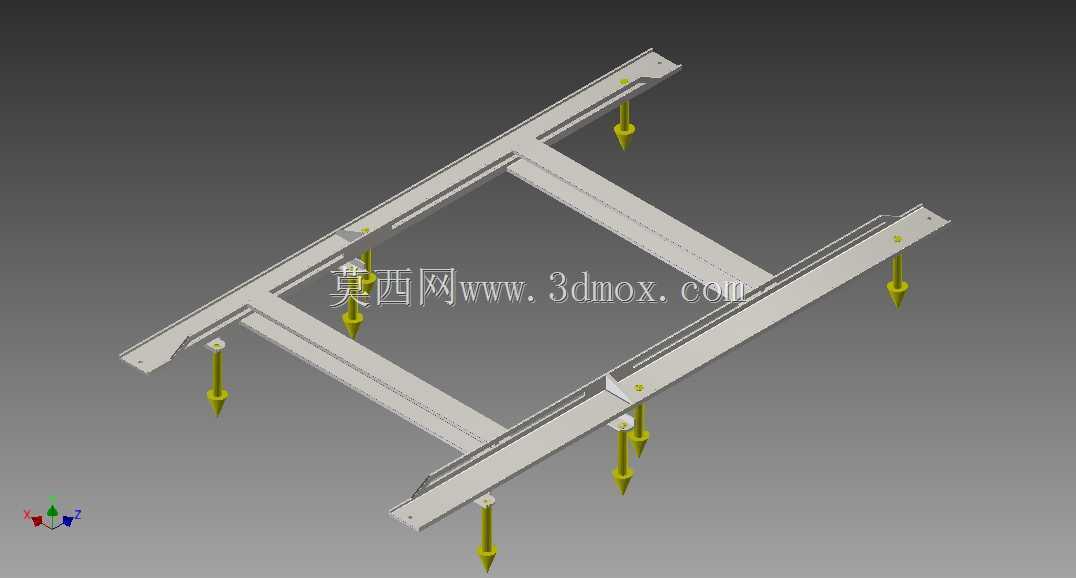

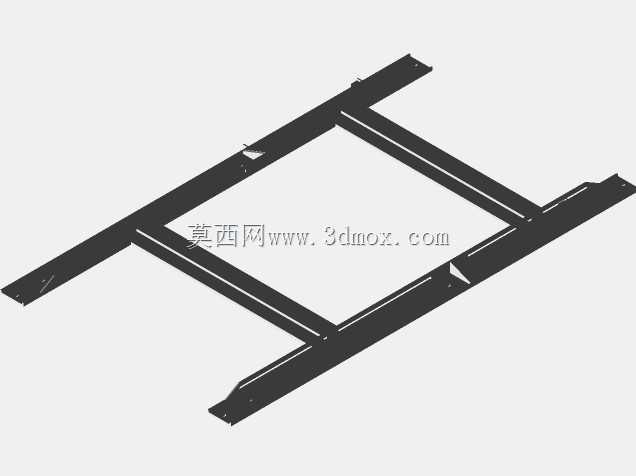

　　从结构布局看，构架采用分体组装式而非整体焊接箱体：底架为框架式托盘，四周留出螺栓过孔与定位销孔，设备落装后先由销孔定位再穿螺栓紧固；两根主立柱从底架两侧向上延伸，顶部通过横向连接板连成门形框架，既约束设备上部的横向位移，又为上方线缆、风道接口留出穿行空间。立柱与底架之间采用螺栓加定位键的连接方式，现场可以先把底架固定到车体，再吊装设备落位，最后装立柱与顶部拉杆，组装顺序灵活，不需要在狭小的车体舱室内整体翻转施焊，这对地铁车辆总装流水线的作业窗口非常友好。

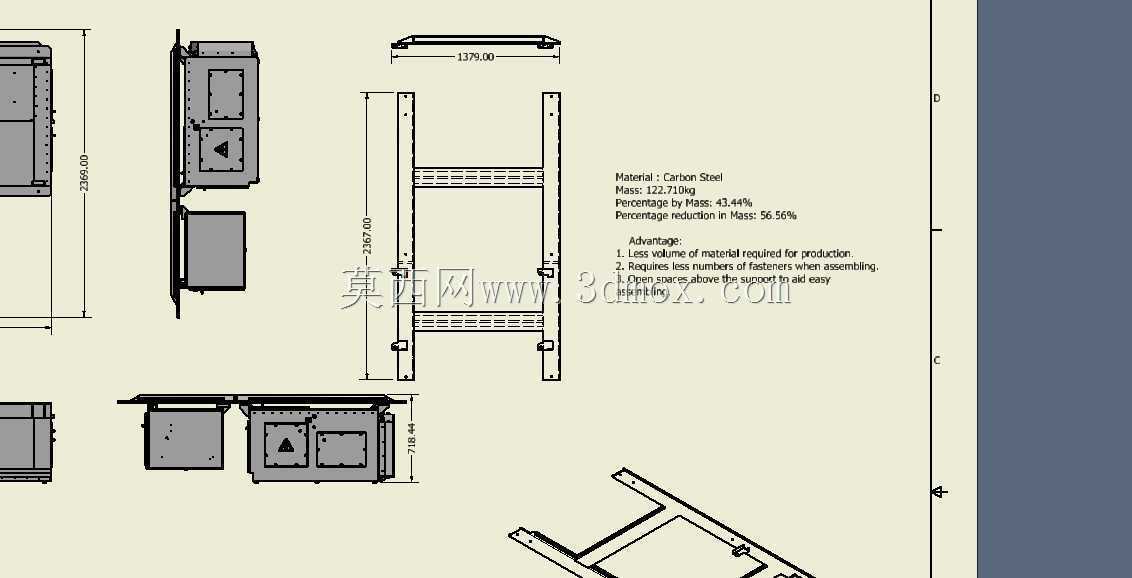

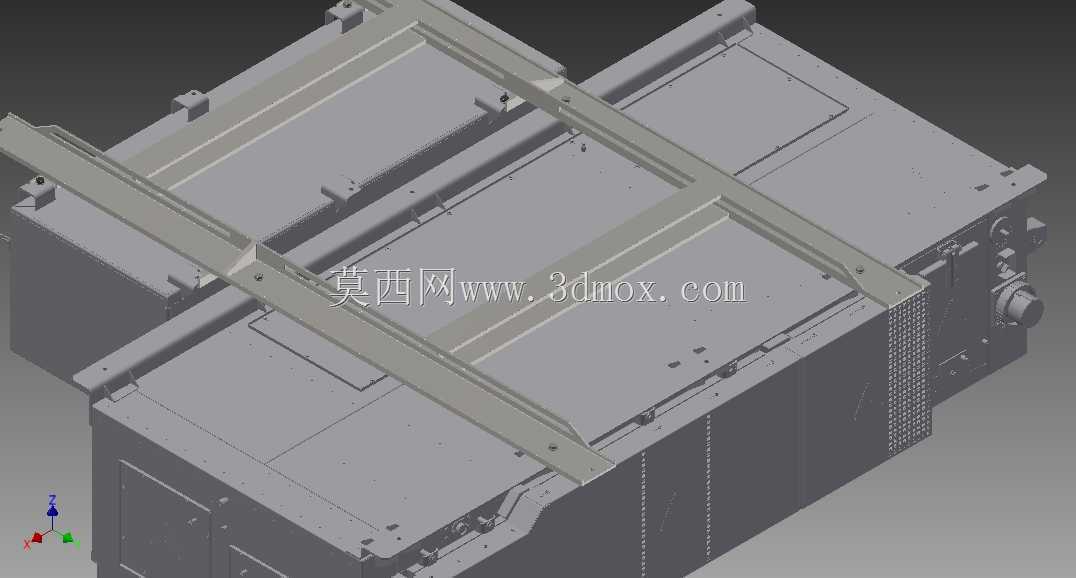

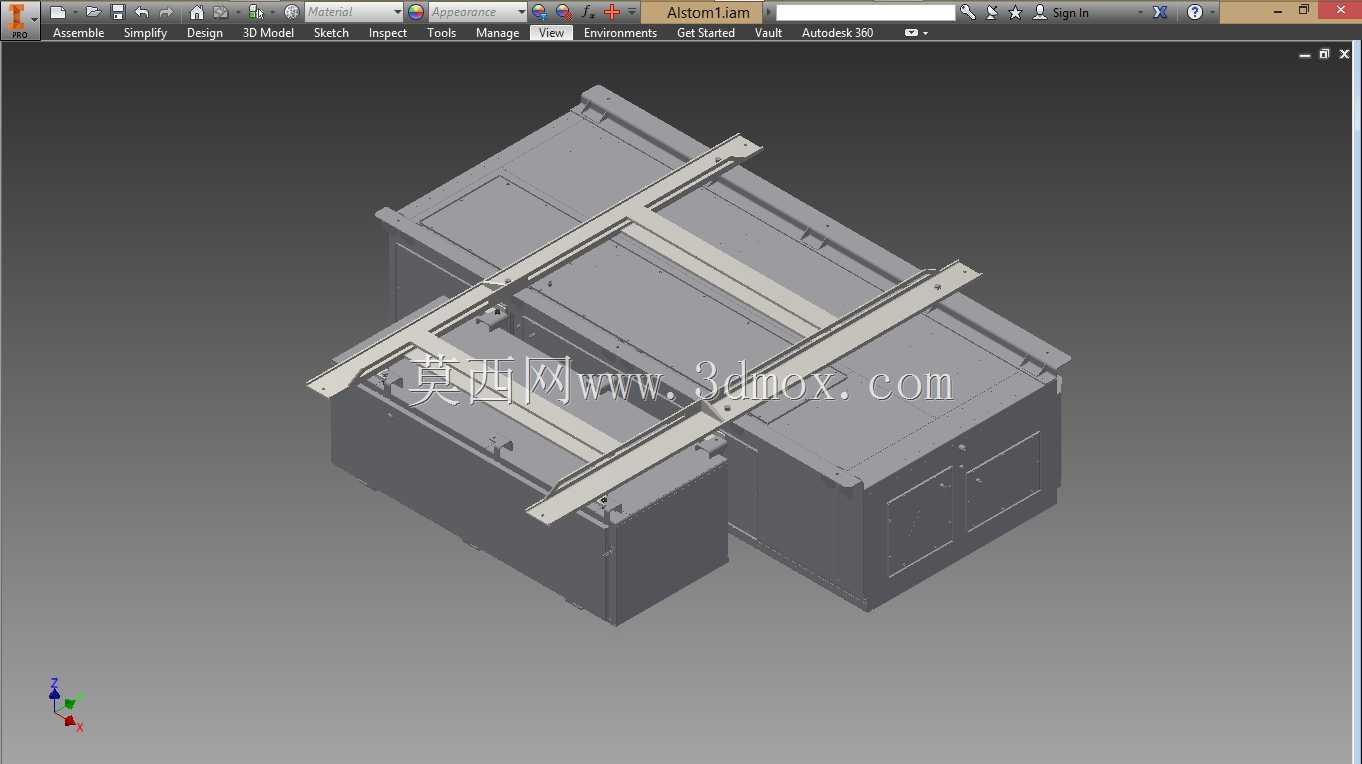

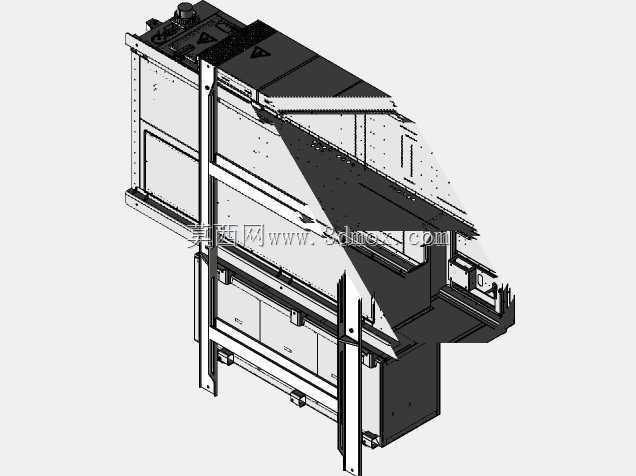

　　外形与安装边界方面，构架整体呈立式门架加底部托盘的形态，高度方向顺着设备舱的竖向空间布置，宽度贴合车载设备的壳体轮廓，侧向不超出车体设备舱的限界要求；底架四角的安装脚与车体预埋滑槽对位，孔位按车体标准接口间距排布，保证互换性。构架内侧与设备外壳之间预留了均匀的间隙，既避免运行振动中金属件直接磕碰，也给减振垫、接地线缆留出安装位置；顶部横梁下方预留了线缆扎带孔与管路固定点，设备的动力线、信号线可以沿立柱内侧走线，不与运动部件干涉。

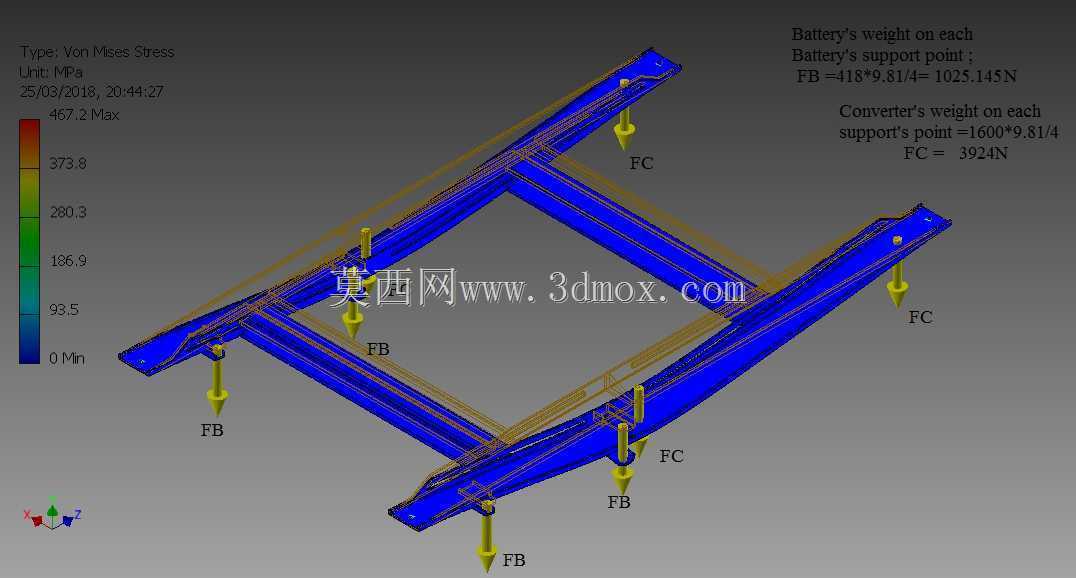

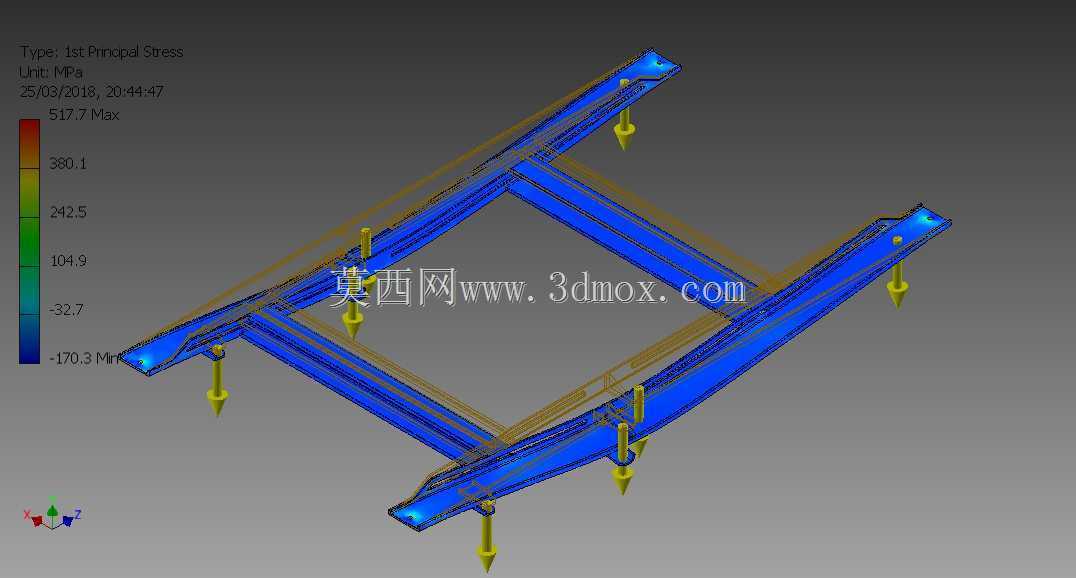

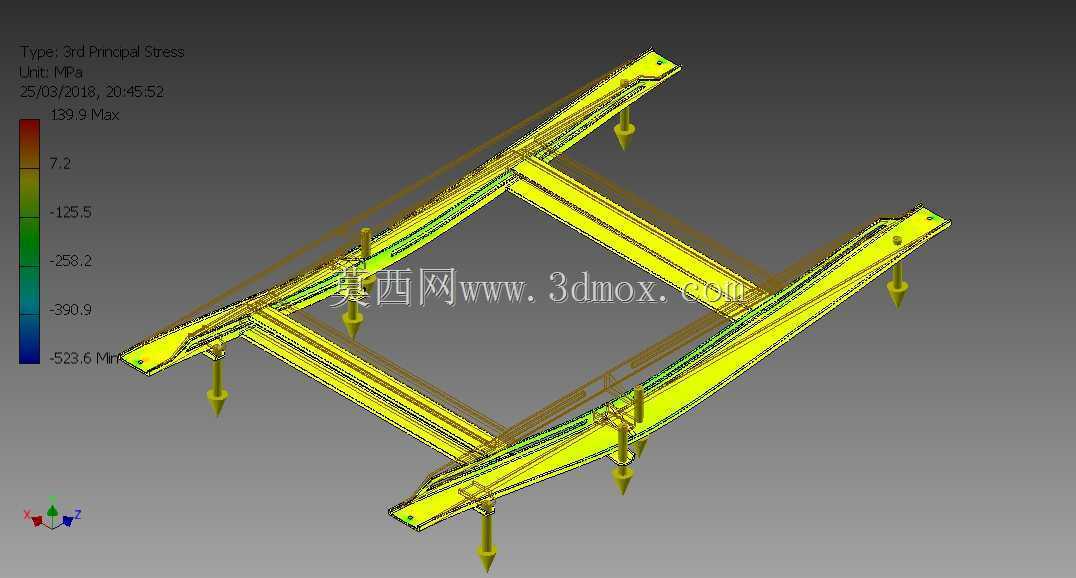

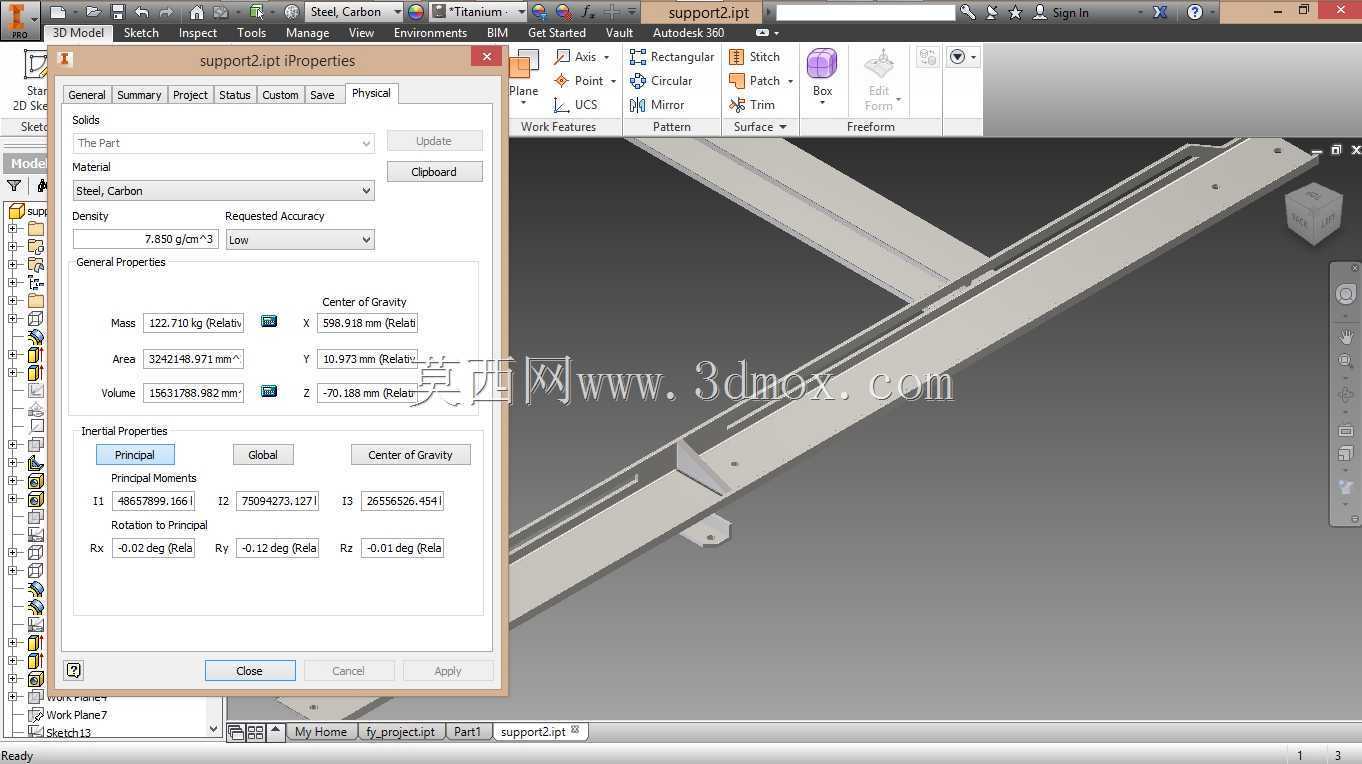

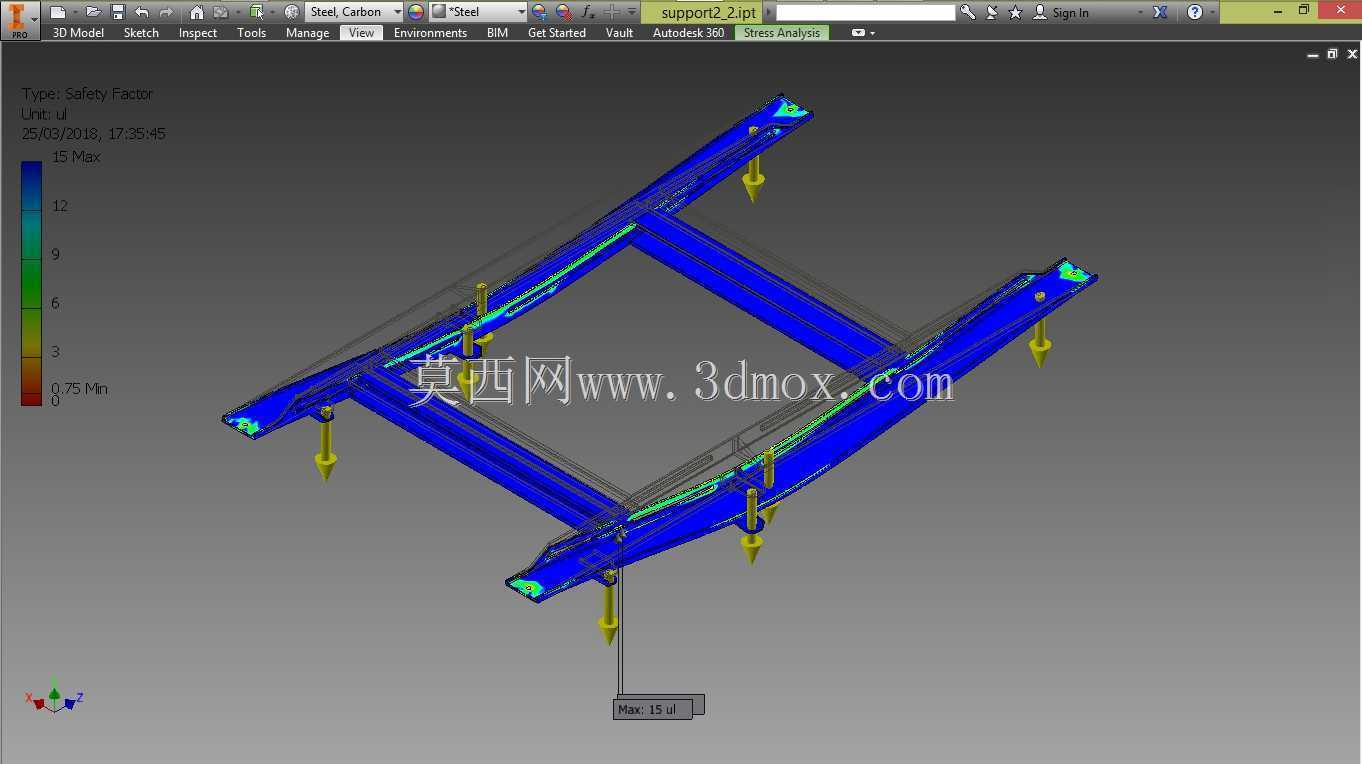

　　功能特性上，工字梁主骨架在车辆纵向冲击工况下能提供足够的抗弯刚度，抑制设备点头与侧摆；底架的多横梁分布把设备底部的集中载荷摊开到多个支撑点，降低局部应力。构架各外露连接点都设计成可达位置，检修时拆开侧向护板即可紧固螺栓、检查减振件，不需要整体拆卸设备。材料选型上主承力件采用型钢与板材焊接后整体加工安装面，非承力的护板、走线支架则用薄板折弯件，进一步控制重量。

　　设计思路上没有追求复杂的一体化成型，而是顺着车载设备装配的实际工序倒推：先确定车体安装接口的坐标与限界，再按设备重心布置底架支撑点，让支撑反力尽量靠近重心投影，减少偏载力矩；主立柱的位置避开设备柜门与检修口，保证日常维护时构架本身不成为遮挡。整体结构用最常规的型钢、板材与标准紧固件实现，加工工艺简单，备件替换方便，契合轨道交通装备对可靠性与可维护性的要求，也为同类车载设备的支撑构架设计提供了一个可复用的轻量化思路。
