牵引连接球头销轴结构三维造型

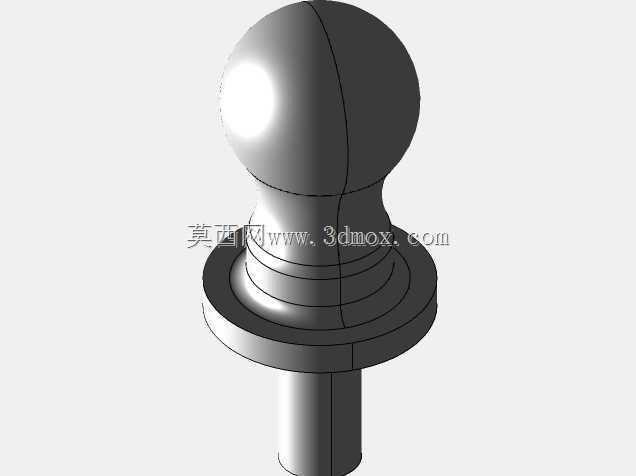

　　在电力变压器现场转运、厂区短距离移位以及配套牵引工装的挂接环节，这类球头牵引件承担着牵引力传递与挂接对位的核心作用。不同于普通平板吊环或直杆销轴，它把顶部的完整球面作为牵引挂具的接触配合面，下方依次设置过渡锥颈、多层环形限位台、径向法兰盘与底部直杆安装段，整套结构没有多余的复杂曲面，所有特征都围绕受力、限位、安装三个实际需求展开。

　　从现场使用逻辑来看，牵引作业时挂具的卡扣或牵引环会套在顶部球头区域，球面的优势在于挂接过程中允许挂具存在小角度偏摆，变压器在厂区路面经过轻微起伏、牵引方向出现小幅偏移时，接触位置不会出现硬棱角卡滞，牵引力可以沿球面顺滑过渡到杆体，避免局部应力集中在某一条棱边上。球头下方的收窄锥颈并不是单纯的造型过渡，它给挂具卡扣留出了活动间隙，同时锥颈的直径差形成第一道轴向限位，防止挂具在牵引过程中从球头上方滑脱。锥颈下方加工出的多道环形台阶，一方面可以在装配配套锁紧垫片、防尘护套时提供轴向定位面，另一方面台阶处的阶梯截面可以分散球头传递下来的拉拔载荷，让应力从大直径球头逐步过渡到下方杆体，避免截面突变带来的疲劳风险。

　　中部的径向法兰盘是整个零件的安装基准面，现场装配时法兰下端面会贴合在变压器底座或牵引支座的安装板表面，法兰的外径远大于杆体直径，能够承受牵引时产生的倾覆力矩，当牵引方向不是完全沿杆体轴线方向时，法兰面可以把侧向载荷均匀传递到安装基板上，不会让底部直杆单独承受弯折力。法兰下方的圆柱形直杆为插装定位段，实际安装时该段会穿入支座的预制安装孔内，配合孔轴过渡配合完成径向定位，伸出端可以加装锁紧螺母或者开口销完成轴向固定，保证整个牵引球在受到反复拉拽、冲击载荷时不会从安装孔中脱出。

　　建模过程中可以优先采用回转类特征思路完成主体构建，先在过轴线的草图平面绘制出半侧轮廓线，轮廓线上依次定义球头半径、锥颈的上下端直径与锥度、每一道环形台阶的高度与直径差、法兰盘的厚度与外圆尺寸、底部直杆的直径与有效插装长度，通过回转命令一次性生成主体基础实体，后续再对各台阶交接处、球头与锥颈衔接位置添加工艺圆角，消除热处理与受力过程中的应力集中点。球面的轮廓度需要重点控制，建模时保证球面为完整半圆回转生成，避免出现碎面或拼接曲面，后续工程图导出时可以直接标注球径尺寸，球面的表面粗糙度要求高于杆体部分，减少挂具摆动过程中的磨损。

　　安装边界方面，底部直杆的直径需要和牵引支座的安装孔保持匹配，法兰盘的外径要覆盖支座安装孔周边的承压区域，法兰厚度需要满足最大牵引载荷下的抗压强度要求，不能在拉力作用下出现法兰变形。球头的直径决定了配套牵引挂具的卡口尺寸，设计时需要保证挂具卡口的开口尺寸小于球头最大直径、大于锥颈最小直径，这样挂具装入后可以自然卡在锥颈位置，正常牵引时不会脱出，拆卸时又能通过对位顺利取出。零件整体沿轴线完全对称，不存在偏心结构，牵引力传递路径始终沿球头中心、锥颈、法兰、直杆这条轴线向下传递，载荷路径连续顺畅，没有薄弱的受力截面。在变压器短途牵引、车间重型设备移位挂点、工装牵引连接端等场景下，这种结构兼顾了挂接灵活性与连接可靠性，加工时可直接采用圆棒料经车削完成全部外形加工，无需额外复杂工序，热处理后提升杆体与球头的表面硬度，就能满足反复牵引使用的耐磨与强度要求。
