长航时固定翼侦察无人机结构设计

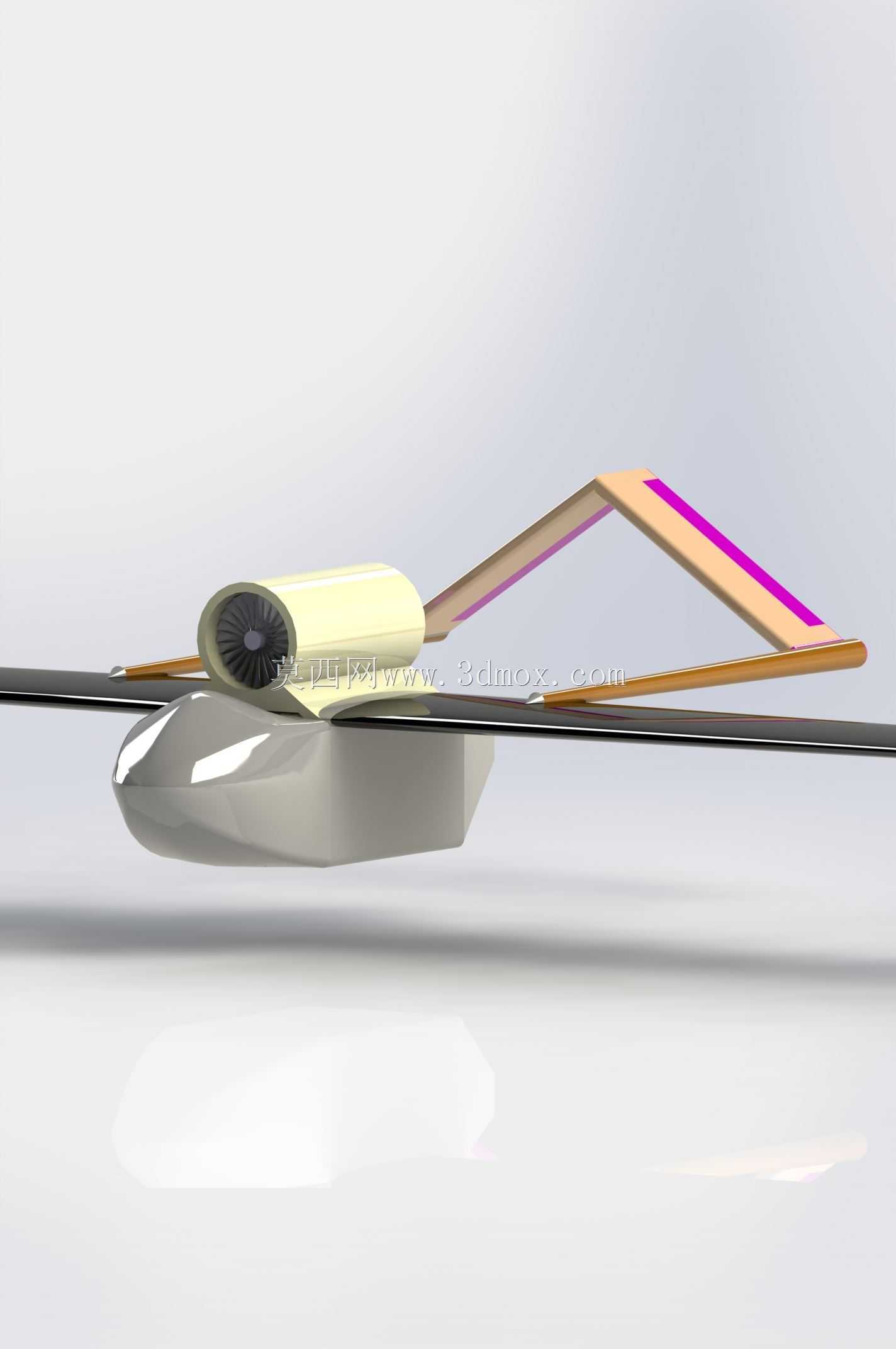

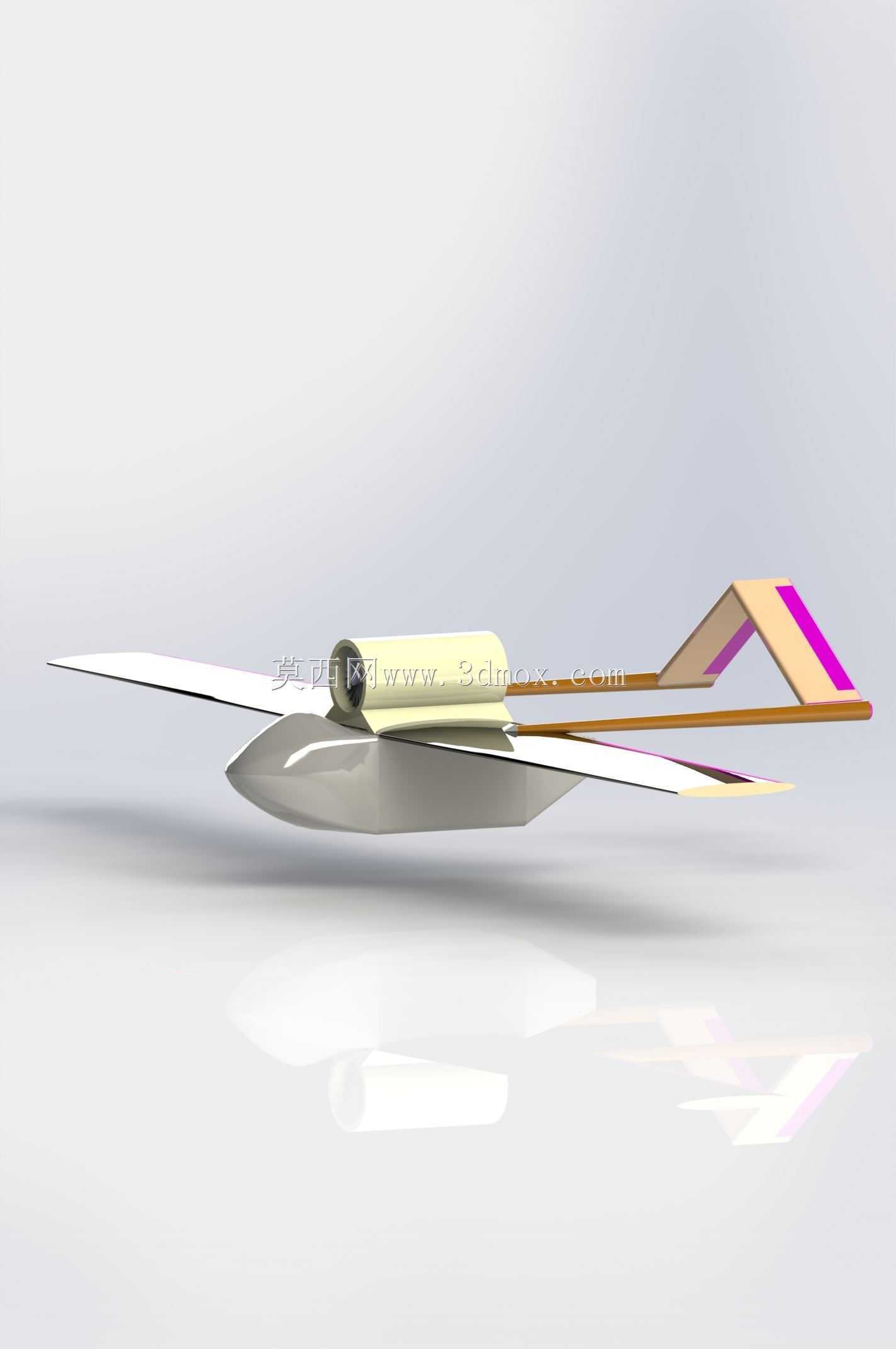

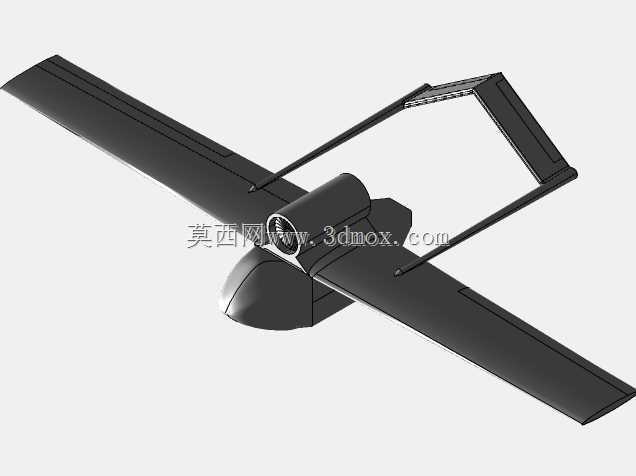

　　这套长航时固定翼无人机的三维结构，围绕低空航测、边境巡检、管线巡查与小范围灾情侦察这类需要长时间留空的任务展开，整机采用上单翼尾撑式布局，机身前段为流线型载荷舱，中段布置动力与储能模块，后段通过两根平行尾撑连接尾翼，既拉长了尾力臂、缩小尾翼面积以降低阻力，又给后置推进动力留出了整洁的安装空间。

　　从外场使用的实际约束倒推设计时，首先要兼顾手抛/弹射起飞与简易滑跑降落的需求：机头下方做了圆滑的防擦触地曲面，腹部预留滑橇接触区，降落时即使姿态略有下沉，也能让载荷舱避开硬冲击；机翼采用大展弦比平直翼，翼型选低速高升力层流翼，巡航速度区间留空效率高，失速速度低，对没有正规跑道的野外作业点非常友好。机翼与机身的对接面布置快拆锁紧接口，外场转运时可将机翼、尾撑分段拆下，装入便携储运箱，到达作业点后无需专用工装即可完成组装。

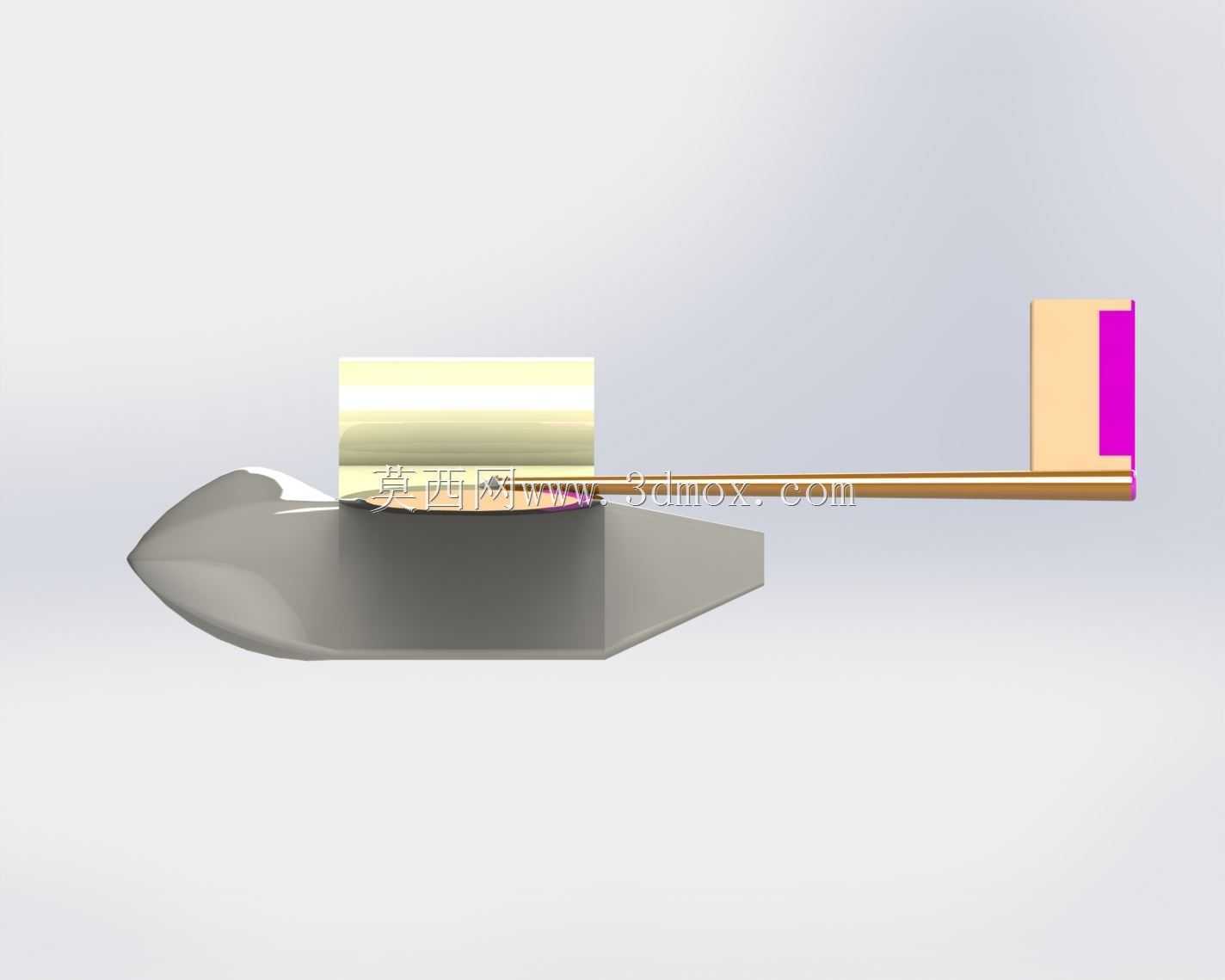

　　结构分区上，机头锥内部预留光电吊舱安装位，周边留出走线与减震隔框的边界；机身中段的主承力框采用框梁一体化布局，储能电池沿机身纵轴排布，把整机重心严格约束在机翼气动焦点前方的允许范围内，更换不同重量的任务载荷时，只需调整电池前后位置即可配平，无需额外配重。后置动力段安装在机身尾部上方的发动机架上，螺旋桨旋转平面与尾撑、尾翼完全错开，避免桨叶气流直接打在尾翼结构上产生振动，同时推进式布局让机头前方无遮挡，光电载荷的观测视野不会被桨叶干扰。

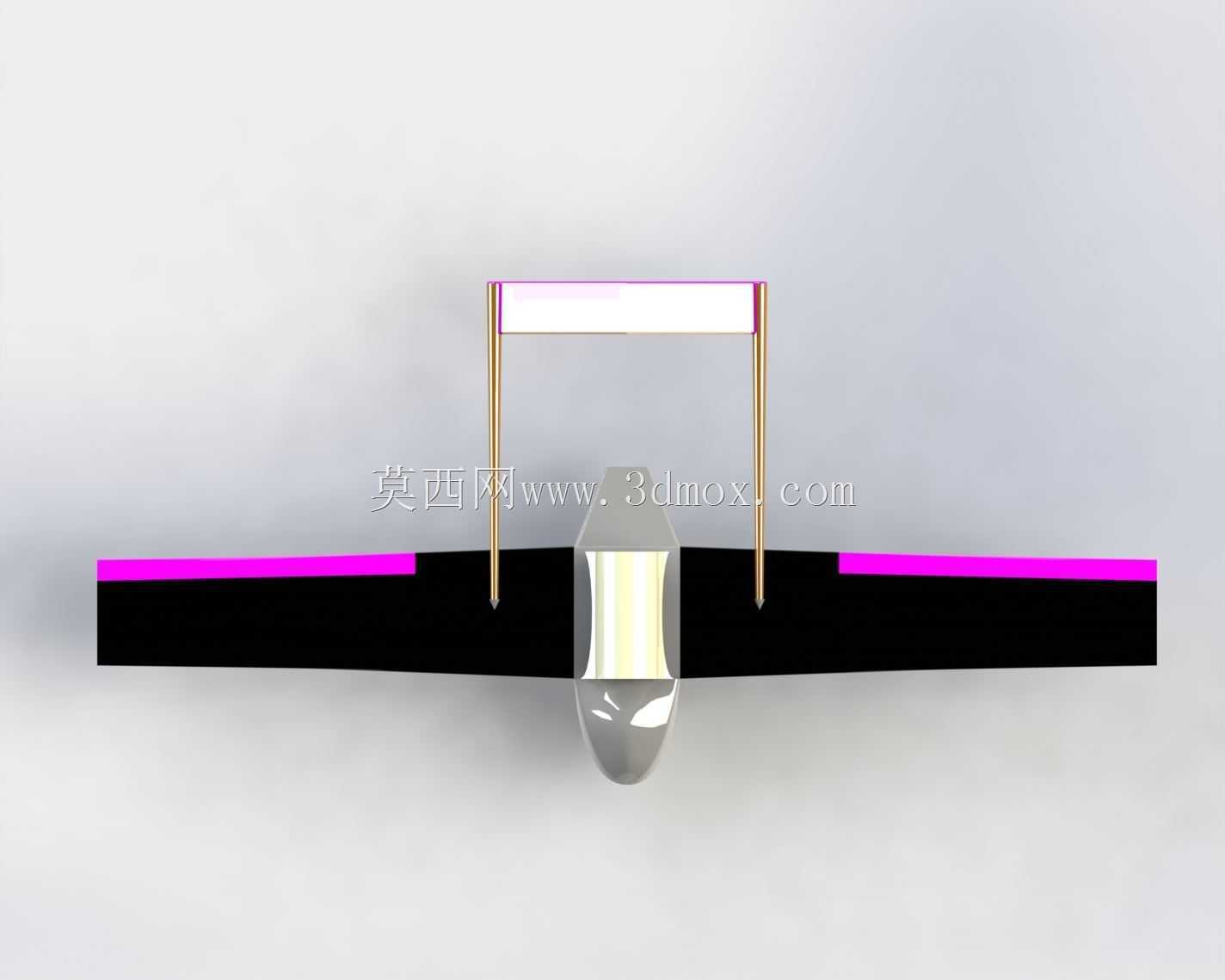

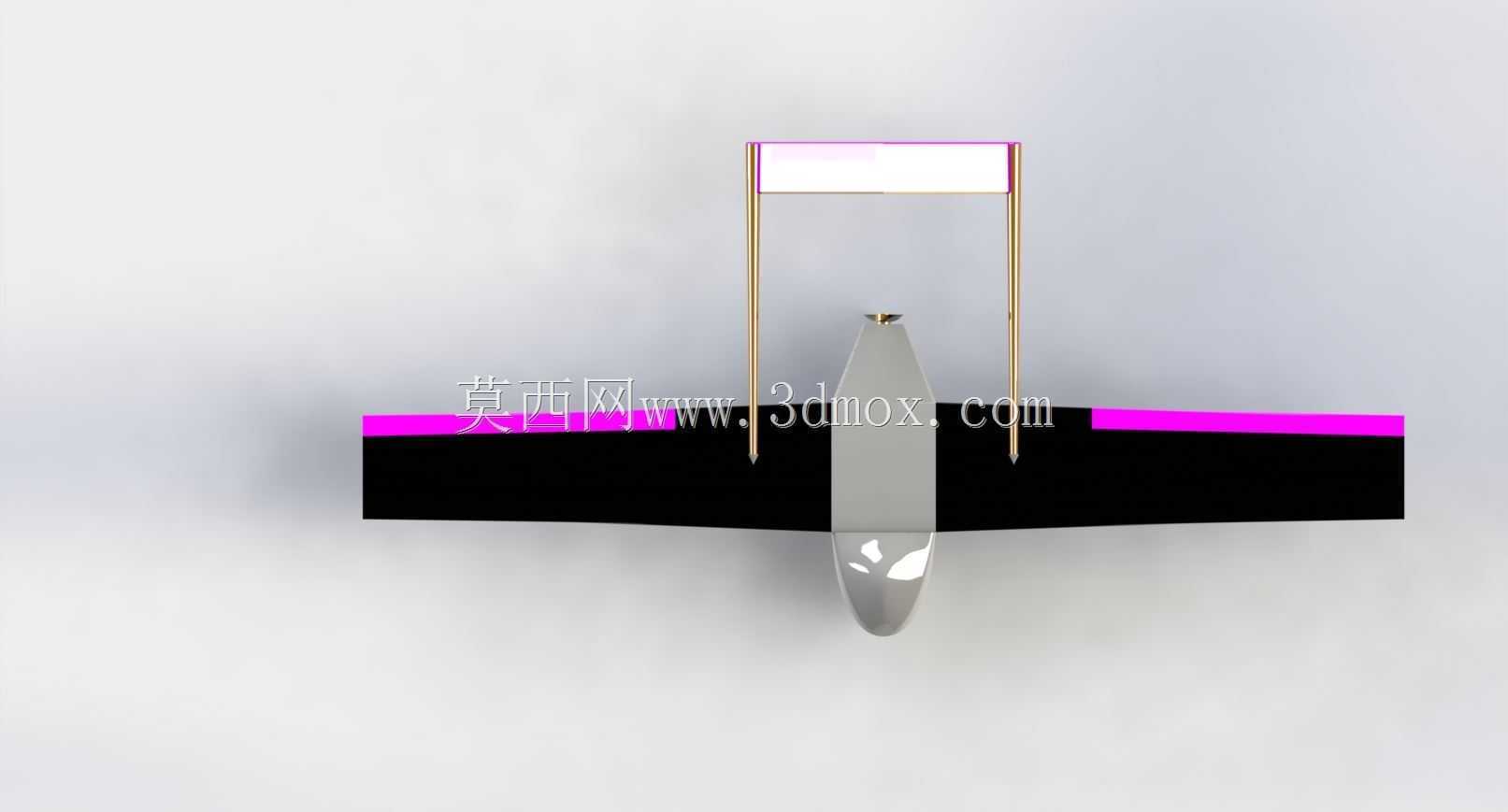

　　尾撑采用薄壁管梁加局部加强接头的形式，从机翼后缘附近向后延伸，末端连接水平尾翼与垂直尾翼；双尾撑之间的水平尾翼形成安定面，垂尾分别布置在两侧尾撑末端，航向安定性冗余度高，单侧面遇到侧风扰动时，两侧尾翼的气动力差能快速修正偏航。机翼后缘预留副翼舵面的安装缝隙，舵机嵌入机翼内部的舵机舱，舵面摇臂与舵机输出轴的连接位置做了密封台阶，防止野外扬尘、降雨进入舵机内部。

　　安装边界方面，整机翼展按单人可搬运的上限控制，机身长度与尾撑长度匹配，储运状态下拆分后的最长部件不超过常规越野车后备箱尺寸；机身底部预留三个通用任务挂点，可挂载小型测绘相机、气体检测模块或应急通信中继设备，挂点接口采用标准化快装螺孔，更换载荷时不需要改动机身主结构。各活动舵面的转动行程在三维装配中做了全角度干涉检查，副翼上下偏转、尾翼舵面俯仰转动的全过程都不会与周边结构、走线发生摩擦；机身表面的蒙皮分块沿气动流线划分，接缝顺气流方向布置，减少巡航时的附加阻力。

　　针对作业维护的细节，机身侧面开设检修口盖，口盖位置正对电池接插件、飞控安装舱，外场排查线路、更换电池时不需要拆开整个机身；机翼内部预留航线管腔，从机翼根部到翼尖的灯线、舵机线全部走内埋通道，外表面没有外露线束，既降低阻力，也避免低空飞行时挂到树枝、线缆。起落场景如果选用滑跑配置，可在机身腹部加装轻量化三点式起落架，安装孔位在主承力框上预先预留，不需要在蒙皮上二次打孔，保证结构强度一致性。
