航空轻量化轴承支撑摇臂结构

　　该承力摇臂类构件主要应用于小型飞行器起落架与机体铰接点位，承担着陆冲击载荷传递、机轮摆转导向以及地面滑跑阶段的侧向约束功能，是连接起落架缓冲支柱与机身安装接头的核心传力部件。在飞行器起降过程中，该构件需要同时承受垂向冲击弯矩、航向制动拉力与转向侧向扭矩，三类载荷随着陆重量、下沉速度、跑道摩擦系数动态叠加，工况边界复杂，对结构的刚度连续性与疲劳冗余度要求较高。

　　从实际装机边界来看，构件两端分别设置轴承安装孔与机身铰接接口：大端孔位用于压入衬套或滚动轴承，与起落架支柱转轴形成回转副，孔壁预留均匀的轴承配合壁厚，保证压装后内圈受力均匀，避免局部应力集中造成衬套蠕变；小端及侧方凸台设置螺栓过孔与定位贴合面，用于和机身承力框连接，贴合面采用平面铣削基准，孔位间距按照机体安装接头的坐标公差匹配，保证装配后摇臂转动无卡滞。

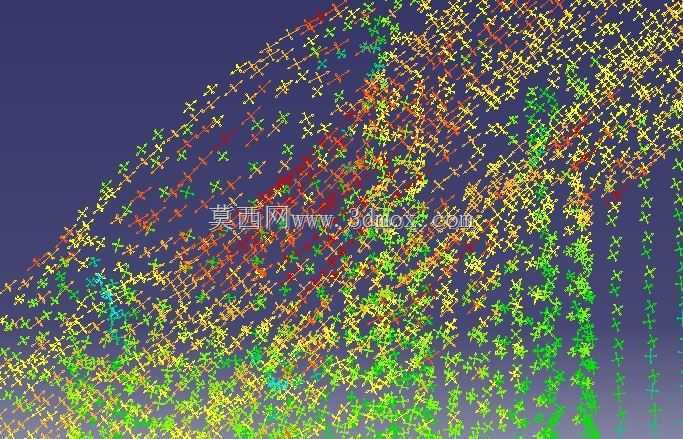

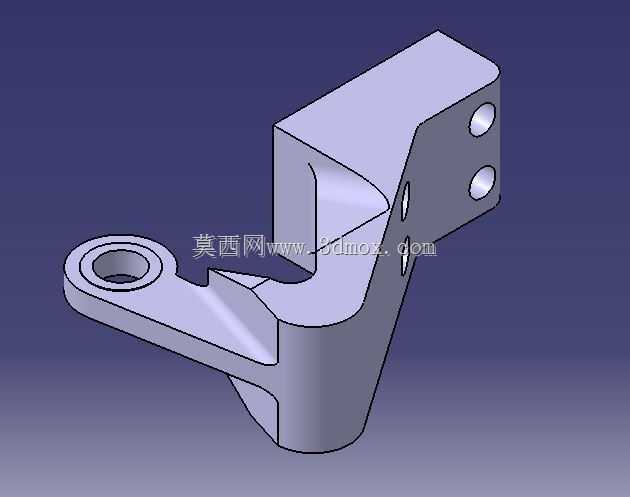

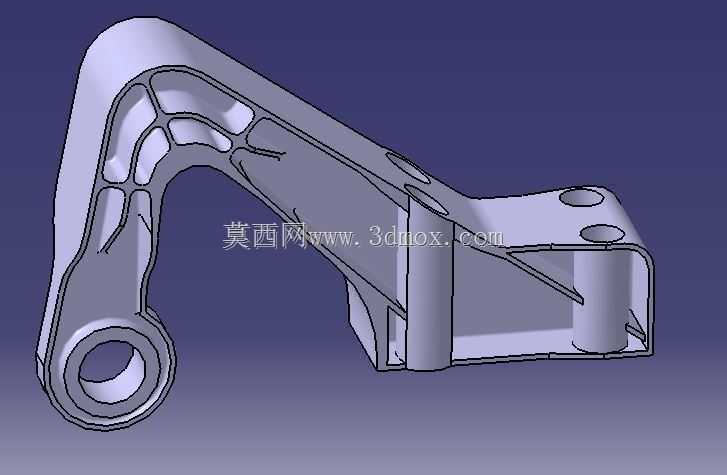

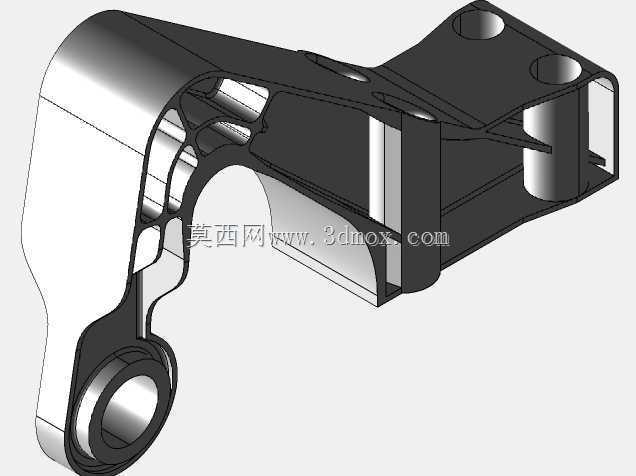

　　结构方案采用薄壁H型梁传力布局，摒弃传统实心锻件的等厚度设计思路，以主应力走向作为材料分布依据：在有限元后处理中提取三类典型工况的主应力矢量方向，将高应力区的材料沿应力流线连续布置，低应力区则大幅去除冗余材料，最终形成镂空桁架式的腹板形态。整体构件不含轴承时质量控制在296克，相较原有860克的无轴承实心方案减重约65%，在飞行器整机重量控制中能够有效降低起落架系统的非簧载质量，进而改善着陆冲击过程中的缓冲效率。

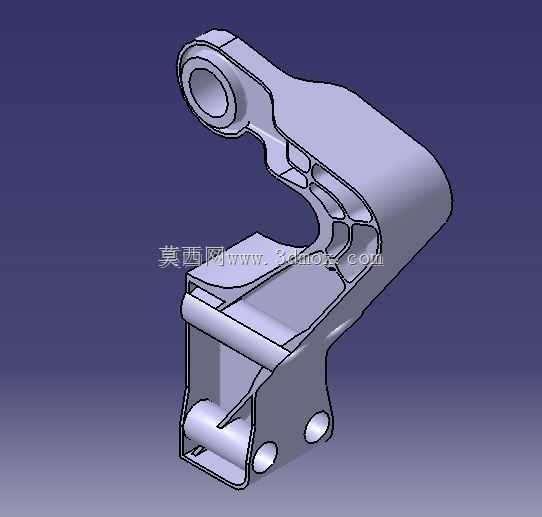

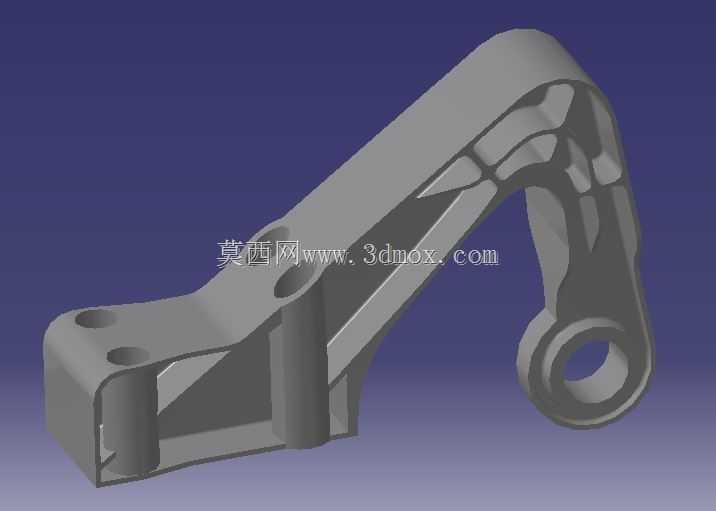

　　建模过程中首先围绕安装硬点搭建骨架曲线，明确两端孔中心距、铰接轴线平行度以及螺栓孔的位置边界，再以拓扑优化结果为参考生成基础实体。腹板区域采用变厚度薄壁设计，载荷传递路径上的筋条宽度随弯矩梯度逐步变化，靠近轴承孔的位置局部加厚并设置圆角过渡，避免孔边应力峰值超出材料许用范围；侧向凸台与主体梁的交接处采用大圆弧过渡，消除截面突变带来的应力集中风险。所有外露棱边均做倒角处理，既符合增材制造的成型工艺要求，也减少后续表面处理的应力薄弱点。

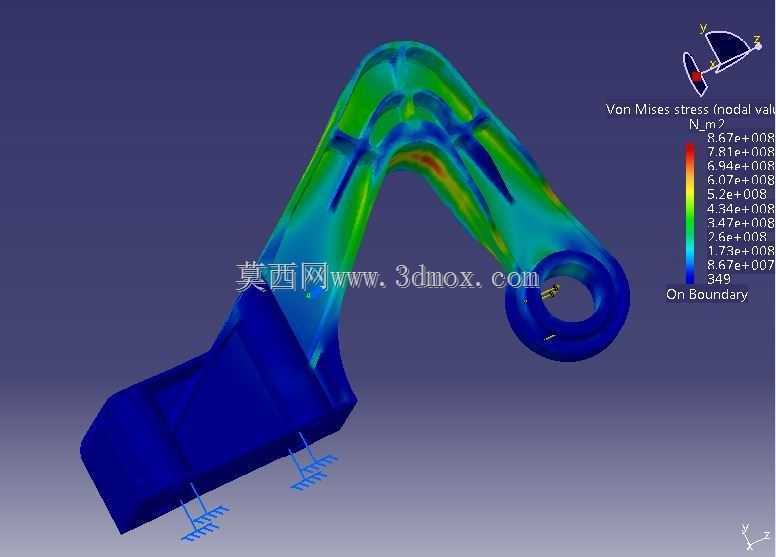

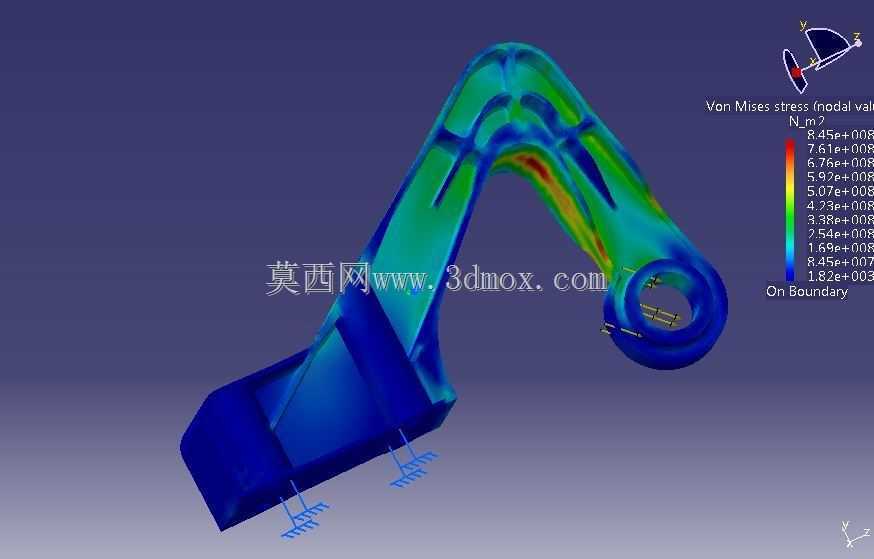

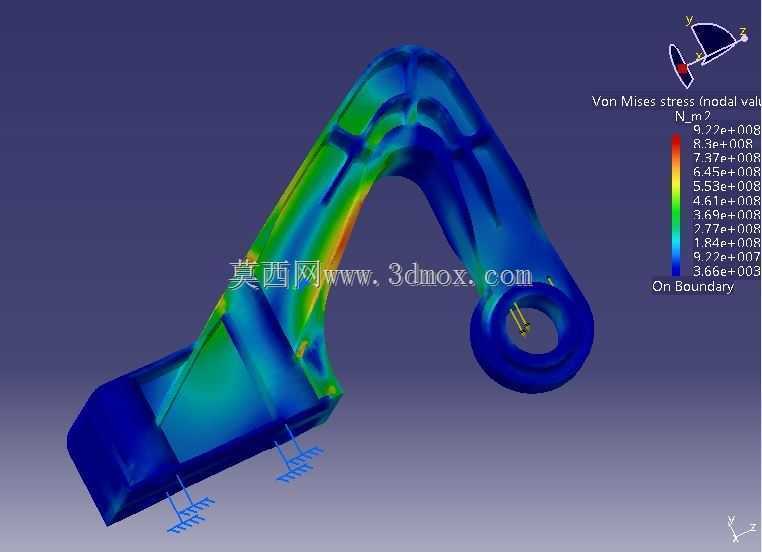

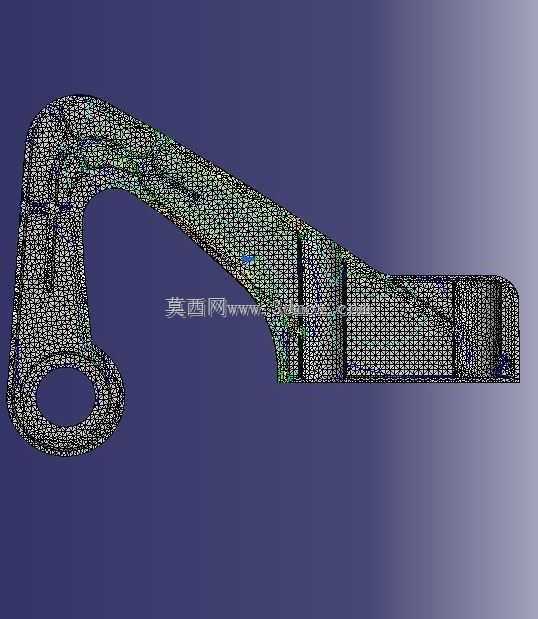

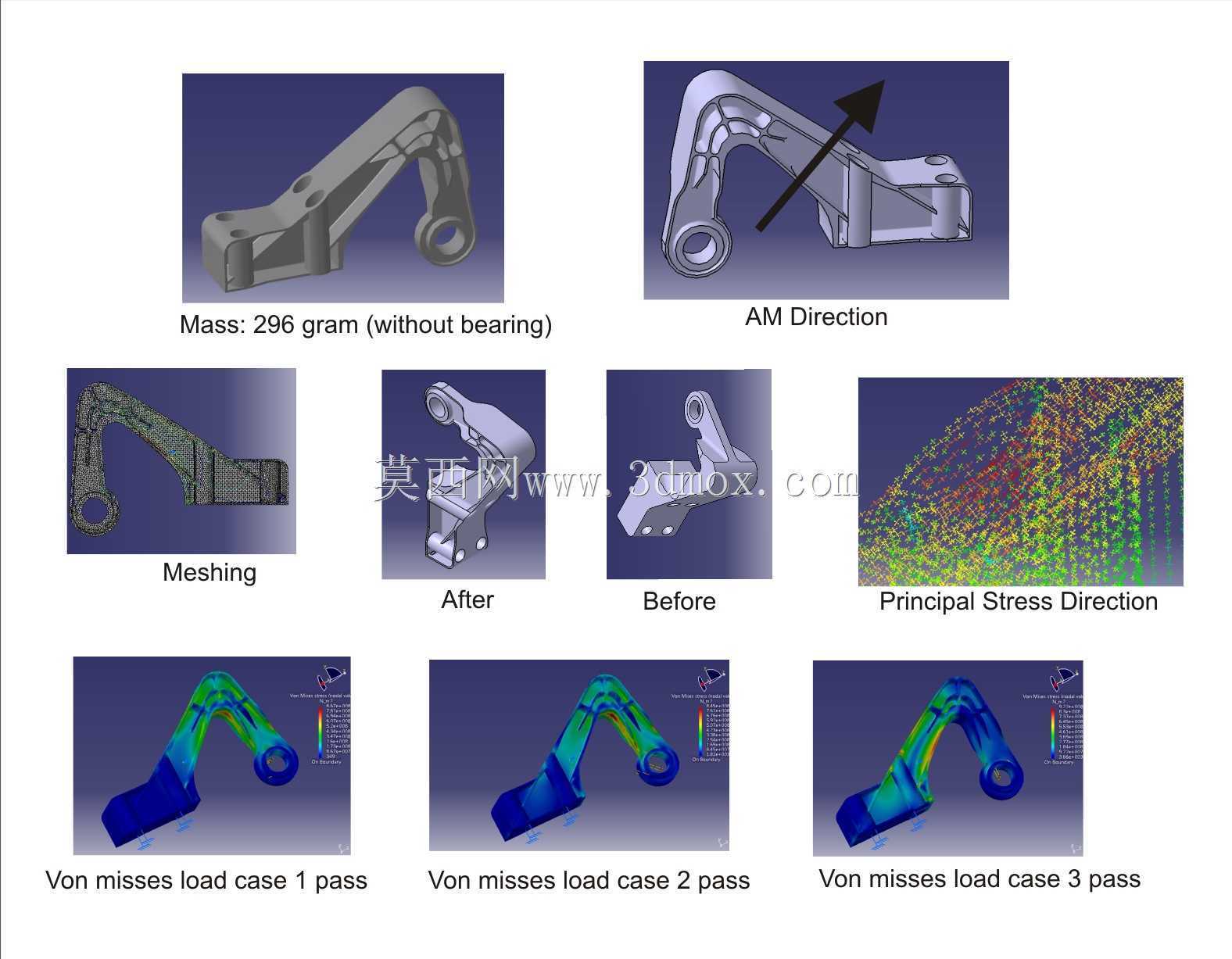

　　强度校核环节采用0.045英寸尺度的网格进行有限元划分，对轴承孔内表面、螺栓贴合面分别建立耦合约束，模拟真实装配中的载荷传递方式。三类典型工况的计算结果显示：第一工况下构件最大冯米塞斯应力为867MPa，第二工况最大应力为845MPa，第三工况最大应力为922MPa，均控制在材料1000MPa的许用应力阈值以内，应力峰值主要出现在孔边与筋条交汇区域，且分布范围较小，不存在大面积高应力区。

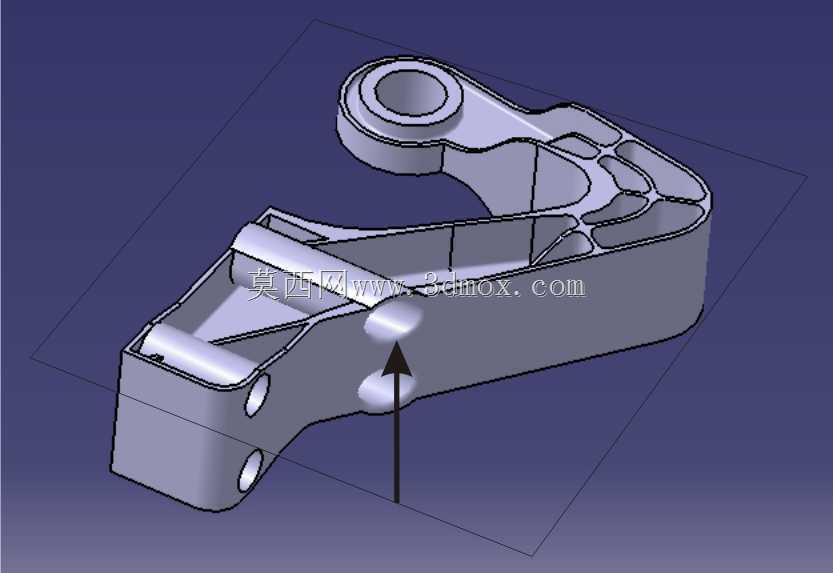

　　针对增材制造的工艺可行性，方案专门规划了打印成型方向，使铺层方向与构件最大主应力方向垂直，让逐层熔融的结合面避开主拉应力作用路径，充分利用金属增材件沿扫描方向的力学性能优势。模型中同时保留了打印支撑的避让空间，镂空腔体内部设计有自支撑倾角，减少内腔支撑的去除难度，成型后仅需对轴承配合孔、安装贴合面进行少量机加工即可满足装配精度。

　　从工程使用角度看，该结构既可以作为电动垂直起降飞行器、轻型固定翼无人机起落架的铰接摇臂，也可经过尺寸缩放后应用于轻型飞机的操纵系统连杆支座。设计过程中把拓扑优化、应力校核与增材工艺约束同步纳入建模流程，在保证承载能力的前提下最大化材料利用率，为航空类承力构件的轻量化设计提供了完整的结构参考。
