单引擎螺旋桨轻型飞机整机结构造型

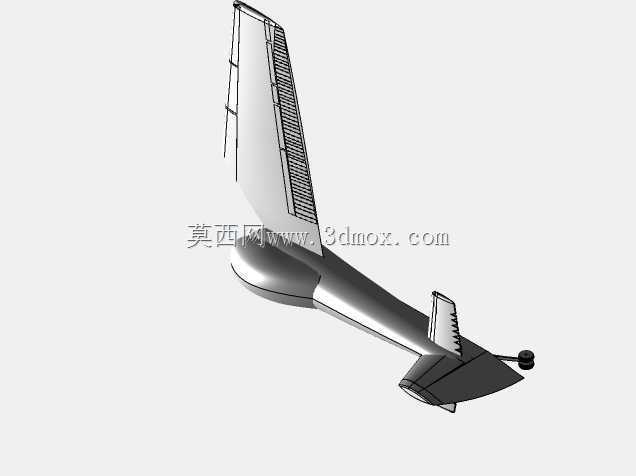

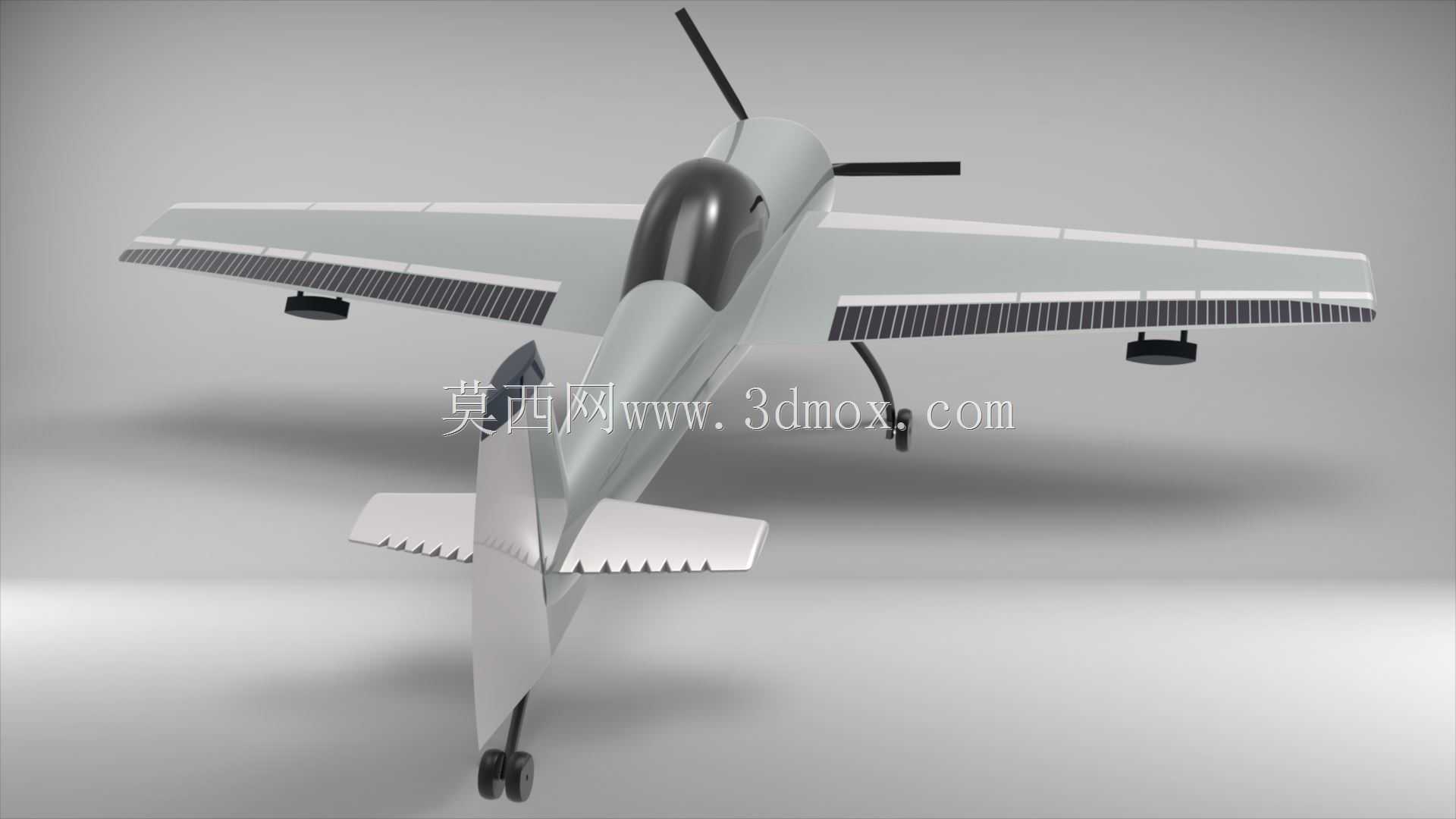

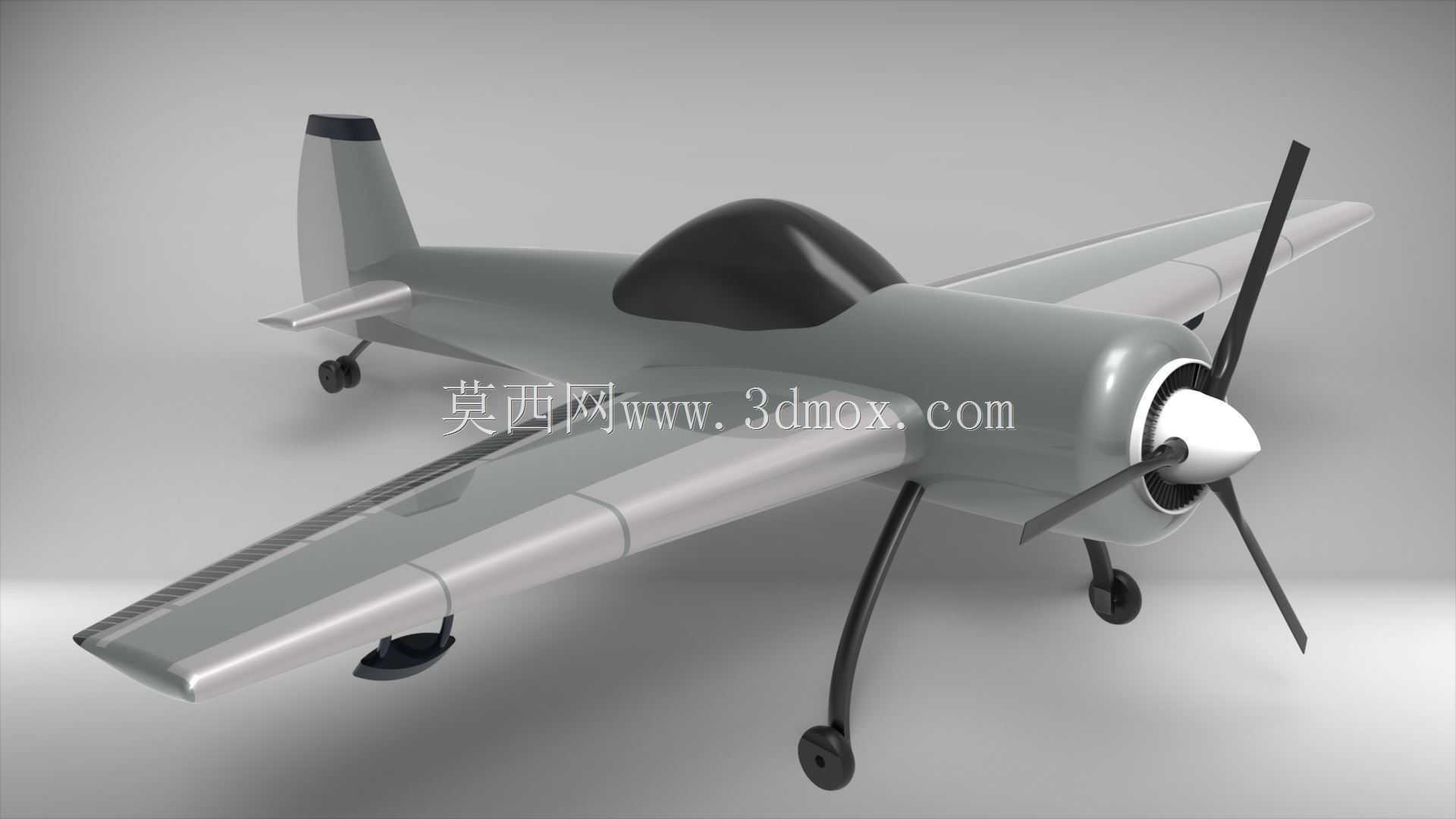

　　这套轻型螺旋桨飞机三维造型围绕低速通用航空平台展开，整机采用前置动力、低单翼、后三点式起落架的经典布局，机身从机头整流罩向后平滑收束，座舱段设置透明舱盖，尾段延伸并连接垂直尾翼与水平安定面。建模时先以机身对称面为基准建立纵向骨架，机头位置预留螺旋桨旋转轴与发动机舱空间，桨叶、桨毂和整流锥按同轴关系装配；机身截面沿航向逐步变化，前部较粗以容纳动力装置和仪表区域，中部放宽形成座舱，后部逐渐压扁收窄，使尾部结构能够传递垂尾和平尾载荷。机翼布置在机身下部，左右翼面通过翼根段贯通或对接，翼型沿展向保持厚度递减，后缘布置可活动舵面区域；翼下两个小型挂点或整流块按对称位置建模，可用于表现副油箱、任务设备或教学演示结构。

　　机翼与机身交接处需要重点处理贴合曲面，避免翼根出现干涉或台阶，同时为翼梁、翼肋和连接接头预留内部空间。尾翼部分由垂直安定面、方向舵、水平安定面和升降舵组成，平尾安装在垂尾下部附近，外形与主翼保持相同的航空曲面逻辑；尾轮位于机身末端下方，与两个主起落架共同形成后三点支撑。主起落架从翼下或机身下部向外伸出，支柱带有明显倾斜角度，轮轴位置低于翼面，尾轮则通过短支架连接在尾梁下方，这种布置在地面滑跑时具有较强的复古轻型机特征，也便于在三维场景中检查停机姿态、擦地角和转向空间。结构表达上，模型把机身蒙皮、座舱玻璃、机翼舵面、起落架支柱、轮胎、螺旋桨和尾部安定面分别建为独立部件，方便后续进行爆炸视图、装配关系检查和机构运动演示。

　　曲面建模以光滑连续为重点，机头罩、座舱盖和翼身过渡区域不能出现生硬折边；机翼前后缘应保持圆润流线，舵面分界线可通过窄缝或台阶表现，但需保证相邻零件在收放状态下不发生碰撞。起落架轮胎与地面接触点、螺旋桨旋转包络、尾翼后缘和翼尖位置共同构成整机外形边界，在布置维修场地、运输托架或展厅场景时，应同时核算翼展宽度、机身长度、垂尾高度以及螺旋桨旋转半径。实际应用中，这类模型可用于航空科普展示、飞行器总体布置教学、外形曲面建模训练、虚拟展厅陈列和轻型飞机概念方案评审。设计思路上，前置螺旋桨使动力轴线与机身轴线接近重合，有利于拉力传递；低单翼布局让主起落架间距更易布置，地面稳定性较好；后三点起落架结构简单，尾轮承受载荷较小，

　　但在建模时需要注意机身仰角与螺旋桨离地间隙。座舱盖采用深色半透明效果，可暗示内部座椅和驾驶空间；机身侧面、机翼上表面和尾翼区域保持简洁，便于后续添加涂装、标识或气动分区。对于工程使用者而言，检查重点不在单一零件厚度，而在整机协调性：螺旋桨旋转面不能与机头罩干涉，机翼后缘舵面偏转范围不能碰到机身，起落架支柱与翼下附件之间要保留拆装距离，尾轮支架在极限偏转时不能擦碰尾梁。若将模型导入渲染环境，可通过金属蒙皮、深色玻璃、橡胶轮胎和哑光桨叶区分材质，使飞机在地面停机状态下呈现清晰的结构层次；若用于结构深化，则可在现有外形基础上继续补充翼肋、隔框、长桁、操纵拉杆和发动机安装架，使概念造型逐步过渡到可评审的数字样机。
