卧式注塑成型设备结构三维设计

　　这套卧式注塑设备的三维结构设计，完全围绕量产场景下的热塑性塑料成型需求搭建，日常对接电子外壳、家电结构件、汽配塑料配件等批量生产场景，是注塑车间成型工序的核心执行设备。从结构布局来看，整体采用卧式同轴排布，将塑化注射单元与合模锁模单元沿同一水平轴线布置，能最大程度降低设备运行时的重心偏移，适配100-500吨锁模力区间的常规量产需求，安装时仅需平整硬化地面即可完成固定，无需额外搭建高位承重机架，车间布局适配性较强。

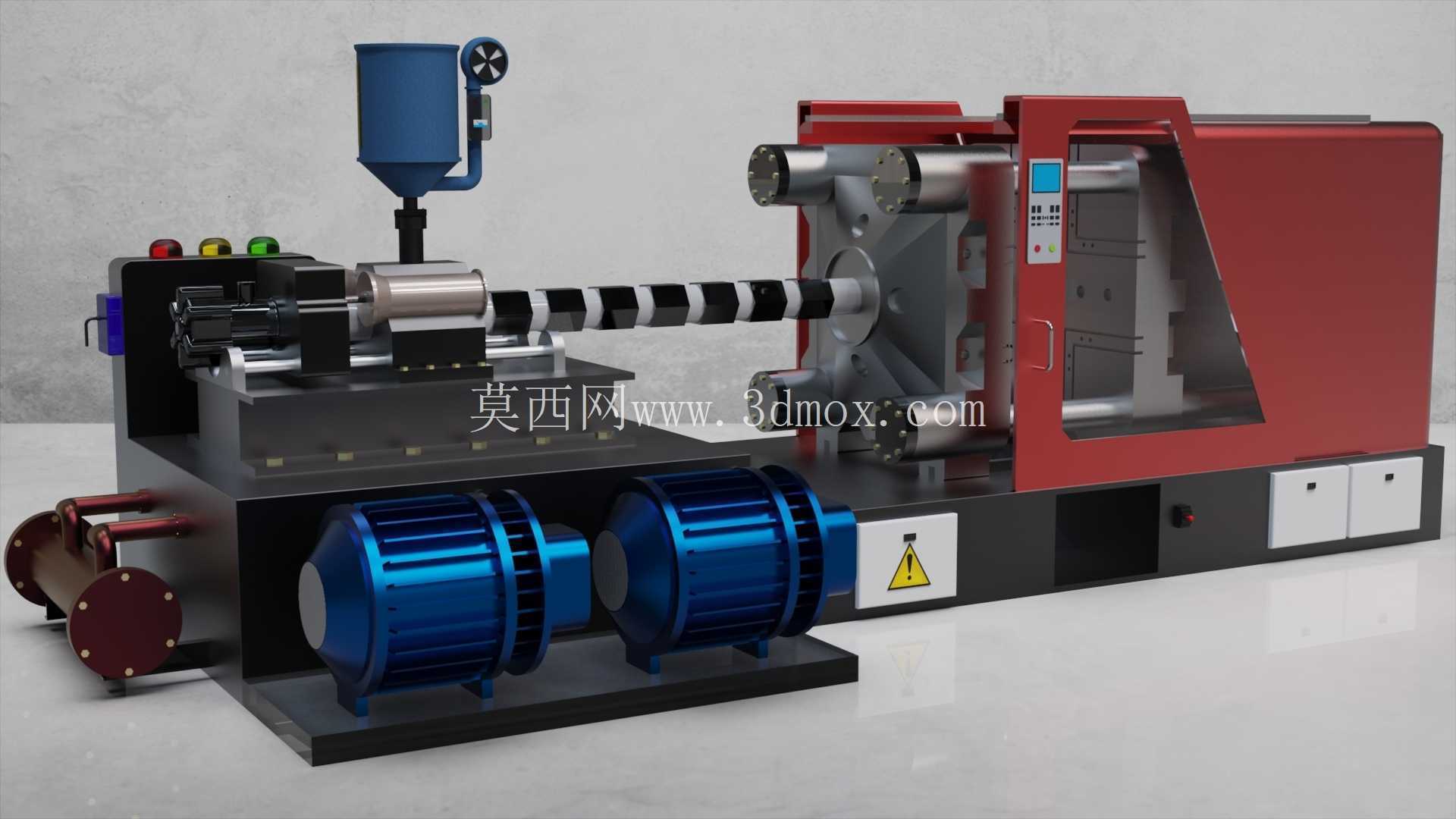

　　设备左侧的塑化注射单元，集成了料斗干燥进料、螺杆分段塑化、喷嘴精准对接的完整功能流道，料斗配置的料位检测与干燥辅件接口，可直接对接车间中央供料系统，减少人工上料的频次与原料受潮风险；螺杆采用三段式变径变距结构，进料段侧重原料输送压实，塑化段通过剪切热与外置加热圈配合完成原料均匀熔融，注射段则通过高精度止逆环结构减少熔料回流，保证每次注射的熔料量误差控制在工艺允许范围内。驱动部分采用双电机配合传动结构，分别为螺杆塑化旋转、注射座整体前移提供动力，相比单电机驱动的结构，可独立匹配塑化与注射工序的扭矩、转速需求，降低不同工序间的动力干扰。

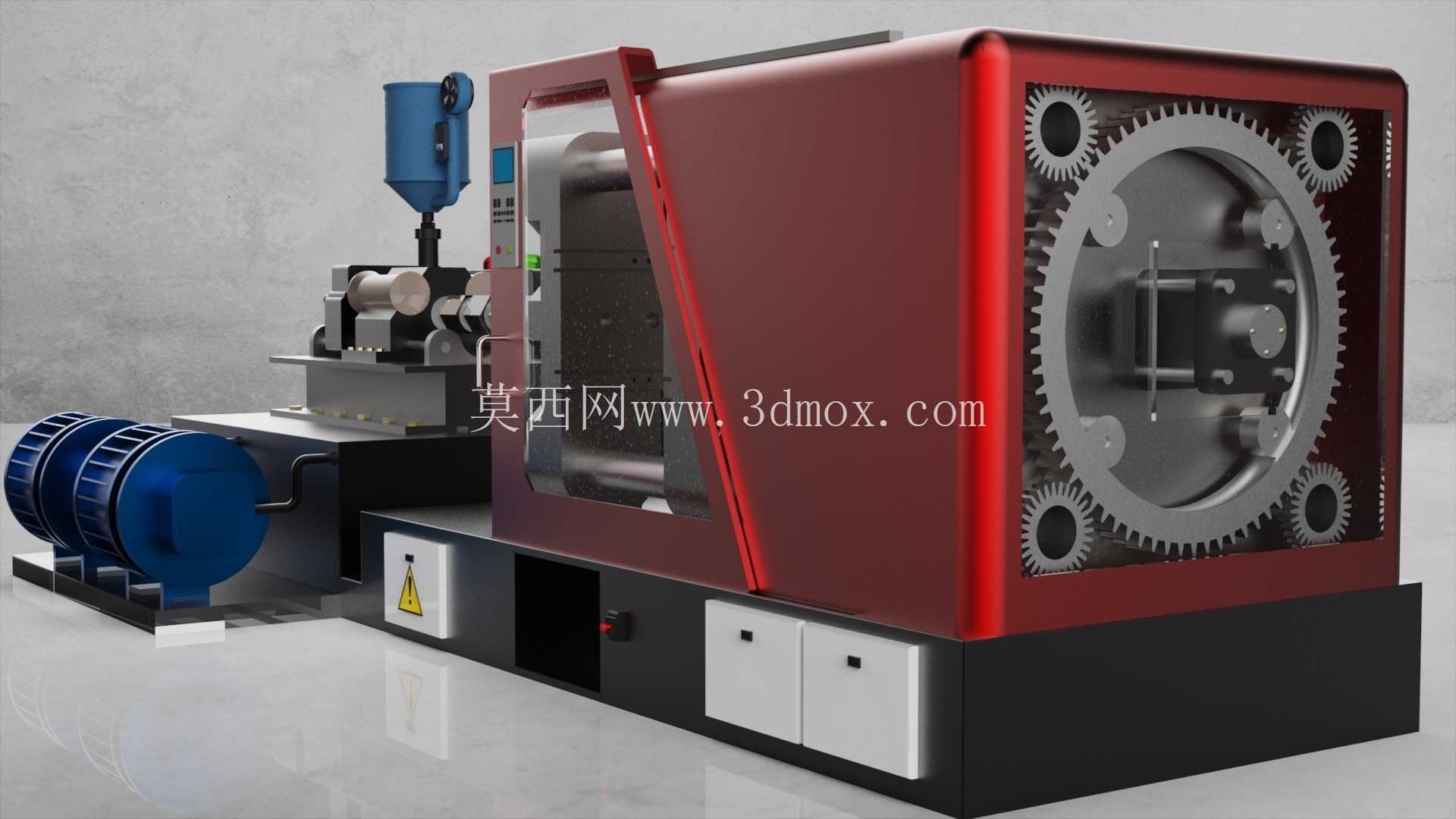

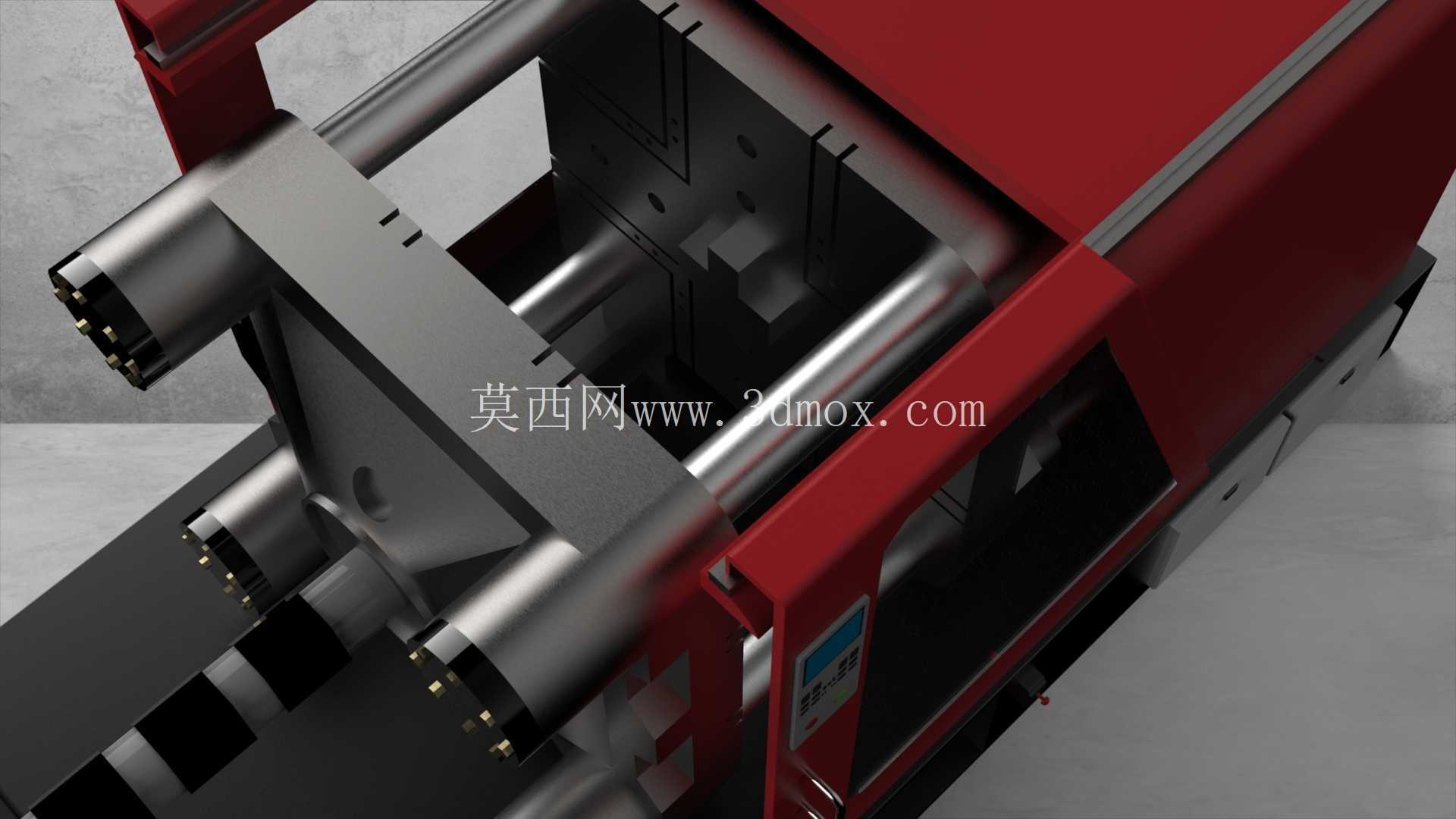

　　中部的合模单元采用曲肘式锁模结构，配合高精度导柱导向，开模行程可根据模具厚度灵活调整，锁模力可通过液压系统参数匹配不同模腔的投影面积，避免飞边、缺料等成型缺陷；动模板与定模板上预留了标准T型槽与模具定位孔，可快速适配不同规格的注塑模具安装，模板的平行度公差控制在0.02mm/m以内，保证合模时模腔贴合紧密，减少成型件的披锋问题。设备侧面的安全防护门采用透明可视结构，既满足生产时的安全防护要求，也方便操作人员实时观察模腔内的成型状态，防护门配置的安全联锁装置，可在门体开启时切断合模动作的动力输出，避免安全事故。

　　设备顶部配置的三色状态灯，可直观展示设备运行、待机、故障三种状态，方便车间管理人员快速掌握设备运行情况；机身下部预留的液压站、电气柜安装空间，将动力与控制元件集成在设备底座内部，减少设备整体占地面积，同时布线走管全部沿底座内部线槽排布，避免车间现场管线杂乱带来的安全隐患。机身侧面张贴的安全警示标识，对应高温、高压、机械运动等风险点位，符合工业设备的安全设计规范。

　　从安装边界来看，设备整体长度方向预留了1.2倍机身长度的操作维护空间，宽度方向两侧各预留0.8m的检修通道，顶部预留0.5m以上的吊装维护空间，可满足日常模具更换、螺杆维护、液压元件检修的操作需求；设备底座的地脚螺栓孔位采用标准化排布，可直接对接常规注塑车间的设备安装基础，无需额外定制安装基座。喷嘴与模具浇口套的对接位置采用球面配合结构，配合精度可保证熔料注射时无溢料问题，不同规格的喷嘴可根据成型原料的流动性快速更换，适配PP、ABS、PC等多种常用热塑性塑料的成型需求。

　　这套结构设计在建模时完全还原了真实设备的装配关系，所有运动部件的行程、干涉情况都经过模拟验证，合模动作、螺杆射退、座台进退等动作的运动轨迹都符合实际设备的运行逻辑，可直接用于设备结构教学、车间布局规划、新机型结构优化参考等场景，建模时对管线排布、紧固件安装位置的细节还原，也能帮助结构设计人员快速理解卧式注塑机的整体构造与各部件的配合逻辑。
