盘头十字自攻螺钉紧固连接件

　　盘头十字自攻螺钉是薄板装配、塑胶壳体连接、电器箱体固定以及家居五金安装中使用频率极高的一类紧固件。它不需要在被连接件上预先加工完整内螺纹，装配时通过螺杆端部的锥形引导和连续螺纹牙型，在底孔内直接攻出配合螺纹，从而完成夹紧与锁附。相比机螺钉配合螺母或预制螺纹孔的方式，自攻螺钉对工装要求更低，工序更少，特别适合批量生产线中的快速锁付，也便于售后维护时反复拆装。

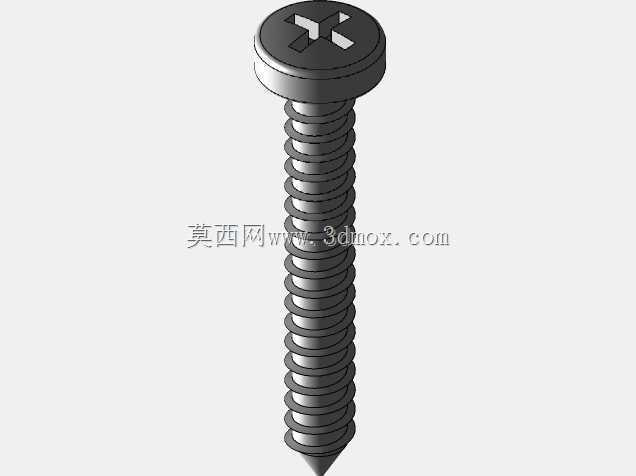

　　从结构上看，该零件由盘形头部、十字驱动槽、圆柱螺杆、连续螺旋牙纹和尖端导入段组成。盘头头部具有较大的支承面，拧紧后能够把压紧力分散到较宽的接触环面上，降低薄钢板、铝板或塑料面板表面的局部压陷风险。对于表面带有涂层、喷粉或覆膜的钣金件，较大的头下接触面还能减少涂层被切伤的概率。十字槽位于头部顶面中央，槽形对称，可与标准十字批嘴配合，电动螺丝刀、气动起子和手动螺丝刀均能使用；在自动化锁螺丝工位中，十字槽对批嘴导向宽容度较高，吸附式或吹气式送钉都较容易实现稳定咬合。

　　螺杆部分的牙纹是自攻功能的核心。牙顶、牙底和牙侧沿螺旋线连续分布，旋入时螺纹像微型丝锥一样切削或挤压底孔材料，使孔壁形成与螺钉牙型相匹配的内螺纹。若被连接件为低碳钢薄板，螺纹主要以挤压和局部切削方式成形；若为ABS、PC、尼龙等塑料件，则更多依靠材料流动填充牙间空隙。设计三维数模时，牙距、牙高、大径、中径和小径需要保持连续过渡，尖端处直径逐步收窄，才能真实反映首牙导入、逐步攻丝和最终锁紧的过程。模型中螺纹不能只做视觉贴图，应沿螺旋路径构建实体牙型，以便在干涉检查、装配演示和工程出图时体现真实占用空间。

　　端部锥形导入段对装配效率影响明显。螺钉刚接触底孔时，尖端先进入孔内，起到对中和导向作用；随着螺丝刀施加扭矩，螺纹开始咬入材料。若尖端过短，首牙容易在孔口打滑，造成孔边翻毛或无法攻入；若尖端过长，又会减少有效啮合圈数，降低连接承载能力。实际选型时，需要根据板厚、底孔直径和材料硬度平衡导入段长度与有效螺纹长度。对于多层钣金叠接，螺钉有效牙纹应穿透全部受力层，并在最后一层背面保留适当啮合，但不应过长以致触碰内部线路、运动件或外观面。

　　安装边界方面，盘头直径决定了头部覆盖范围，头高决定了装配后表面凸出量。在空间受限的电器盒、塑料外壳或狭小支架内，除了关注螺杆长度，还必须检查头部与周边侧壁、筋位、卡扣之间的间隙。批嘴垂直进入十字槽时需要预留操作空间，若螺钉孔距离立壁过近，批嘴可能与壁面干涉，导致无法竖直锁紧。自动化装配时，还要考虑电批轴线、压嘴外径和送钉轨道的位置，不能只按螺钉本体轮廓预留孔位。

　　底孔设计是自攻螺钉可靠使用的关键。孔径过大，螺纹咬合浅，锁紧力不足，受振动后容易松脱；孔径过小，攻入扭矩急剧升高，可能导致螺钉断裂、塑料件发白开裂或钣金孔变形。较薄金属板通常采用略小于螺钉大径的预制孔，使螺纹牙能够有效咬入；塑料件则常根据材料韧性选择底孔，并在孔周设置凸台或加强筋，避免锁附时局部应力集中。对于需要反复拆卸的部位，还可在塑料柱内预置铜螺母或采用螺纹护套，自攻螺钉则更适合一次性或较少拆装的连接。

　　在整机设计场景中，这类螺钉常用于固定盖板、支架、导轨压板、电气安装板、线束固定片和非金属外壳。数模装配时应把螺钉作为真实零件纳入，而不是简单用孔位符号代替。通过三维截面可以检查头下支承面是否完全贴紧被连接件、螺杆是否穿透指定层、尖端是否与内部零件保持安全距离。做运动机构校核时，还要确认螺钉头部不会与滑动部件、旋转部件或维修工具路径发生冲突。

　　该螺钉的造型虽小，却体现了紧固件设计中扭矩、牙型、底孔和支承面之间的配合关系。完整建模时，头部圆角、十字槽深度、螺纹起止位置和尖端锥面都应表达清楚，使结构工程师能够直接用于装配评审、工艺沟通和锁附空间验证。
