D-cut型同轴射频连接端子结构

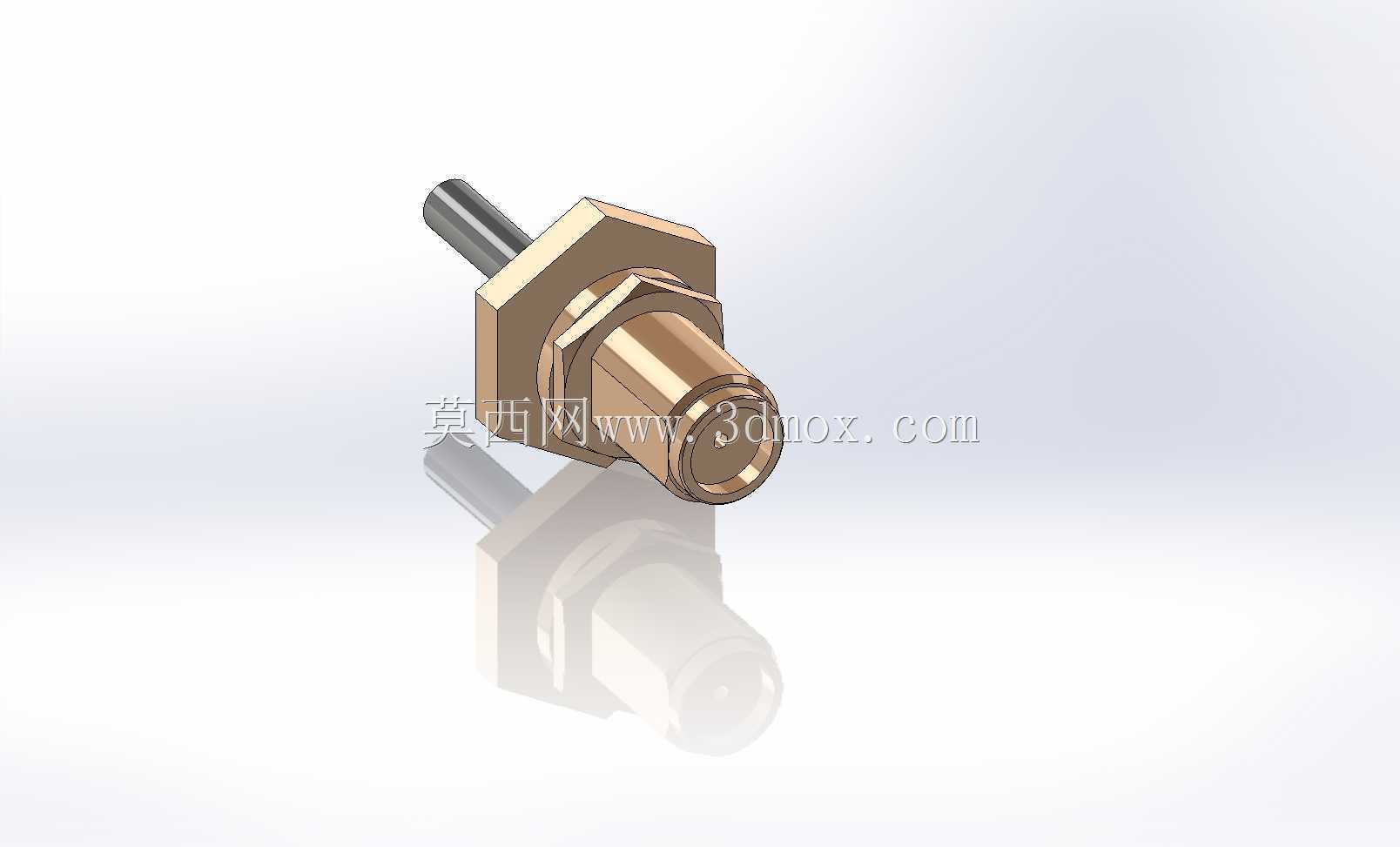

　　这款带D-cut防转切面的同轴连接端子，是射频信号链路里负责面板端固定与线缆对接的基础五金件，在通信基站前端模块、工业射频测试治具、车载信号接收单元、实验室高频测试台架这类需要在设备壳体上预留同轴接口的场景中使用十分普遍。日常做设备结构布局时，这类端子往往是面板开孔阶段就要敲定边界的零件：它的六角锁紧法兰贴在设备面板外侧，穿入开孔后从内侧用配套锁紧螺母压紧，前端的螺纹对接段用来匹配标准同轴接头，尾部伸出的中心插针用来和同轴电缆内芯压接或焊接，外导体的金属壳体全程包裹信号通路，既承担机械固定作用，也作为屏蔽层隔绝外界电磁干扰。

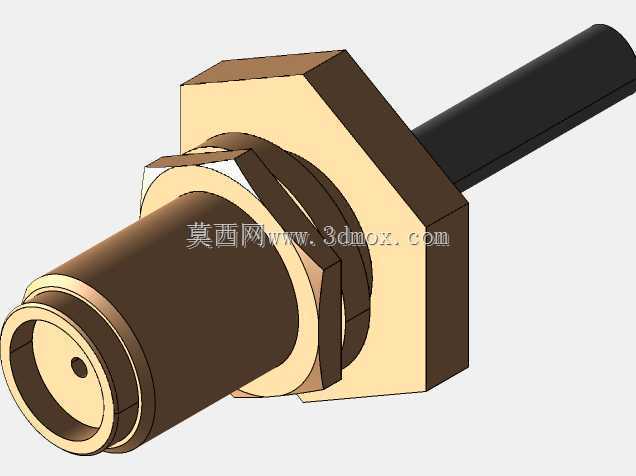

　　从实际装配逻辑来看，D-cut切面的设计是这个端子最具实用性的结构细节：常规圆形同轴端子穿入面板圆孔后，拧紧对接接头时整个端子会跟着扭转，尾部焊接好的线缆内芯很容易被拧断、外屏蔽层也会出现扭折松脱；在端子法兰侧加工出平直切面后，面板开孔对应位置开出匹配的定位缺口，端子穿入后切面卡入缺口，周向转动自由度被完全限制，现场装配时工人无需用扳手额外固定端子本体，直接旋紧外侧对接接头即可，大幅降低批量装配时的线缆损坏率。建模时这个切面不能随意绘制，需要严格匹配面板开孔的缺口尺寸，切面到端子轴心的距离要预留0.1mm以内的装配间隙，既不能间隙过大导致端子仍有小幅晃动，也不能过盈量太大造成端子无法顺利穿入面板。

　　外形尺寸与安装边界方面，端子前端的外螺纹段长度要适配对接接头的旋合深度，通常要保证接头拧入后有3到5牙的完整啮合，避免高频振动工况下接头松脱；六角法兰的对边尺寸要和面板外侧的预留空间匹配，法兰厚度一般在1.5mm到2mm之间，既要保证压紧面板时不会出现应力变形，也不能过度占用设备外部的操作空间。尾部的中心插针伸出长度需要和线缆内芯的剥线尺寸对应，插针根部的台阶要抵住电缆介质层端面，避免内芯焊接后出现偏移；外导体尾部的压接段内径要匹配所选同轴电缆的外屏蔽层外径，压接后的六边形压痕深度要控制在合理范围，既要夹紧屏蔽层保证接地连续，也不能压破内部介质层造成信号短路。

　　结构设计过程中，各段同轴度是必须严格管控的形位公差：中心插针的轴心、外导体对接内孔的轴心、法兰安装面的垂直度偏差都要控制在0.05mm以内，若同轴度超差，对接后内针会出现偏心，轻则导致信号驻波比升高、高频传输损耗变大，重则会顶弯对接接头的内孔接触件，造成整个信号链路断路。端子的金属壳体一般采用黄铜车削加工后表面镀金或镀镍，镀金层用于高频信号接触面降低接触电阻，镀镍层用于外部表面提升抗锈蚀能力，建模时可以把不同表面处理的区域拆分出独立面，方便后续工程图中标注镀层要求。

　　在整机布局阶段，还要提前考虑端子尾部的线缆弯折空间：端子穿入面板后，尾部压接线缆的位置至少要留出等于线缆最小弯曲半径的操作空间，不能让线缆刚伸出压接段就紧贴设备内部的PCB板或结构钣金，避免长期应力集中导致线缆断裂。同时六角法兰的侧边要和面板上其他相邻接口留出足够的扳手操作间隙，保证批量装配时锁紧螺母可以顺利拧紧，不会和旁边的电源接口、开关元件发生干涉。这类端子虽然属于小型五金连接件，但射频信号的传输稳定性完全依赖每个结构细节的尺寸精度，从切面定位、螺纹配合到插针同轴度，每一处尺寸偏差都会直接影响最终设备的信号表现。
