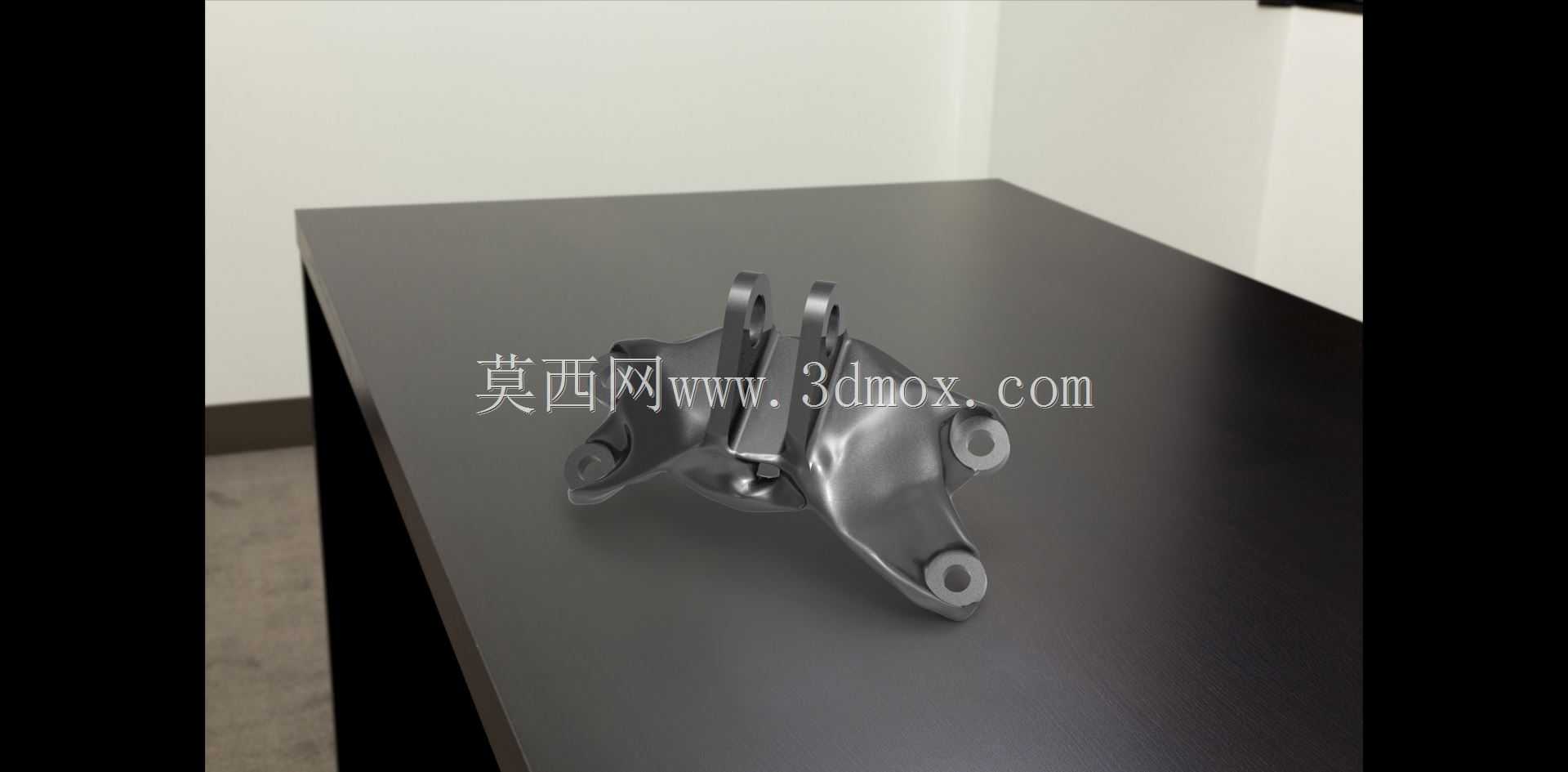

航空动力系统的安装承力结构,长期处于高循环载荷、宽温域振动与严苛重量约束并存的工况中,传统实心铸锻支架往往在冗余强度区域堆积过多材料,既挤占发动机周边的管路与附件布置空间,也直接增加整机无效重量。这套支架结构围绕拓扑优化思路完成构型迭代,在保留核心传力路径的前提下将非承载区域的材料大幅移除,最终实现六成左右的减重幅度,适配新一代喷气发动机对安装节重量指标的严苛要求。
从实际装机场景来看,这类支架布置在发动机核心机与机身安装节之间,承担发动机推力传递、整机重量支承以及运转过程中振动隔离衔接的作用。发动机启动、爬升、巡航、机动过载等不同工况下,支架需要同时承受轴向推力、径向重力分量、侧向机动载荷以及高频振动交变应力,任何局部刚度不足都会引发安装点位移超差,甚至导致管路干涉、附件连接松动。优化过程中首先锁定支架两端的安装接口边界:一侧对接发动机机匣的安装凸台,另一侧衔接机身吊点结构,所有螺栓孔位、配合面的相对位置完全保留原有装机尺寸,不需要改动上下游相邻部件的接口设计,保证优化件可以直接替换原有传统支架完成装机验证。

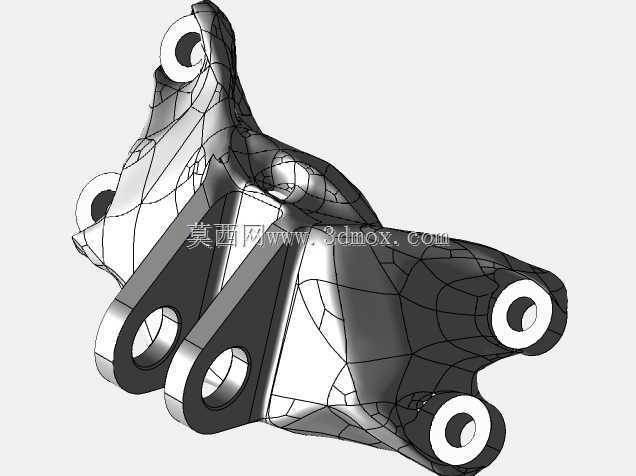

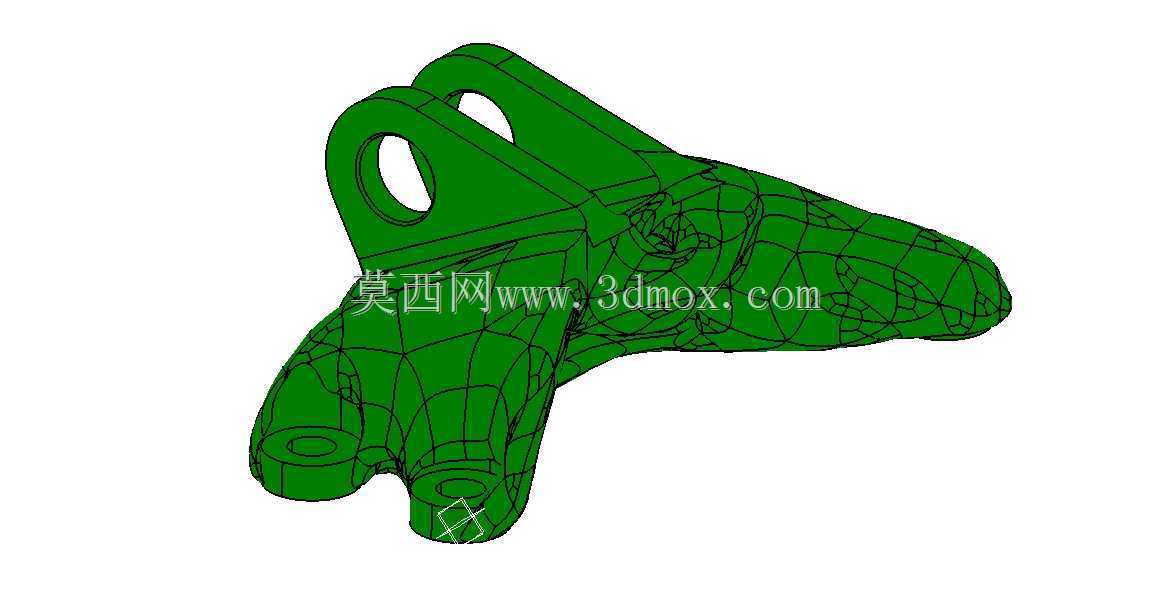

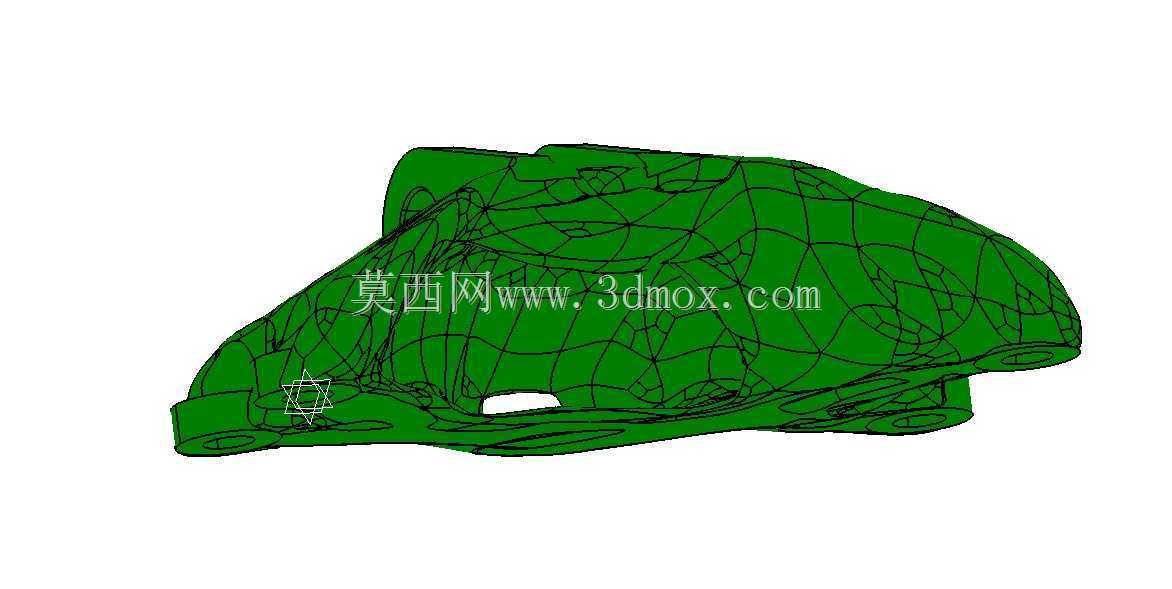

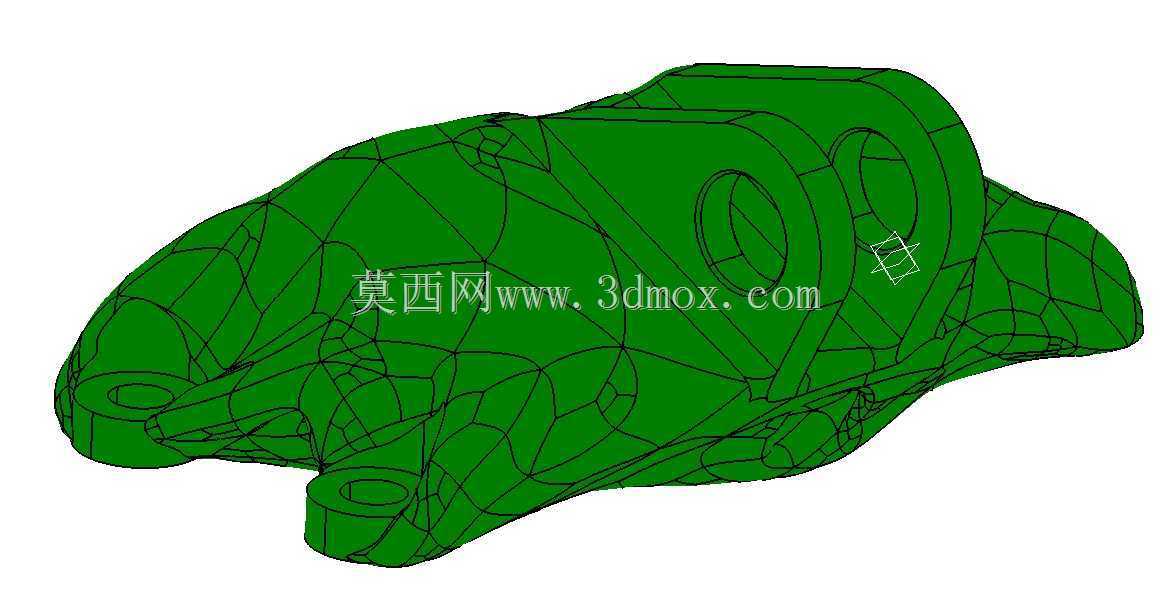

构型设计阶段没有采用规则的等壁厚筋板布局,而是依据载荷传递轨迹生成仿生网状承力骨架:主推力方向上布置连续的贯通传力梁,将螺栓安装点的载荷直接导向对接端面;在载荷分流的区域,顺着应力迹线延伸出多组分叉式筋条,筋条之间的镂空区域完全剔除原先实心块体中应力水平极低的冗余材料。整体外轮廓顺着发动机机匣的曲面弧度修型,支架背面与机匣外表面保留均匀的装配间隙,不会在发动机热膨胀过程中发生磕碰干涉;支架边缘全部做圆滑过渡处理,避免尖锐转角在交变振动下产生应力集中,从源头上降低疲劳裂纹萌生的风险。
安装边界的校核覆盖了整机装配的全流程:支架上的各安装孔位同轴度、端面平面度按照航空安装件的公差要求控制,孔位周边局部做加厚凸台处理,保证螺栓预紧力作用下接触面压应力均匀分布,不会出现局部压溃变形。支架底部预留的缺口与凸起定位结构,对应发动机外部的燃油管路、滑油管路以及线缆走线位置,装配后管路可以从镂空区域顺畅穿过,不需要额外增加管夹固定座,也让动力舱内部的走线布局更加紧凑。
功能特性层面,优化后的支架在大幅减重的同时,通过传力路径的精准排布保证了整体刚度匹配:主推力方向的静刚度满足发动机最大推力工况下的位移限制,侧向过载工况下的形变量控制在安装间隙允许范围内,固有频率避开发动机转子的常用工作转速区间,防止运转过程中出现共振问题。网状镂空结构同时带来了额外的工程收益:开放的空间让发动机表面的散热气流可以直接穿过支架区域,减少支架对机匣散热的遮挡,降低动力舱局部积热的概率;日常维护检查时,操作人员可以透过镂空区域直接观察后方管路的连接状态与密封情况,不需要拆卸支架即可完成大部分外观巡检工作。
结构细节处理上,所有筋条的壁厚根据所在位置的应力水平梯度变化:高载荷区的主承力筋厚度更大,向边缘低载荷区逐步减薄,材料分布完全跟随载荷需求,没有多余的工艺余量。支架的对接配合面保留完整的实体安装区域,保证机加工时可以获得稳定的定位基准,后续表面处理、无损检测工序也有足够的操作空间。这类轻量化承力支架的设计逻辑,也可以延伸到航天运载器、高端燃气轮机等对重量敏感的动力装备领域,为同类安装支承部件的减重优化提供可复用的构型参考。
