K36战机乘员应急弹射救生座椅结构

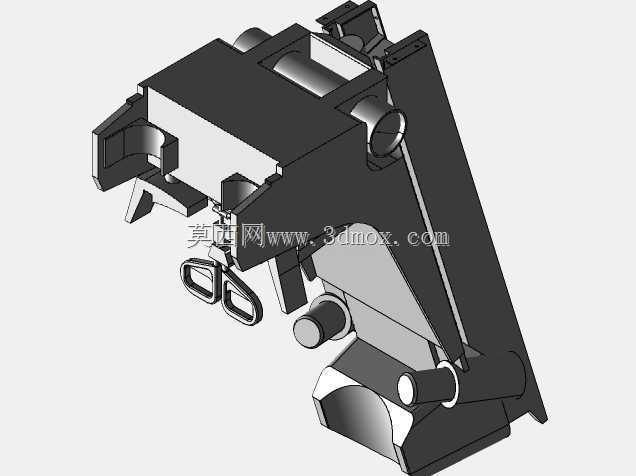

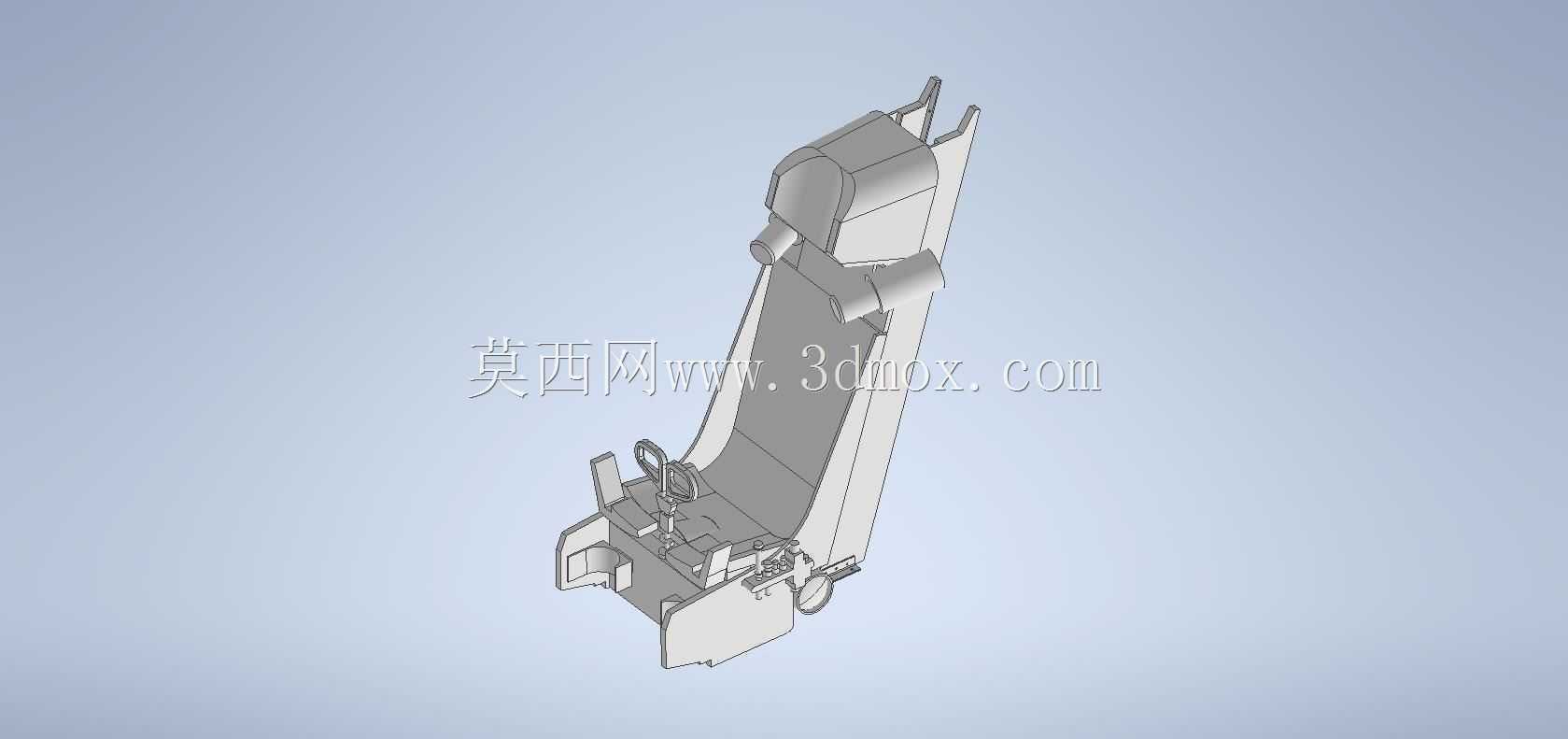

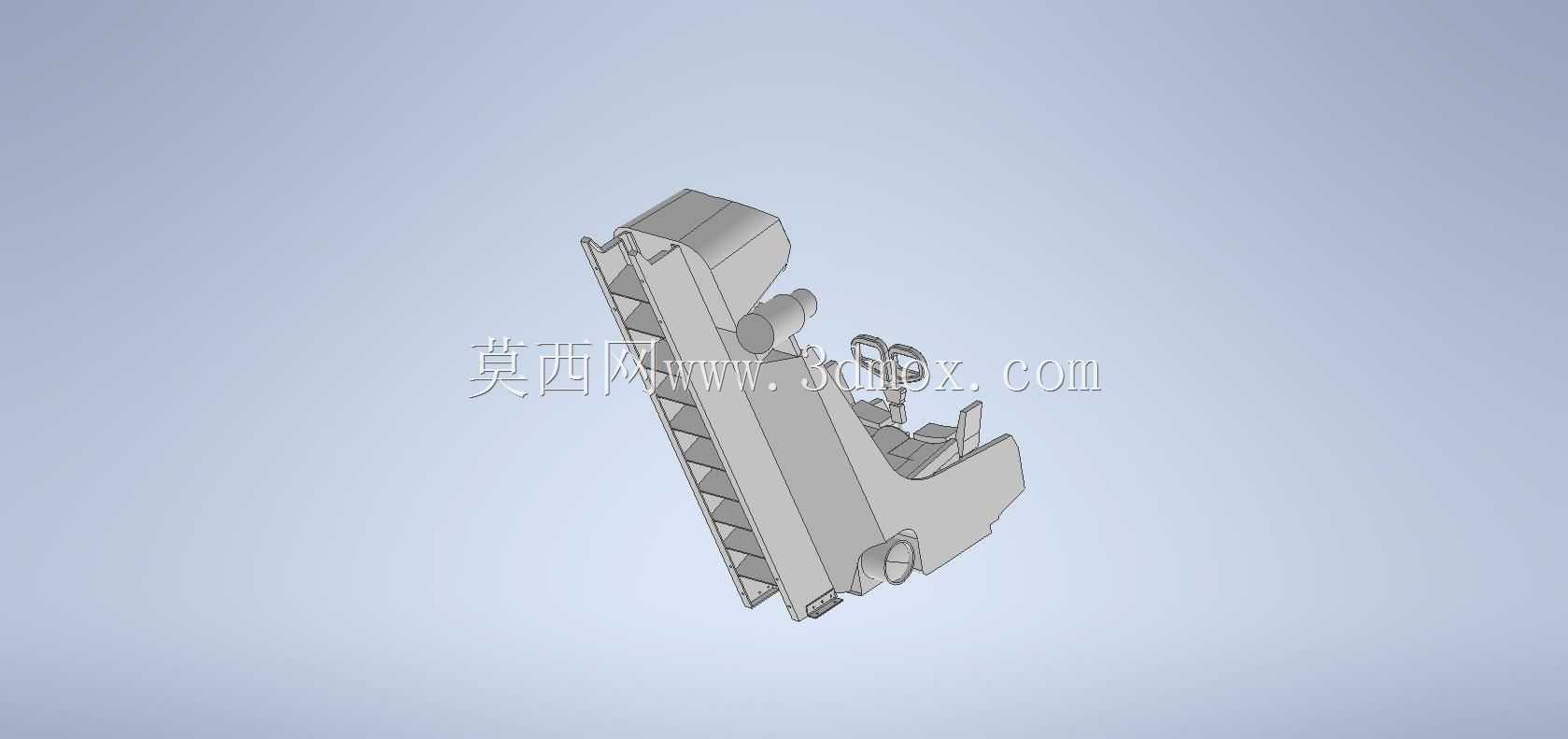

　　这套三维结构围绕高速喷气式战机乘员应急离机需求展开，主体呈现K-36系列弹射座椅典型的骨架、约束与动力布置关系。建模时没有把座椅当作普通座舱承托件处理，而是从穿盖弹射、跨音速气流稳定、人椅一体减速这几个严苛工况倒推各部件位置。椅盆、靠背主承力梁采用倾斜布置，既贴合飞行员坐姿时脊柱受力方向，也为背部火箭助推包、头靠防护组件留出连续安装面；两侧伸出的圆筒结构对应导向轮与弹射导轨配合界面，在座舱滑轨内启动瞬间可约束座椅俯仰与偏航，避免出舱阶段刮碰座舱盖边框。

　　实际装机场景中，座椅通过底部耳板与滑轨锁扣连接，安装边界需同时匹配座舱地板承力框和后方舱壁设备间隙。模型下部可见脚踏与腿臂约束机构，弹射触发后束缚带会先把大腿、肩部、头部强制贴靠到椅身基准面，防止高速气流吹击造成四肢甩动损伤；头靠两侧延伸的防护板可在穿盖过程中遮挡碎块，也为稳定伞连接绳提供走向通道。设计思路上，人椅组合的重心被刻意控制在主推力轴线附近，靠背后方的火箭推力矢量略偏下，抵消乘员体重带来的低头力矩，出舱后两侧稳定杆展开，配合减速伞把人椅姿态稳定在背风方向，即使在低空低速、飞机倒扣等边界条件下也能快速拉开救生伞开伞高度。

　　外形尺寸方面，椅身整体窄长，肩部宽度受座舱左右操纵台间距限制，靠背高度覆盖乘员头盔顶部，底部向前伸出的盆体容纳降落伞包与救生装备包；建模时需预留安全带收放器、氧气管路、通讯线束的敷设空间，各铰接点转动范围不能和驾驶杆、油门杆发生干涉。结构分块上，主承力件用厚板焊接梁思路建模，外部护罩为薄壁钣金形态，脚踏、调节手柄、锁扣等活动件单独拆件，便于后续做运动仿真。工程校核时要重点关注弹射启动瞬间导轨接触应力、束缚带预紧行程以及火箭喷流对座舱尾部设备的热影响边界，座椅前后调节行程通常覆盖不同身高乘员的眼位设计点，头靠位置还要与头盔、面罩供氧接口保持固定相对关系。这套模型把救生系统的机械骨架、约束部件和动力安装位完整表达出来，可用于航空座舱布置协调、弹射路径干涉检查以及人椅系统姿态分析。
