方形内置卫星定位有源接收天线结构

　　这款方形有源波段天线主要面向卫星定位接收场景，常见于车载导航终端、工程机械定位盒、户外资产追踪设备、无人机飞控模块以及小型物联网采集终端。它的作用不是承担大功率发射，而是在复杂电磁环境中稳定接收GPS频段卫星信号，并通过内部有源放大链路对微弱射频信号进行前置放大，降低后级接收电路的噪声影响，提高定位启动速度和弱信号区域的可用性。

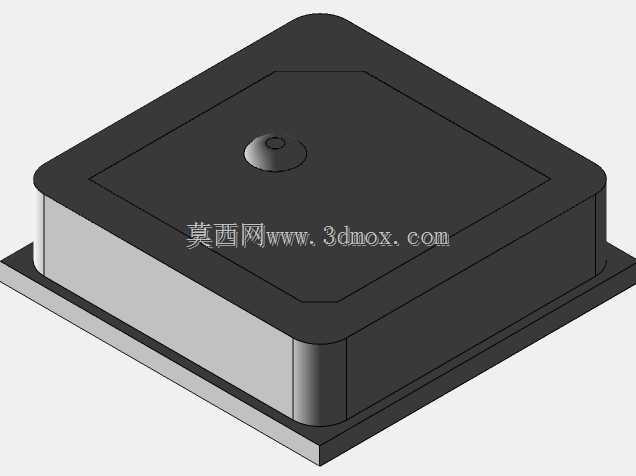

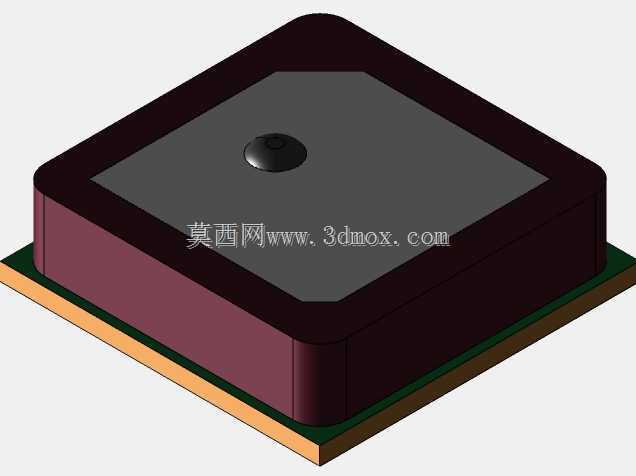

　　从结构上看，产品采用低高度方盒式外形，顶面为近似平整的辐射面，中心位置保留圆形馈电或放大电路对应特征，四周通过圆角过渡，避免尖锐棱角在注塑、装配和运输过程中产生应力集中。外壳分层清晰，上部深色区域可理解为天线罩或上盖，下部浅色区域为底座或屏蔽支撑结构，底部预留平整安装面，适合贴装、螺接或嵌入到终端设备内部。整体轮廓控制在18×18量级的小尺寸边界内，厚度方向也尽量压缩，这对于内部空间紧张的定位终端很关键：结构工程师在堆叠PCB、电池、通信模组和连接器时，可以把该天线作为一个独立射频单元布置在设备上方，减少金属壳体对卫星信号的遮挡。

　　设计这类天线时，首先要考虑的是朝向与净空。卫星定位信号来自天空，天线辐射面应尽量朝向设备外侧或上方，上方不宜布置连续金属板、厚钣金件或密集线束。若终端外壳采用塑料、复合材料等低介电影响材料，天线可内置安装；若设备外壳为金属材质，则需要在顶部开设非金属窗口，或将天线布置在金属面之外。模型中方盒边缘的台阶和圆角并非单纯外观处理，它同时承担上盖定位、壁厚过渡、模具脱模和装配限位作用。上盖与底座之间的分模线沿侧面环绕，便于后续设计卡扣、超声焊接筋或密封胶槽。

　　有源天线与普通无源贴片的区别在于内部集成放大与供电相关电路，因此结构设计不能只关注外观。底座需要为陶瓷天线单元、低噪声放大电路、馈电点和屏蔽罩留出固定空间；底部金属或导电区域可参与屏蔽，抑制板载数字电路、电源开关频率和通信模块带来的干扰。侧面高度要兼顾电路堆叠与天线性能：过低会限制元件布置和罩体强度，过高则增加设备整体体积，也可能改变天线附近介质环境。实际建模时，应把外轮廓、安装孔或背胶区域、出线方向、接插件位置以及周边禁布区一并表达清楚，避免硬件结构定型后出现射频线横穿噪声区、装配工具无法操作、外壳筋位压到元件等问题。

　　在车载和户外设备中，振动、温变和灰尘是必须考虑的因素。方形底面能够提供稳定支撑，四个圆角区域适合布置螺钉柱、定位柱或双面胶贴合位；若用于室外长期暴露，还可在上下盖结合处增加密封圈，并在出线位置设计防水接头或灌胶槽。对于嵌入式应用，模型的平整底部有利于SMT模块旁的贴装固定，也便于在自动化产线上通过吸盘取放。顶面圆形特征提示内部馈电位置，结构评审时应保证该区域上方不被金属装饰件、铭牌或加强筋覆盖。

　　从选型角度看，这类天线适合需要紧凑体积、稳定定位和快速集成的设备。设计人员可依据终端外壳材料确定内置或外置方式，依据PCB堆叠确定出线长度和连接器朝向，依据安装空间校核18×18平面边界与高度余量。三维模型在项目中的价值，在于把射频单元的实体占用、装配关系和外观约束提前暴露出来，让结构、硬件和工艺人员在开模前完成干涉检查、安装验证和维护性评估，从而减少后期样机反复修改。
