户外立柱安装式土壤传感器防护箱体结构

　　在农田墒情监测、林地土壤参数采集、设施农业环境管控这类野外作业场景里，传感器的防护结构一直是容易被忽略但直接影响设备使用寿命的核心部件。这款土壤传感器箱的设计，完全围绕野外露天安装的实际工况展开，没有多余的装饰性结构，所有造型特征都服务于功能实现。

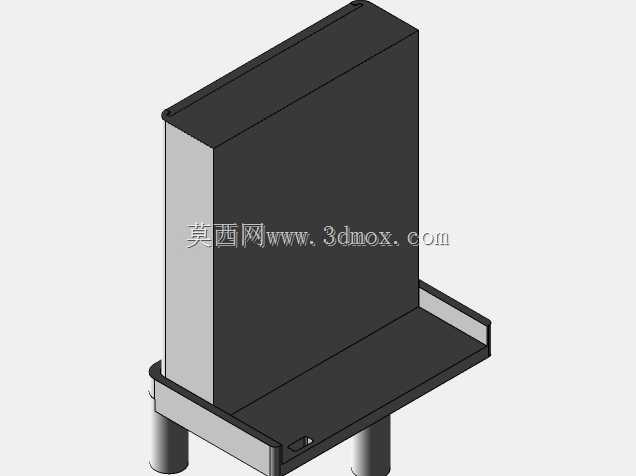

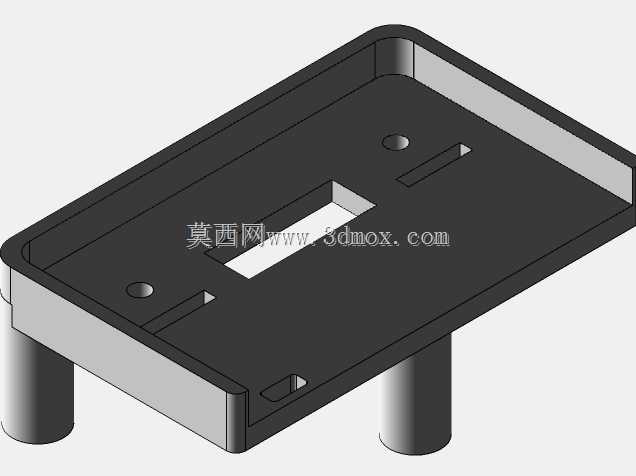

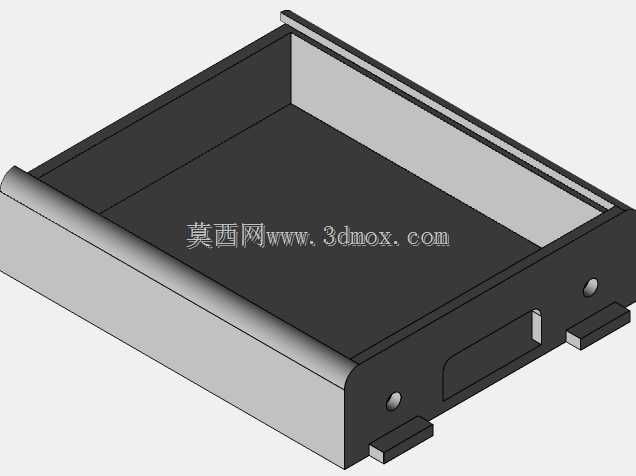

　　从安装边界来看，箱体采用下置托台搭配背部贴合面的结构，适配直径40mm到60mm的圆形金属立柱安装，托台向外延伸的宽度刚好覆盖传感器接线端的操作空间，安装时不需要额外拓展安装支架，直接通过U型抱箍就能完成箱体与立柱的固定，托台边缘做了10mm高的翻边，既可以承托传感器主体，也能阻挡雨水顺着立柱流进接线区域。箱体主体采用薄壳式矩形结构，内部净空尺寸预留了常规多参数土壤传感器的安装空间，同时留出了接线端子、信号转换模块的排布位置，内壁做了均匀的壁厚设计，采用等壁厚抽壳处理，既保证壳体的结构强度，也不会因为壁厚不均导致注塑成型时出现缩痕、变形等问题。

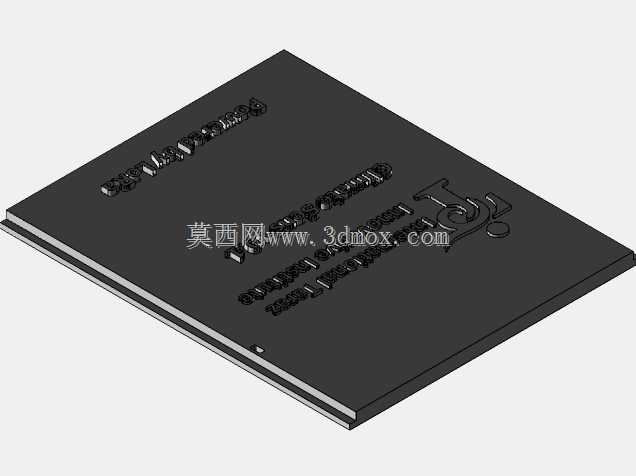

　　设计思路上优先考虑了户外防护的核心需求，箱体上盖与主体的配合面采用错位止口结构，配合防水胶条安装后可以达到IP65的防护等级，能够阻挡野外的扬尘、暴雨喷淋，甚至短时间的积水浸泡都不会影响内部元器件的正常工作。箱体底部预留了防水格兰头的安装孔位，传感器的探测线缆可以从格兰头穿出后直接插入土层，线缆与箱体之间的密封通过格兰头的橡胶圈实现，避免虫蚁、水汽顺着线缆缝隙进入箱体内部。

　　实际使用过程中，这个箱体承担的作用远不止“装东西的盒子”：一方面它为内部的信号采集模块、无线传输模块、供电电池提供了稳定的安装空间，隔绝野外温度骤变、紫外线直射、外力磕碰对电子元器件的损伤；另一方面，托台结构可以在安装时临时承托传感器与接线模块，方便高空或者单人作业时完成接线调试，不需要额外的辅助托举工具。箱体侧面没有做多余的开孔，仅在背部预留了两个隐藏式的透气阀安装位，平衡箱体内部与外界的气压差，避免长时间户外使用时因为温度变化导致箱体内出现凝露，凝露滴落到电路板上造成短路故障。

　　从结构细节来看，箱体的所有棱角都做了R2以上的圆角处理，既避免加工、安装过程中尖锐棱角划伤作业人员，也能减少应力集中，提升壳体的抗冲击性能，即使田间作业时被农具轻微剐蹭，也不会出现壳体开裂的问题。托台与箱体主体的连接位置做了三角加强筋设计，加强筋的厚度控制在主体壁厚的0.8倍，避免连接处出现缩印，同时提升托台的承重能力，即使在托台上放置重量1kg以内的调试设备，也不会出现托台下弯、断裂的情况。

　　在农业监测站点的实际部署中，这类防护箱体的适配性很强，除了安装土壤参数传感器之外，也可以根据需求调整内部安装孔位，用来放置土壤温湿度采集终端、氮磷钾检测模块、地下水位监测单元等不同的监测设备，不需要重新开模制作外壳，只需要调整内部的安装导轨位置就能适配不同的元器件排布。箱体的安装高度可以根据立柱的长度自由调整，通常建议安装位置距离地面30cm到50cm，既可以避免地面积水淹没箱体，也能减少地面小动物对设备的破坏，同时方便运维人员站在地面就能完成设备调试、电池更换等操作。

　　不同于室内使用的电气箱体，这款结构在设计时特意考虑了野外长期暴晒的老化问题，壳体材料选型建议添加抗紫外线助剂，延长户外使用的寿命，同时黑色的壳体外观可以减少光线反射，避免吸引鸟类停留啄击，也不容易在田间因为反光过于明显被无关人员注意到，降低设备被人为破坏的概率。箱体的开合方式采用侧边暗藏式卡扣，不需要额外的螺丝固定，运维时只需要拨开卡扣就能打开上盖完成操作，卡扣的结构做了防松设计，即使在大风天气下也不会因为振动导致上盖松脱。
