挖掘机挂载式风化层采集滚筒总成

　　这套滚筒采集总成的设计出发点，是解决露天矿场、基建清表、边坡修整作业中风化岩层与松散表土的连续归集问题，常规挖斗单次铲取后需要频繁回转卸料，在薄层风化料归集场景下空行程占比极高，而该属具直接挂载在挖掘机工作臂端，通过配套杠杆式快接机构完成与挖机臂的接合与锁止，作业时无需反复更换属具，滚筒贴地滚动即可将表层松散物料持续归集到筒腔内部，单次行进即可完成数米宽度的清表归集，作业效率相比传统挖斗薄层清表提升明显。

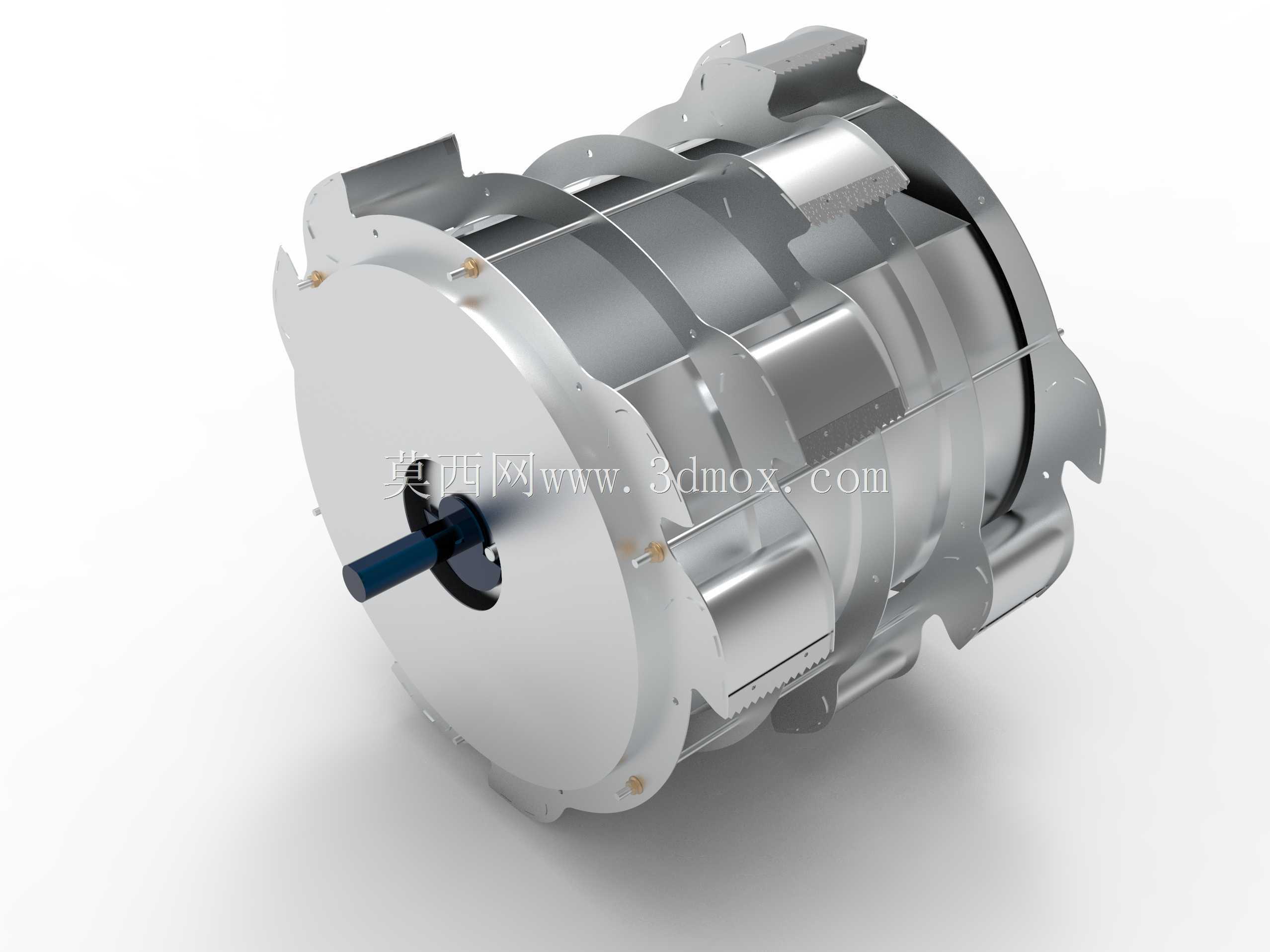

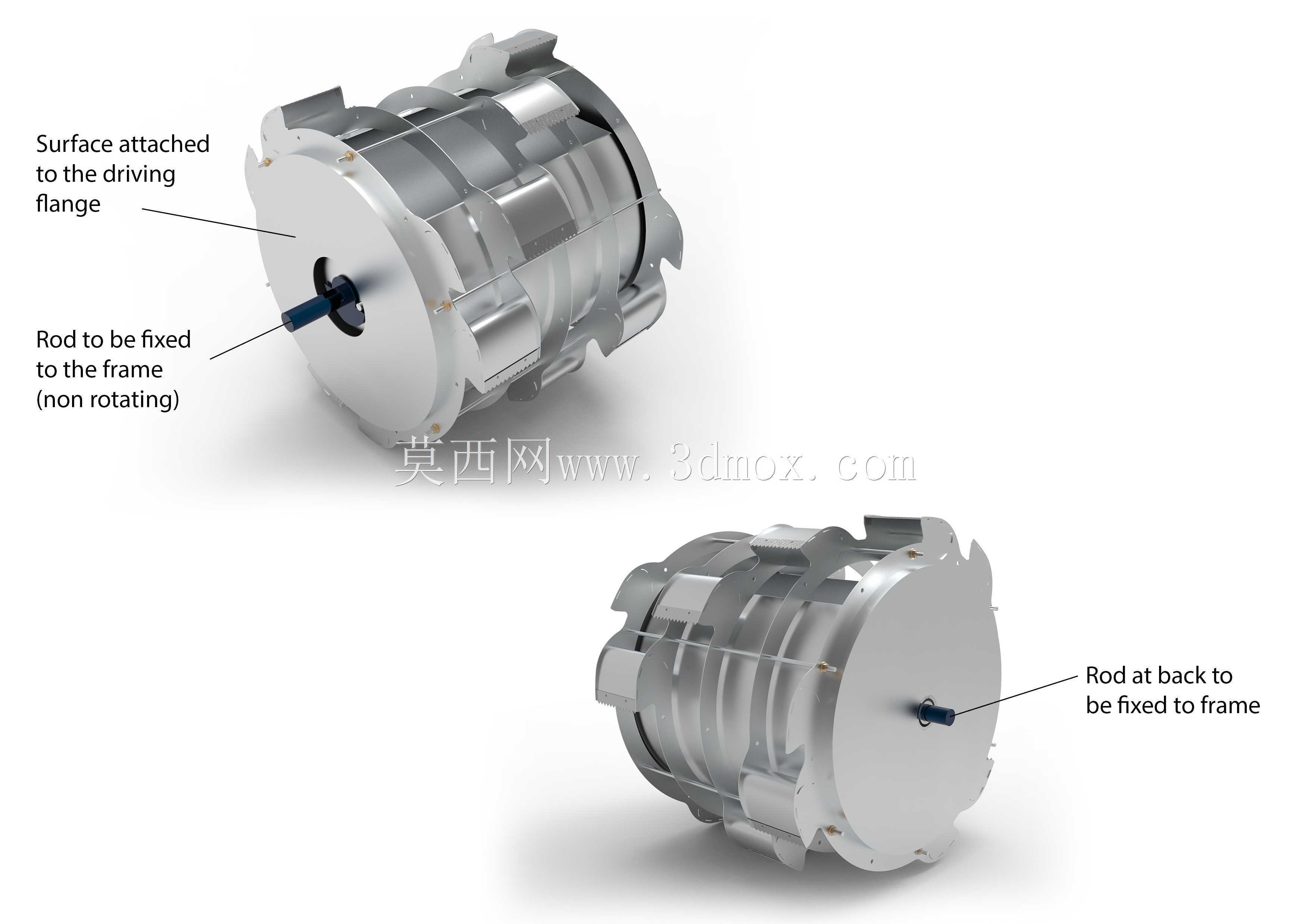

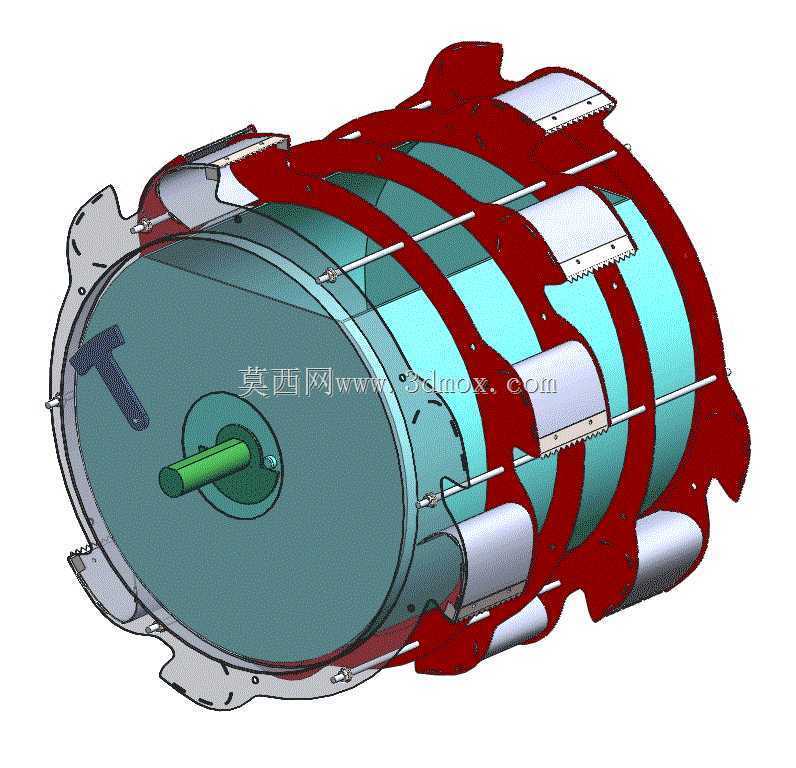

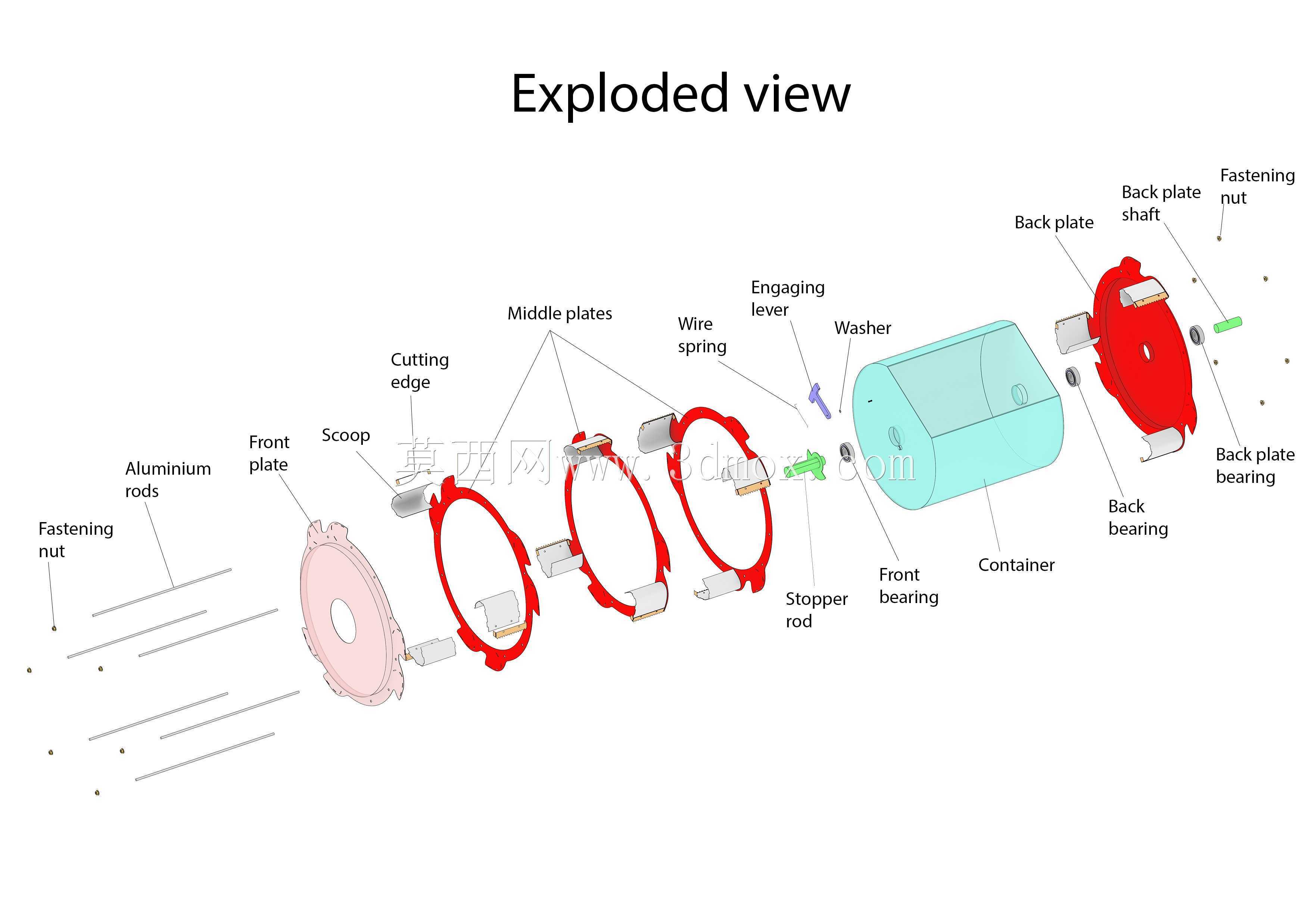

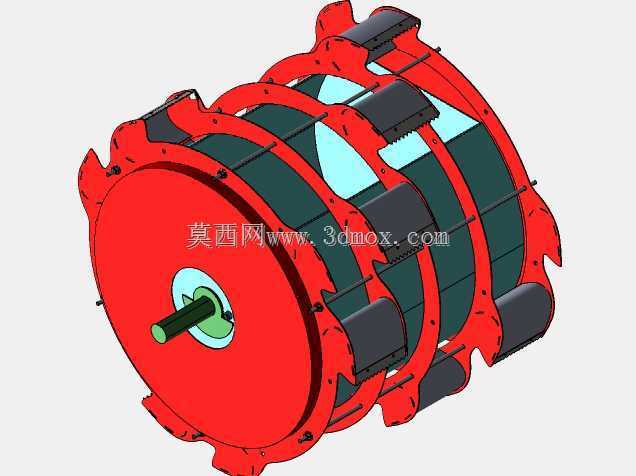

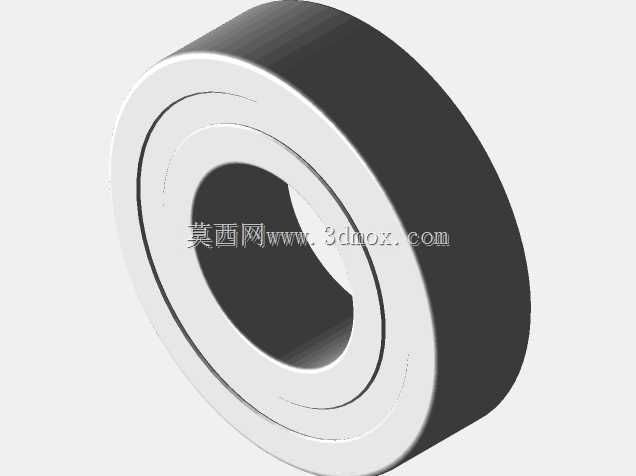

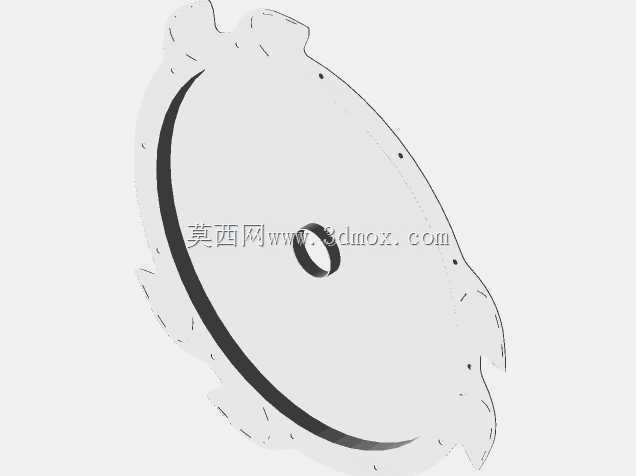

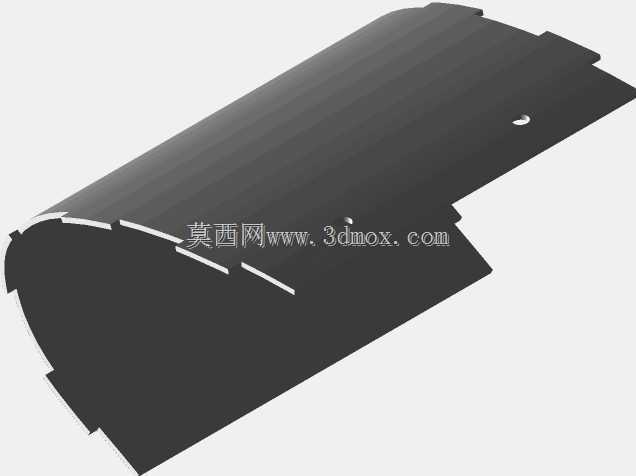

　　从结构布局来看，整套总成分为外部挂载框架、滚筒主体、刃口采集组件、杠杆锁止机构四个核心部分。外部挂载框架采用折弯钢板拼焊成型，框架两侧预留与挖掘机斗杆、连杆匹配的铰接孔位，孔位公差按照工程机械属具通用安装边界设计，可适配多数同吨位段挖机的快换接口，框架周向布置的加强筋板直接对应作业时的冲击载荷路径，避免滚动采集时硬物撞击导致框架变形。滚筒主体采用两端封板加周向护板的筒式结构，端板中心伸出的驱动轴通过轴承座挂载在框架两侧，轴端预留与挖机液压输出端连接的传动接口，作业时滚筒可随动滚动也可通过液压驱动低速旋转，适配不同硬度的风化层工况。

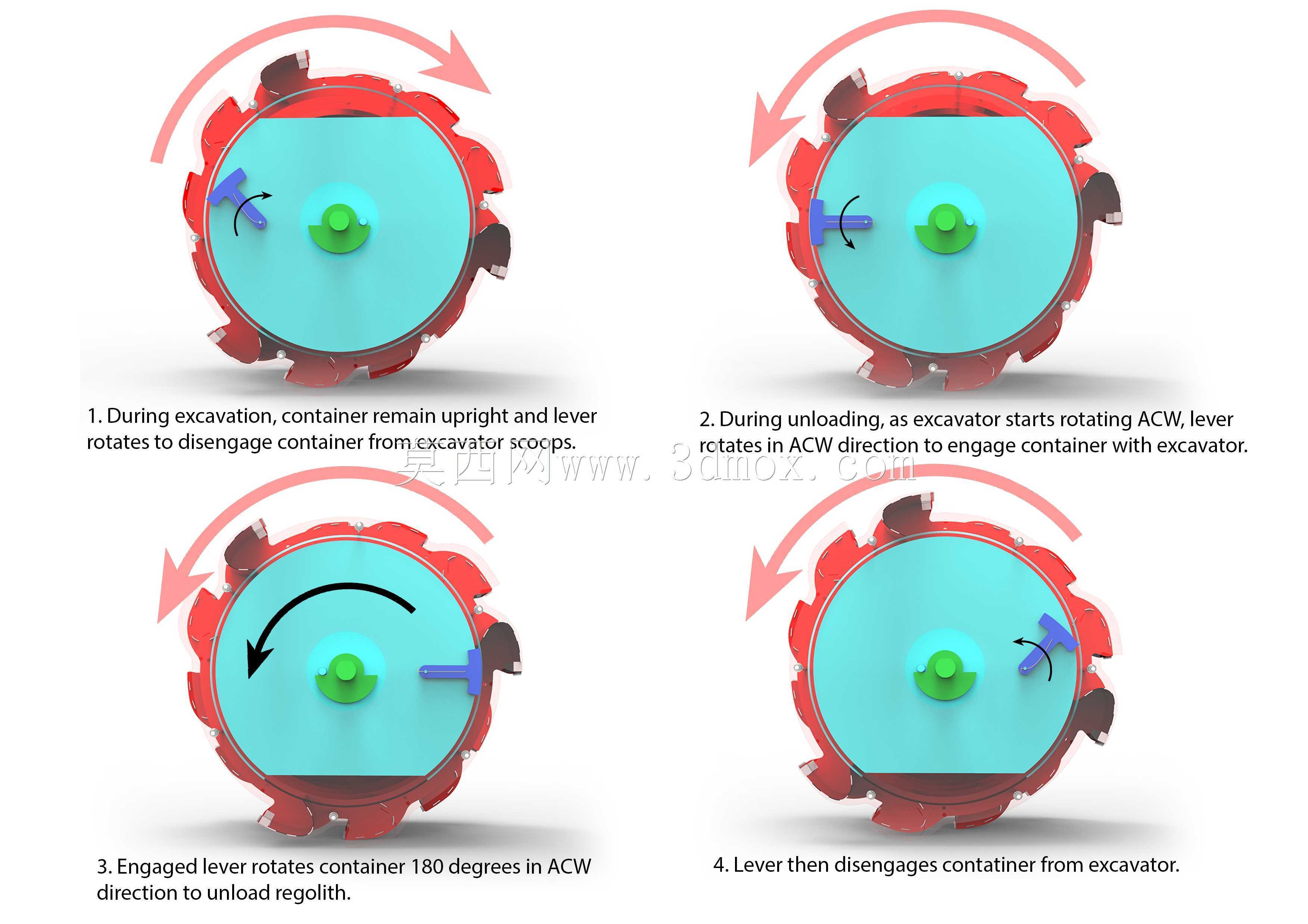

　　采集刃口部分采用不锈钢切割刃件，所有刃片通过铆钉固定在滚筒周向的勺型支座上，刃口探出滚筒外圆的高度经过反复校核，既保证切入风化层时的刮取深度，又不会因切入过深导致整机负载陡增；勺型支座的曲面导向角度经过优化，刮取下来的松散物料会顺着曲面直接滑入滚筒内部的储料腔，不会在刃口处堆积卡滞。滚筒内部设置有平滑的导料衬板，减少岩土在筒内的残留，归集满料后通过挖机臂举升翻转滚筒即可一次性卸料，省去了传统挖斗每铲一斗就回转卸料的重复动作。

　　实际作业场景中，这套属具主要面向三类工况：第一类是矿山边坡的风化层剥离，需要将表层松散风化岩统一归集后转运，滚筒滚动刮取的方式不会对下方完整基岩造成过度扰动；第二类是场地平整前的表土清理，尤其是夹杂碎石的松散土层，滚动归集不会像挖斗那样反复铲挖破坏下层压实基面；第三类是河道、滩涂的松散沉积物清理，滚筒的回转结构可以在低速行进中连续收料，不会出现挖斗舀取时的物料撒漏。

　　尺寸边界方面，滚筒主体的外径适配常规吨位挖机的属具安装空间，筒身轴向长度控制在挖机允许的作业宽度范围内，整机干重控制在3.8千克级的模型对应实机重量区间内，挂载后不会超出挖机臂端的额定负载阈值；滚筒内部的有效储料容积经过核算，单次归集可容纳46.16升的松散物料，按照风化表土的常规堆积密度计算，单次充料率可达56.75%，既保证了单次作业的采集量，也预留了足够的筒内安全空间，避免物料装满后在滚动过程中从刃口缝隙溢出。

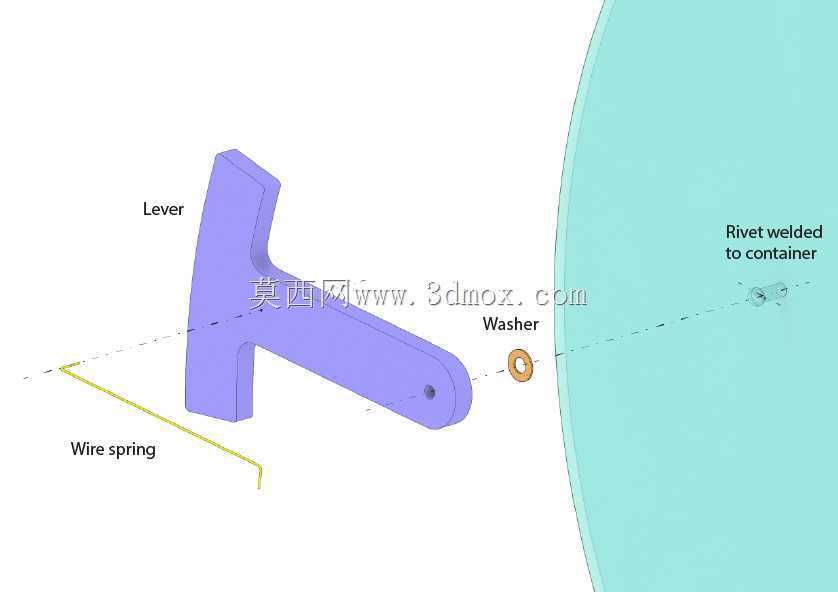

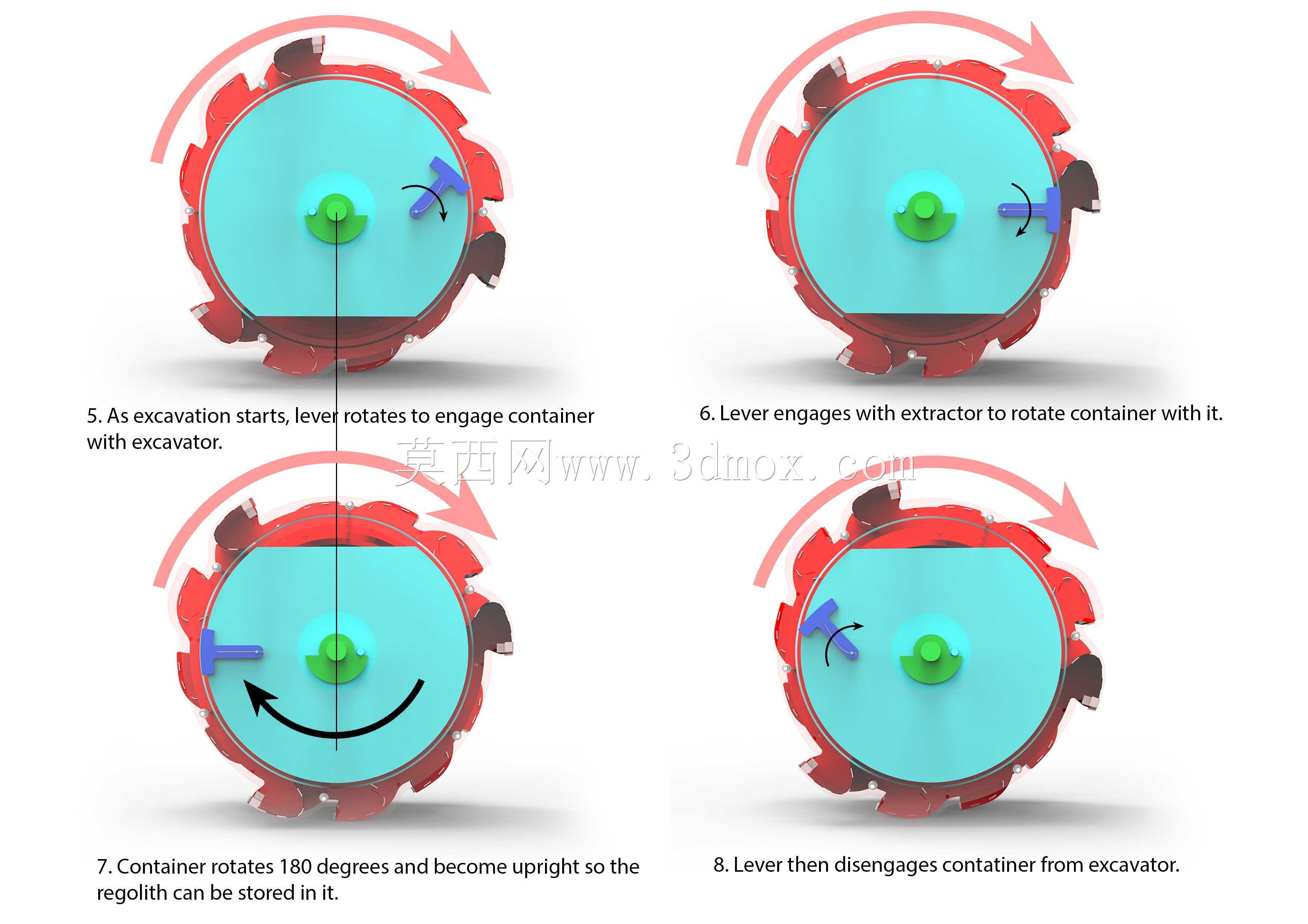

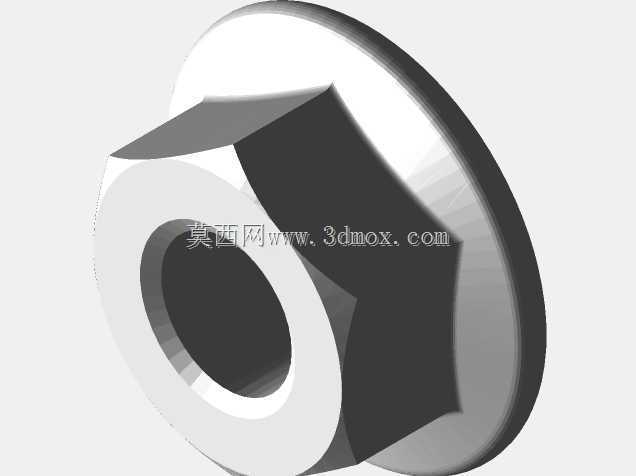

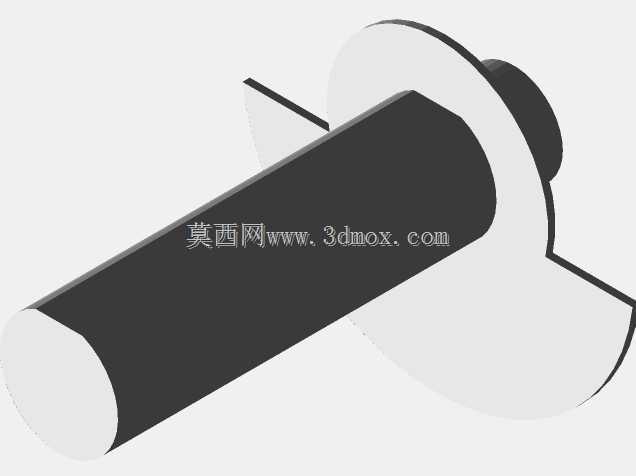

　　设计过程中重点校核了几个关键受力点：一是杠杆接合机构的锁止强度，机构采用杠杆增力结构，操作人员无需额外工具即可快速完成属具与挖机臂的接合和分离，锁止后的配合间隙控制在工程机械允许的旷量范围内，作业时不会出现属具窜动；二是刃口铆钉的剪切强度，针对风化层中可能夹杂的硬质碎石，刃口支座和铆钉的选型按照冲击载荷工况做了冗余设计，遇到硬岩时刃口可微量退让，避免直接崩断；三是滚筒端板与轴的连接强度，轴与端板之间采用周向均布的螺栓加焊接的复合连接方式，传递扭矩时不会出现轴端松动。整套结构没有复杂的精密传动部件，野外作业时的维护点仅集中在两侧轴承座的润滑和刃口铆钉的更换，拆装便捷，完全适配工地现场的粗放使用条件。
