月壤采样挖掘滚筒铲斗总成结构

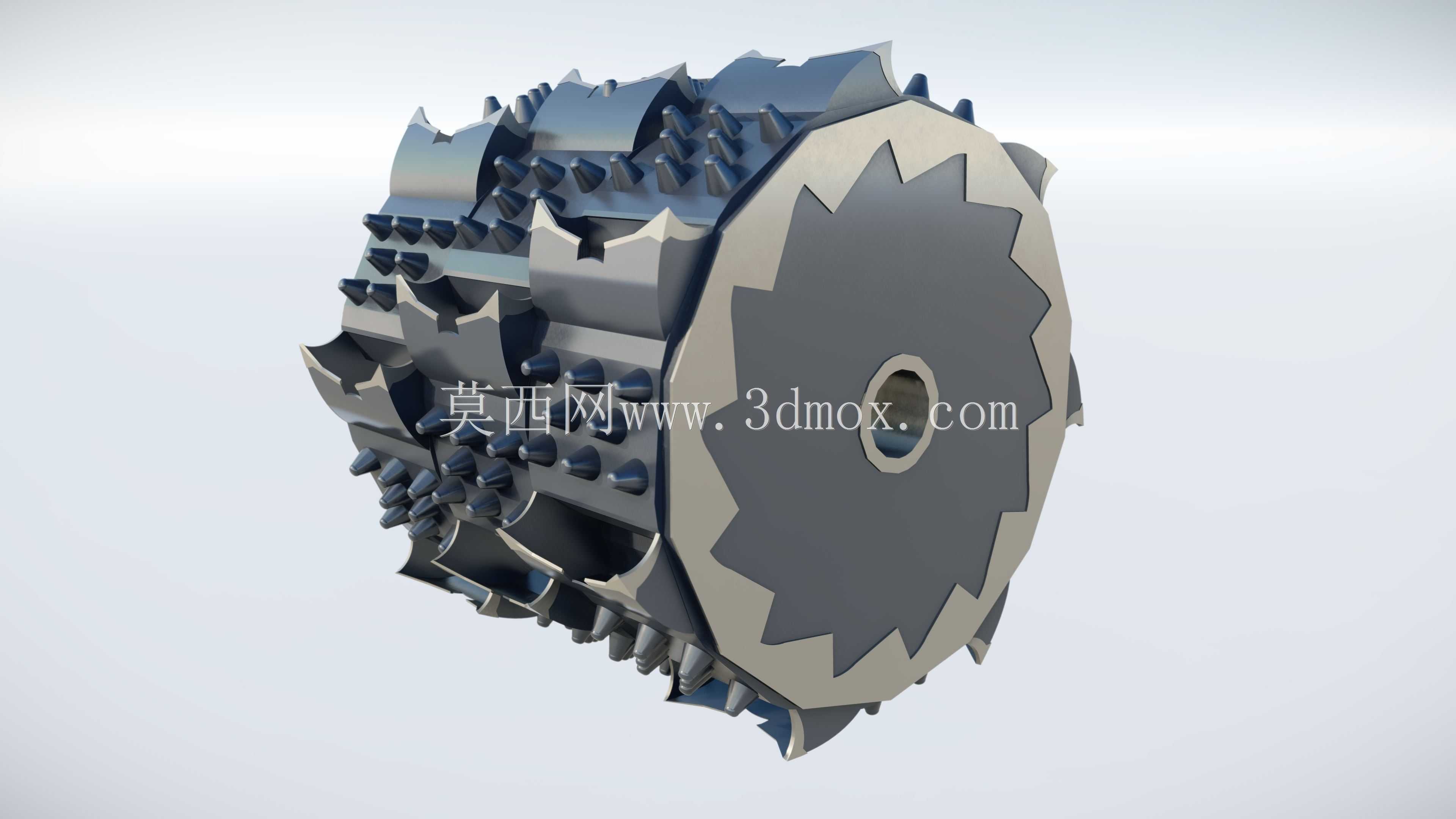

　　这套滚筒式挖掘铲斗总成面向地外天体表层松散介质采集作业开发，整体采用周向密布铲斗的回转滚筒构型，核心作业逻辑是依托滚筒低速回转，让沿圆周排布的多个铲斗依次切入月壤表层，将松散颗粒铲入斗腔，随滚筒转动抬升至卸料位置后，依靠斗体背部的挡料翅片与转向配合完成物料卸出，避免颗粒在抬升阶段从斗口洒落，适配低重力、高真空环境下月壤采集连续性差、物料易飘散的作业特性。

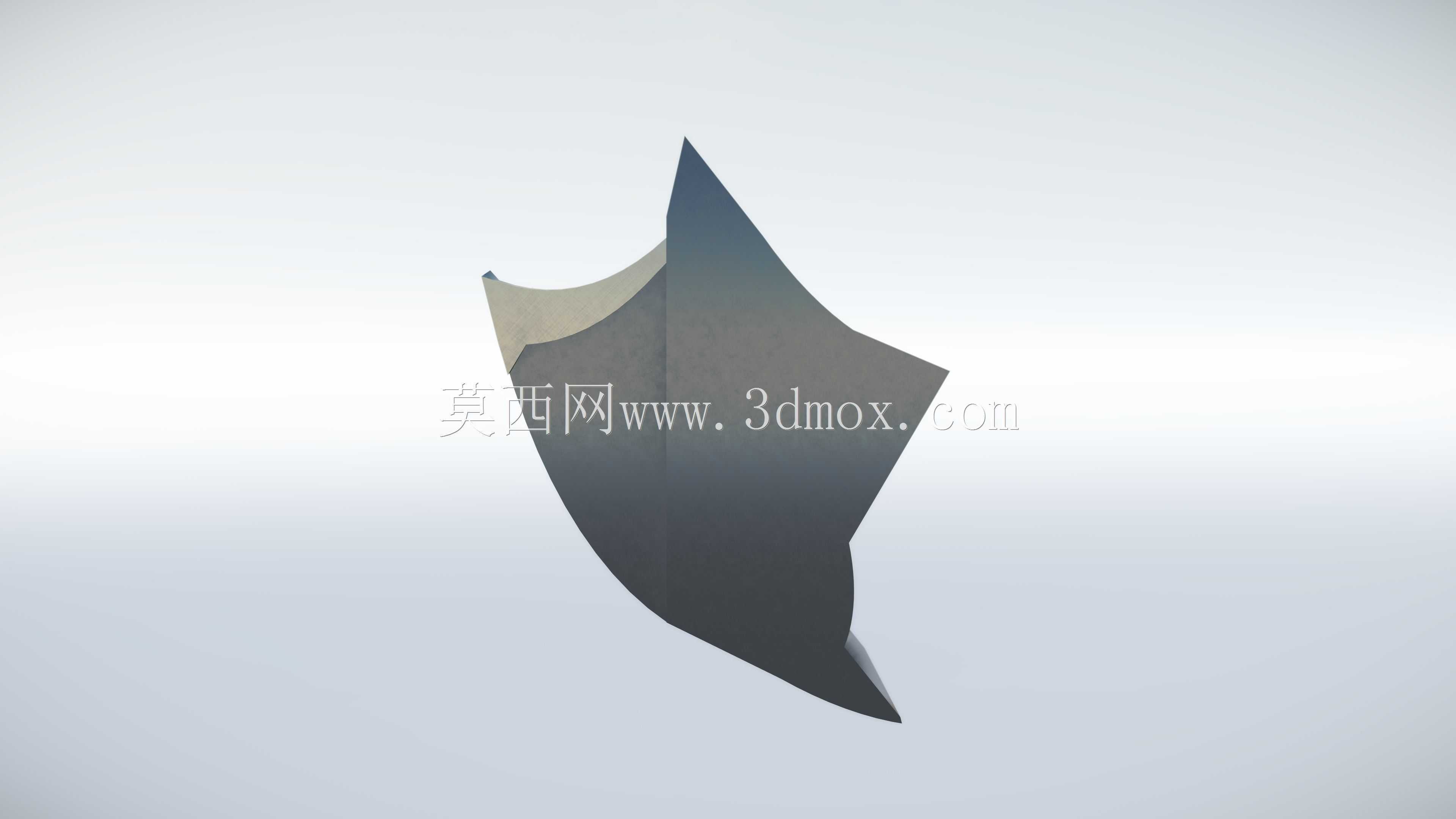

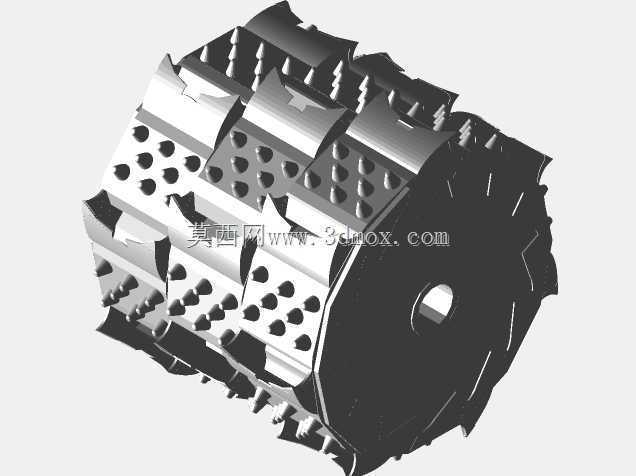

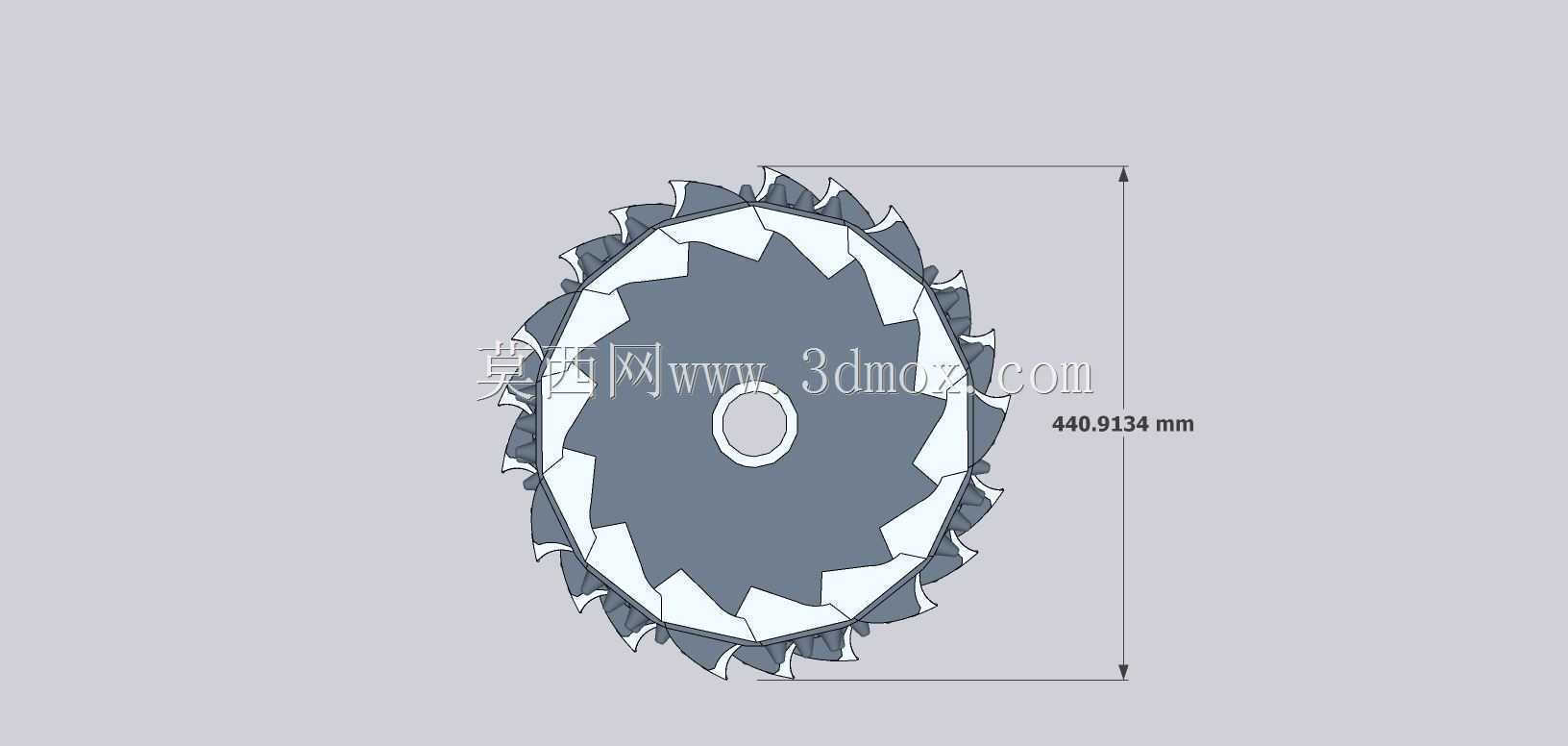

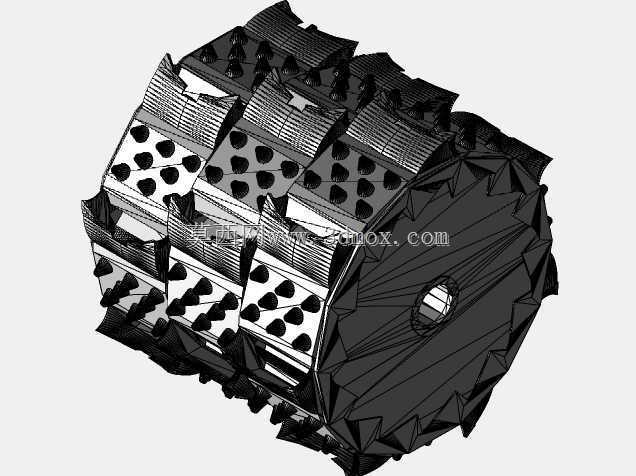

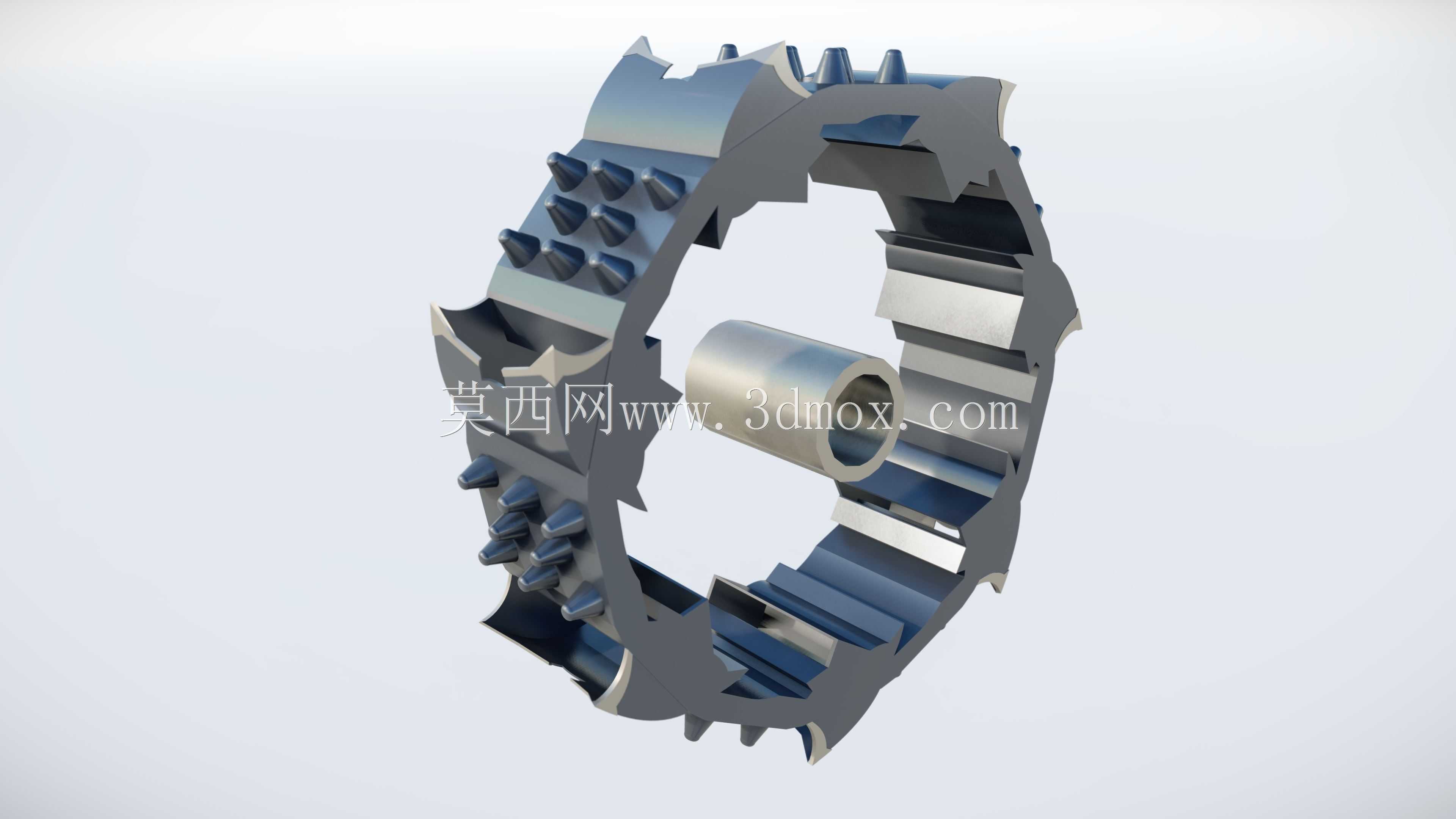

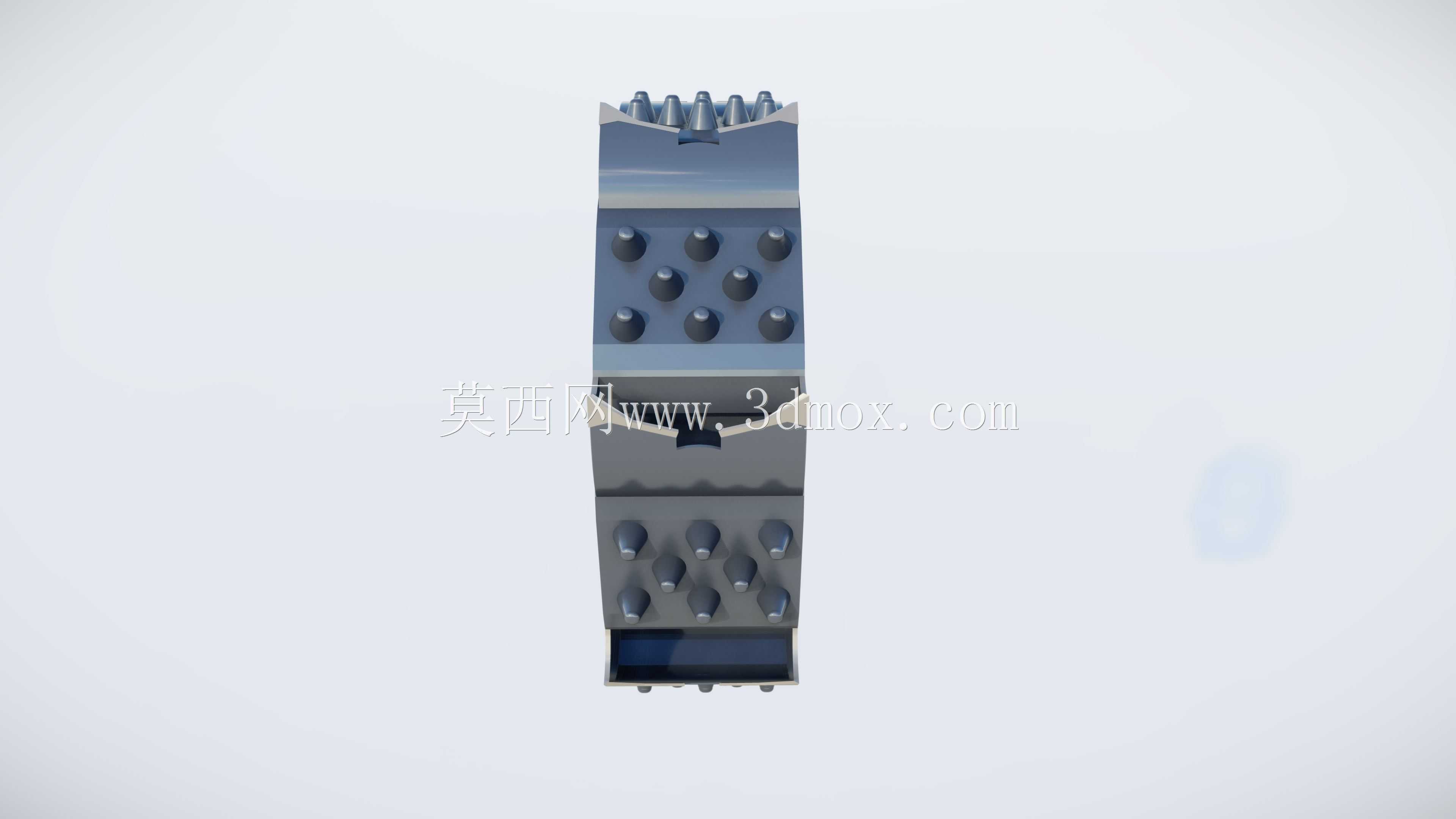

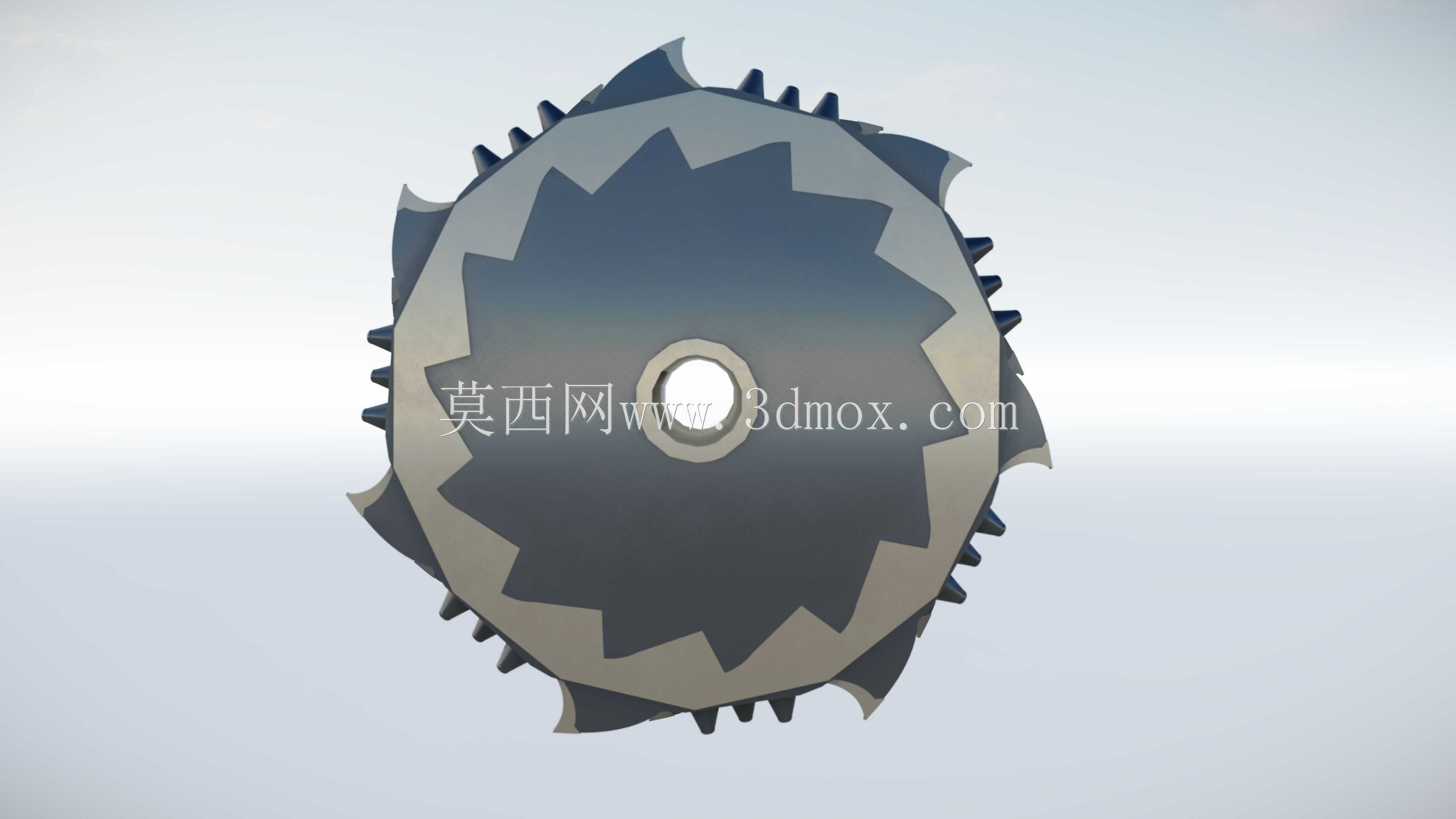

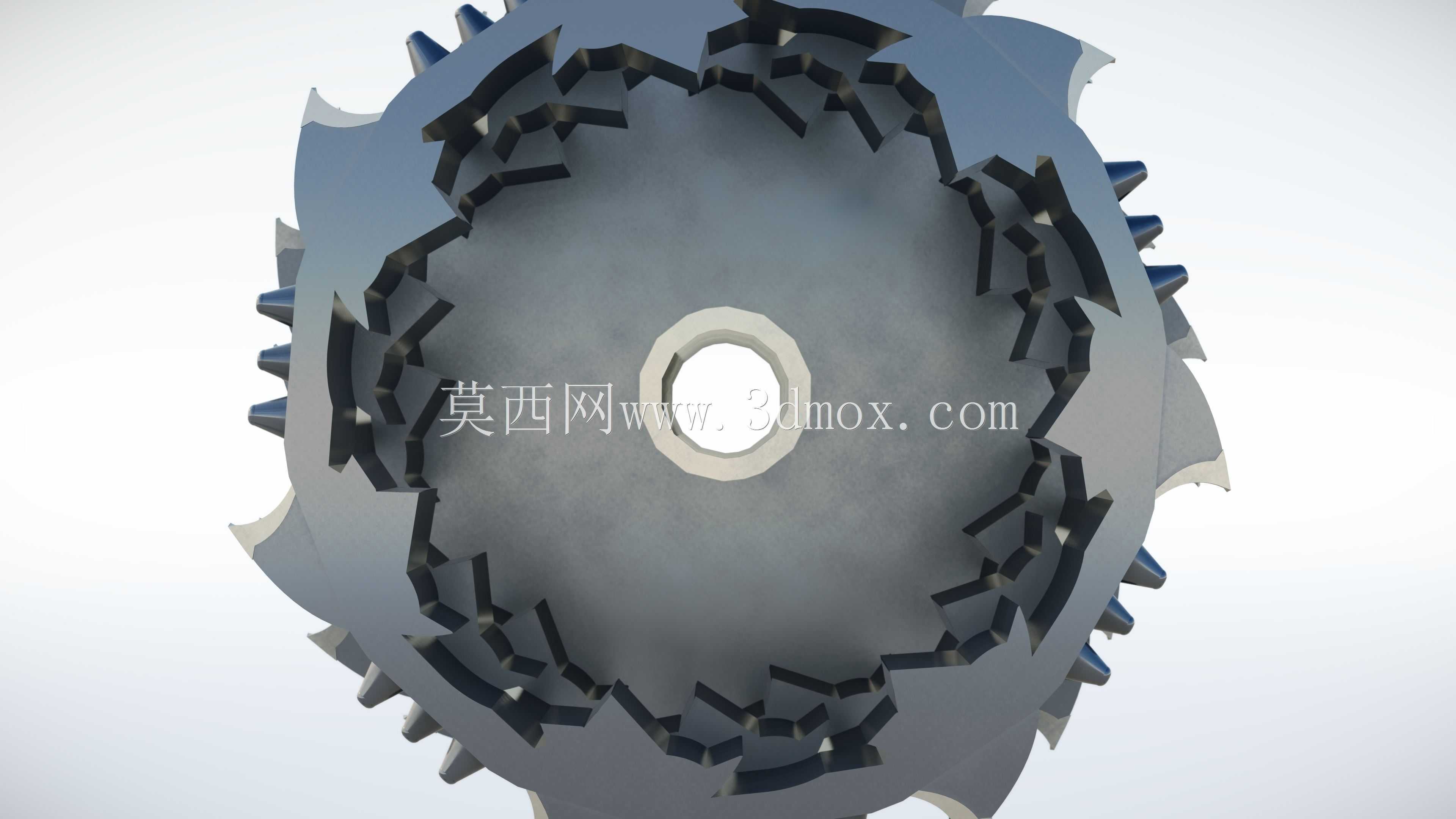

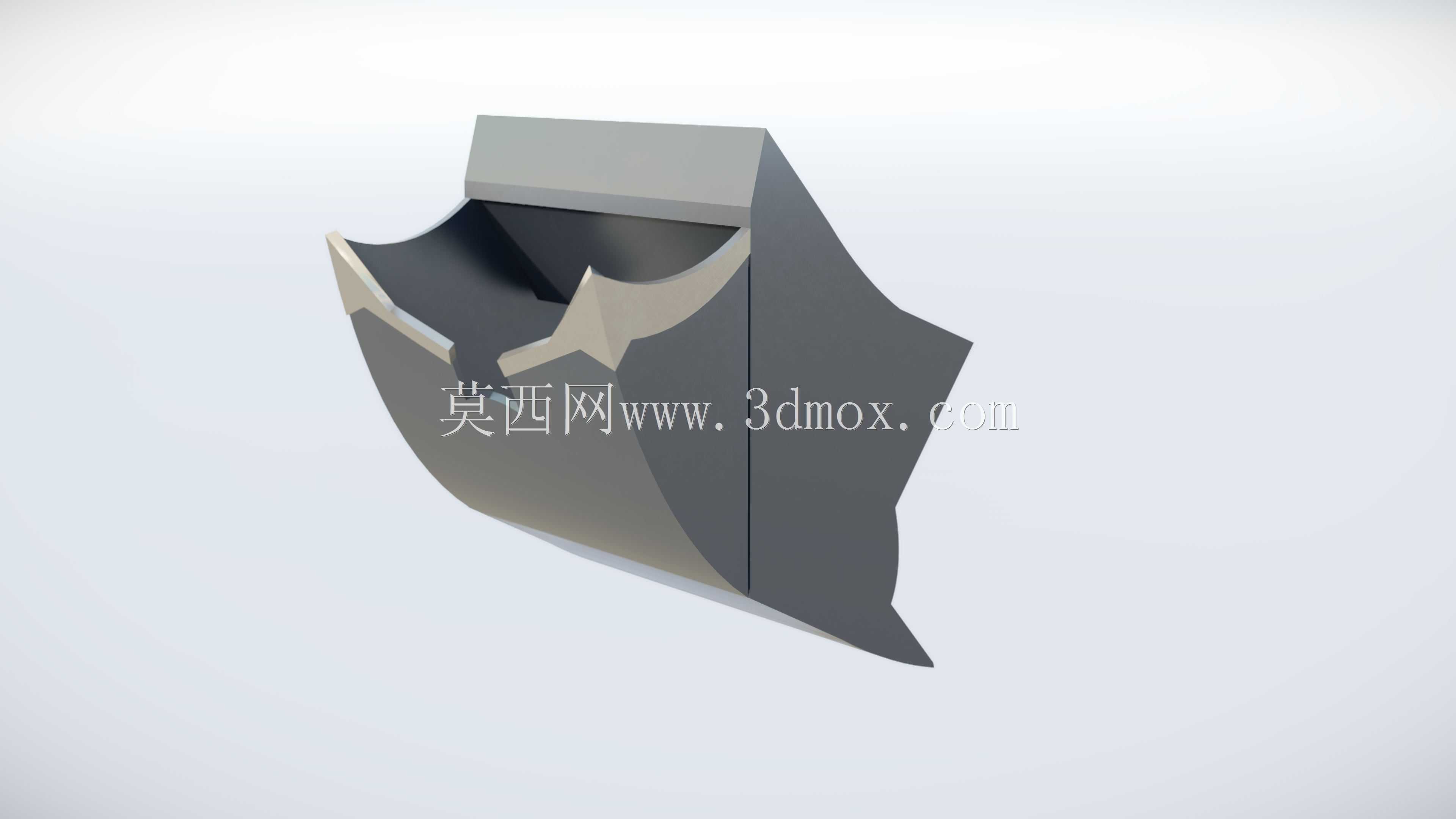

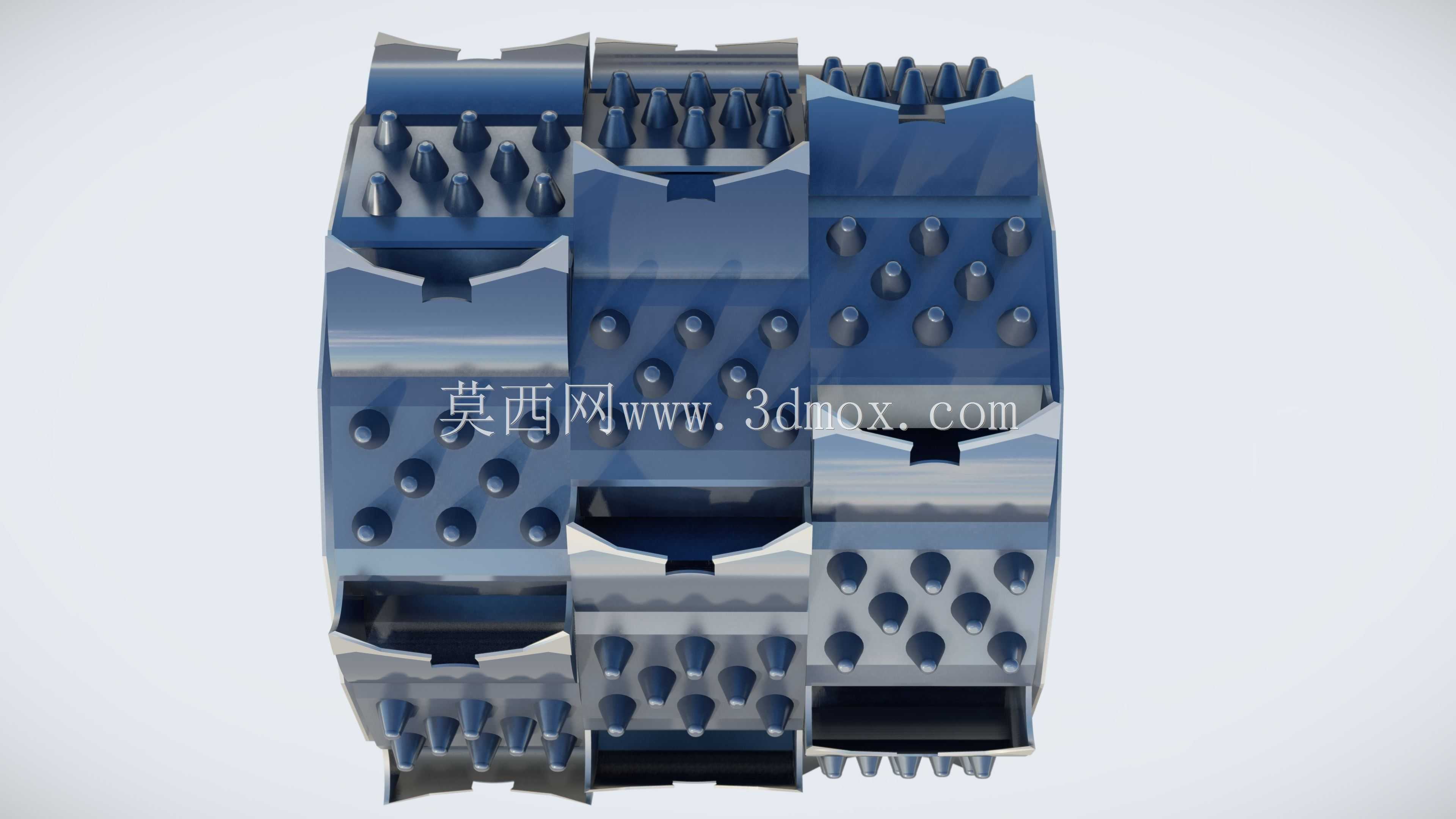

　　从结构布局来看，滚筒两端设置带锯齿形外缘的支撑端盘，端盘中心开设贯通安装轴孔，可直接对接采样机构的回转驱动轴，端盘外缘的锯齿构型一方面可在滚筒贴地行进时破开轻度板结的月壤表层，降低铲斗切入阻力，另一方面可作为周向防滑结构，避免滚筒在松散颗粒表面打滑空转。二十一个小型挖掘铲斗沿滚筒圆周与轴向交错排布，每个铲斗的斗口边缘都增设了加厚补强层，铲斗切削刃采用尖齿构型，既能够轻松切入松散月壤，也可应对少量混杂的细碎岩块，补强层可抵消铲斗接触硬质颗粒时的局部冲击载荷，防止斗口边缘在反复挖掘作业中出现卷边、开裂变形。斗体背部一体成型的翘片沿铲斗排布方向延伸，当铲斗随滚筒从切削位置向上回转时，翘片会遮挡斗口下方的敞流间隙，托住斗内的月壤颗粒，直到铲斗转动至滚筒顶部偏后的卸料工位，斗口朝向转为向下时，物料才会在重力作用下顺畅排出，直接落入后方的物料收纳容器内。

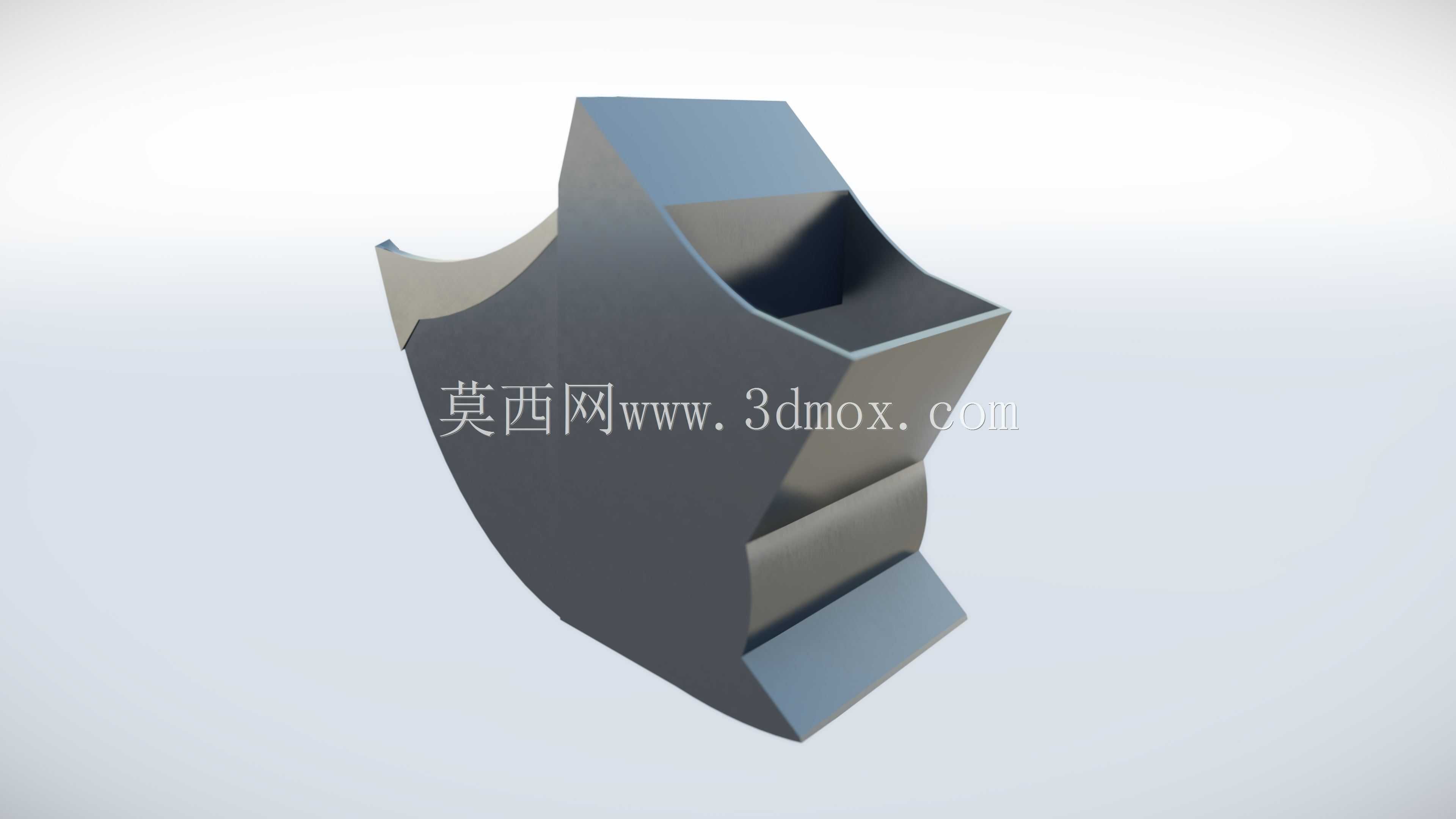

　　设计阶段针对低重力环境下的物料填充率做了专项优化，铲斗斗腔采用渐扩式流线构型，斗口宽度大于斗底宽度，切入月壤时颗粒可顺畅涌入斗腔，不会在斗口处发生架桥堵塞，同时斗腔内壁无直角拐角，卸料时残留的细颗粒占比极低，无需额外设置振动卸料结构即可完成清空。整个滚筒的有效容纳容积经过逐斗累加核算，单圈回转所有铲斗满载时可容纳的物料体积略大于十九升，能够满足单次采样任务的物料采集量要求，作业时滚筒持续回转即可完成连续挖掘、提料、卸料的全流程，不需要频繁调整机械臂位姿，大幅降低地外作业的机构动作复杂度与能耗。

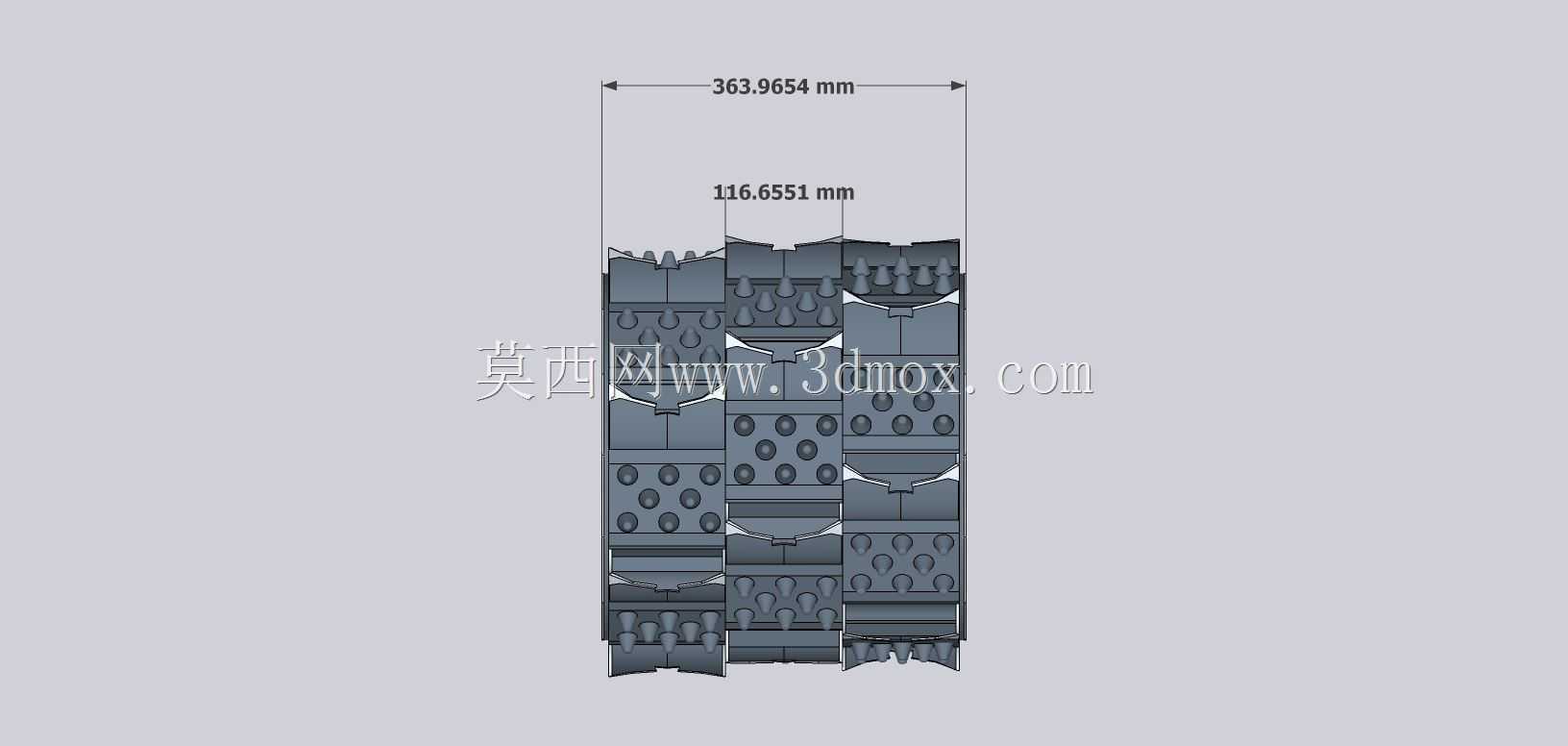

　　安装边界方面，两端支撑端盘的轴孔尺寸匹配常规采样回转驱动轴的轴径，端盘端面预留的连接位可适配锁紧法兰，滚筒整体径向轮廓在设计时预留了足够的离地间隙，安装到采样机械臂末端后，滚筒最低切削点与机械臂连接座之间的距离不会发生运动干涉，周向突出的铲斗齿尖在回转过程中也不会触碰周边的机构构件。整套结构所有零部件均采用一体化成型思路设计，铲斗与端盘、翘片之间的连接位置做了加厚过渡，没有薄弱的悬臂结构，能够承受发射阶段的振动载荷与月面作业时的冲击载荷，既可以作为深空探测采样设备的末端执行器使用，也可将构型思路迁移到地面松散物料的连续清理、浅层矿料采集设备上，针对细颗粒、低粘结性物料的采集效率远高于单斗往复式挖掘结构。
