J599系列航空圆形电连接器法兰安装结构

　　这套三维结构对应的是J599系列卡口式圆形电连接器的法兰盘安装插座端，这类连接器最早源自美军标MIL-DTL-38999规范体系，在国内航空、航天、舰船、地面雷达、车载测控装备里是使用量极大的一类互连器件，很多刚接触航电互连的工程师容易把它和普通民用航空插头混为一谈，实际从安装边界到接触件排布都有明确的工程约束。

　　从实际装机场景来看，这款带方形法兰盘的插座绝大多数是固定在设备舱壁、仪器机箱面板、机载设备壳体的侧壁上，作为设备对外的线缆对接界面：插座端永久固定在箱体上，尾部一般对接尾夹和屏蔽波纹管，把设备内部的线束引出到接触件尾部，配套的插头端则连接外部活动电缆，通过卡口旋合完成快速对接。在战机的外挂物管理系统里，这类插座常布置在机翼挂架的安装端面，导弹、副油箱挂装时插头随挂装动作自动对准锁紧；在舰船甲板的通信机柜上，法兰插座直接穿过舱壁安装，靠法兰面和舱壁之间的密封垫实现舱室分隔，避免甲板冲水、盐雾进入舱内；地面雷达的天线转台和固定基座之间，也会选用这类高可靠性连接器传输射频中频信号、控制指令和供电回路，哪怕转台反复回转、整机经历长途公路运输的振动冲击，接触件也不能出现瞬断。

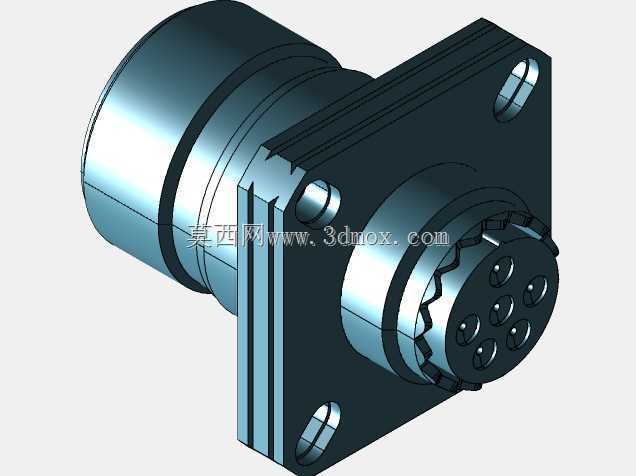

　　结构上可以拆成几个功能段来理解：最外侧带四个安装孔的方形法兰盘是整机安装基准，法兰上的四个通孔对应配套的锁紧螺钉，孔位间距、法兰厚度、法兰到对接端面的凸出高度都严格按系列规范取值，设计机箱面板开孔时，除了要开出让连接器主体穿过的中心过孔，还要在面板背面留出法兰沉台或者足够的螺钉操作空间，不能让法兰贴合面和箱体焊缝、加强筋发生干涉；法兰朝向对接侧的圆柱段是连接器的壳体主体，外壳一般采用铝合金机加工后做镀镍或者镀镉钝化处理，表面具备耐盐雾能力，壳体上的三道环形台阶分别对应密封圈槽、卡口配合轨和对接导向段，和插头对接时，插头的三个卡口销顺着壳体上的螺旋滑道滑入，旋转不到三分之一圈就到位，同时带动壳体内部的橡胶密封圈压紧，实现对接面的IP67级密封，哪怕暴雨喷淋、临时浸水也不会进水。对接端面的黑色绝缘安装板上排布了7个镀金接触件，图中这款是孔式插座（型号后缀pn对应的就是孔位接触件、针端在配套插头上），接触件采用压接形式，线束剥线后从连接器尾部送入，用专用压接钳把插针和导线线芯压成六边形，再从尾部装入绝缘板的孔位里靠卡簧锁死，后期维护时可以用取针器把接触件顶出更换，不用焊接，野外抢修效率很高。接触件周边的波浪形弹性圈是屏蔽簧片，插头旋紧后这圈簧片会紧紧贴在插头外壳内壁，把插头和插座的金属壳体连成连续的屏蔽通路，设备内部的电磁信号不会从对接缝隙泄漏，外界的强电磁干扰也没法窜进信号回路，这对传输微弱模拟信号、高速差分总线的航电系统来说是必不可少的设计。

　　建模过程中需要特别留意几个容易出错的边界：第一是法兰安装孔的位置度，四个孔相对连接器中心轴线的位置度公差一般要求在0.2mm以内，机箱面板开孔如果偏差过大，装机时四个螺钉会强行别着法兰，长期振动下法兰根部会产生微裂纹；第二是对接端的绝缘板缩进尺寸，绝缘板不能凸出壳体对接端面，必须凹进去零点几毫米，插头插合时首先是壳体导向对齐，之后接触件才开始接触，避免装配错位把插针顶弯；第三是尾部的线缆弯曲空间，连接器法兰固定在箱体上之后，尾部出线位置至少要留出线缆外径5倍以上的直线段，再允许线束弯折，不然尾夹处的导线长期受弯折应力，靠近压接筒的位置容易断芯。选型时工程师还要同步核对接触件的线径适配范围，7芯排布的这款连接器每个接触件可以适配20到16号导线，单芯载流量在5A左右，适合传控制信号和小功率供电，如果是动力回路供电则要换接触件数量更少、单芯更粗的排布规格，不能只看安装法兰尺寸一致就随意替换芯数配置。
