军规法兰式五芯航空电连接器

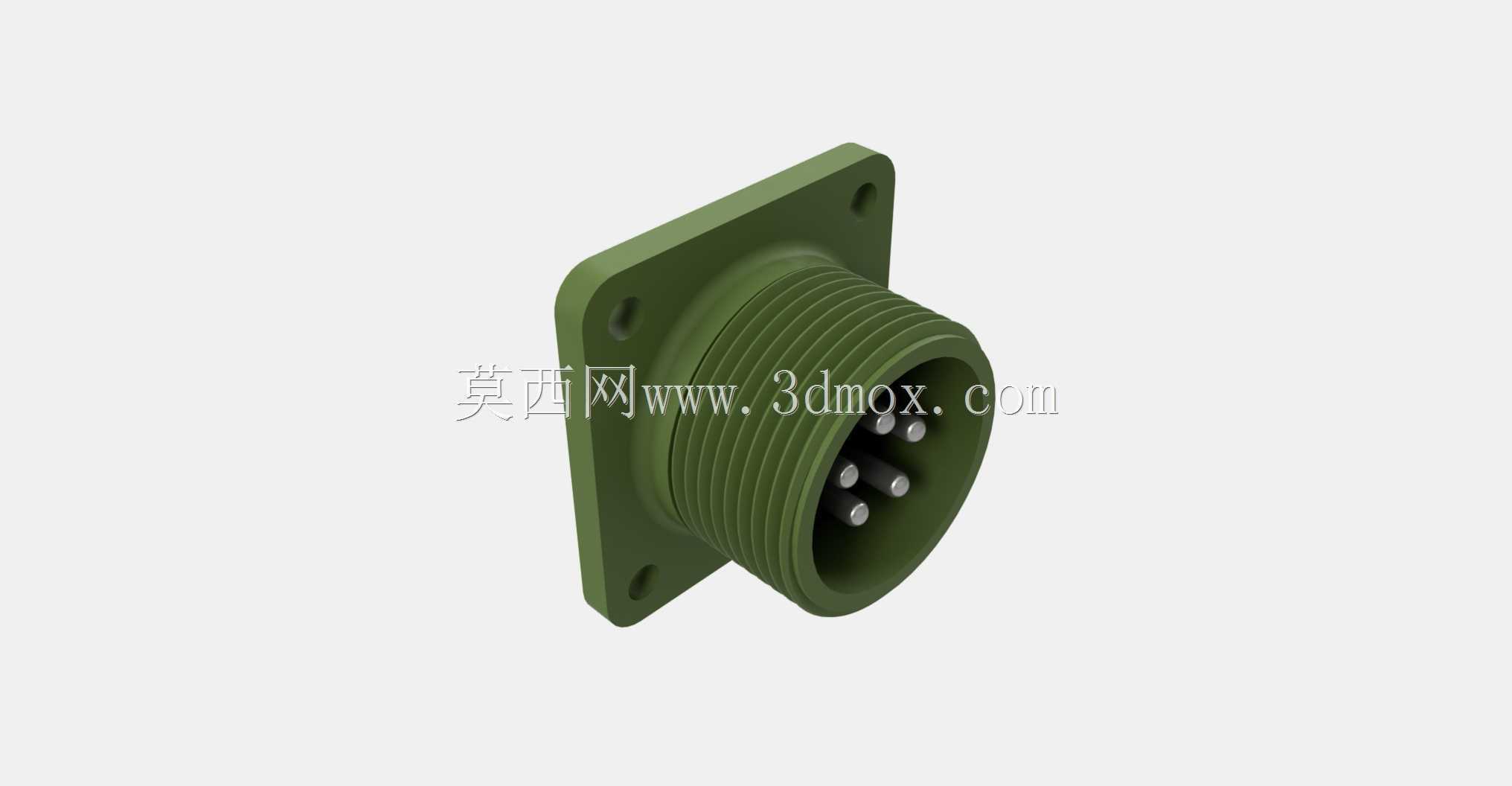

　　现场布线时最先要确认的就是面板开孔与安装边界，这款方形法兰盘插座采用四角沉孔固定方式，盘体轮廓方正，四个安装孔对称分布在法兰角部，沉孔设计让紧固螺钉头部完全沉入盘面，装配后法兰外侧没有凸起，既避免螺钉头干涉对接插头的旋合行程，也能在设备外壁留出平整贴合面。法兰盘与设备面板之间可加装密封垫圈，沉孔螺钉从外侧穿入后与面板内侧螺母锁紧，整套固定结构抗振能力强，在车载、机载这类持续受振动冲击的工况下，连接点位不会出现松脱移位。

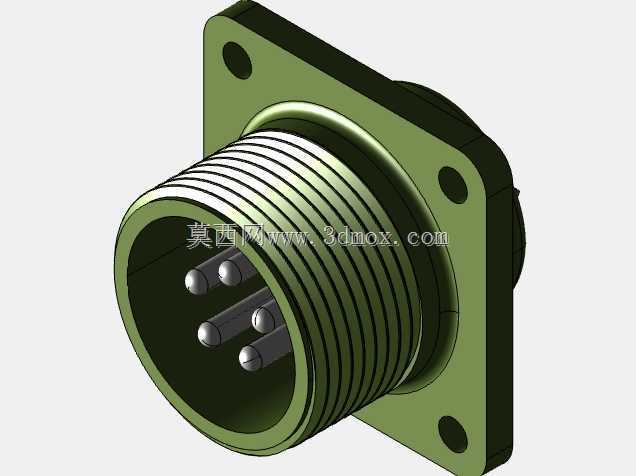

　　对接端的外螺纹段是整套连接器的核心配合部位，圆柱外壁加工有多圈连续梯形螺纹，配套插头对接时通过螺纹旋合实现轴向锁紧，旋合到位后插头壳体与插座法兰端面完全贴紧，内部插针与插孔精准对中，不会出现偏插、弯针问题。螺纹段的牙型间距、旋合长度都按照军规连接器通用配合规范设计，旋合过程顺滑无卡滞，多圈螺纹的接触面积大，锁紧后能承受较大的轴向拉拔力，设备运行中出现线缆拖拽、外力拉扯时，对接界面不会自行脱开。

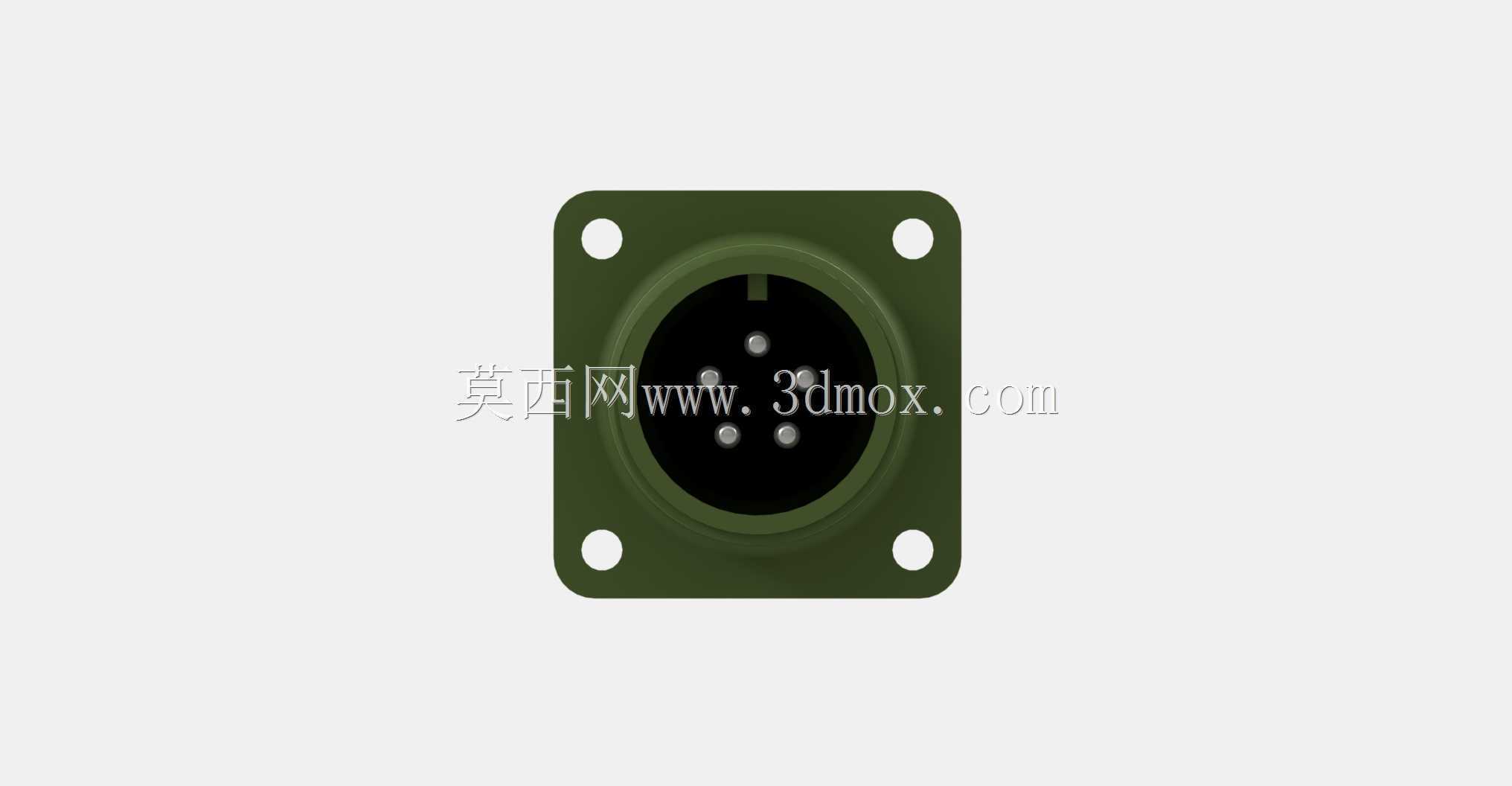

　　接口内部排布五根圆柱形接触插针，插针沿圆周方向均匀分布，针体突出于接口端面，每根插针对应独立的电源或信号回路，五芯配置可同时承载多路动力供电与低速控制信号传输，适配工业测控设备、机载航电系统、野外通信机柜的接线需求。插针根部做台阶限位结构，装配时压接到位后无法轴向窜动，插针接触面做耐磨镀层处理，反复插拔数百次后接触电阻仍能保持稳定，不会因表层磨损出现信号中断、供电发热的故障。

　　壳体整体采用军绿色表面处理，外层氧化涂层均匀覆盖法兰盘、螺纹段与接口内壁，涂层硬度高，耐盐雾、耐油污，在沿海高湿、厂区多油污的恶劣环境中长期使用，壳体基体不会出现锈蚀起皮。壳体转角处全部做圆角过渡，没有尖锐棱角，装配人员现场操作时不会划伤手部，同时圆角结构也能避免应力集中，在受到侧向碰撞时，壳体边角不会出现开裂崩缺。

　　从三维建模的实操角度拆解这个零件，结构拆分逻辑非常清晰：首先绘制方形法兰的基础草图，标注法兰外轮廓边长、四角安装孔的中心距、沉孔的孔径与深度，拉伸生成法兰基体；之后在法兰内侧同轴绘制对接圆柱筒体，绘制外螺纹的牙型轮廓，通过螺旋扫描命令生成连续外螺纹特征，保证螺纹牙型的起止位置与实物一致；接口内腔部分绘制插针安装孔的定位圆，按照五针的圆周排布角度阵列生成安装孔，再分别创建五根插针的实体模型，装配到对应孔位中；最后对法兰边角、螺纹端部、接口端口位置添加圆角特征，还原零件所有工艺倒角。建模过程中需要重点管控法兰贴合面的平面度、螺纹段与法兰盘的同轴度，这两项形位公差直接决定实际装配时的密封效果与对接顺畅度，如果同轴度偏差过大，插头旋合时会出现偏磨，长期使用会导致螺纹滑牙。

　　这类连接器的实际应用场景覆盖极广，野外军用测控方舱的外壁电源接口、工业机器人本体的动力信号集成接口、重型工程机械的驾驶室线束转接端口、机载设备的机架面板接线座都能见到同结构产品。选型时除了核对芯数与针位定义，还要确认法兰安装孔的开孔尺寸是否匹配自身设备面板的预留孔位，螺纹规格是否与现场已有的配套插头一致，避免出现对接件不匹配的问题。相较于普通民用圆形连接器，这种法兰式军规接头的壳体壁厚更大，抗冲击能力更强，在-40℃到125℃的宽温环境下都能保持结构稳定，低温环境下壳体不会脆裂，高温环境下镀层不会脱落，接触件的导电性能不受温度波动影响。

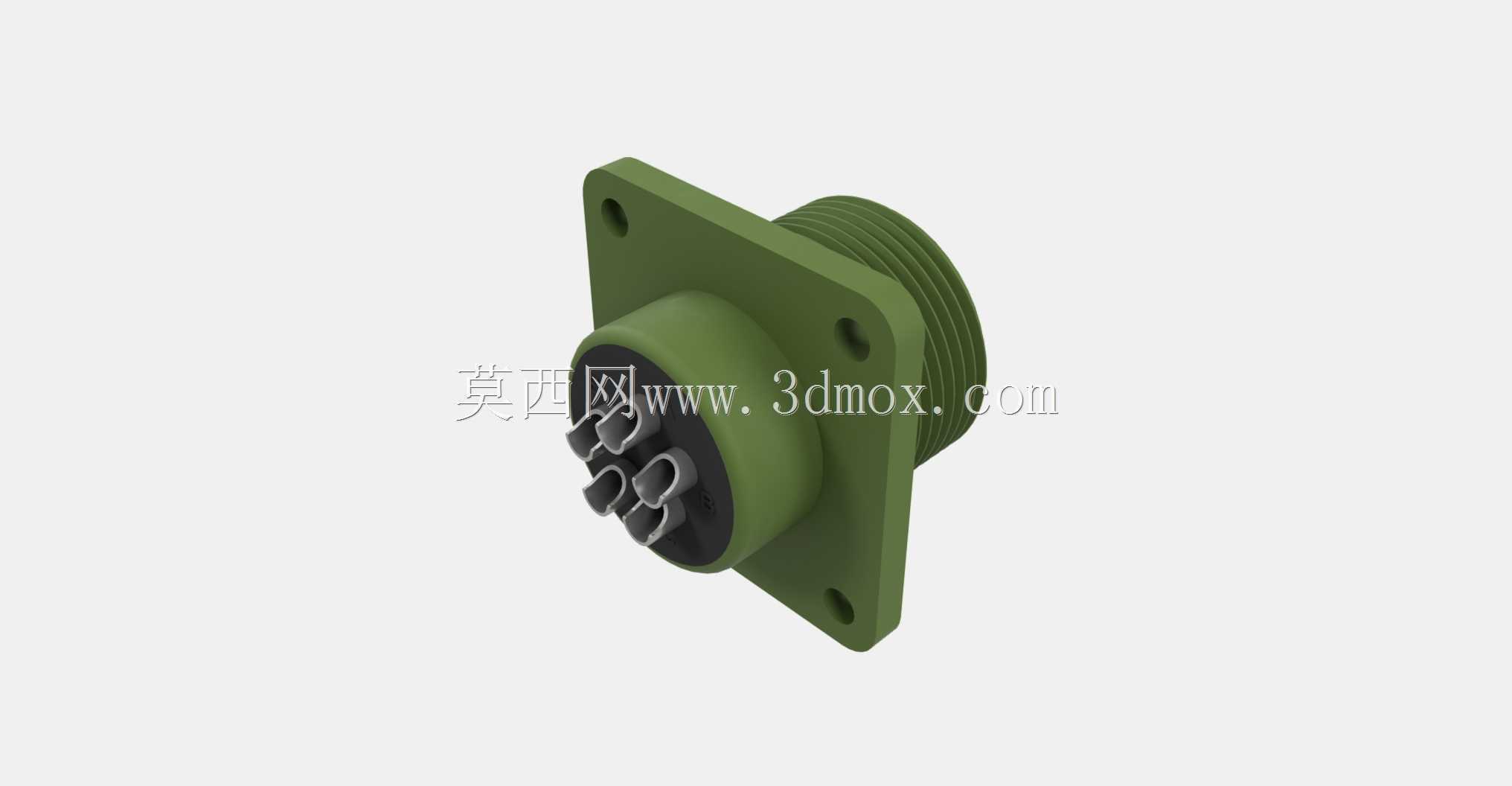

　　接口端面的插针外围设置有环形防护凸台，凸台高度略高于插针顶端，插头未对接时，凸台可以阻挡外物直接磕碰插针，避免插针受外力弯曲；对接时凸台先进入插头内腔的导向槽，引导插针对准插孔，即使操作人员盲插也能保证针孔精准对位，不会出现针脚顶歪的情况。法兰盘背面与筒体衔接的位置做了加厚加强筋结构，该区域是整个零件受力最集中的位置，线缆侧向拉扯时力矩会集中在法兰与筒体的交接处，加厚处理后该位置的结构强度大幅提升，承受侧向载荷时不会出现根部断裂。整套零件没有多余的复杂异形结构，所有特征都服务于安装固定、对接锁紧、接触导电三个核心功能，结构紧凑，占用面板安装空间小，非常适合在设备面板安装空间受限的场景下使用。
