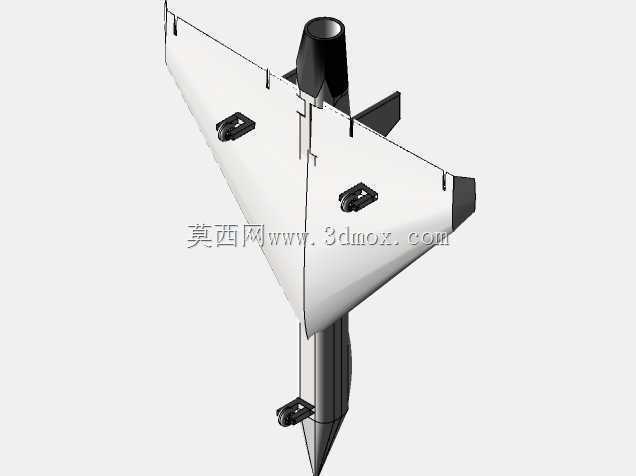

三角翼无尾布局验证机结构造型

　　该结构造型围绕小展弦比三角翼无尾飞行器展开，整机采用翼身高度融合的布置方式，机翼前缘从机头两侧向翼尖大角度后掠，后缘近似平直，形成典型的低阻高速飞航轮廓。机身没有独立的水平尾翼和明显的外置垂尾，纵向安定与航向控制主要依靠机翼后缘控制面、机身下部腹鳍以及翼尖区域的端板结构协同实现，这种布局能够在有限外形尺寸下获得较大的内部容积，同时减少外露部件带来的气动干扰。

　　从实际使用场景看，这类构型常用于航空教学演示、缩比验证机方案论证、风洞概念展示以及无人飞行器总体布置参考。三角翼平面形状在大迎角状态下能够利用前缘脱体涡维持较强的升力表现，适合对高速冲刺、紧凑包线和短距起降潜力有要求的方案。模型中机翼上表面布置了两处嵌入式舱盖或设备口盖，口盖周边保留了安装边界和紧固件位置，可用于检查机载设备、布置电池、舵机、控制板或任务载荷。机身背部的短舱式凸起与下部细长尾椎形成连续中轴结构，背部短舱可容纳进气通道、动力舱或伞舱，下部尾椎则为腹鳍、尾橇、起落支撑或动力喷口提供安装空间。

　　结构设计上，机翼蒙皮与中央承力段采用一体化过渡，翼面厚度从前缘向根部逐渐增加，既保证气动外形光顺，也为翼梁、肋板和设备安装留出空间。机翼后缘沿展向预留控制面分割线，可在详细设计阶段拆分为升降副翼或阻力舵；两侧翼尖的黑色端板具有增强航向稳定的作用，同时能够限制翼尖绕流，降低无尾布局对偏航阻尼不足的敏感性。机身下方伸出的垂直尾腹沿纵轴延伸，末端呈尖锥收束，与两侧小型安定面共同构成尾部稳定组件，在侧滑或姿态修正时提供必要的力矩。

　　安装边界方面，整机最大外廓由三角翼左右翼尖决定，翼展方向需要预留控制面偏转和地面操作间隙；机头至尾椎构成纵向长度边界，背部短舱高度决定上部包线，腹鳍下端则构成地面停放时的最低干涉点。若用于缩比飞行验证，机翼上表面口盖应避开主翼梁高应力区，设备重心需控制在翼身融合段附近，避免因载荷偏置导致俯仰配平困难。若用于静态展示或教学装配，可将机翼拆为左右壁板、中央机身、背部舱段、腹鳍和口盖等模块，各模块之间通过定位面和螺钉连接，便于打印、机加工或复材成型。

　　建模时需要重点处理前缘锐度、翼面扭转、后缘控制面缝隙和翼身融合曲面的连续性。三角翼前缘不宜过度倒圆，否则会削弱涡生成位置的表达；后缘控制面则应保留明确的铰链轴线和偏转间隙，以便后续运动校核。背部短舱与机翼上表面相交处需保证曲面过渡无突变，腹鳍与机身中线的连接区域应增加局部圆角或加强台，避免装配应力集中。整体外形既体现无尾三角翼飞行器的气动特征，也保留了工程样机所需的口盖、控制面、安定面和支撑结构细节，可作为总体构型讨论、结构分区设计和三维装配练习的参考对象。
