NASA跨声速风洞试验段模块化测试装置

　　跨声速风洞是航空航天型号研制链条中不可替代的地面试验设施，其试验段直接决定了流场品质、模型安装方式与数据获取能力。本套三维结构围绕风洞测试段展开，核心思路是把原本固定、封闭、换型成本高的试验腔体，拆解为可互换、可吊装、可快速重构的模块化单元，服务于飞机、火箭、航天飞机等多类飞行器构型在马赫数接近声速区间的气动验证。

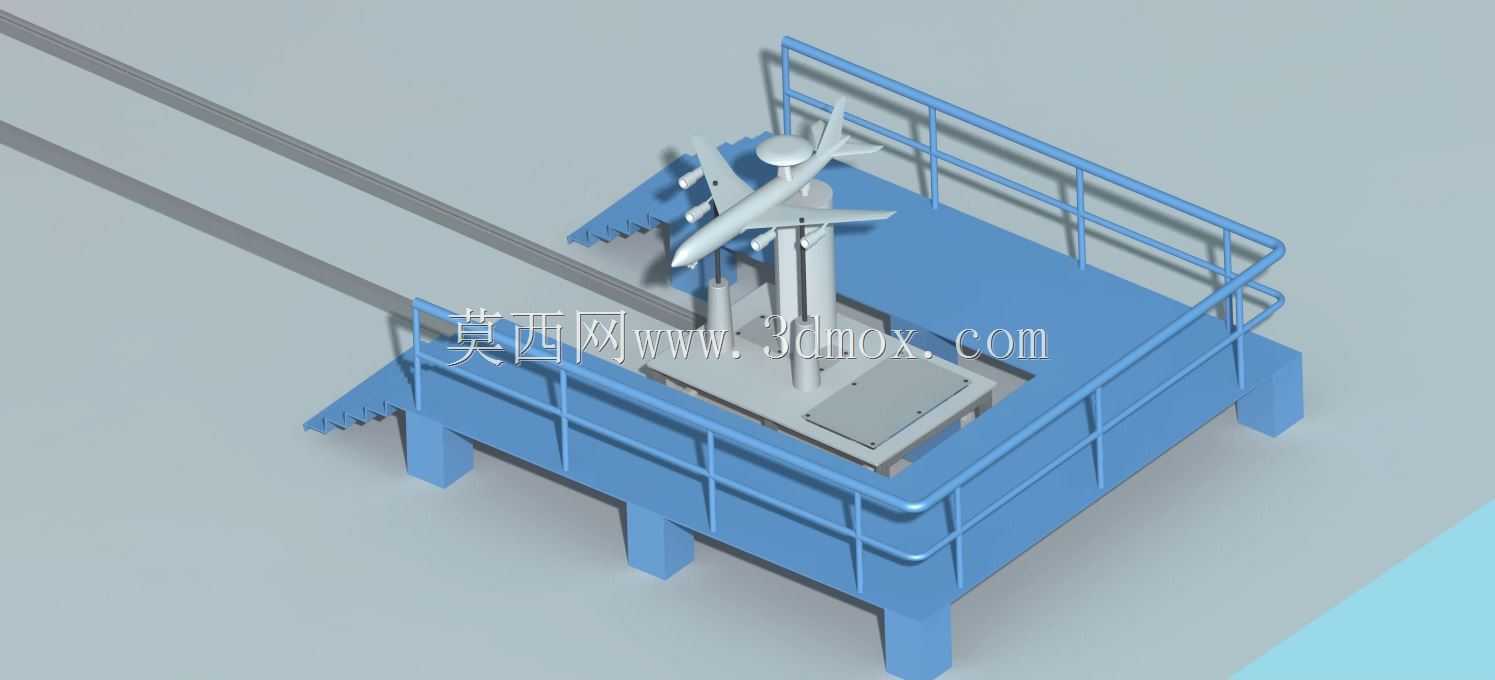

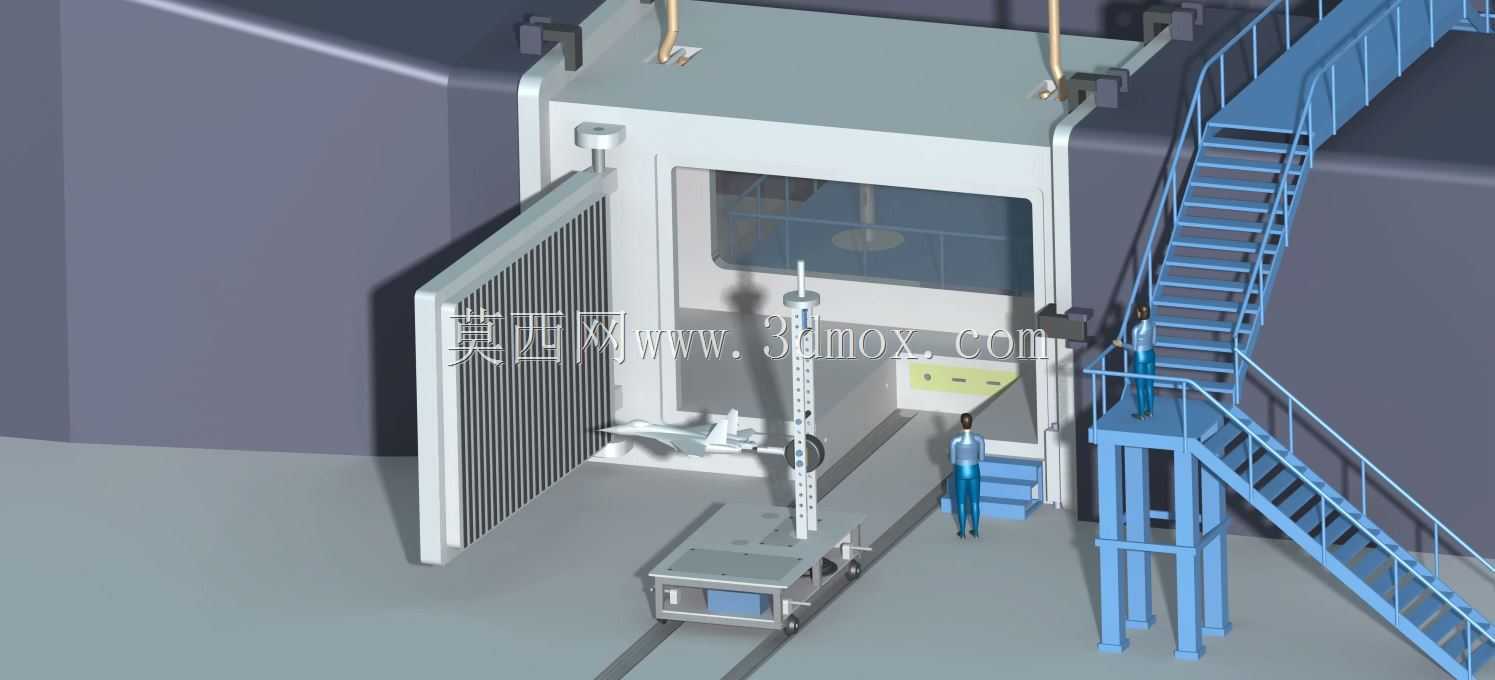

　　从实际使用场景看，试验件并非长期固定在测试区内。工程上通常先在洞体外部的准备工位完成模型姿态调整、支杆对接、传感器布线与通断检查，待流场开车条件具备后，再沿标准轨道将整套模块推送入测试段。轨道对接面承担定位与承载双重作用，模块入位后，数据传输、动力供给与气动管路的连接通过标准化挤压件接口自动完成；一旦试验结束或需要紧急退出，连接机构即刻断开，避免线缆拉扯和接口损伤。这种“库内调整、推入测试”的布置，显著压缩了风洞占用时间——对于跨声速风洞这类运行成本极高的设备，缩短开车间隙的换装时间，本身就是提升试验吞吐能力的关键。

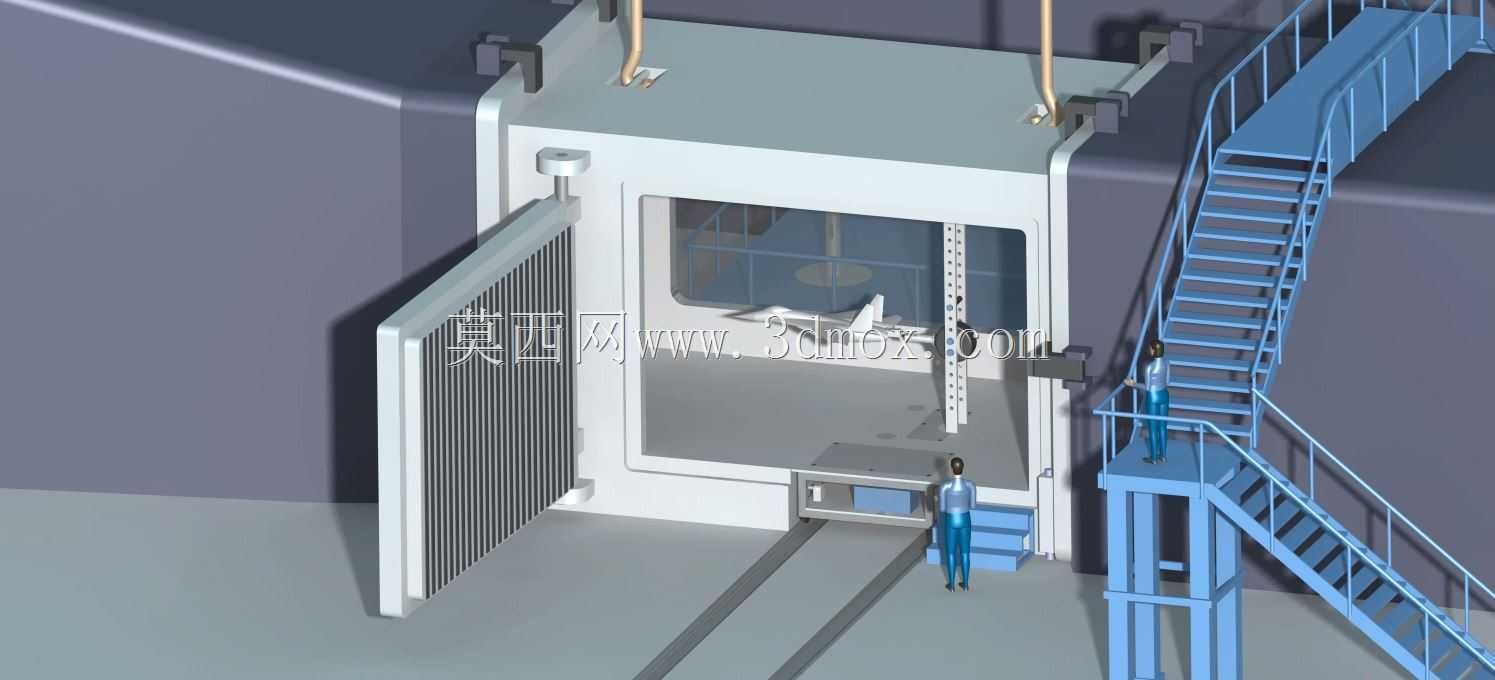

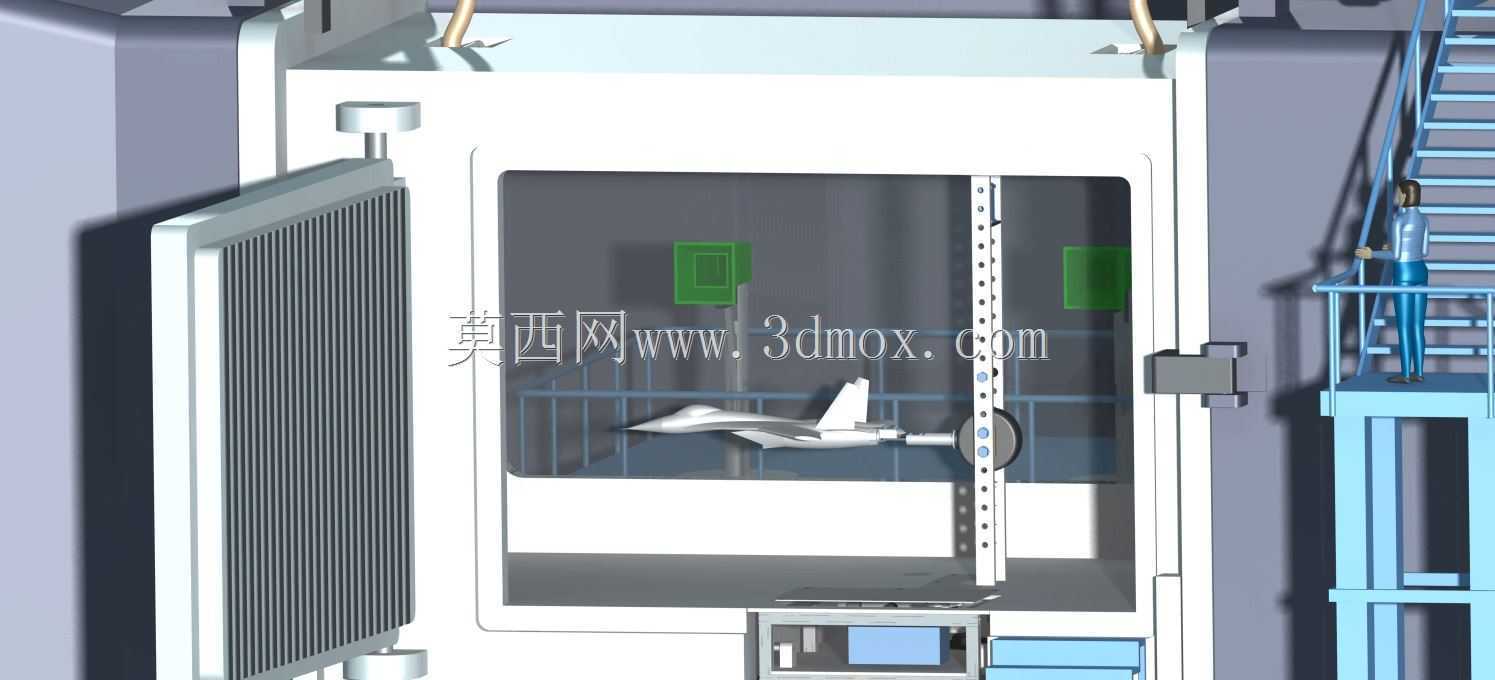

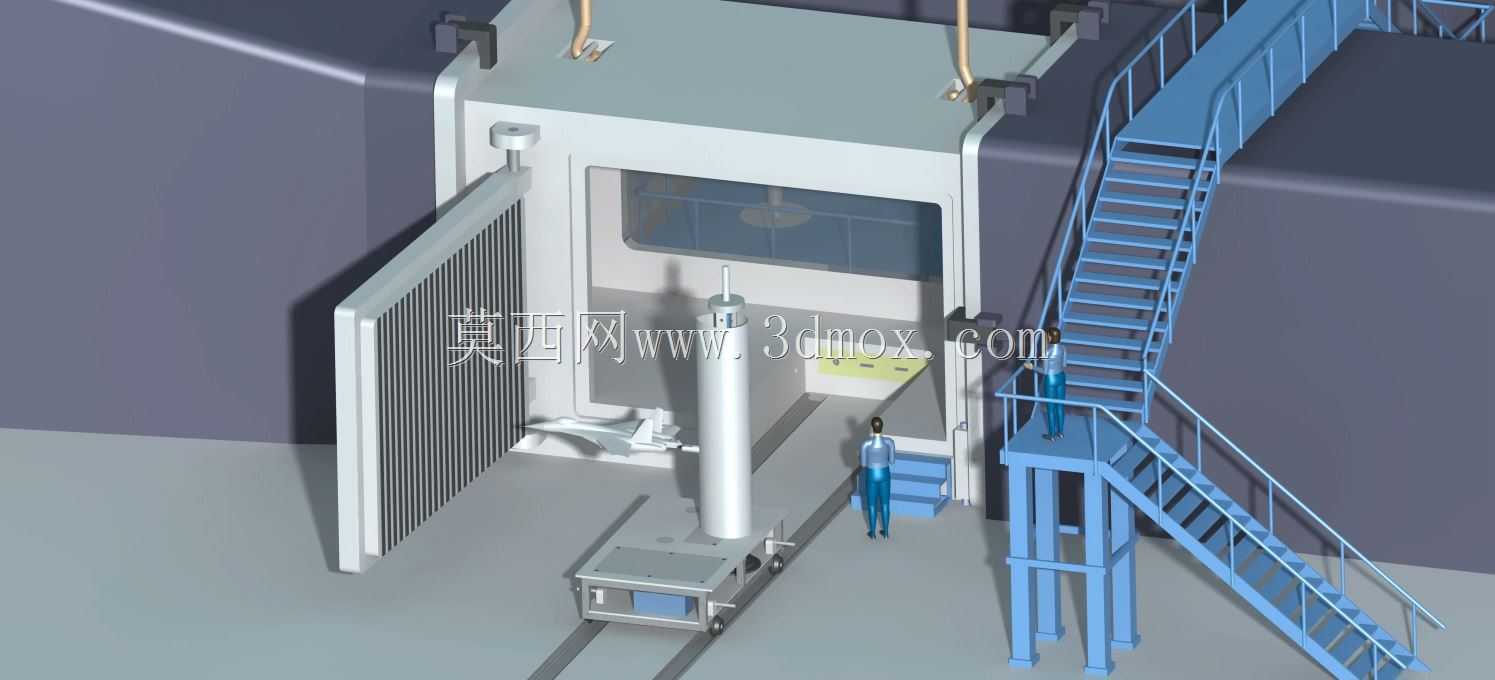

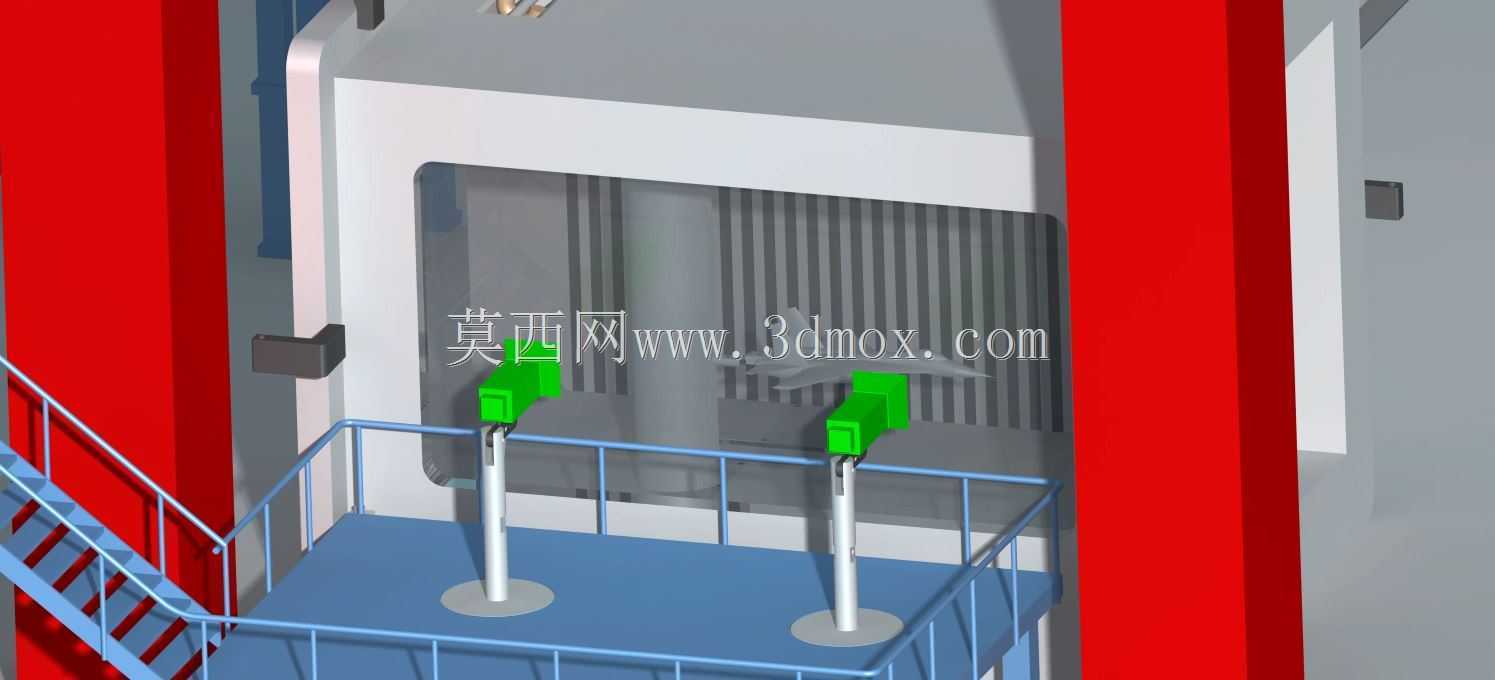

　　结构组成上，测试段本体采用框架加蒙皮的腔体形式，侧面预留大面积观察窗。观察窗并非单纯的透明盖板，其边框刚度、密封压紧方式与光学平整度都要兼顾，既可以容纳高速摄像与纹影成像设备拍摄激波系与边界层发展，也要承受跨声速运行时腔体内外的压差载荷。门洞处的面板设计为可配置形式，根据不同试验任务，可换装实心壁板、开孔壁板或带仪器支架的专用面板，以适应闭口试验、通气壁试验以及侧壁测压等不同需求。

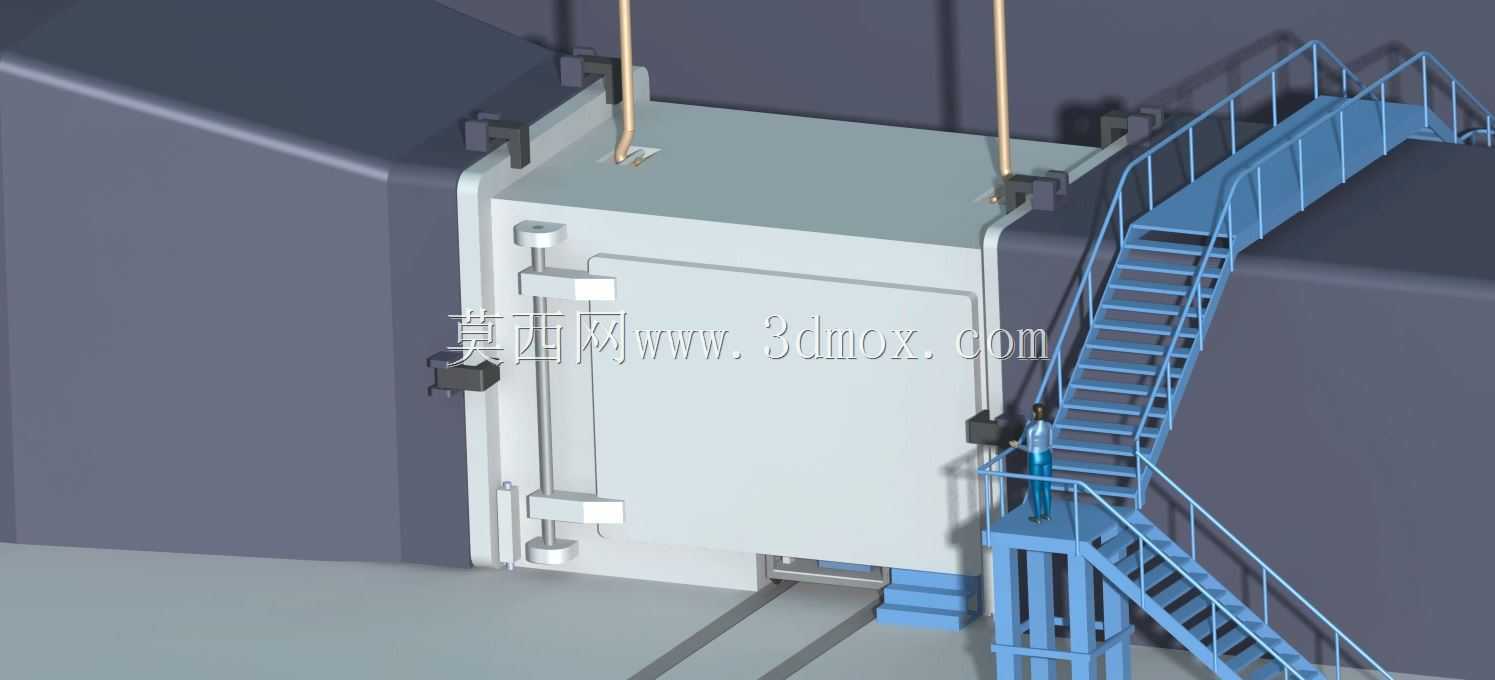

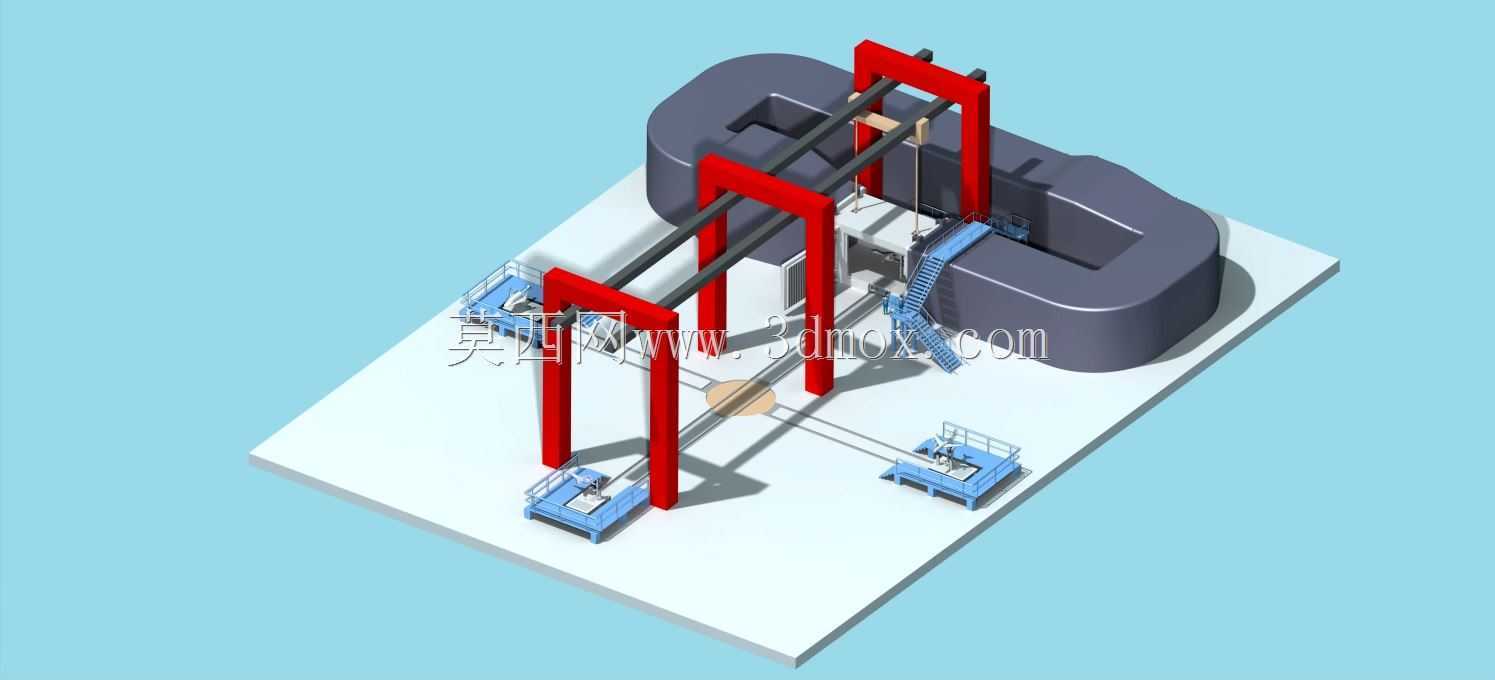

　　模块本体大量采用标准铝型材挤压件与定制加工件组合：型材负责搭建主承力骨架，保证直线度与装配互换性；定制板件用于接口过渡、模型支撑与窗口加强；标准紧固件则保证各分系统可拆可换。这样的选型逻辑，一方面降低了单件制造成本与备件压力，另一方面让试验段不再是“一个模型对应一个腔体”，而是一个可反复重构的试验平台。当需要更换整个测试段而非单个模型时，洞体顶部设置的起重机构可将整段吊起，沿吊装轨迹移出并替换为不同截面、不同壁面形式或不同支撑方式的试验段，满足从翼型二维试验到全机模、带动力模拟器试验的多任务切换。

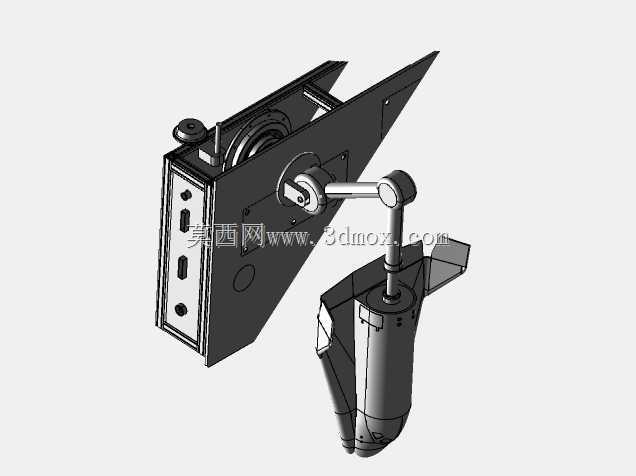

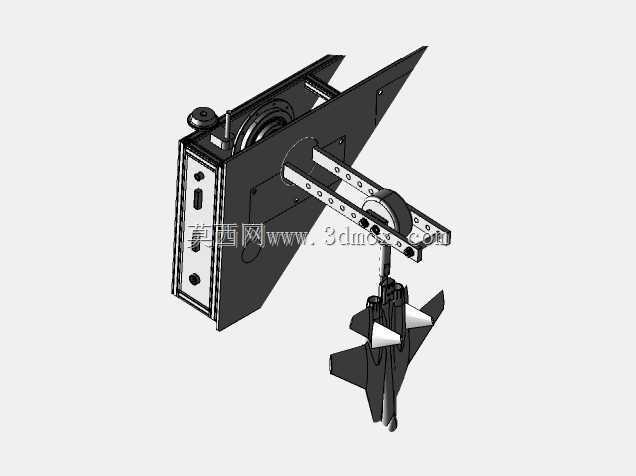

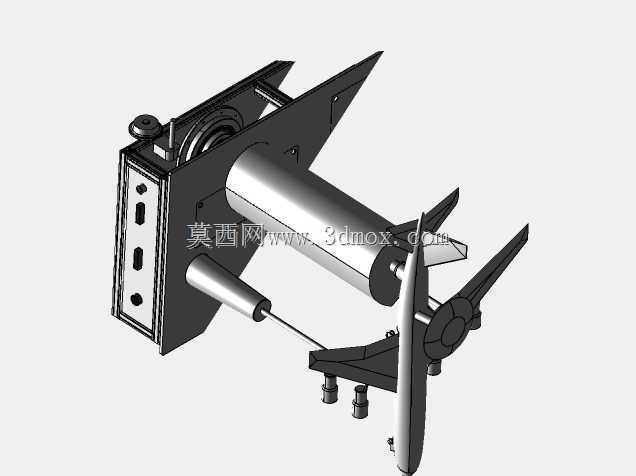

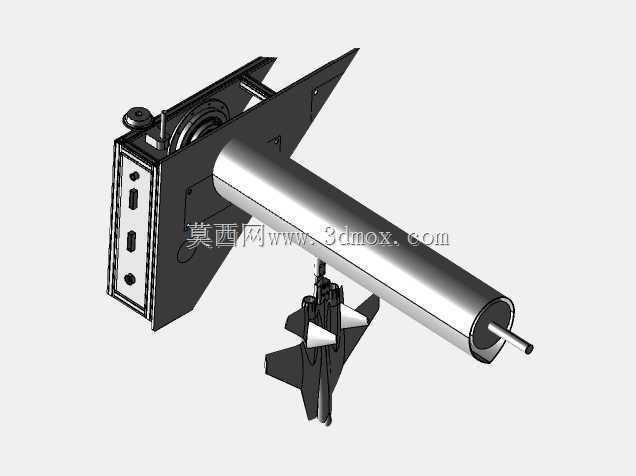

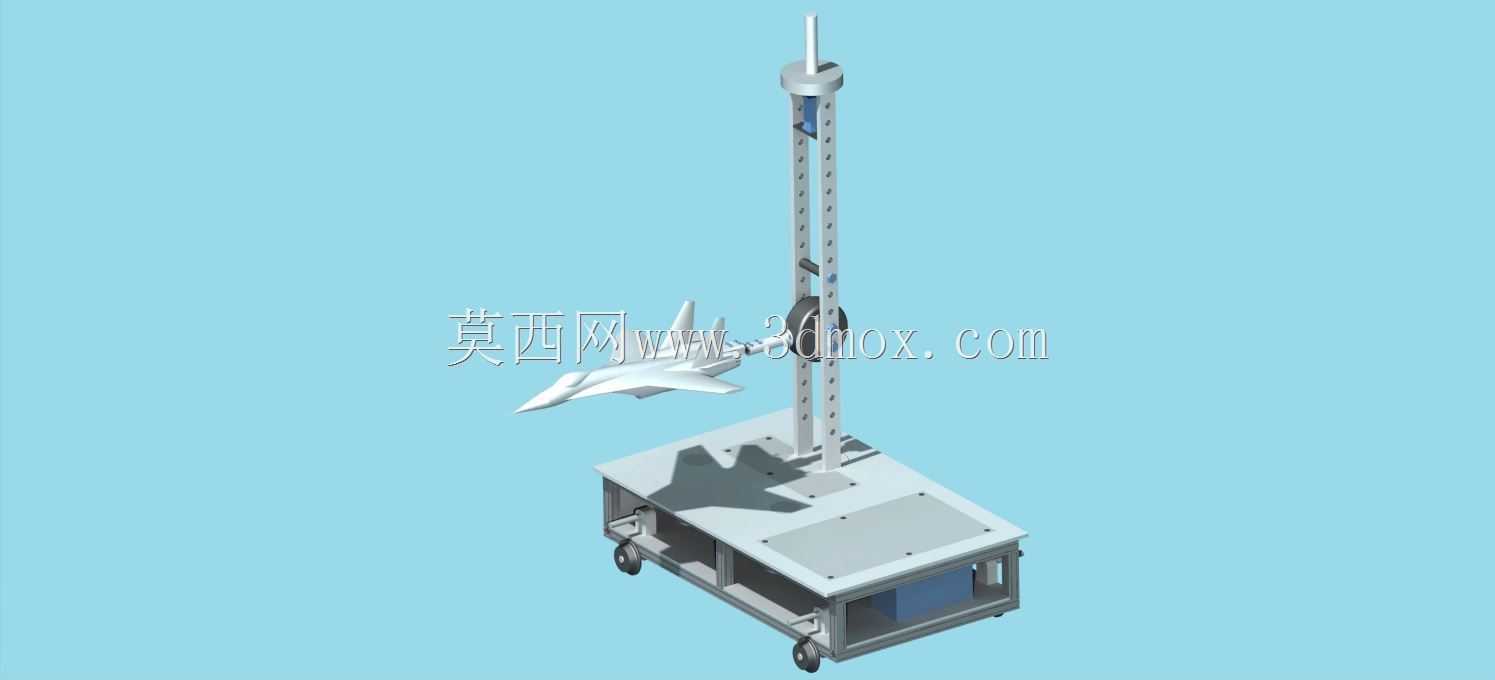

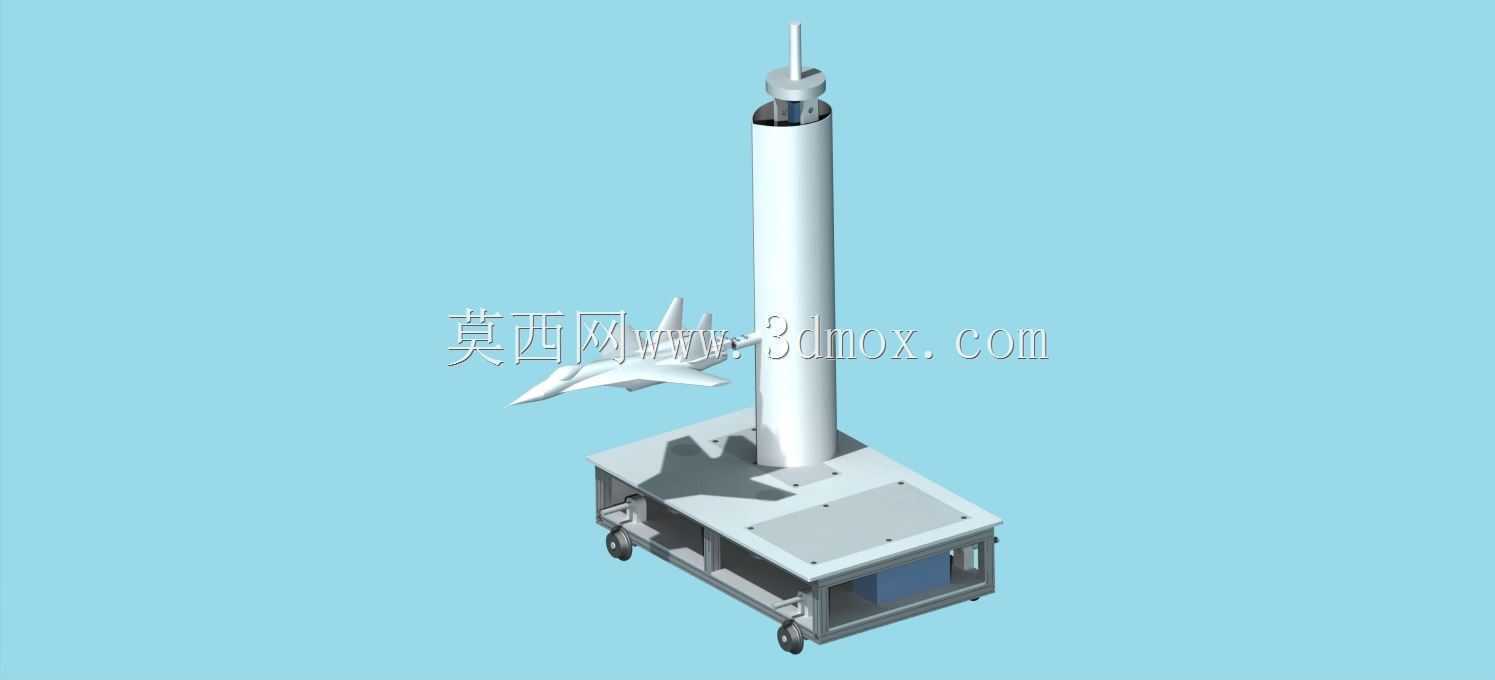

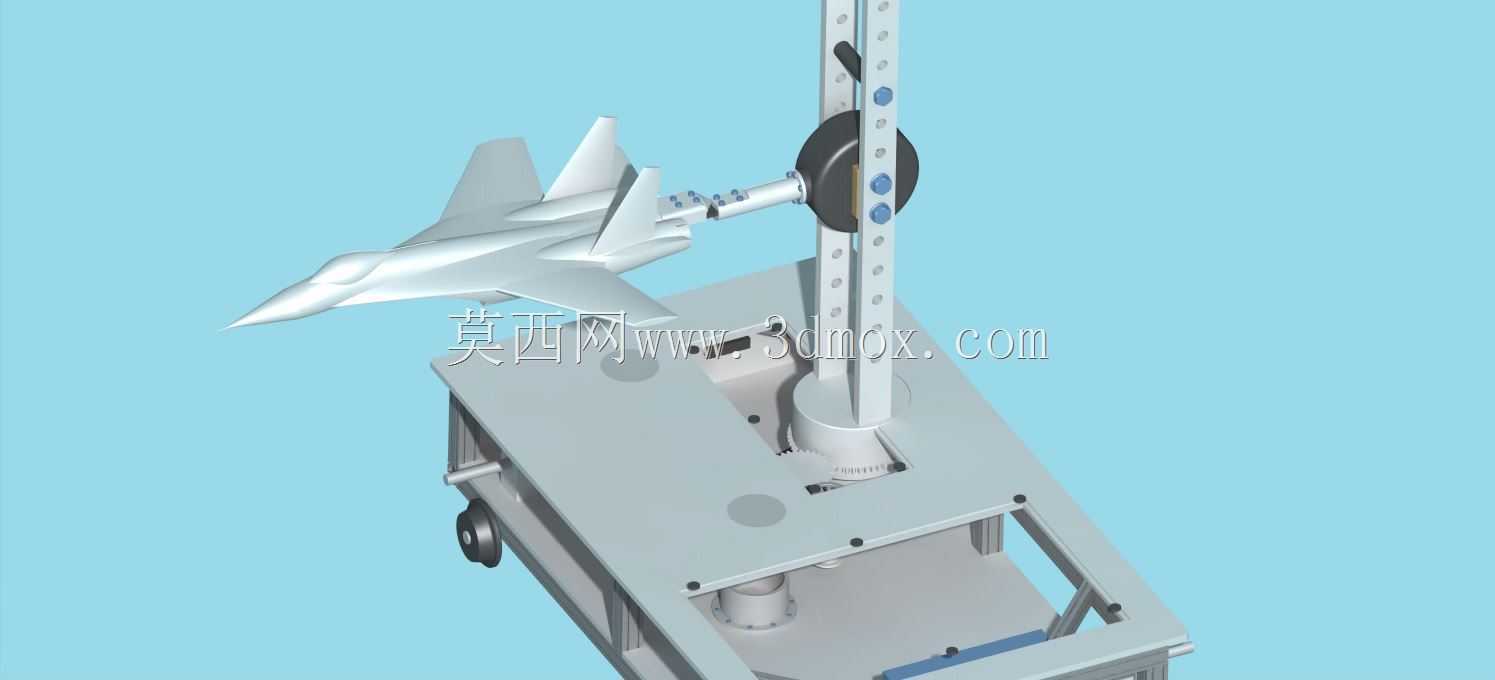

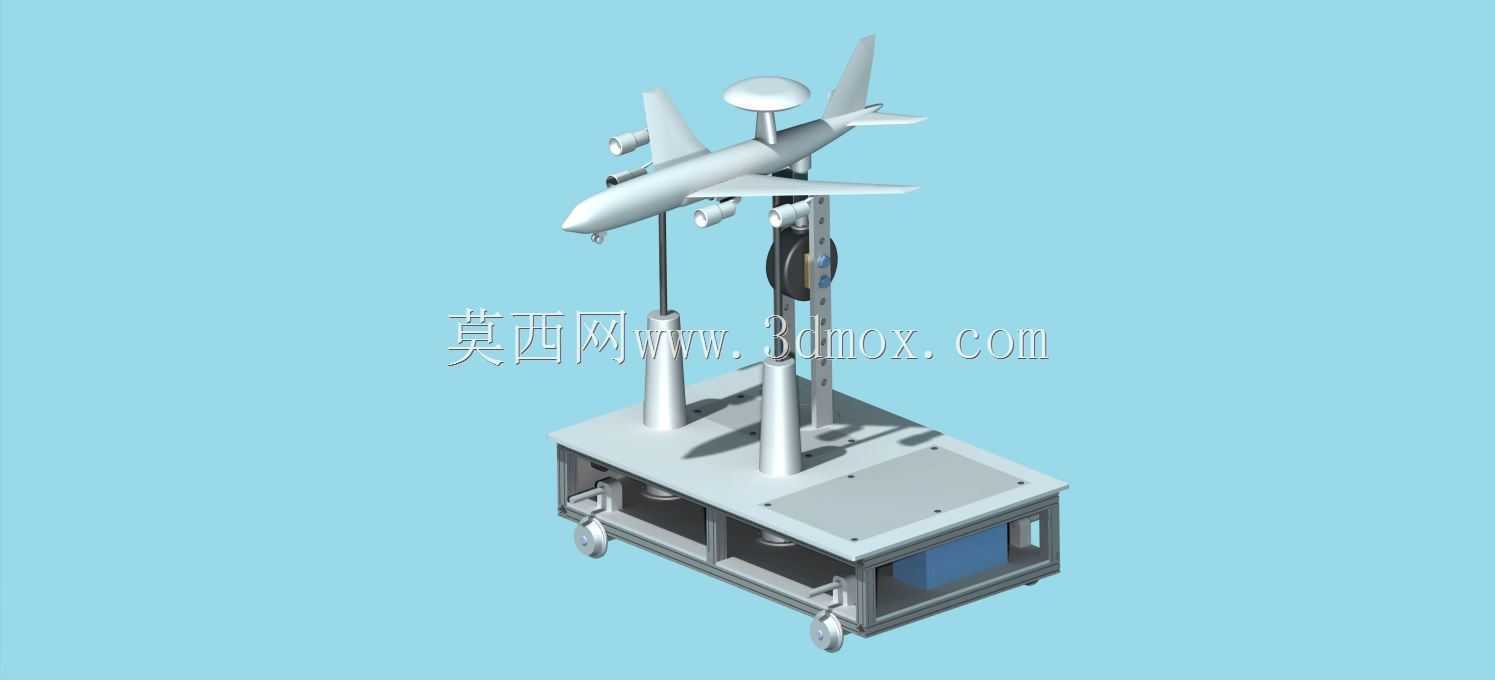

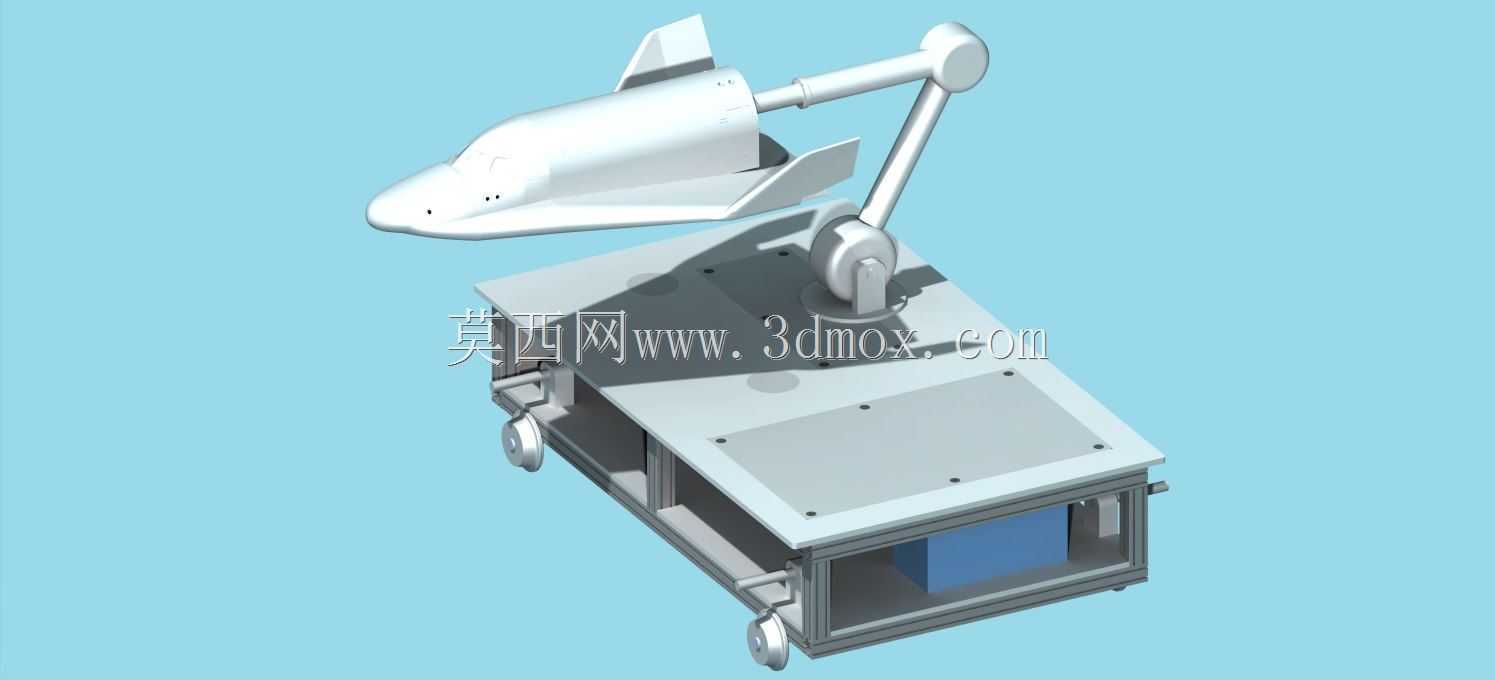

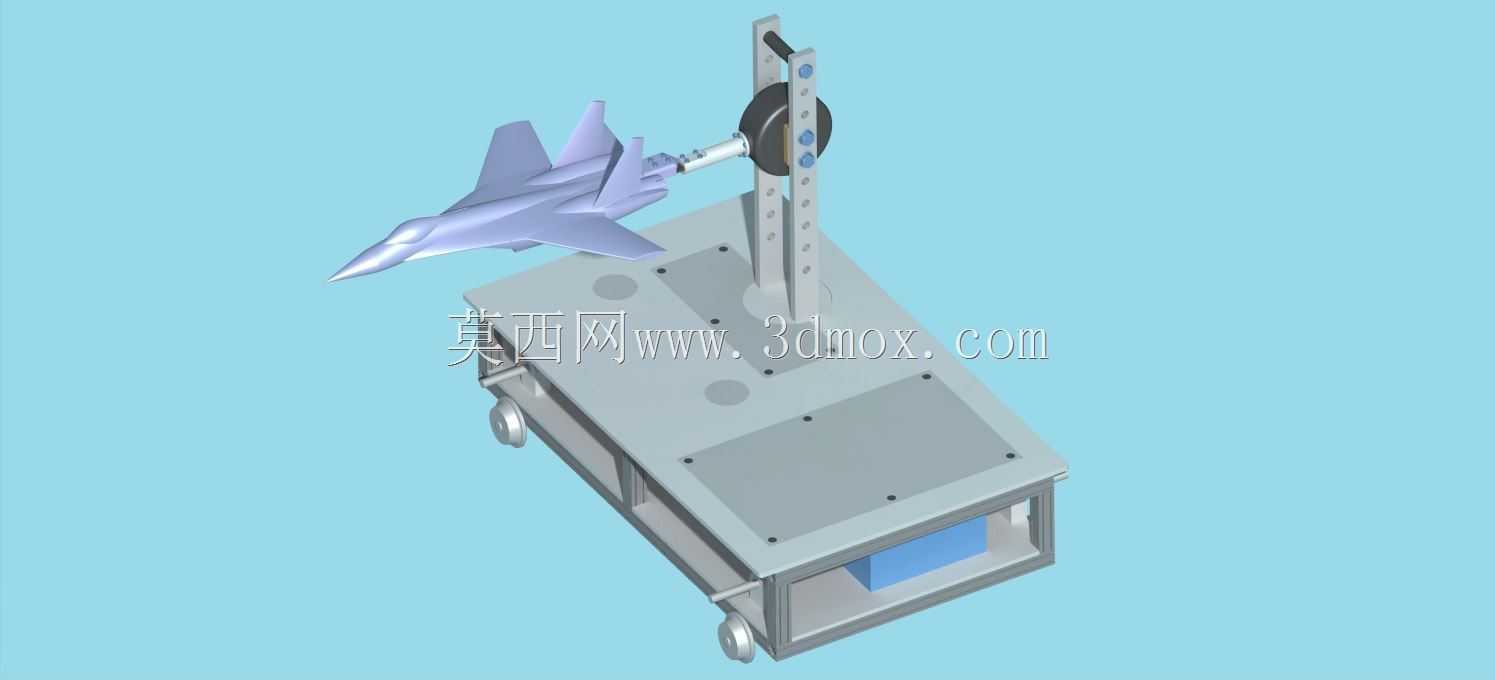

　　配套的模型支撑模块同样按互换思路设计：包含单支杆尾撑、腹撑、半模壁板支撑以及带迎角/侧滑角调节的转位机构，支撑端与轨道小车之间采用统一定位界面。小车上集成走线拖链与管路快插接口，模型在准备区完成天平校准后，整体推送即可进入流场，避免在洞体内反复对位。外形与安装边界方面，试验段截面尺寸需与风洞喷管出口、扩散段入口严格匹配，两端法兰对接面预留密封槽与螺栓孔位；轨道铺设的平行度、标高差以及模块底部滑块的间隙，都要在建模时给出约束，防止推入过程中卡滞；顶部起重机的起吊点、行程高度与舱段翻转空间，也需在总布置中校核，保证吊装路径与厂房结构、洞体管路不发生干涉。

　　对于结构设计人员而言，这类模型的价值不在于单件外形，而在于接口标准化与重构逻辑：观察窗边框如何兼顾密封与可视面积、轨道对接如何同时实现机械定位与信号贯通、模块断开瞬间如何保护精密天平与线缆，都是跨声速试验段工程化中反复打磨的细节。整套三维结构把风洞试验段从固定土建配套，转化为可调度、可换装、可扩展的机械系统，为航空航天型号的高速气动试验提供了灵活的地面载体。
