这套挠性调整承载结构主要面向小型光学实验、桌面级精密装调以及模块化运动平台搭建场景,用于在有限空间内完成镜片、传感器、小型执行器或光路元件的姿态支承。与常规依靠导轨、滑块和螺纹副实现位移的机构不同,该方案把支承框架、弹性变形区、安装接口和限位边界整合在同一套轻量化骨架中,运动依靠材料自身的可控弯曲来实现,因而在微动调整、低摩擦传动和免润滑装配方面具有明显优势。

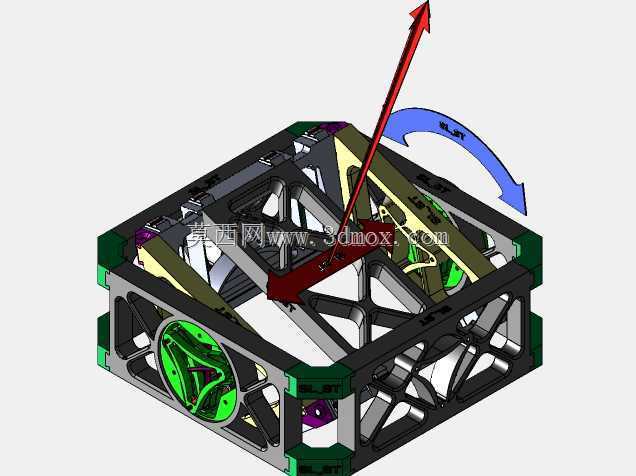

从实际用途看,平台可作为光学实验中的微调底座,也可嵌入小型伺服指向机构、激光对准装置或教学演示设备。图中红色箭头标示了一个方向上的主动位移或转动趋势,蓝色弧形箭头则表达绕某一轴线的偏摆关系,说明结构并非单纯静态支架,而是围绕挠性铰链的弹性运动进行设计。绿色圆形区域可作为旋转或支承功能区,周边框架承担抗弯、抗扭和安装定位作用。使用者在布置元件时,可将负载固定在中央活动区,通过外部促动器、微调螺钉或柔性拉索施加小行程输入,使活动平台按照预设轨迹产生平动或角位移。
设计思路上,该结构强调“骨架承载+局部柔铰”的组合。外框采用多组镂空肋板形成箱式承力体系,既保留足够的截面高度来抵抗倾覆力矩,又通过大面积挖空降低整体质量。挠性区段没有采用独立铰链零件,而是在连续构件上削弱局部截面,使变形集中在预定位置。这样做的好处是装配环节少,回差和磨损较低,运动重复性较稳定;同时对截面厚度、过渡圆角和材料弹性模量较为敏感,建模时必须把薄壁区、加强肋和安装孔位的关系表达清楚,否则后续打印或加工后容易出现刚度过大、行程不足或应力集中的问题。
外形边界方面,整体接近方形层叠框架,中央留出较大的开放空间,便于光路穿过、线缆布置或其他功能模块嵌套。框架四周设置了凸耳、孔位和连接面,可与底板、立柱、促动器或相邻模块组合。由于结构件多为薄壁和镂空形态,安装时不宜把压紧力直接作用在挠性变形区,固定螺钉应落在外侧刚性边框上;若采用非金属增材制造,需关注层纹方向对柔铰寿命的影响,承力肋条尽量避免沿最薄弱层间方向受拉。若改用金属材料,线切割或精密铣削可获得更稳定的弹性性能,但腐蚀、热处理和后续夹持都会影响最终刚度。
在工程建模中,这类组件不能只按外观曲面处理。活动区与固定框之间的每一处柔性梁都应保留真实厚度,圆角过渡不能随意简化,因为应力峰值通常出现在柔铰根部。装配校核时,要同时检查极限偏摆下柔性梁是否自干涉、中央平台是否碰擦外框、螺钉头是否占用运动空间,以及外部驱动器的作用线是否通过预期力点。对于光学元件承载,还应考虑平台倾斜后安装面的平面度变化,避免因附加变形导致镜片夹持不均。
该结构的价值在于把复杂的多零件微动机构压缩为易制造的模块化框架,适合实验室快速验证、教学机构拆装分析以及小型精密设备前期方案迭代。设计者可在现有骨架基础上更换柔铰宽度、调整肋板走向或增加复位约束,从而获得不同行程、刚度和承载能力的派生版本。
