symaX5C无人机电机固定支架结构

　　这套结构围绕小型消费级四旋翼无人机的机臂末端动力安装位展开，核心作用是把无刷电机、减速齿轮组、机臂方管以及旋翼转向相关的限位结构整合在同一件注塑支架上，解决航模飞行过程中动力输出、零件定位和轻量化之间的矛盾。从实际装机场景看，该类支架位于无人机每一根机臂的外端，飞行时电机持续输出扭矩，螺旋桨产生的升力、急停惯性和风阻交变载荷都会直接传递到支架本体，因此结构不能只做简单的平板固定，必须同时兼顾刚性、装配公差和零件避让。

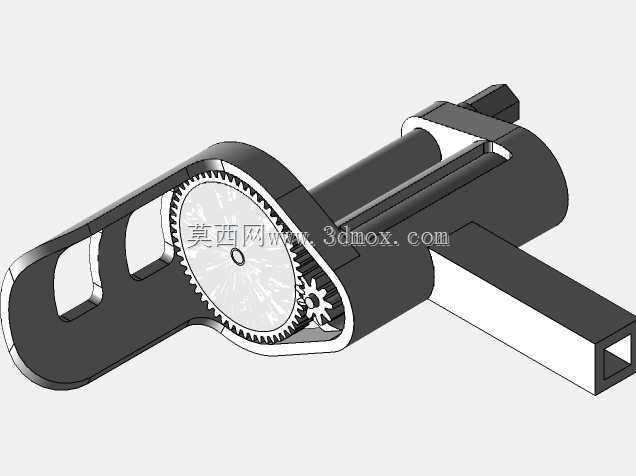

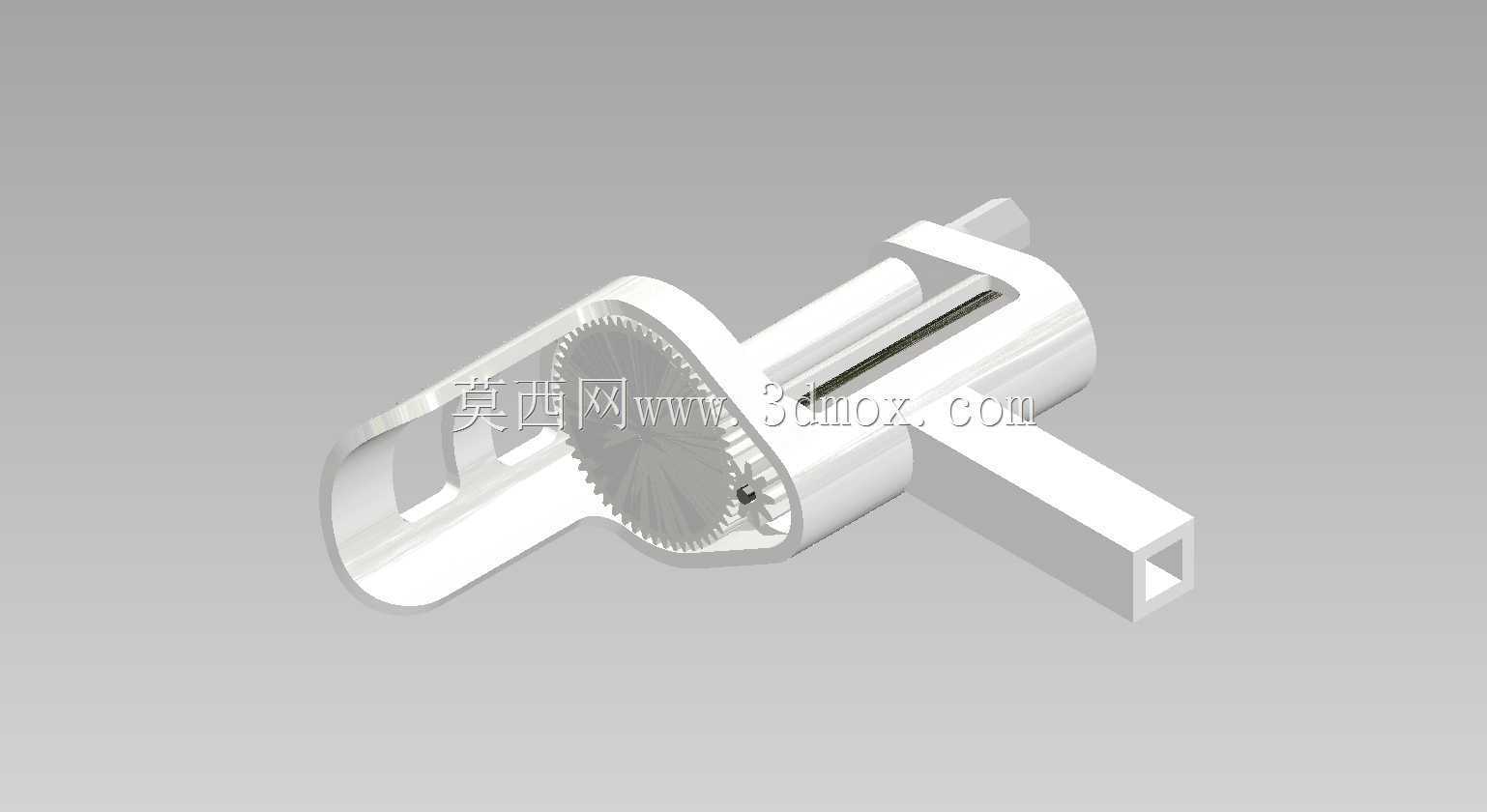

　　支架左侧的弧形壳体是整个部件的受力主体，内部预留了大直径从动齿轮和小直径主动齿轮的啮合空间，齿轮腔外侧采用半包式围合结构，既可以阻挡飞行中卷入的细沙、草屑直接卡入齿面，又不会把传动区域完全封死，便于日常检查齿面磨损和清理异物。大齿轮中心设置了独立的轴孔位，用于承接旋翼轴或者动力输出轴，小孔周边保留了均匀的壁厚，避免长期旋转受力后孔位出现椭圆变形；小齿轮紧邻电机输出轴布置，中心距按照齿轮模数和啮合侧隙预先锁定，装机时不需要反复调整两个齿轮的相对位置，就能保证传动平稳，降低扫齿风险。

　　支架向右延伸的部分是机臂连接段，采用中空方管插接的配合思路，方腔轮廓和无人机碳纤或者塑胶机臂的外截面匹配，装配时机臂从端部插入腔体，通过侧面预留的紧固点位完成锁附。这种插接方式相比单纯螺丝贴面固定，接触面积更大，升力传递路径更连续，飞行中遇到突风或者轻微碰撞时，应力不会集中在单个螺丝孔周围，能明显降低机臂根部断裂的概率。连接段上方还设置了轴向开槽和卡扣造型，用于走线或者限位电机导线，让动力线沿着机臂方向规整布置，避免旋翼转动时剐蹭导线。

　　支架本体上开出了两处异形减重孔，位置选在齿轮腔外侧受力较小的区域，在不破坏主承力边框的前提下去除多余材料，对应小型无人机对起飞重量极其敏感的设计需求——每减少一克无效重量，都能换来续航时间和载荷余量的提升。减重孔的边缘都做了圆弧过渡，没有尖锐转角，塑胶注塑成型时可以减少局部应力集中，长期受振动也不容易从孔角萌生裂纹。

　　从安装边界来看，设计时需要严格控制几个关键尺寸：一是大小齿轮的中心距，直接决定齿面啮合间隙，间隙过大会导致传动旷量、飞行噪音增大，间隙过小则会出现卡滞、齿轮摩擦发热；二是方管插接腔的内截面尺寸，要和机臂外径保留合理的装配公差，既不能过松造成支架晃动，也不能过紧导致装配困难；三是电机安装面与齿轮轴的平行度，主动齿轮装在电机轴上后，如果轴线偏斜，会造成齿面单边磨损，传动效率快速下降。

　　在结构细节上，支架的壳体壁厚遵循均匀过渡原则，齿轮腔周边、机臂插接段这些主受力路径适当加厚，非受力区域减薄，适配注塑成型的工艺特点，避免生产时出现缩痕、填充不足。整体造型没有多余的外凸结构，轮廓顺着机臂和齿轮的外形延伸，既满足航模产品紧凑的外观要求，也能减少飞行时的空气阻力。这类支架虽然属于小型航模配件，但设计逻辑覆盖了传动定位、载荷传递、装配工艺和维护便利性多个维度，是小型无人机动力末端非常典型的集成化结构件。
